Oprava nabíječky Bosch C3

Co se stalo?

   Na nabíječce se po připojení do sítě modře podsvítilo tlačítko MODE a více nešlo s nabíječkou cokoli dělat.

   Po připojení na baterii nabíječka nabíjet nezačala a ani na stisk tlačítka MODE nereagovala.

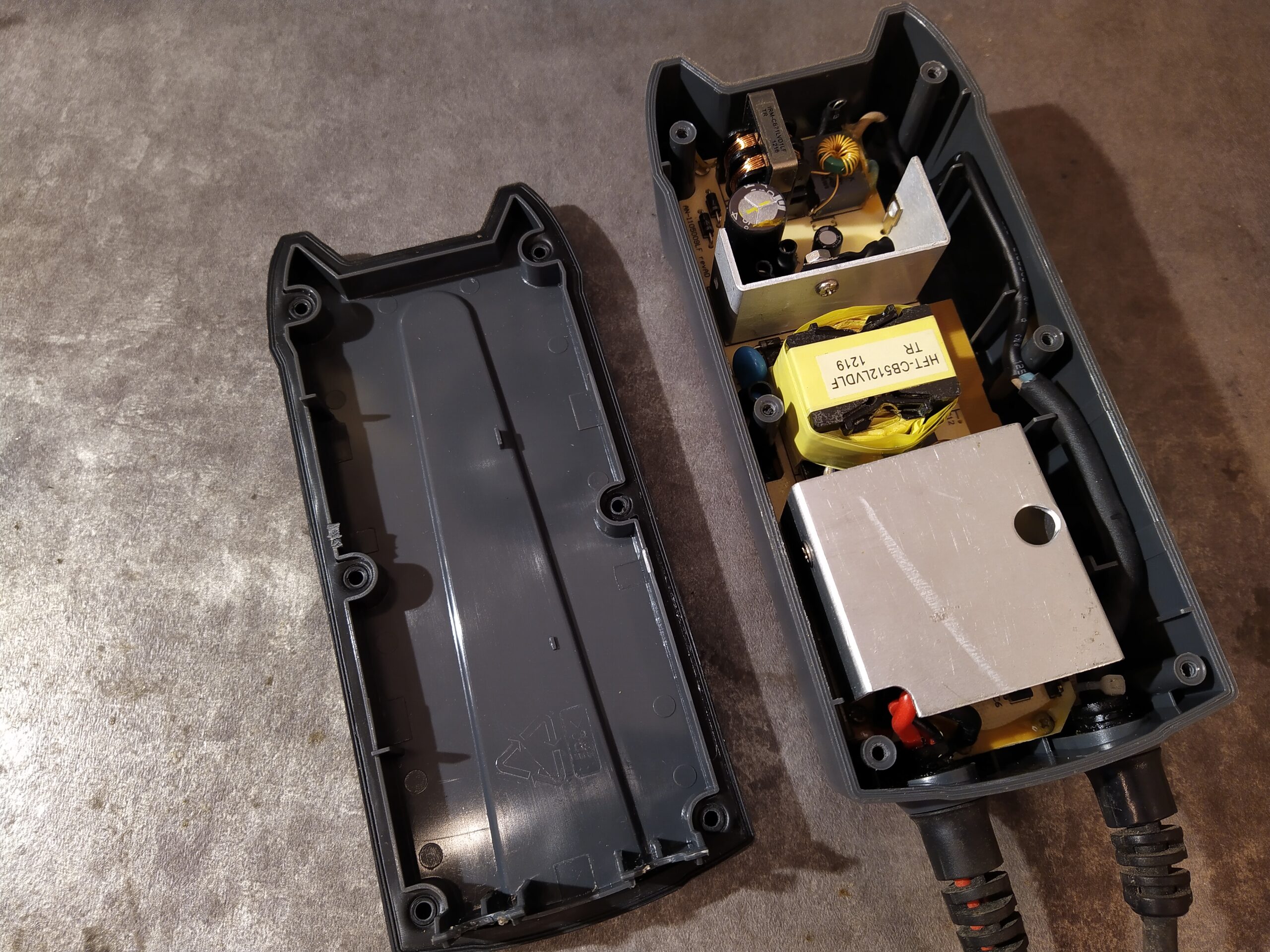

Nabíječka Bosch C3 vnitřek.

Analýza poruchy nabíječky Bosch C3

   Před několika lety se ke mě na opravu dostala podobná nabíječka Bosch (přesný typ si nepamatuji) se stejným problémem. Tehdy byla závada pouze v mikrospínači pod tlačítkem MODE. U této nabíječky jsem tudíž jako první zkontroloval mikrospínač. A potvrdil se stejný problém. Mikrospínač měl v rozepnutém stavu odpor kolem 8 MΩ a v sepnutém stavu měl odpor stejný.

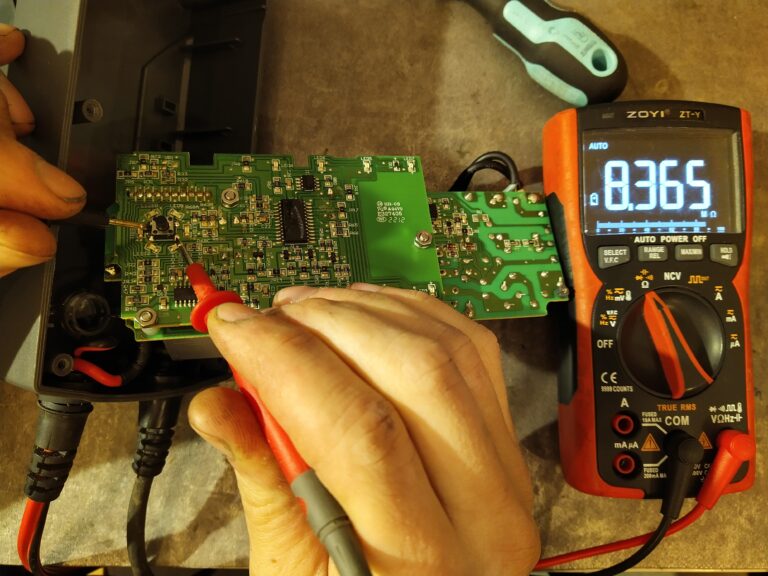

Měření odporu mikrospínače tlačítka MODE v nabíječce Bosch C3 v rozepnutém stavu - cca 8 MΩ.
Měření odporu mikrospínače tlačítka MODE v nabíječce Bosch C3 v rozepnutém stavu - cca 8 MΩ.

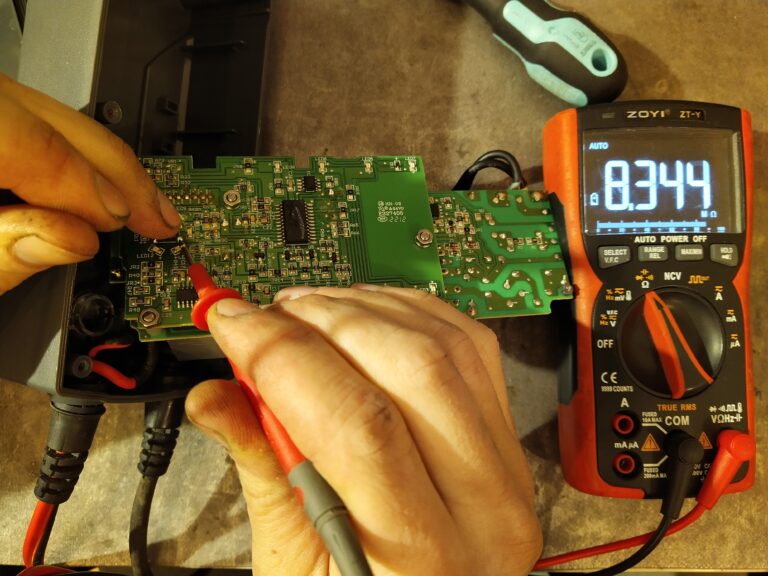

Měření odporu mikrospínače tlačítka MODE v nabíječce Bosch C3 v sepnutém stavu - cca 8 MΩ - chyba!

Oprava nabíječky Bosch C3

   K opravě samotné stačil vyměnit mikrospínač B3F-1060. Nicméně vzhledem k nízké kvalitě použitých elektrolytických kondenzátorů, jejich malému počtu a tomu, že už jsem měl nabíječku rozebranou, jsem provedl i jejich preventivní výměnu. Původní kondenzátory byly od výrobce JunFu. Nové jsem použil od Nipponu.

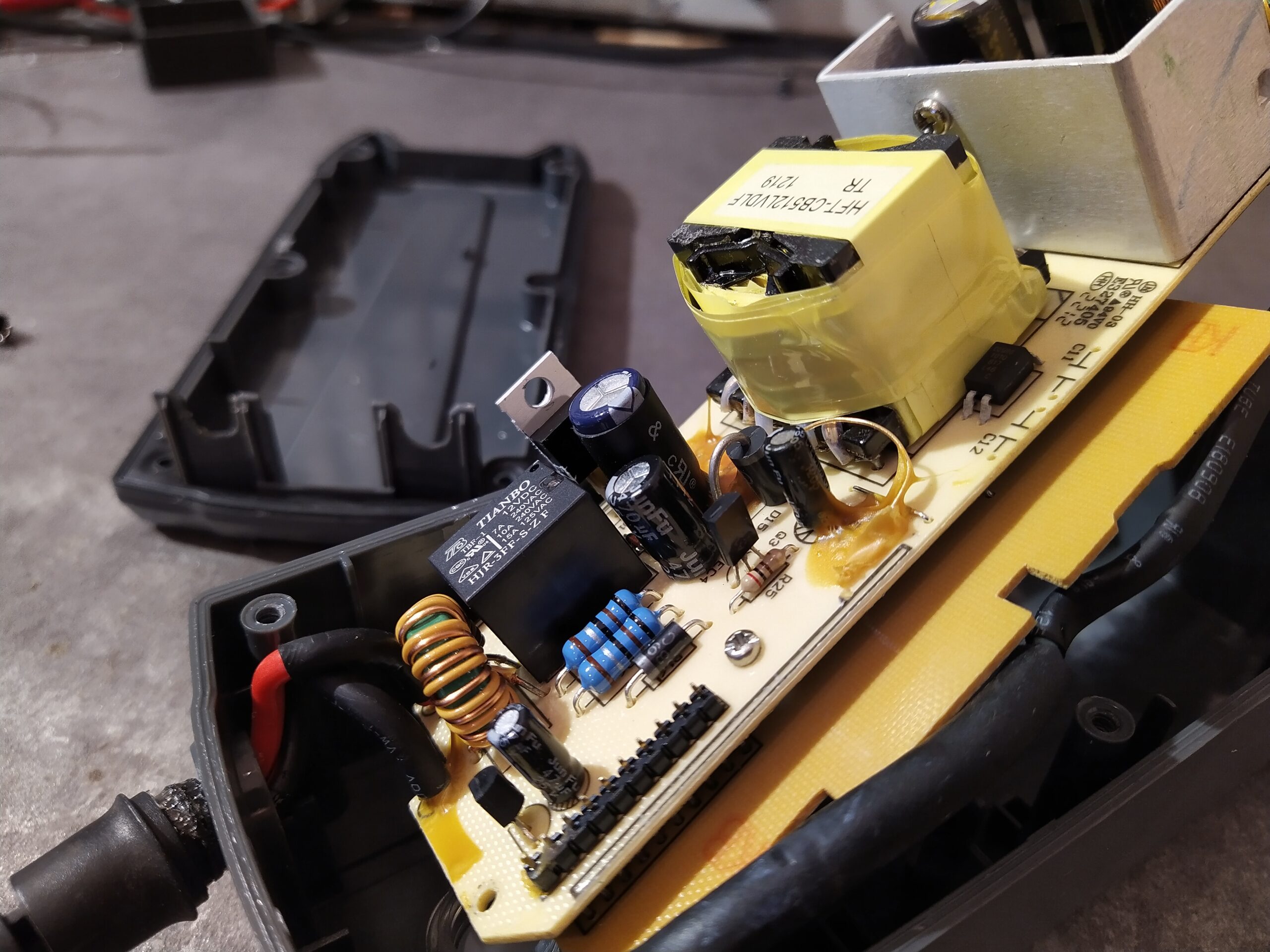

Nabíječka Bosch C3 před výměnou elektrolytických kondenzátorů.
Nabíječka Bosch C3 před výměnou elektrolytických kondenzátorů.

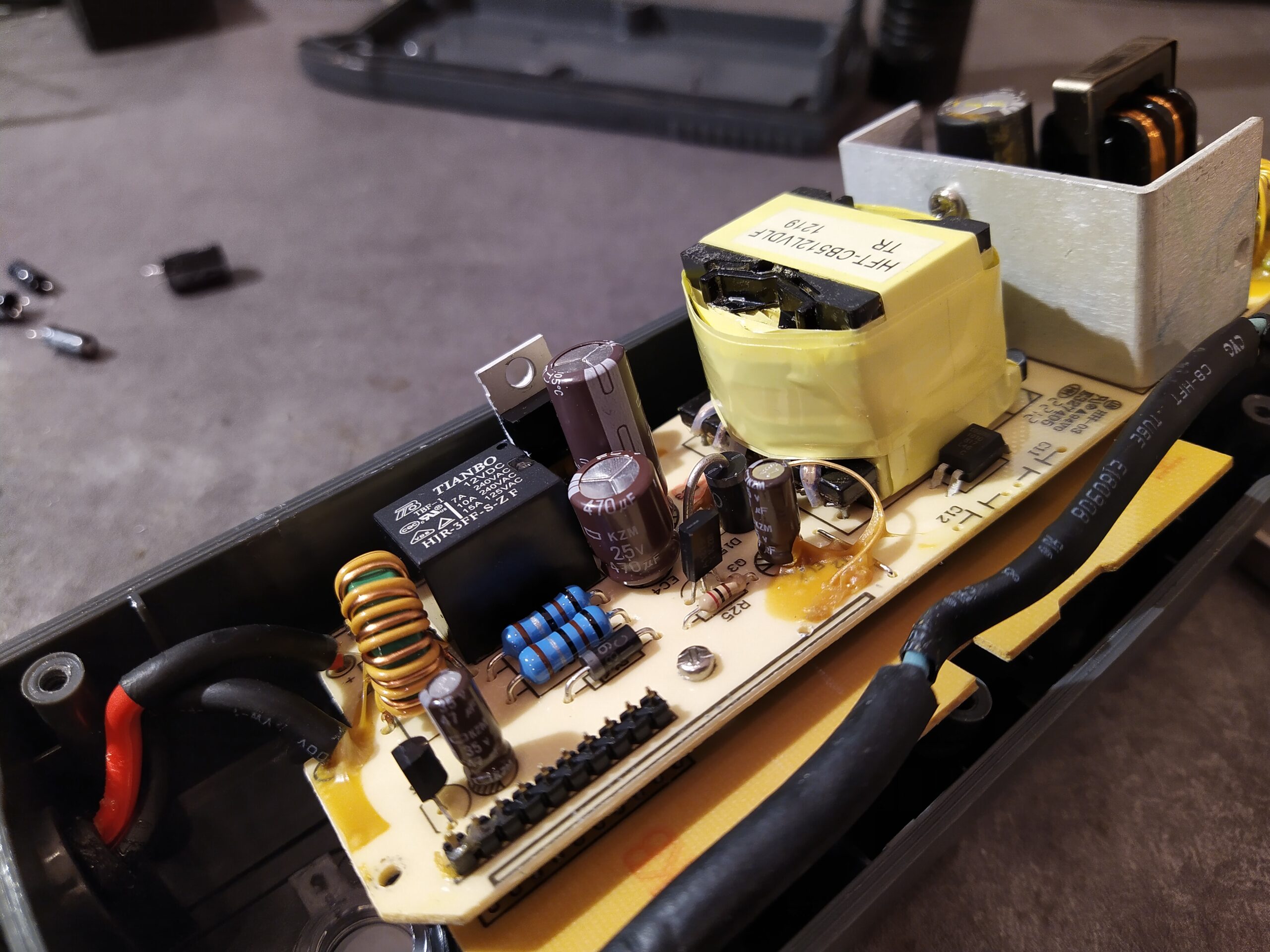

Nabíječka Bosch C3 s vyměněnými elektrolytickými kondenzátory.
Nabíječka Bosch C3 s vyměněnými elektrolytickými kondenzátory.

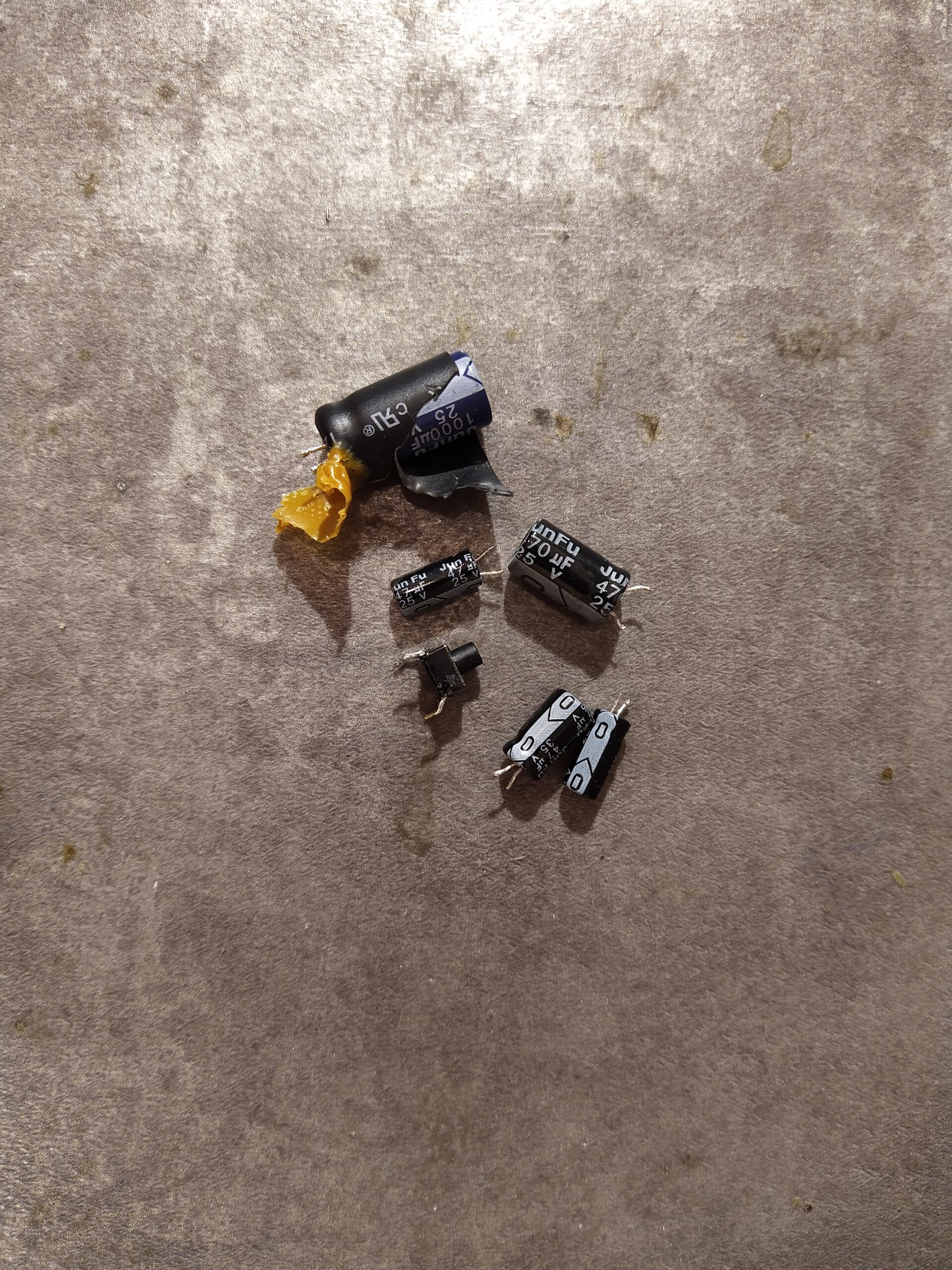

Vadné díly z nabíječky Bosch C3.
Vadné díly z nabíječky Bosch C3.

Opraveno

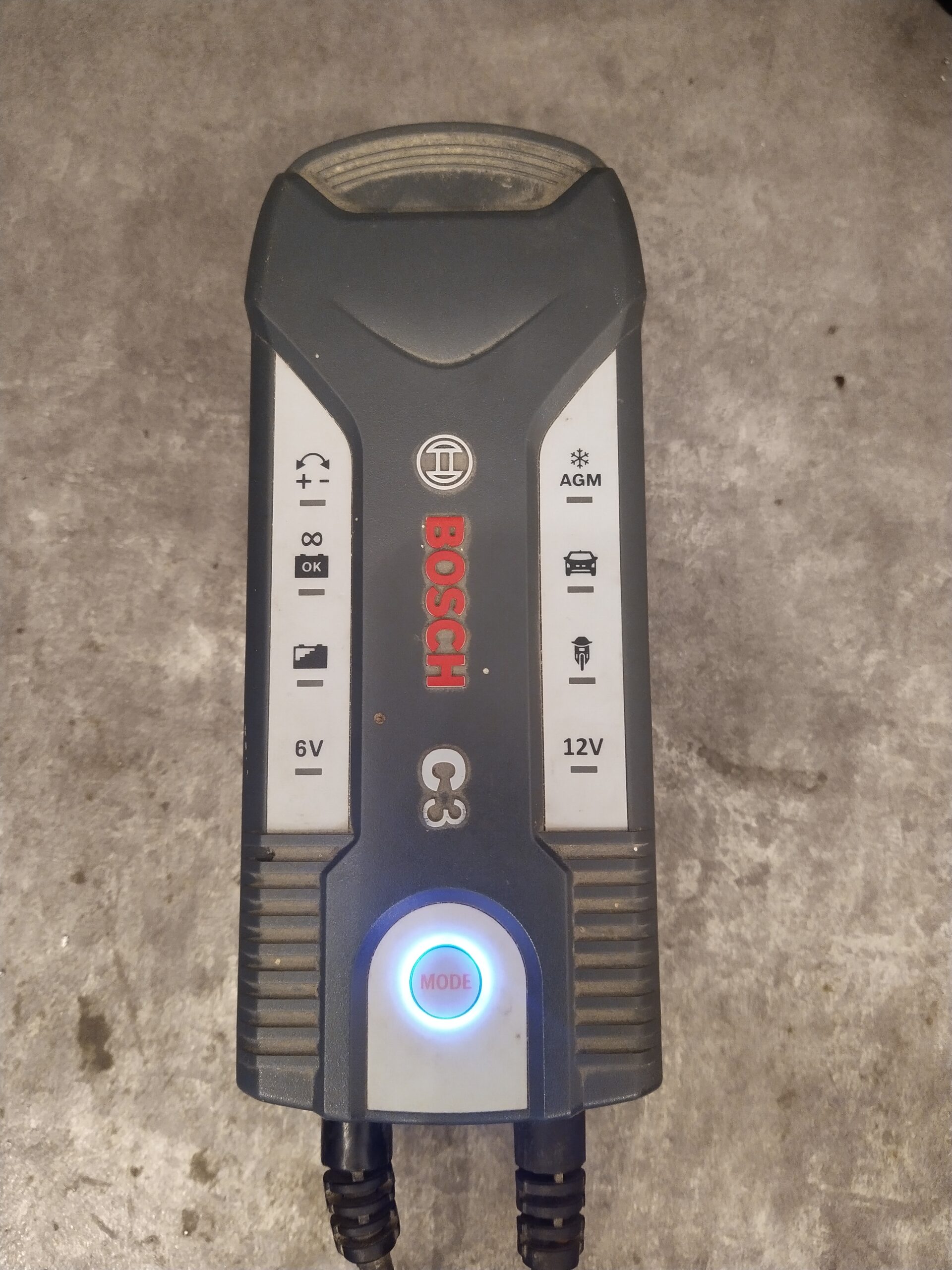

Nabíječka Bosch C3 po připojení do sítě. Tlačítko MODE je modře podsvíceno a nabíječka je nečinná. Takto se nabíječka chovala před opravou.
Nabíječka Bosch C3 po připojení do sítě. Tlačítko MODE je modře podsvíceno a nabíječka je nečinná. Takto se nabíječka chovala před opravou.

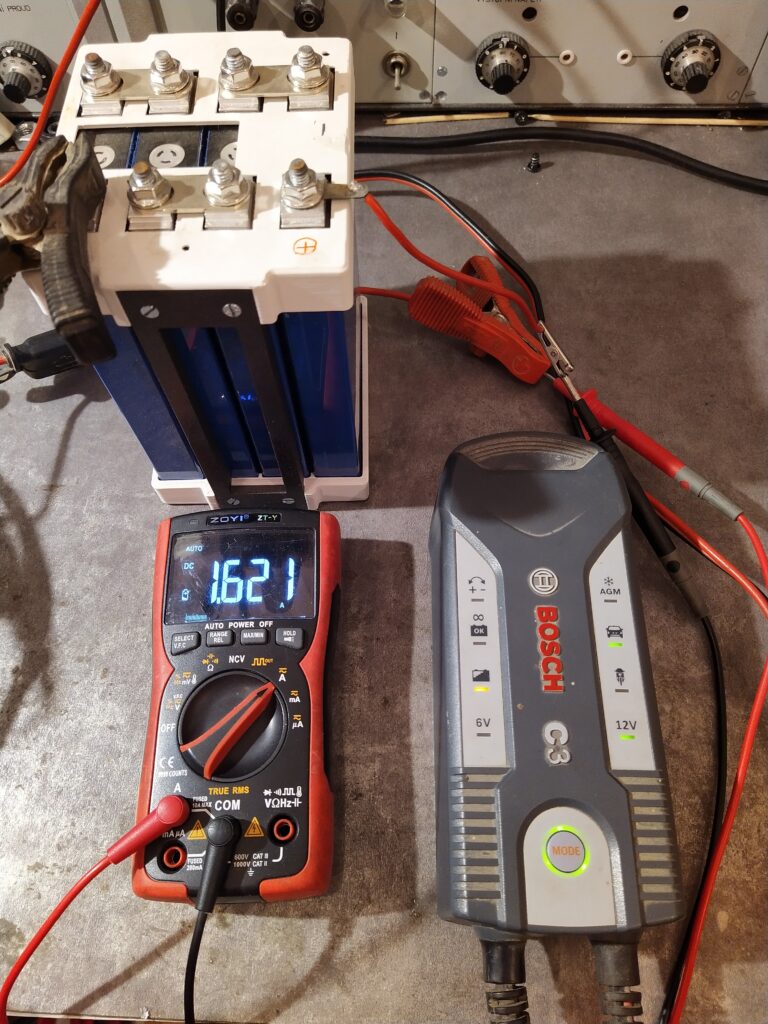

Testování nabíječky Bosch C3 po opravě. Nabíječka je připojena k téměř nabité baterii LieFoPo4. Nabíječka nabijí proudem 1,6 A.
Testování nabíječky Bosch C3 po opravě. Nabíječka je připojena k téměř nabité baterii LieFoPo4. Nabíječka nabijí proudem 1,6 A.

Závěrem

   Vzhledem k tomu, že jsem už opravoval jiný typ nabíječky Bosch se shodnou závadou, tipuji, že vadné mikrospínače jsou slabým místem všech podobných nabíječek Bosch. A je jistě škoda, kvůli součástce za 7 Kč (2025) nabíječku vyhodit. Výměna kondenzátorů byla pouze plus a nikoli nutnost.
