Oprava nabíječky Protool BC 3

Co se stalo?

   Při nabíjení akumulátoru se prý najednou v nabíječce zablesklo, signalizační LED dioda zhasnula a bylo po nabíječce. Majitel ještě nabíječku rozebral, zkontroloval pojistku, ale ta byla dobrá a tak nabíječka skončila na mém stole 🙂

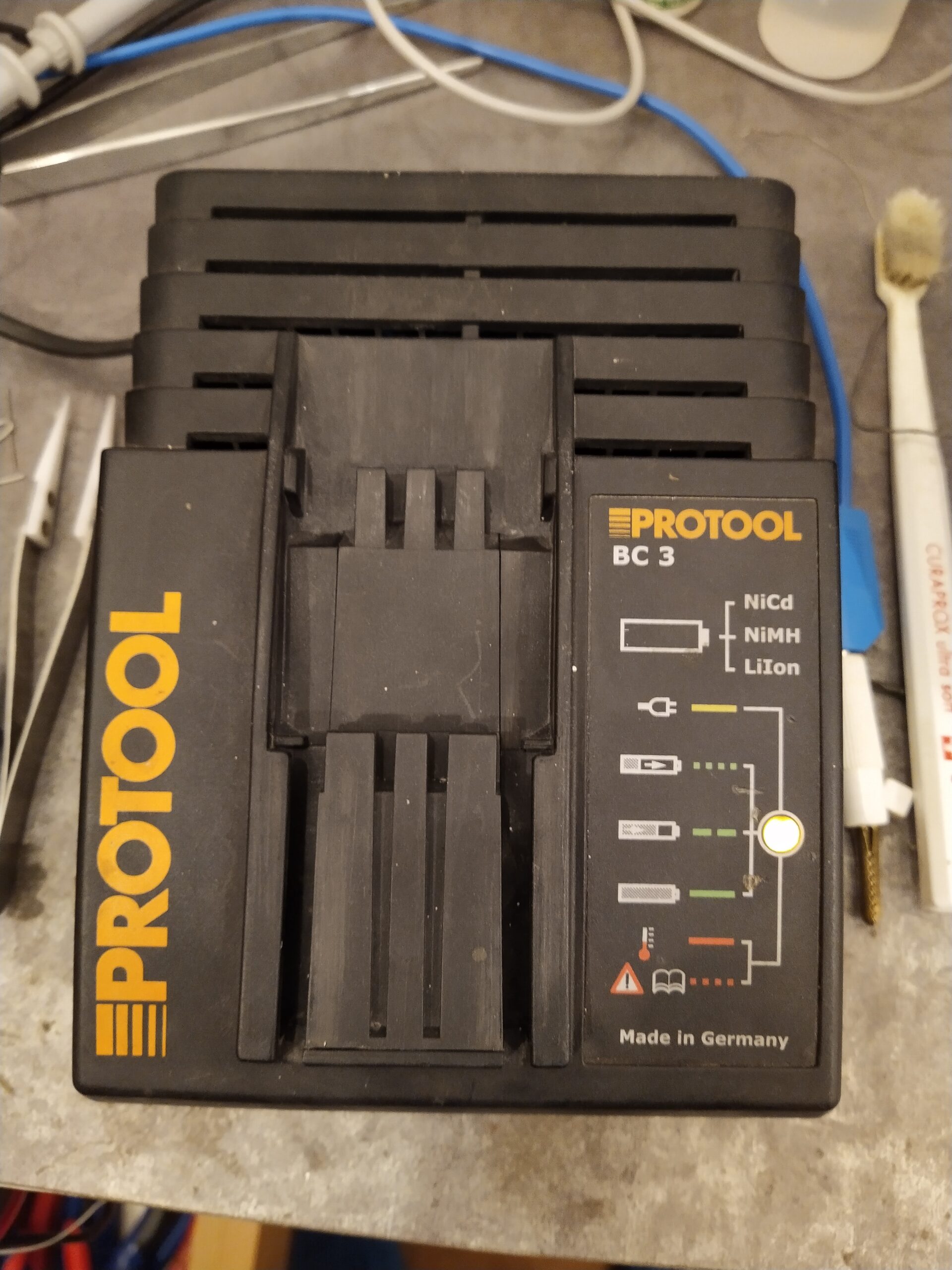

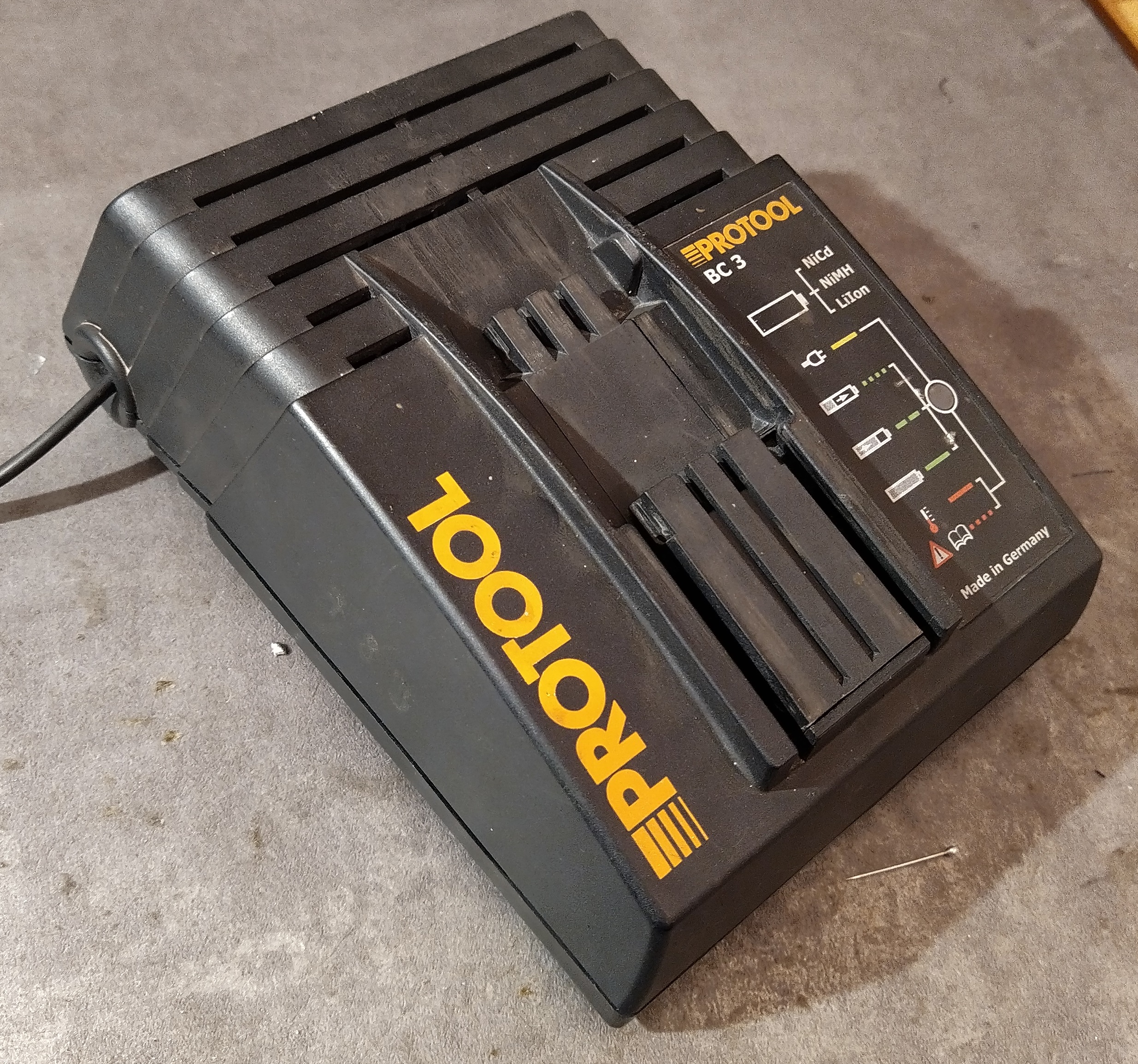

Nabíječka Protool BC 3 zpředu.

Analýza poruchy nabíječky Protool

   Jako první jsem se pustil do hledání místa záblesku v nabíječce, abych měl alespoň nějakou představu o tom, co mohlo odejít. To jsem našel na primární straně nabíječky mezi plus a minus za usměrňovačem, u hlavního filtračního kondenzátoru – to musel být skutečně pěkný záblesk.

   Primární strana nabíječky je založena na integrovaném obvodu FSDM1265RB, ve kterém jsou integrovány potřebné zdroje, gate driver pro silový FET, FET samotný i bočník pro měření proudu. Mimo tento obvod je na primární straně jen několik málo dalších součástek. Rozhodl jsem se zkontrolovat napřed ty ostatní součástky – několik rezistorů a diod. Dále také silový FET v integrovaném obvodu, jestli není proražený. Všechno bylo v pořádku.

   Níže, vnitřní obvodové schéma a katalogové zapojení integrovaného obvodu FSDM1265RB z datasheetu. Zapojení obvodu v nabíječce je velmi blízké zapojení z datasheetu.

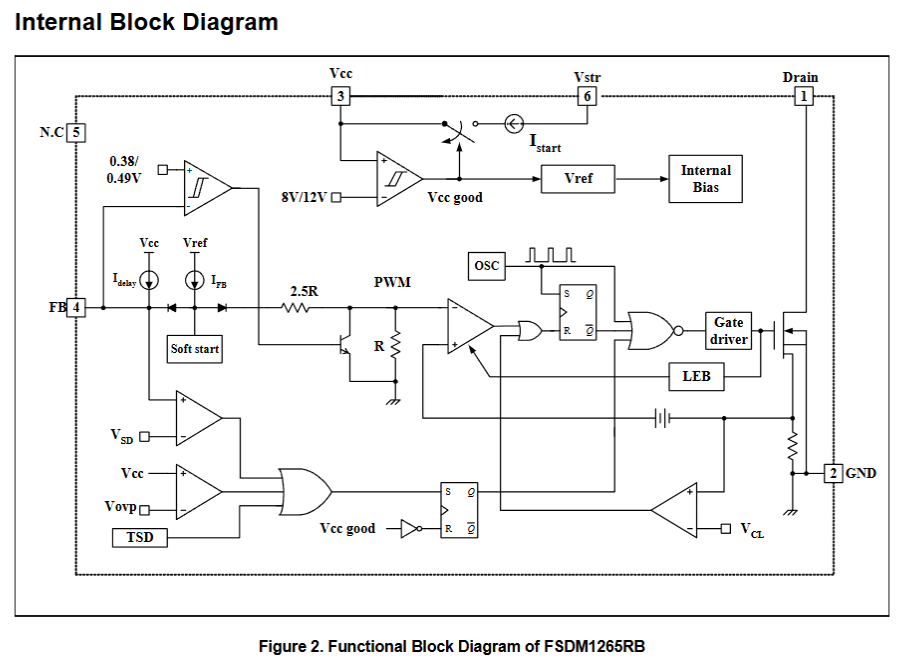

Vnitřní zapojení integrovaného obvodu FSDM1265RB.
Vnitřní obvodové schéma integrovaného obvodu FSDM1265RB z datasheetu

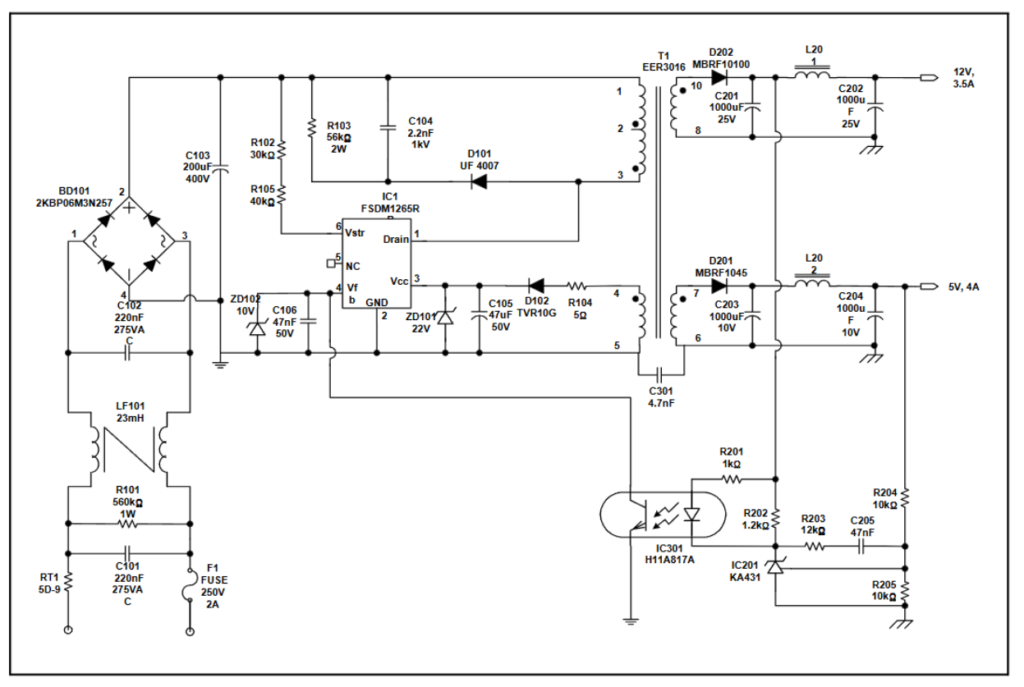

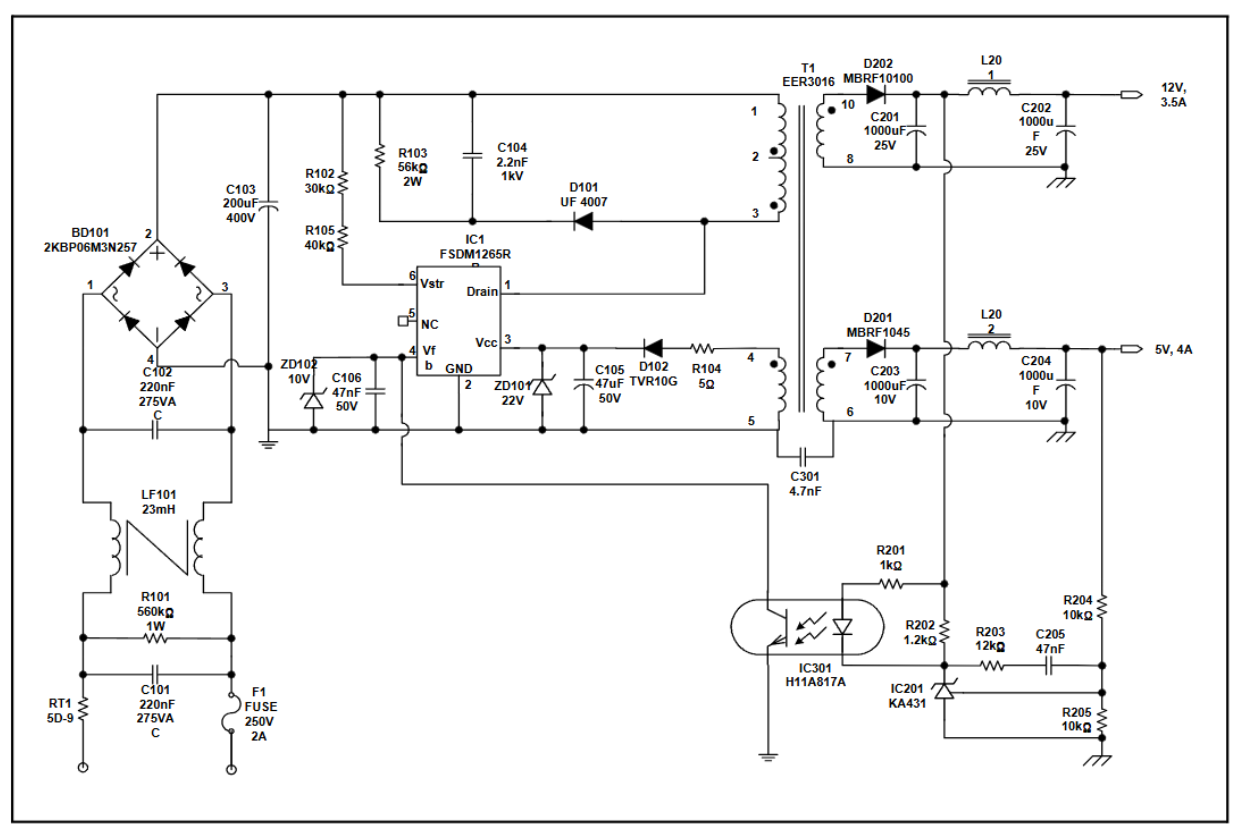

Katalogové zapojení obvodu FSDM1265RB.
Katalogové zapojení integrovaného obvodu FSDM1265RB z datasheetu

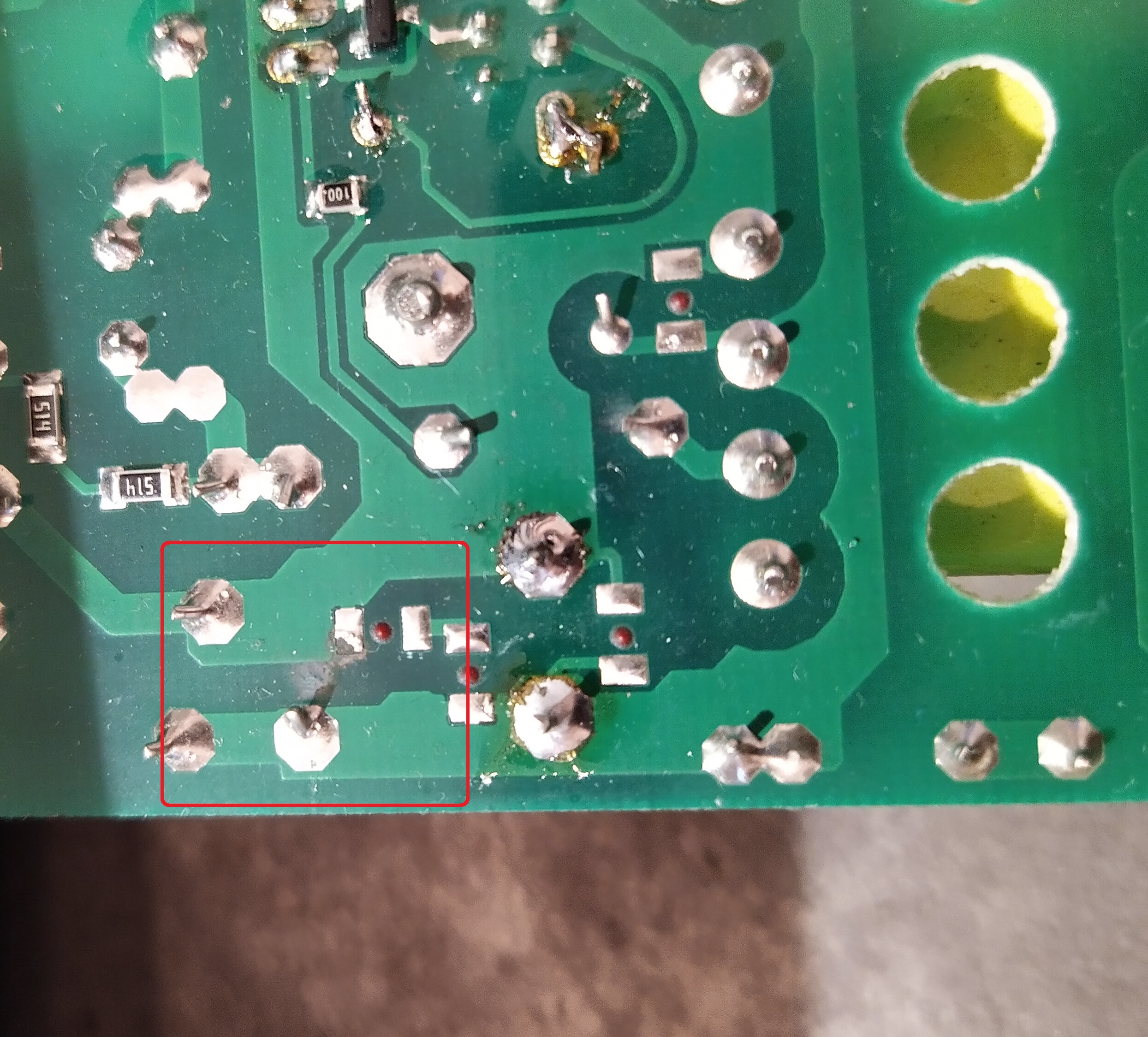

Pravděpodobné místo zkratu, který způsobil závadu v nabíječce Protool BC 3
Pravděpodobné místo zkratu, který způsobil závadu v nabíječce Protool BC 3

  Následně jsem nabíječku zapnul do sítě a kontroloval velikosti napětí a průběhy napětí na důležitých místech na primární straně. Napájecí napětí na pinu 3 bylo OK, zpětná vazba se zdála v pořádku a na pinu 6 bylo patrné, že se obvod pokouší startovat, ale na drain silového FETu – pin 1, bylo stále plné napájecí napětí, bez jakýchkoli pokusů o spínání.

   Z měření jsem usoudil, že závada bude zřejmě v obvodu FSDM1265RB.

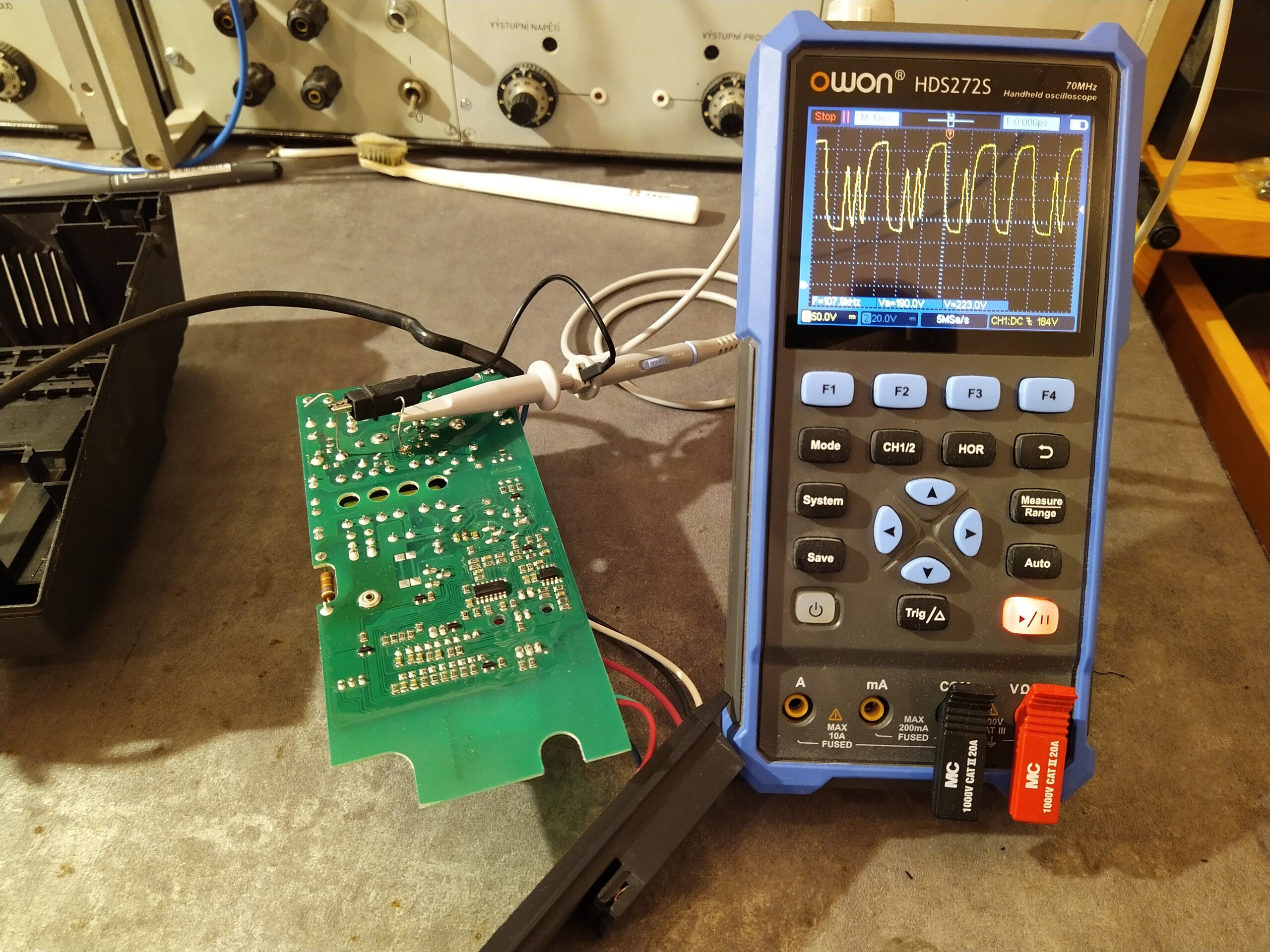

Měření průběhu napětí na pinu č. 6 obvodu FSDM1265RB v nabíječce Protool BC 3.
Měření průběhu napětí na pinu 6 obvodu FSDM1265RB v nabíječce Protool BC 3

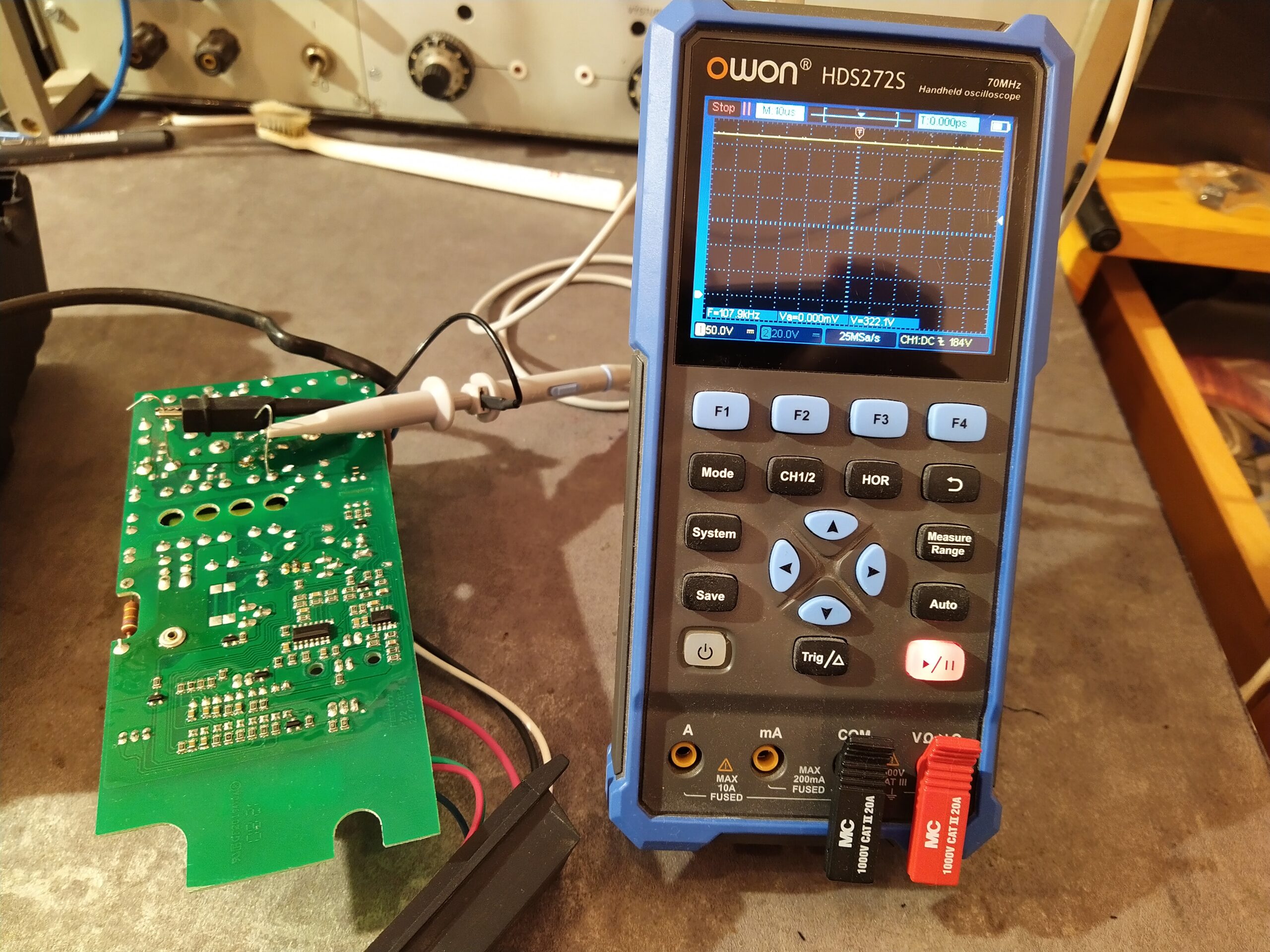

Měření průběhu napětí na pinu č. 1 - drain FETu obvodu FSDM1265RB v nabíječce Protool BC 3.
Měření průběhu napětí na pinu 1 obvodu FSDM1265RB v nabíječce Protool BC 3

Oprava nabíječky Protool

   Po výměně integrovaného obvodu se nabíječka rozběhla, ale signalizační LED nepravidelně problikávala. Při následném měření napětí na kondenzátoru pomocného zdroje na sekundární straně jsem zjistil, že napětí na kondenzátoru padá a procesor, který nabíječku ovládá se vlivem toho zřejmě dokola restartuje. Při napájení procesoru v nabíječce z laboratorního zdroje se nabíječka chovala normálně. Padlo tedy podezření na zmiňovaný kondenzátor v pomocném zdroji, avšak po jeho přeměření jsem zjistil, že kapacitu i ESR měl naprosto v pořádku. Byl to kondenzátor 47 uF/35 V.

   Ze zkušenosti se mi tato kapacita zdála poměrně nízká. Zkusil jsem paralelně k tomuto kondenzátoru připájet ještě jeden kondenzátor a zvětšit tak celkovou kapacitu. Světe div se 🙂 poté nabíječka naběhla bez problikávání LED diody a nabíjela bez problémů. Původní kondenzátor 47 uF jsem následně nahradil kondenzátorem o kapacitě 100 uF. I s tímto osazení se již nabíječka chovala normálně.

   Zcela jasné vysvětlení pro nutnost této úpravy jsem nenašel. Ale jednou z možností může být jiná šarže nového obvodu FSDM1265RB, který může mít nějaký parametr limitní.

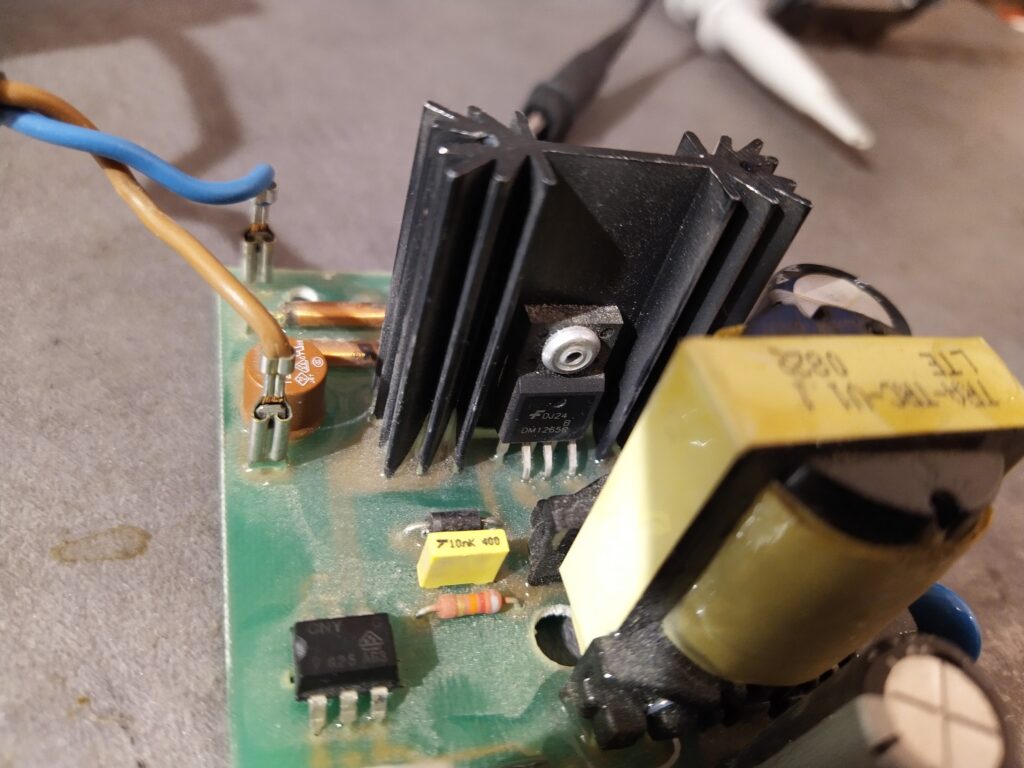

Původní, vadný integrovaný obvod FSDM1265RB v nabíječce Protool BC 3.
Původní, vadný řídící obvod v nabíječce Protool BC 3

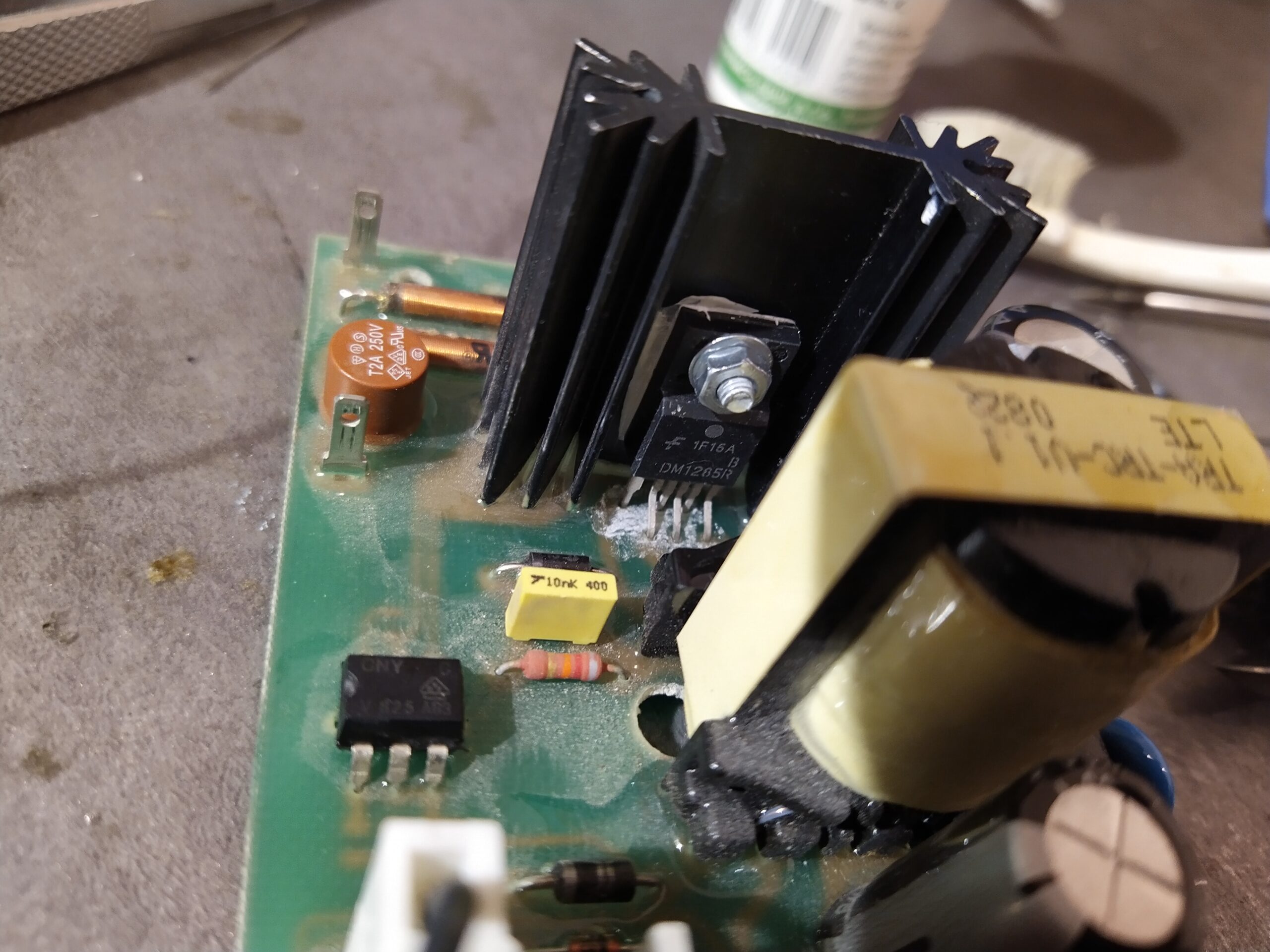

Nový integrovaný obvod FSDM1265RB v nabíječce Protool BC 3.
Nový řídící obvod v nabíječce Protool BC 3

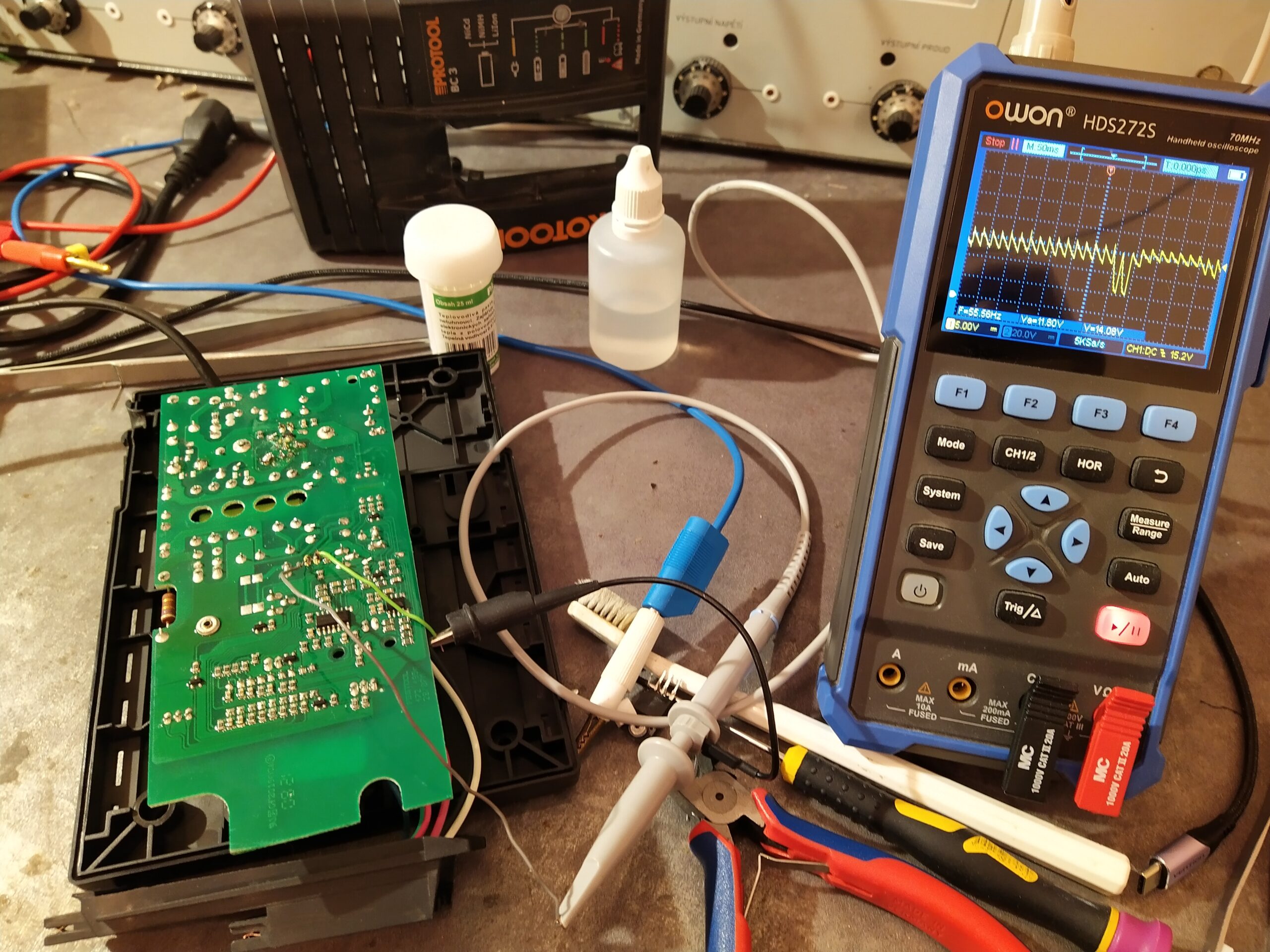

Měření napětí na pomocném sekundárním zdroji nabíječky Protool BC 3.
Měření průběhu napětí na sekundárním pomocném zdroji v nabíječce Protool BC 3 s původním filtračním kondenzátorem 47 uF.

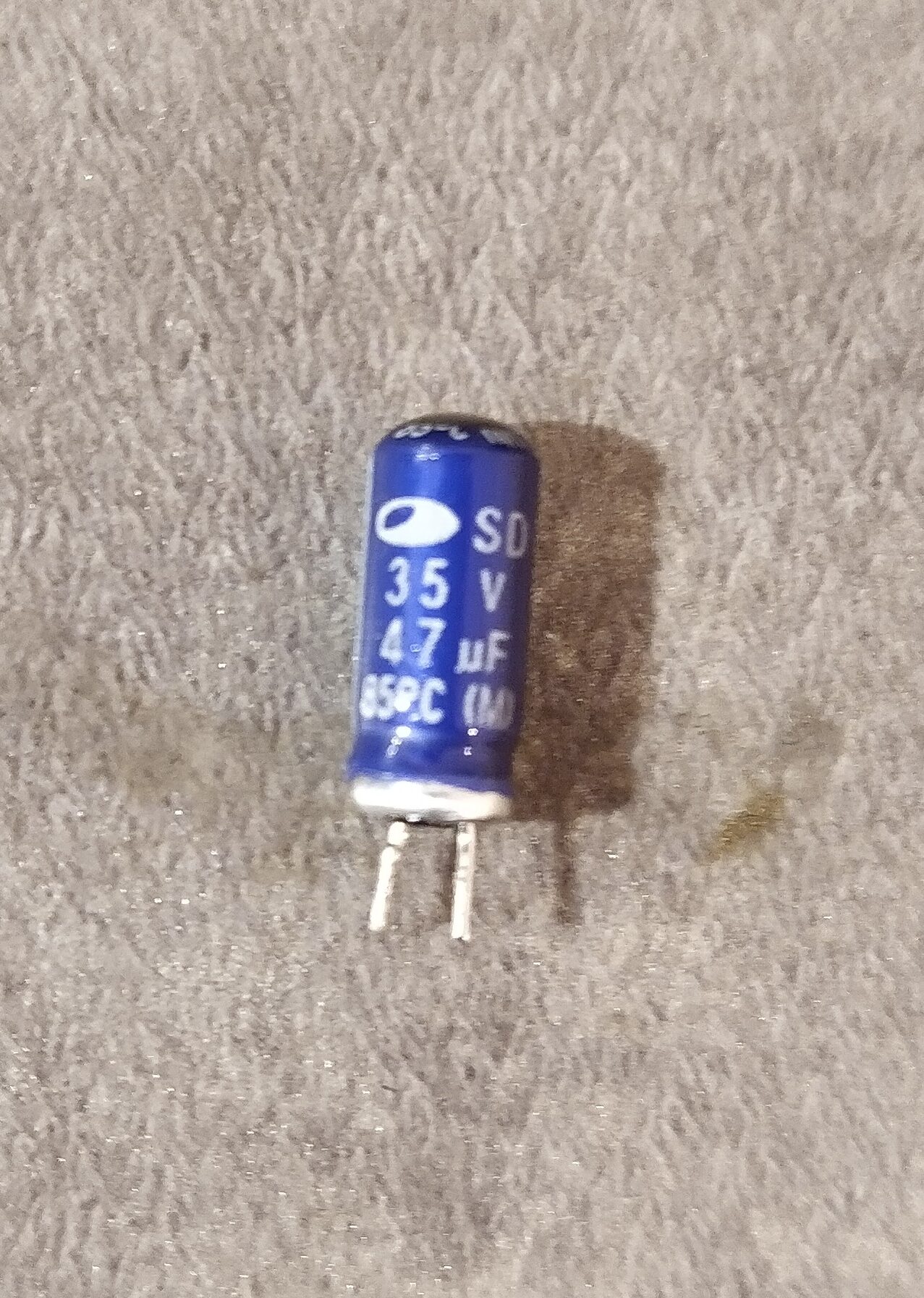

Původní kondenzátor z pomocného sekundárního zdroje z nabíječky Protool BC 3.
Původní kondenzátor z pomocného zdroje na sekundární straně z nabíječky Protool BC 3

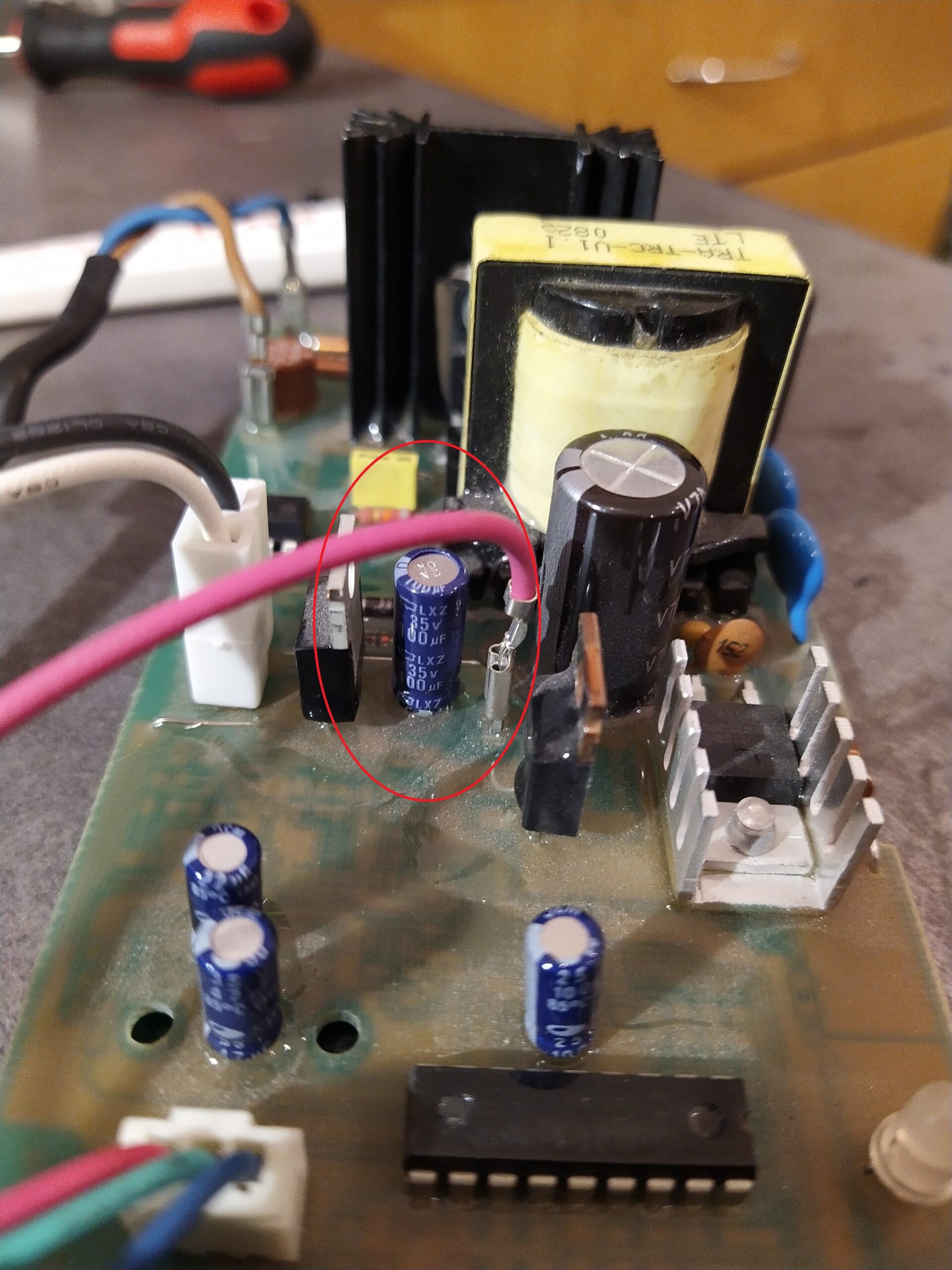

Nový kondenzátor sekundárního pomocného zdroje v nabíječce Protool BC 3.
Nový kondenzátor v pomocném zdroji na sekundární straně nabíječky Protool BC 3

Opraveno

   Po dodatečné kontrole ostatních elektrolytických kondenzátorů, které byly všechny v pořádku, lze opět považovat nabíječku za zcela funkční.

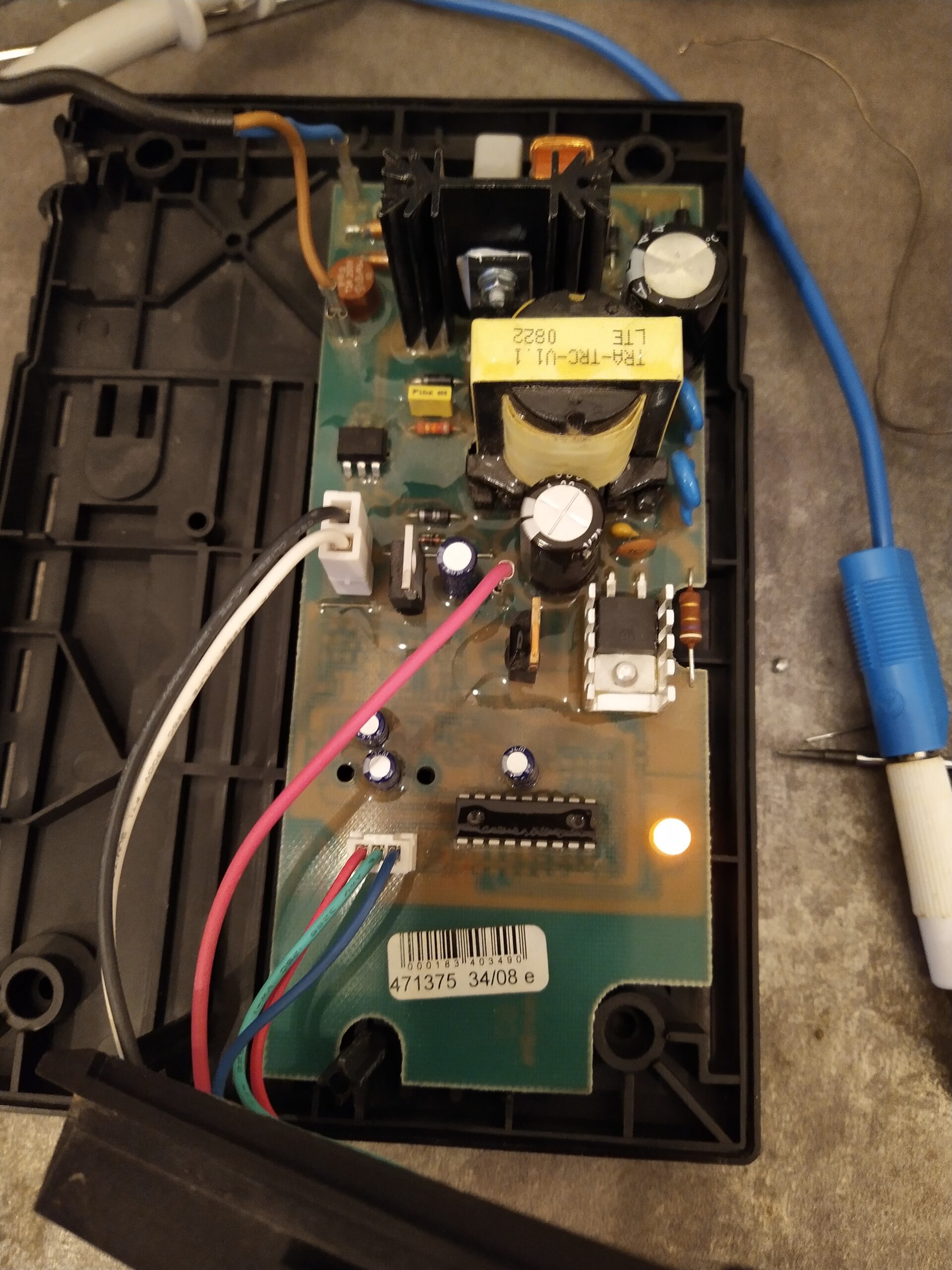

Testování opravené nabíječky Protool BC 3, zatím rozebrané.
Testování opravené a složené nabíječky Protool BC 3.
