Oprava průmyslového zdroje Phoenix Contact TRIO-PS/1AC/24DC/10

Co se stalo?

   Zdroj byl mrtvý. Na jeho výstupu chybělo napětí a signalizační LED nesvítila. Vzhledem k tomu, že zdroj byl v provozu mnoho hodin, byla jeho závada poměrně kuriózní.

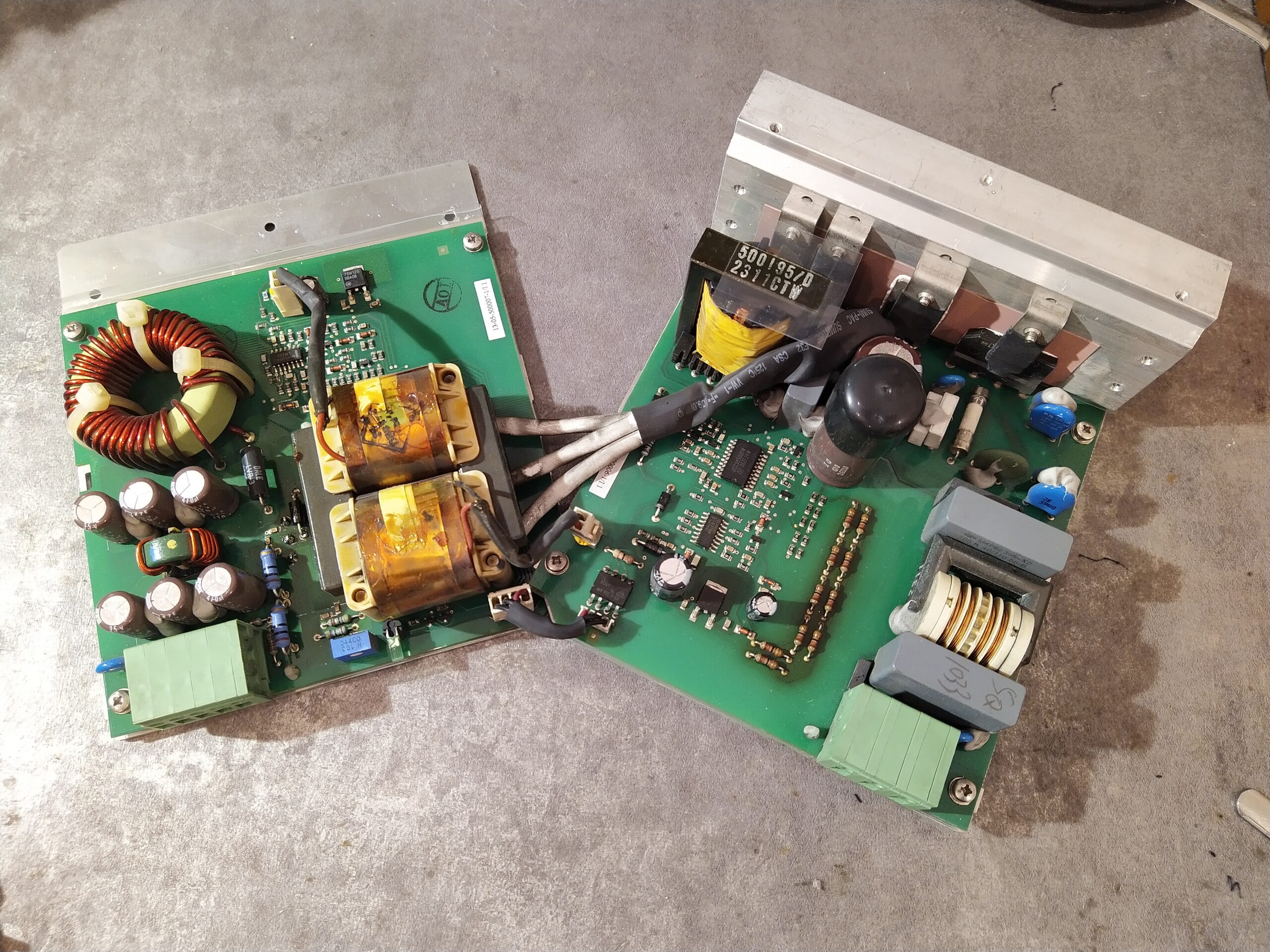

Zdroj Phoenix Contact TRIO-PS rozebraný.

Analýza poruchy zdroje Phoenix Contact TRIO-PS

   Zdroj jsem rozebral a vyčistil. Ve zdroji bylo mnoho prachu a nečistot a DPS kolem odporového děliče na primární straně byla lehce opálená. Z toho jsem usoudil, že zdroj byl v provozu dlouho. Proto mě překvapila závada, kterou jsem odhalil velmi rychle. Hlavní sekundární dioda nebyla nikdy zaletována! To znamená, že zdroj po celou dobu fungoval pouze na dobrý kontakt mezi všemi třemi vývody diody a DPS.

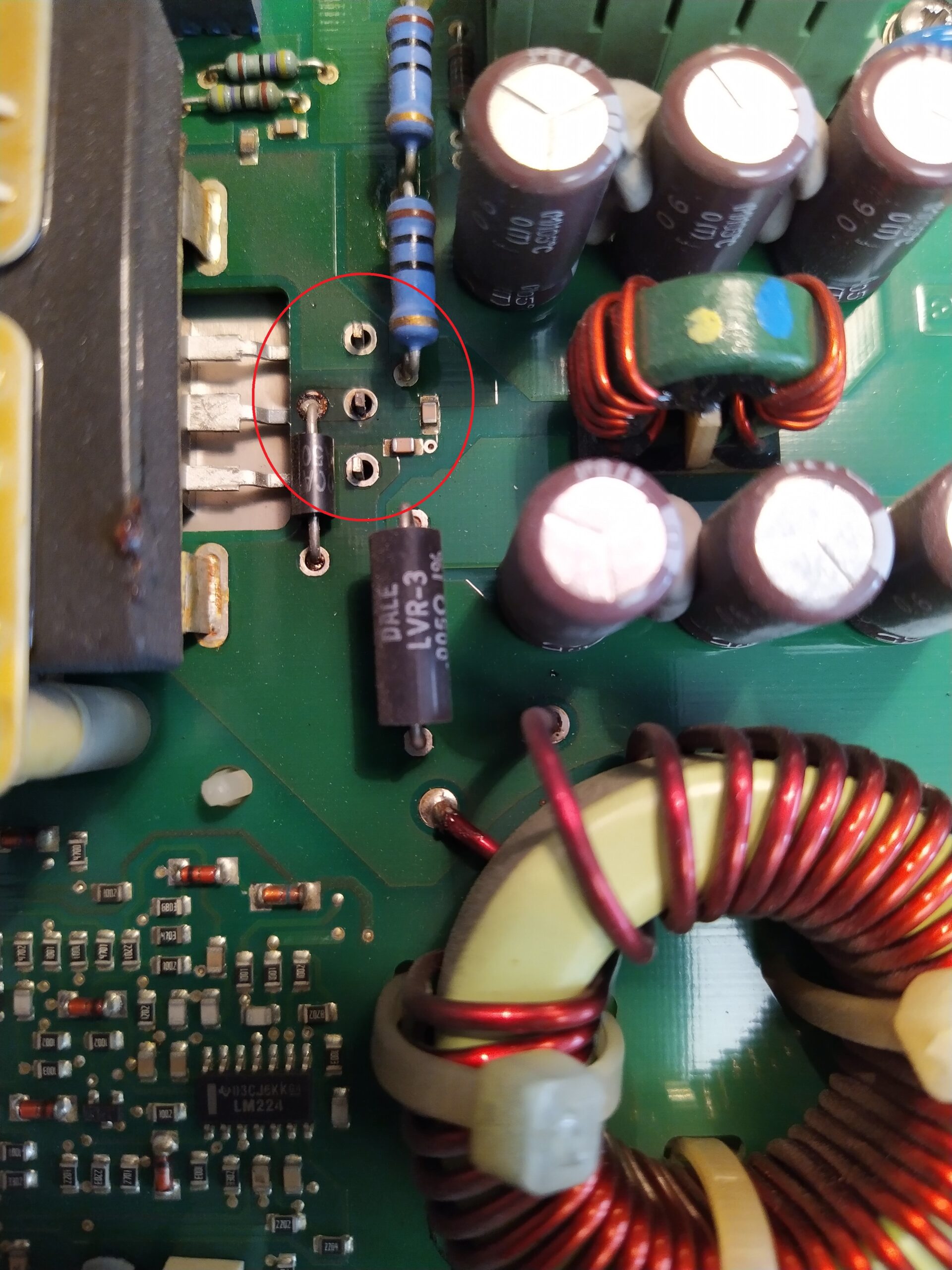

Hlavní sekundární dioda ve zdroji TRIO-PS není od výroby zaletována!
Hlavní sekundární dioda ve zdroji TRIO-PS není od výroby zaletována!

Oprava zdroje Phoenix Contact TRIO-PS

   Diodu jsem zaletoval a zdroj opět začal fungovat. Když už jsem měl zdroj rozebraný, odmontoval jsem chladič od výkonových prvků připevněných na něm a chladič s izolační podložkou jsem vyčistil. Při zpětné montáži jsem navíc výkonové prvky namazal teplovodivou pastou pro lepší přenos tepla.

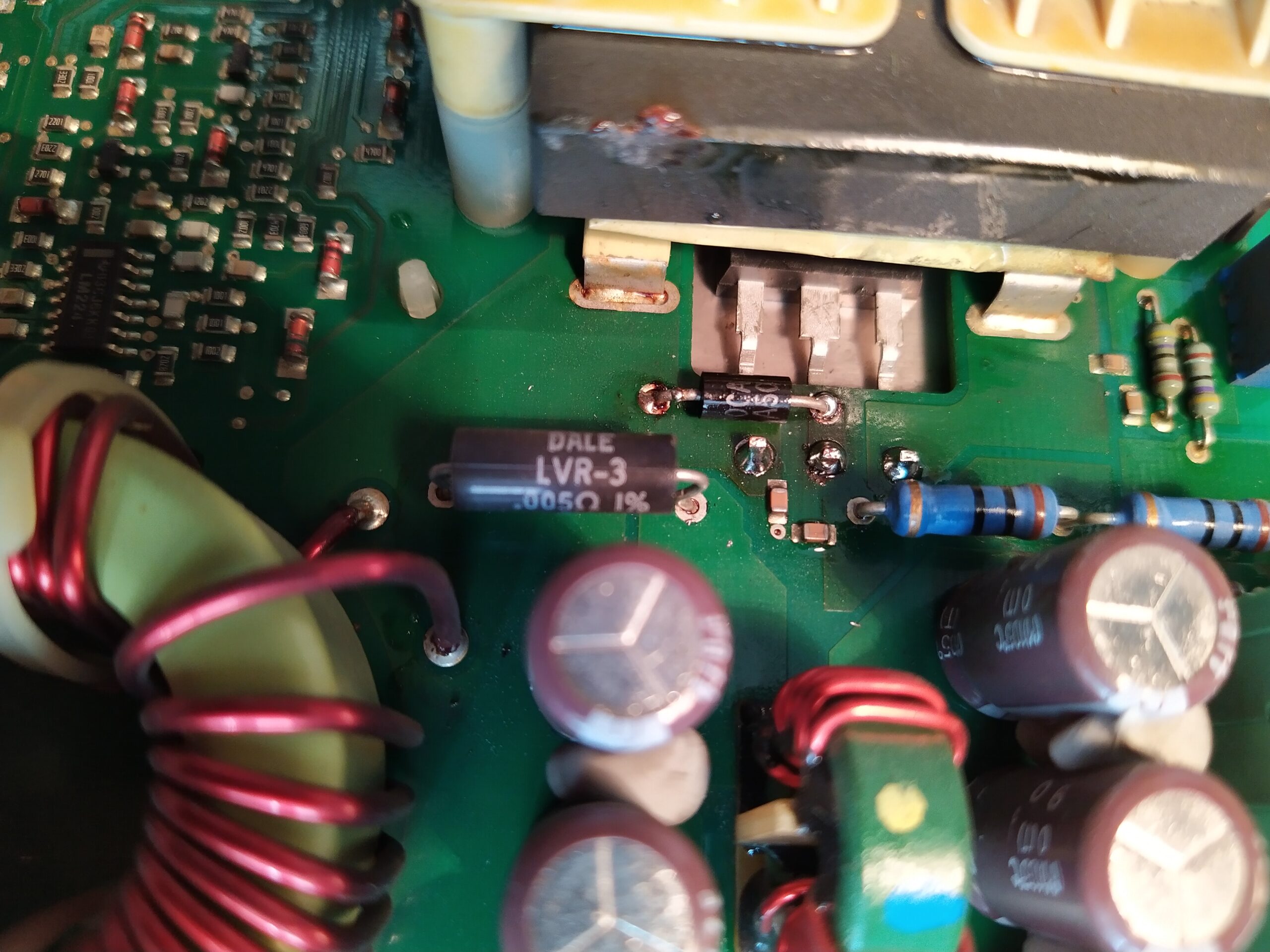

Zaletovaná hlavní sekundární dioda ze zdroje Phoenix Contact TRIO-PS.
Zaletovaná hlavní sekundární dioda ze zdroje Phoenix Contact TRIO-PS.

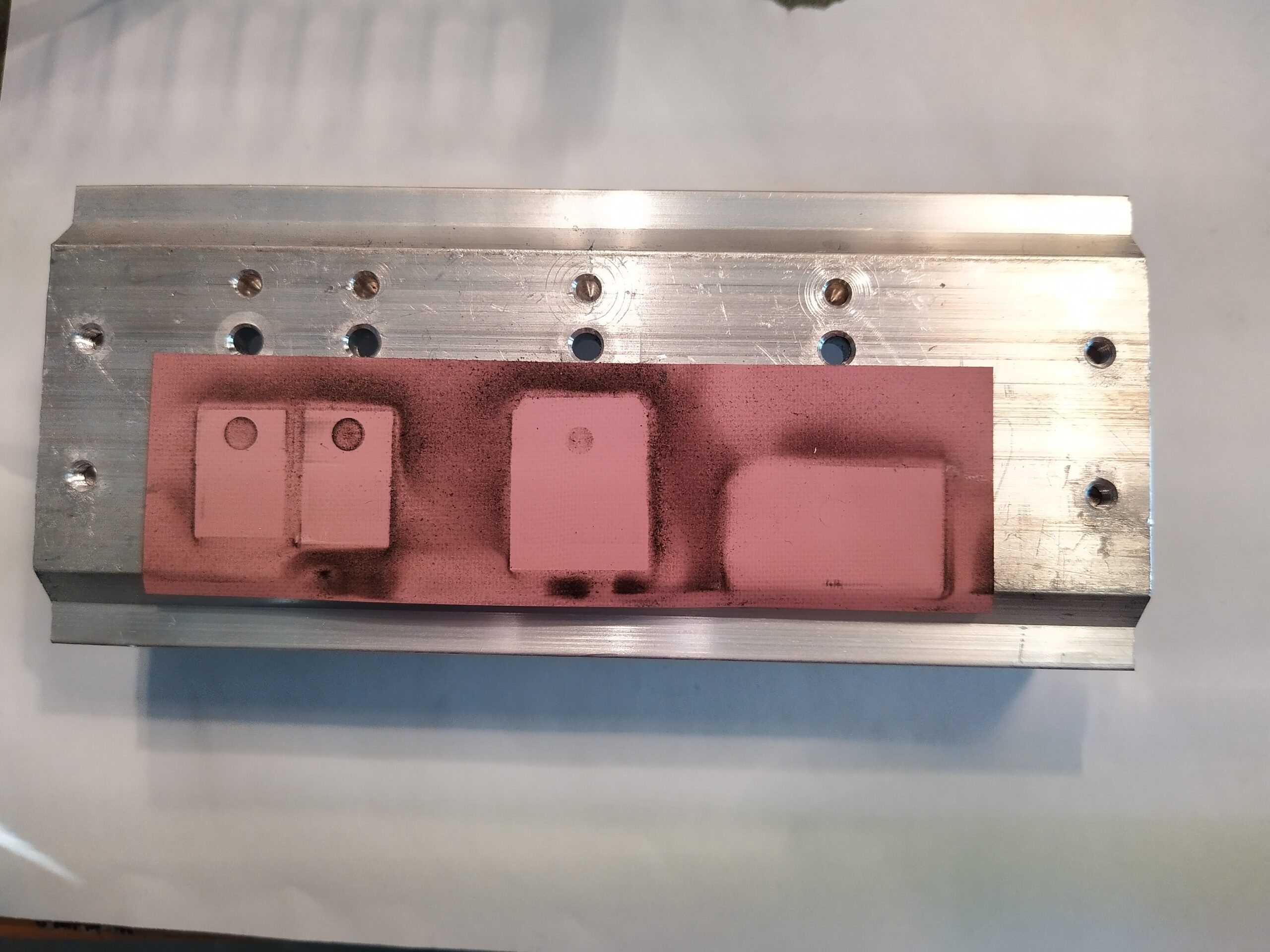

Chladič ze zdroje TRIO-PS před vyčištěním.
Chladič ze zdroje TRIO-PS před vyčištěním.

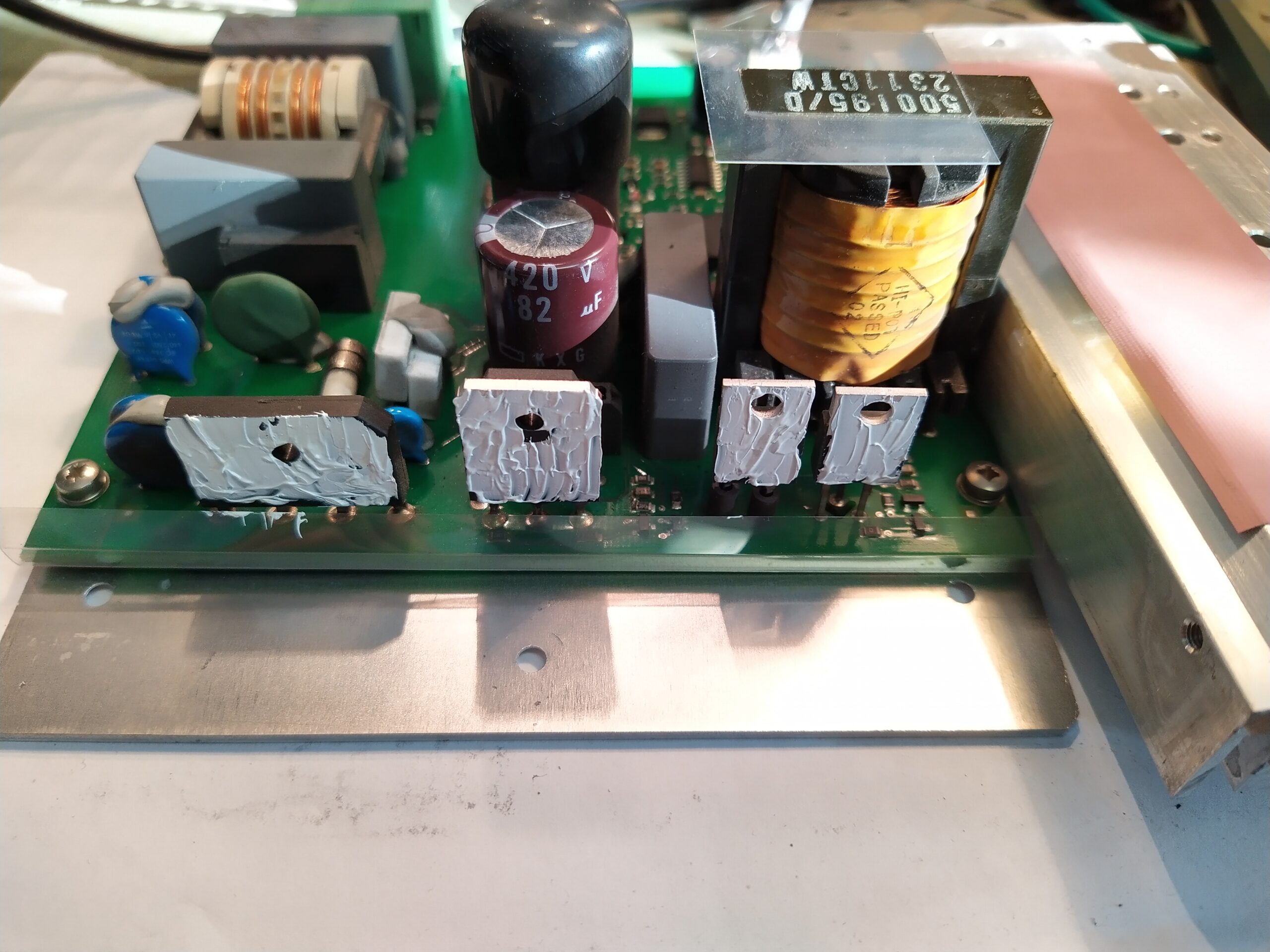

Nově namazané výkonové součástky teplovodivou pastou a vyčištěný chladič ze zdroje Phoenix Contact TRIO-PS.
Nově namazané výkonové součástky teplovodivou pastou a vyčištěný chladič ze zdroje Phoenix Contact TRIO-PS.

Opraveno

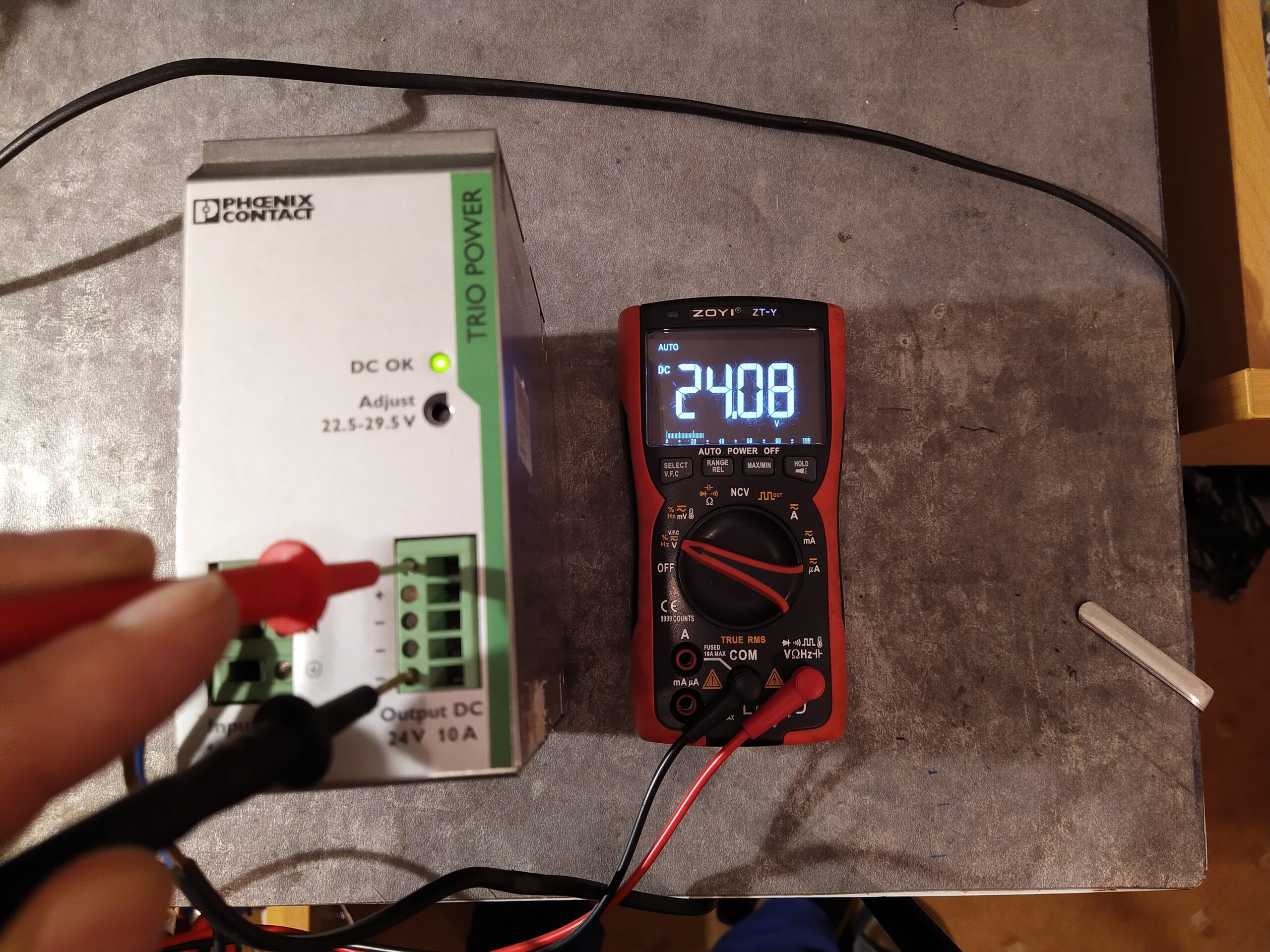

Kontrola zdroje Phoenix Contact TRIO-PS/1AC/24DC/10 po opravě. Zdroj je opět funkční.
Kontrola zdroje Phoenix Contact TRIO-PS/1AC/24DC/10 po opravě. Zdroj je opět funkční.

Závěrem

   I přes tuto hloupou výrobní chybu, považuji průmyslové zdroje od Phoenix Contact za velmi kvalitní. Konstrukce zdroje je robustní a jsou v něm použity elektrolytické kondenzátory od Nipponu, což chválím. Myslím, že těchto zdrojů není důvod se bát.
