Oprava UPS VOLT SinusPRO-800E
Co se stalo?

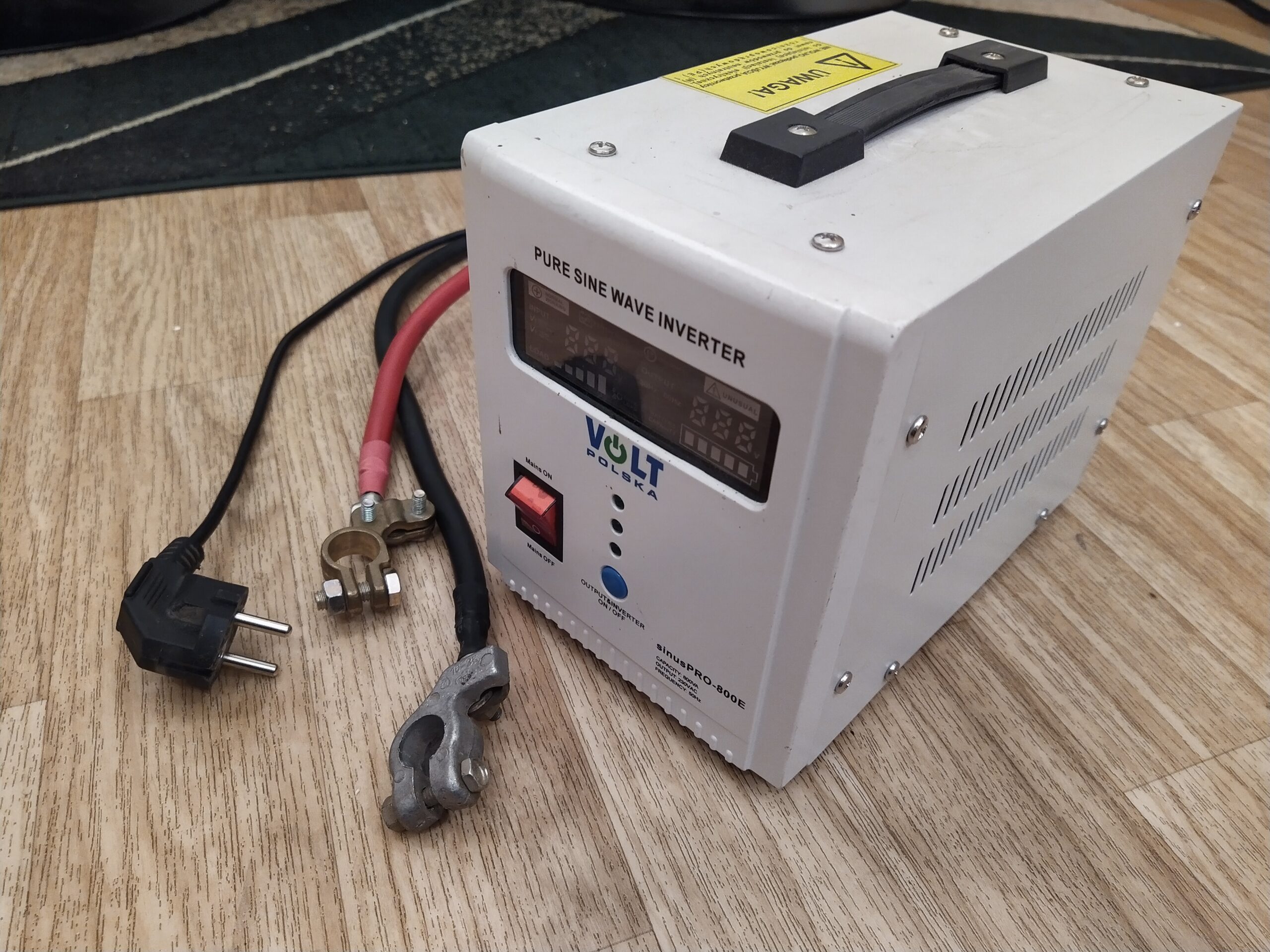

Záložní zdroj byl v denním provozu cca 4 roky. Sloužil jako záloha pro elektroniku automatického kotle a oběhové čerpadlo. Zdroj na svém výstupu měl napětí, ale neustále běžel ventilátor a v krátkých intervalech se spínalo nabíjení připojeného akumulátoru.
Při správné činnosti UPS se má vnitřní ventilátor spínat při nabíjení akumulátoru nebo při chodu zdroje z akumulátoru při výpadku sítě.
Analýza poruchy UPS VOLT SinusPRO-800E
Po rychlém očištění a rozebrání zdroje začala klasická vizuální kontrola – nafouklé elektrolytické kondenzátory, ulomené dráty, cizí předměty, nedotažené prvky na chladičích apod. Po 2 minutách byla závada odhalena 🙂

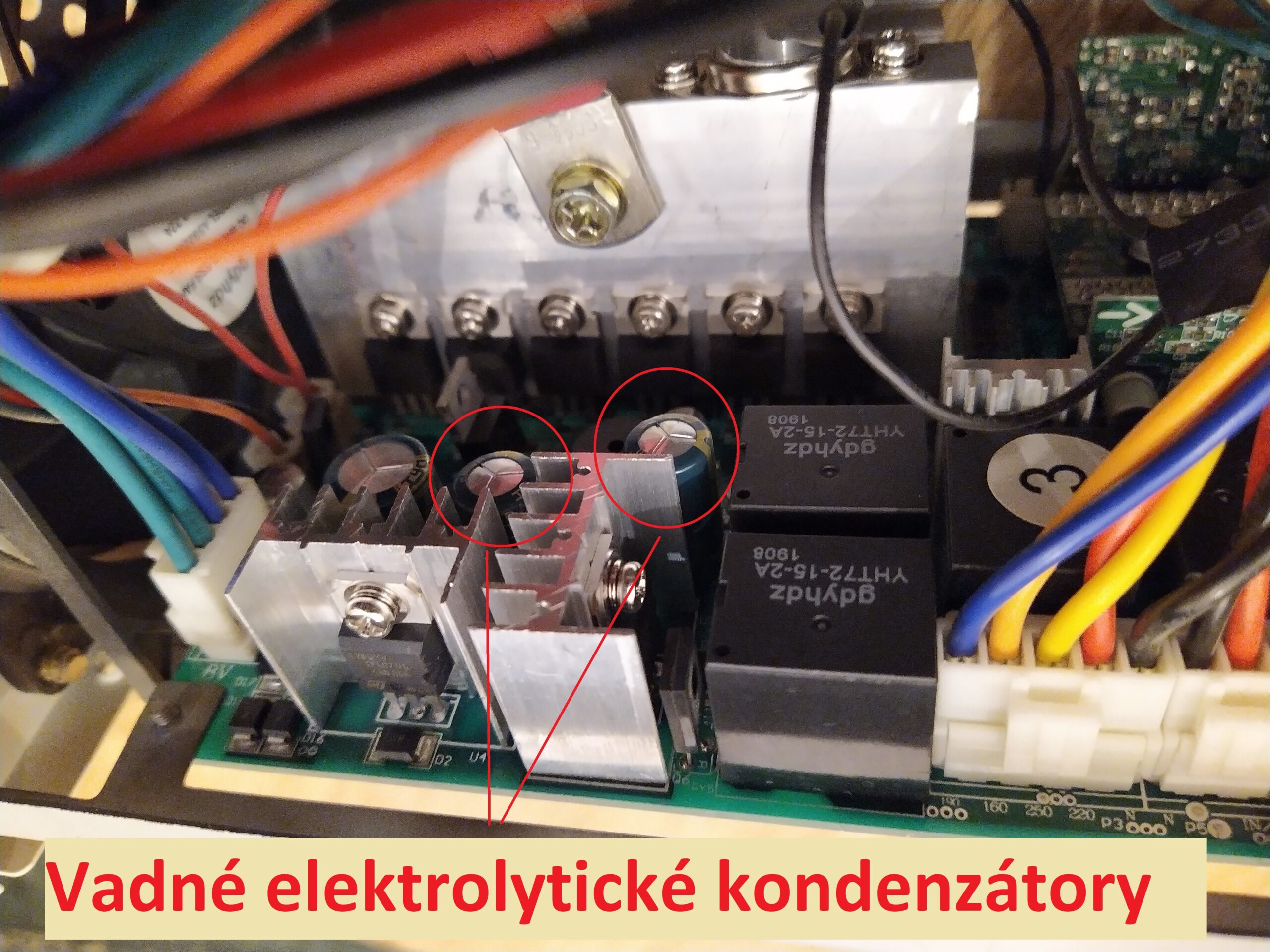

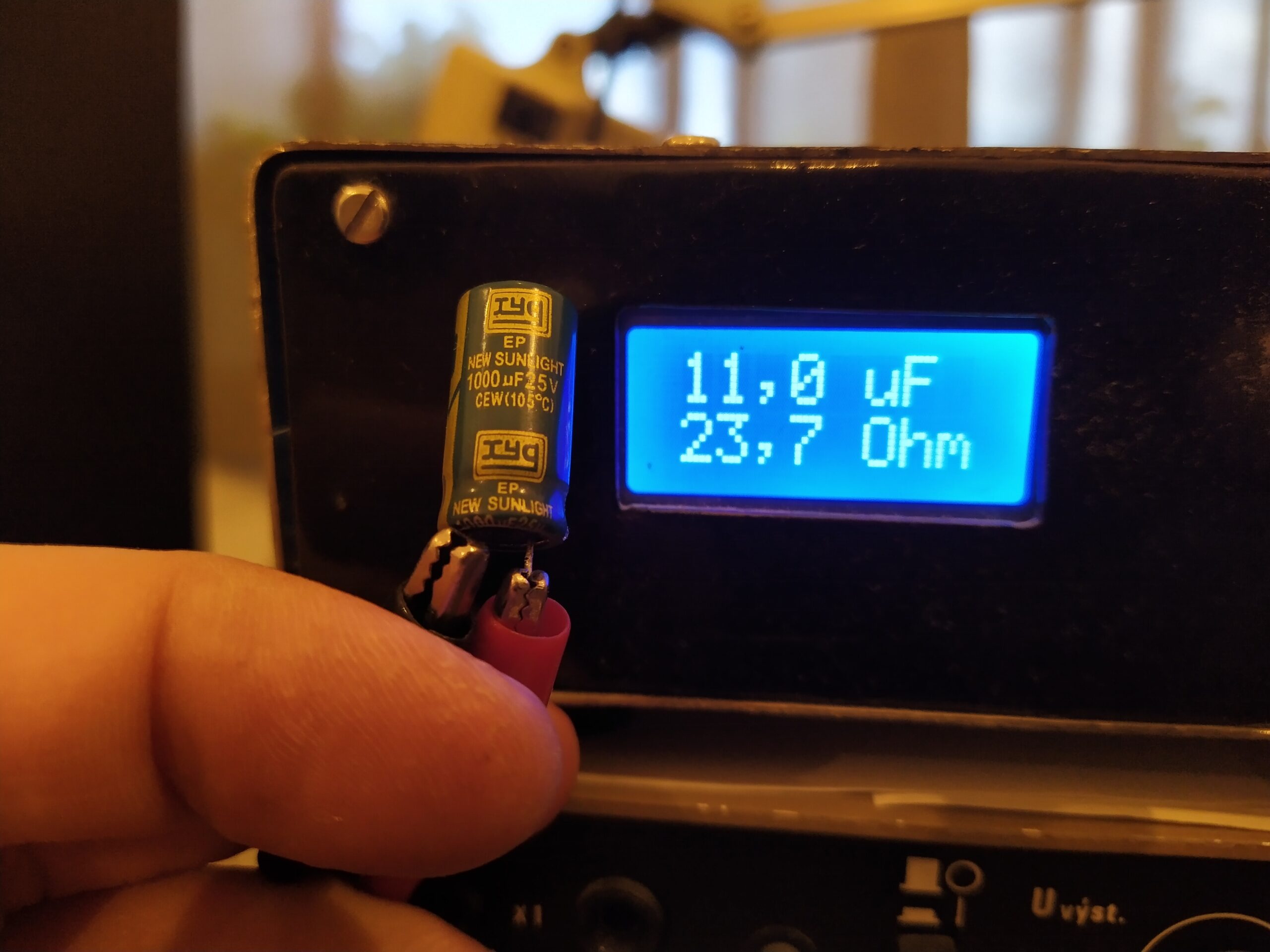

V celé UPS (konkrétně v pomocném zdroji) jsou pouze 3 vývodové elektrolytické kondenzátory – dva z nich byly viditelně nafouklé a následným měřením se ukázalo, že byly zcela bez kapacity.
Oprava UPS VOLT SinusPRO-800E

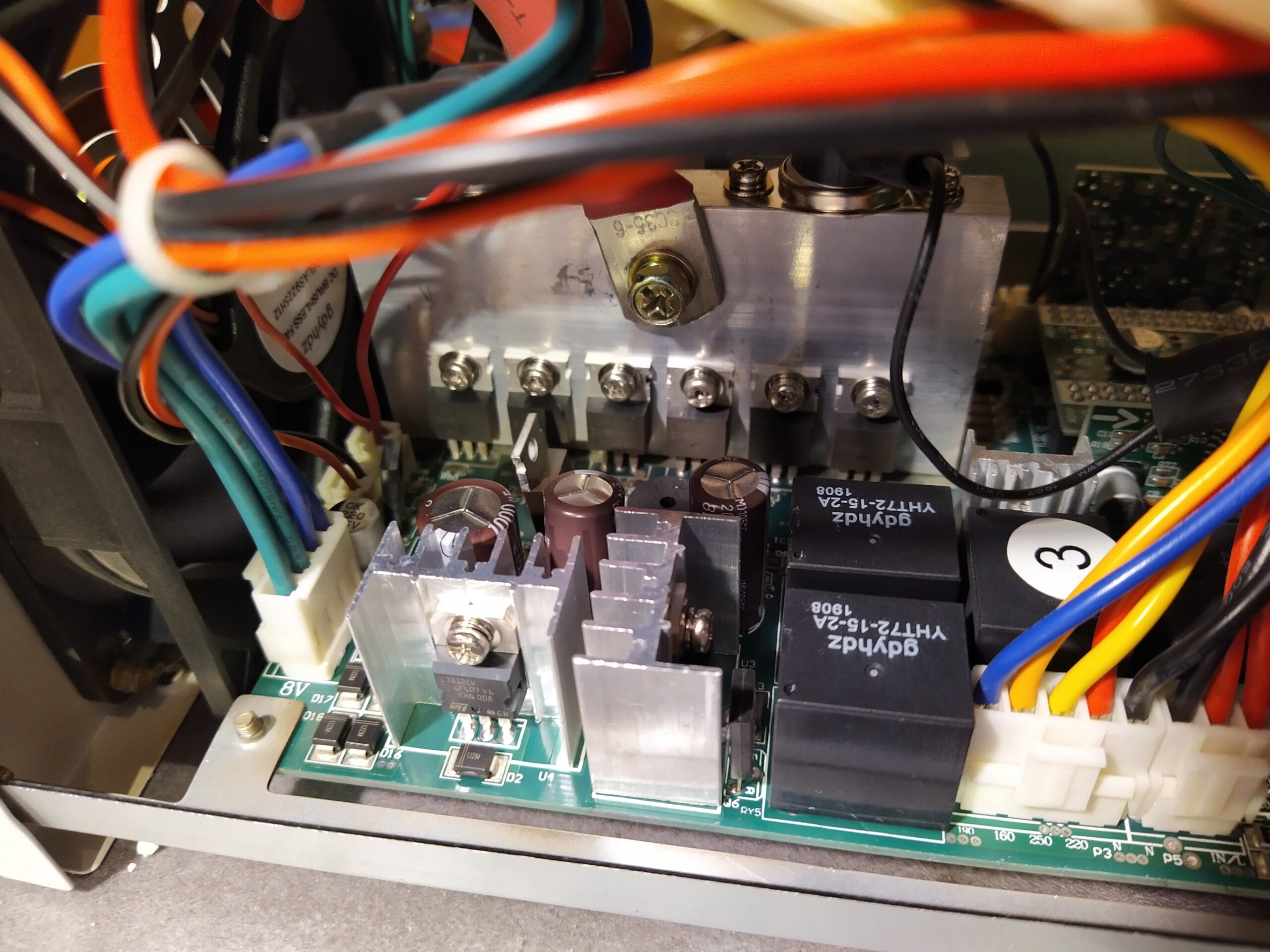

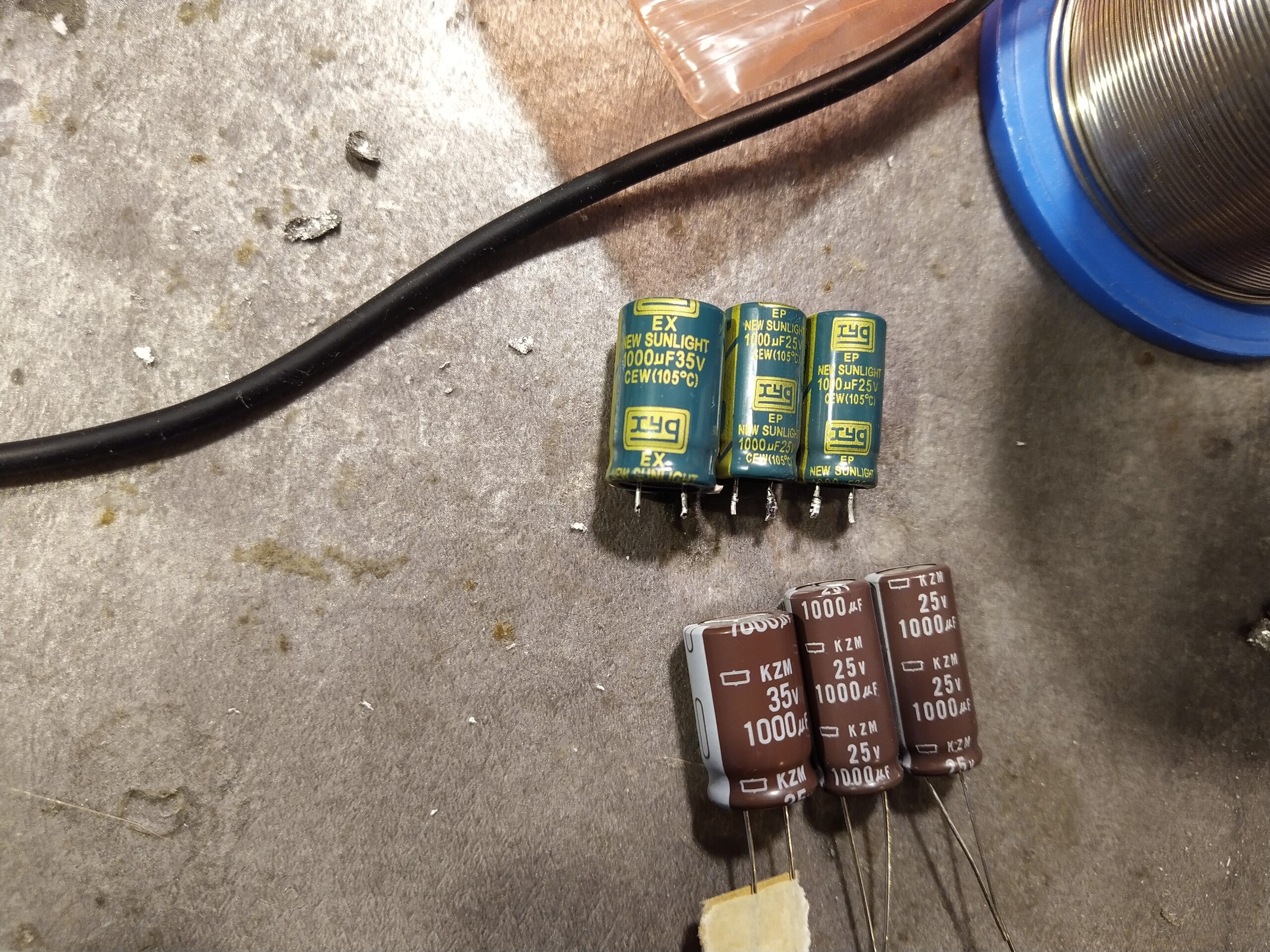

Oprava spočívala ve výměně všech 3 elektrolytických kondenzátorů. Při takto malém počtu kondenzátorů, při dobrém přístupu k nim a s vědomým, že kondenzátory jsou nevalné kvality nemá ani cenu přemýšlet, který z nich je vadný – hodnota času na tom stráveného by převyšovala cenu nových kondenzátorů 😀

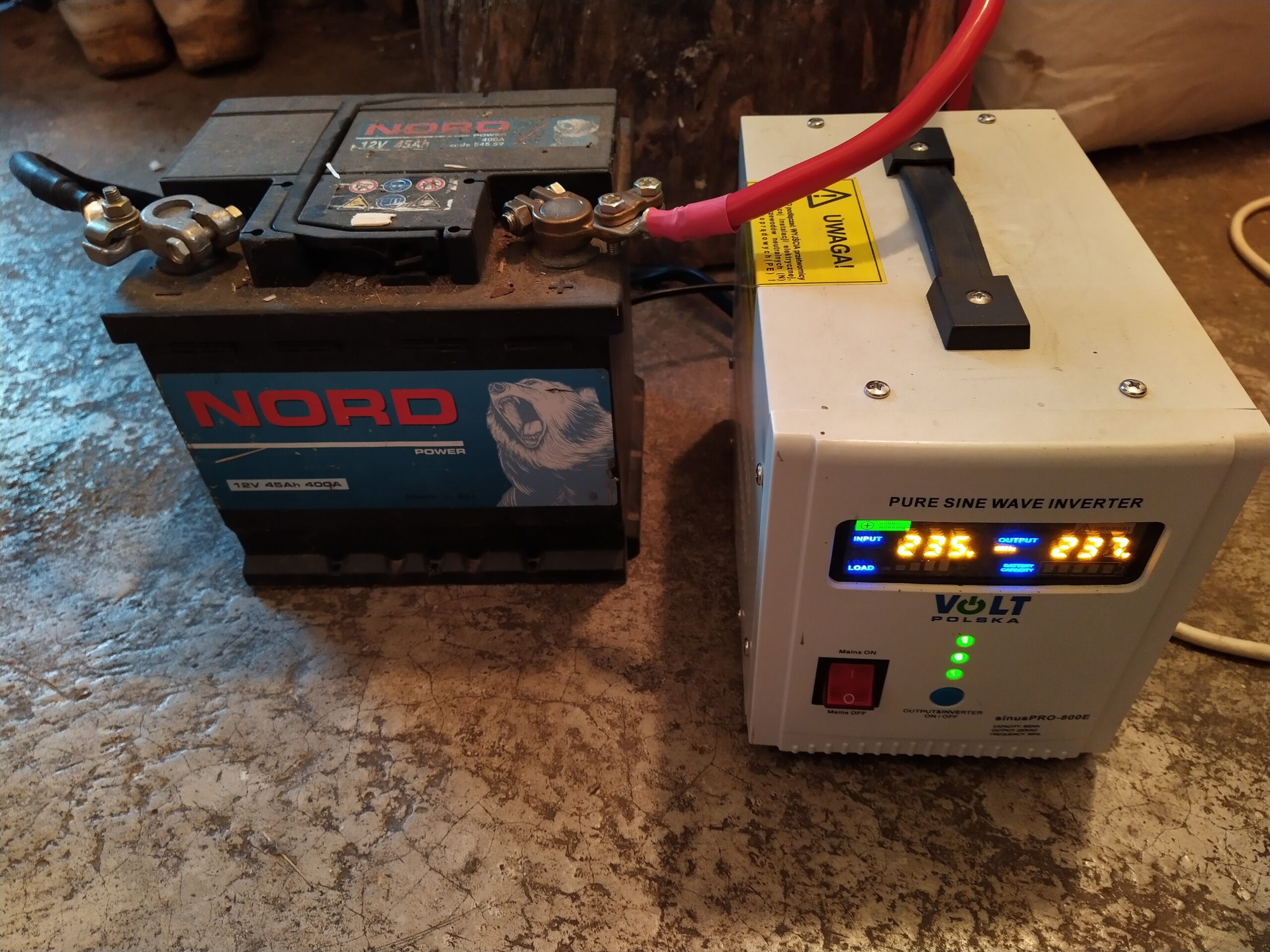

Opraveno
