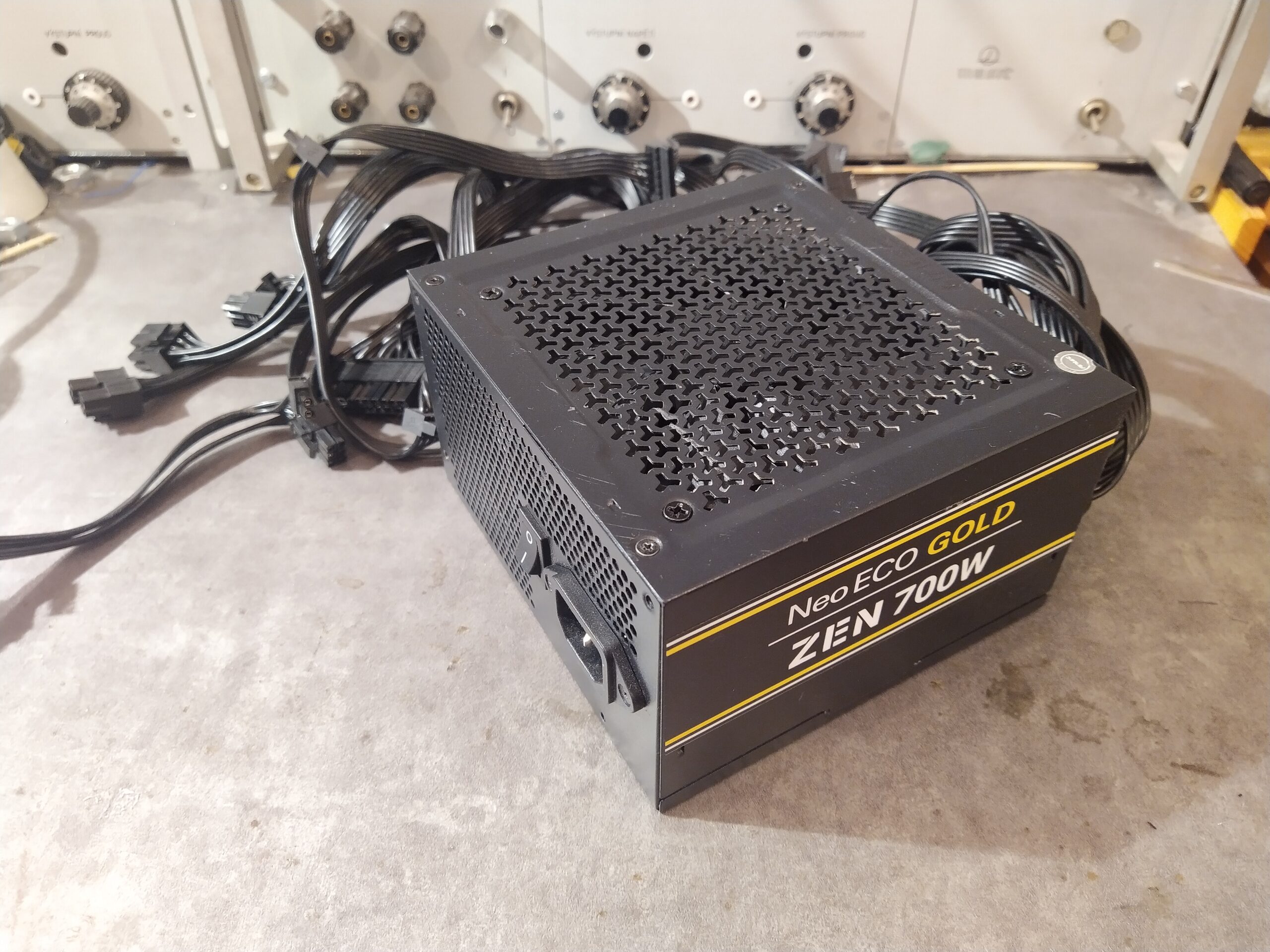

Oprava PC zdroje Antec NE700G
Co se stalo?
Zdroj NE700G se po pokusu o zapnutí do 1 s vypnul. Na výstupu zdroje chybělo napětí +5 V. To se zdá být častým problémem zdrojů, které mají na tvorbu výstupních napětí +3,3 V a +5 V step-down měniče z hlavní 12V větve.
Analýza poruchy PC zdroje Antec NE700G
Počítačové zdroje, které se chovají tak, že se po pokusu o zapnutí do 1 s vypnou, mívají téměř vždy stejný problém – na jejich výstupu chybí nějaké napětí. A většinou se jedná o větve +3,3 V nebo +5 V, jejichž napětí je vytvářeno step-down měniči z hlavní +12V větve. V takovém případě je postup opravy daný. Je potřeba zjistit, které napětí chybí -> zdroj rozebrat -> najít příslušný step-down měnič a opravit ho.

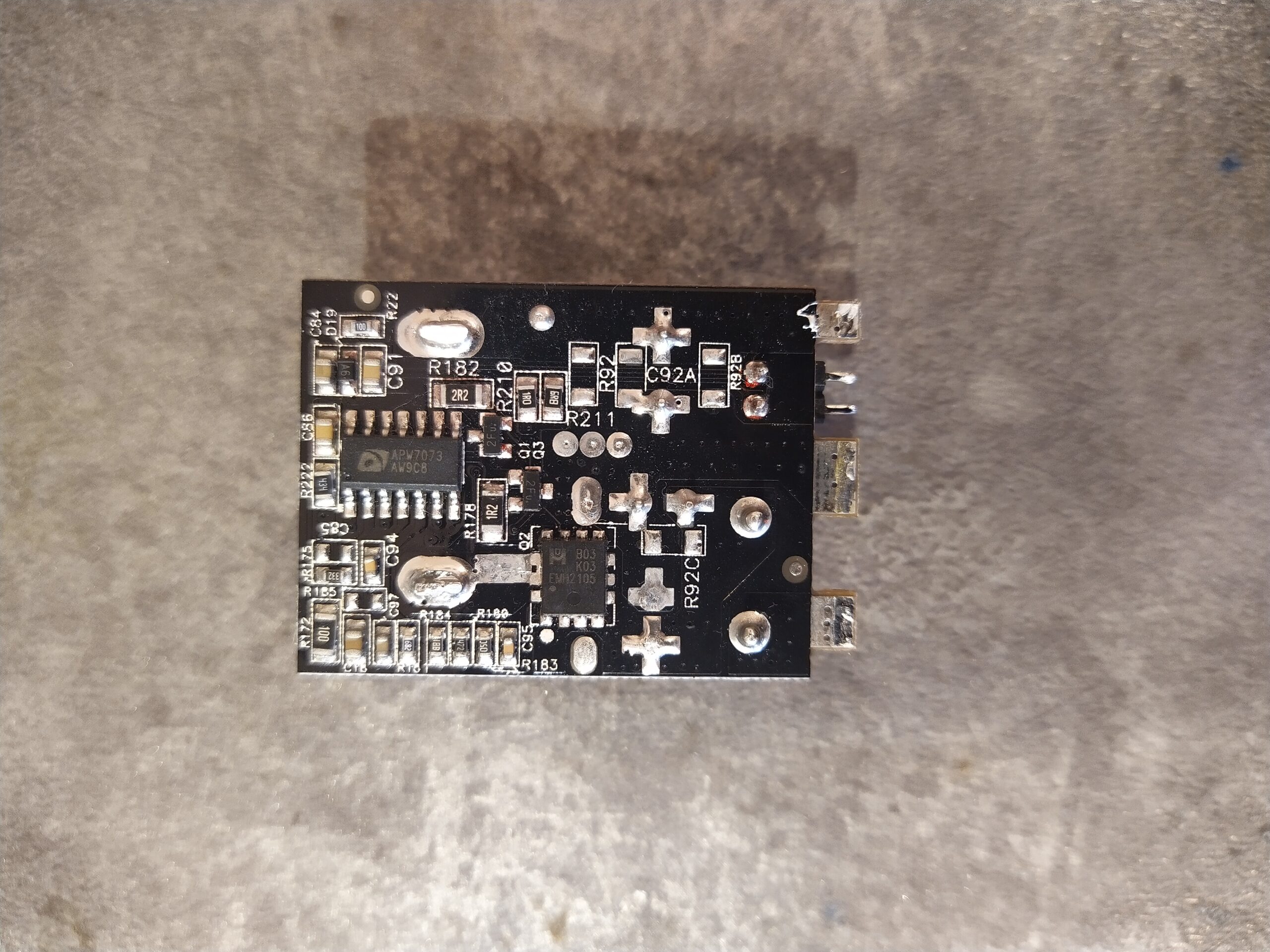

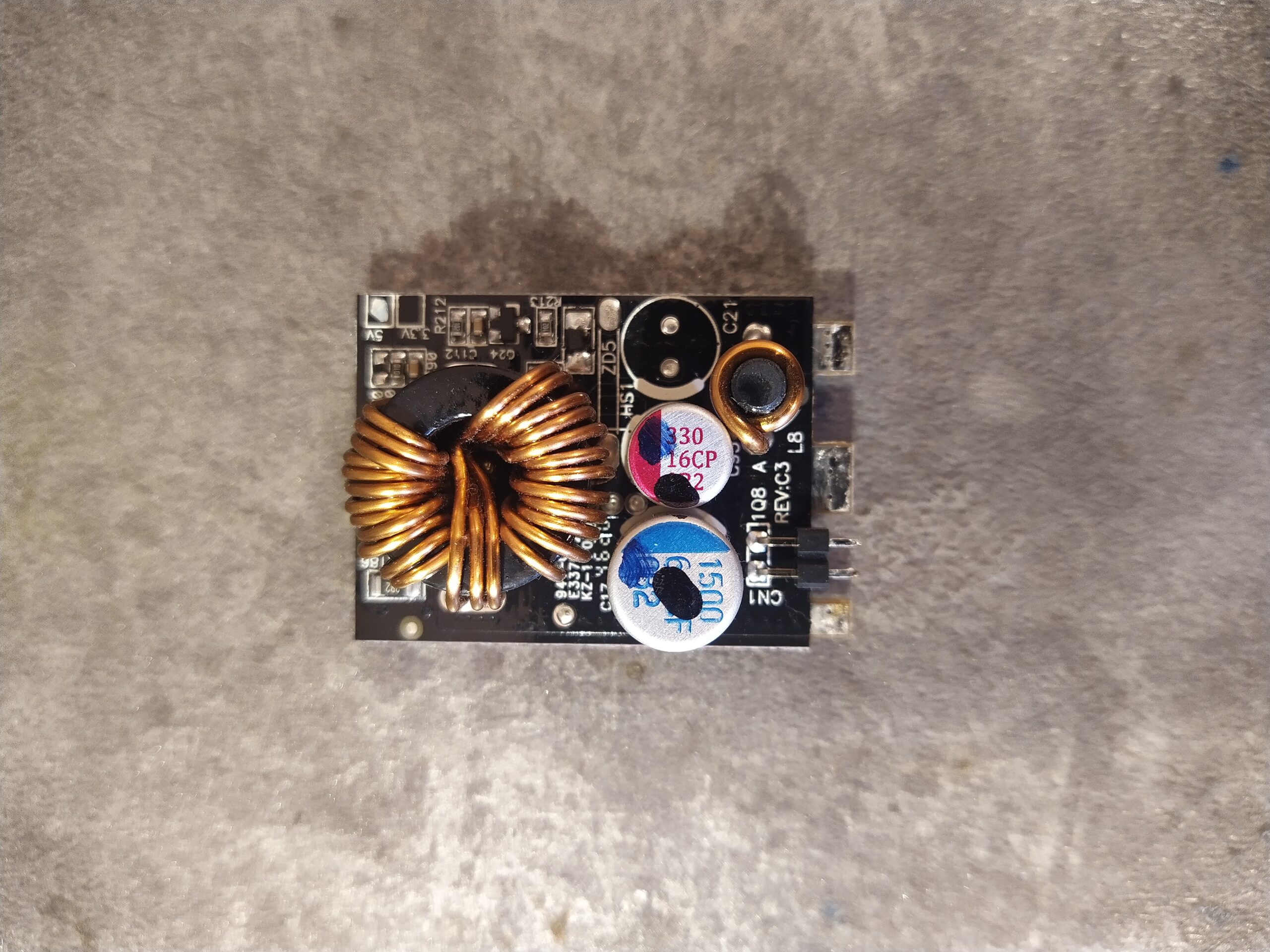

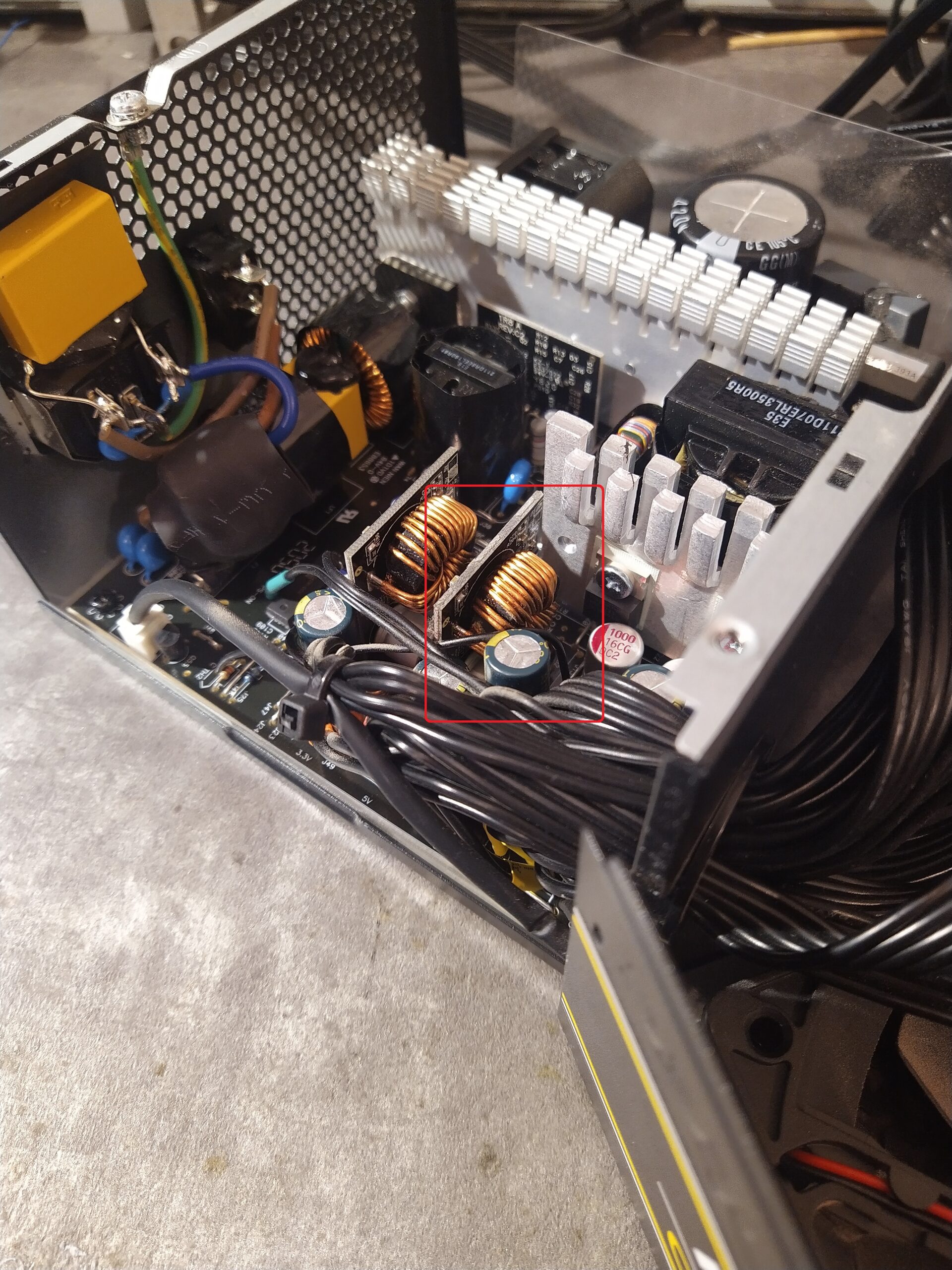

U tohoto zdroje jsem měřením zjistil, že chybělo napětí +5 V. Zdroj jsem rozebral a +5V měnič rovnou vyletoval. Avšak step-down měnič mi připadal povědomý. Po prohlédnutí zdrojů, které jsem opravoval, jsem zjistil, že stejný step-down měnič se stejnou DPS je použit i ve zdroji EVGA 600 BQ 🙂 Výrobci EVGA a Antec tedy buď spolupracují nebo použitý step-down měnič je univerzální a lze ho možná koupit jako samostatný produkt.? Drobný rozdíl byl v tom, že v měniči ze zdroje Antec byl použit hlavní tranzistor od nedohledatelného výrobce a na vstupu měniče chyběl jeden kondenzátor. Odhaduji, že šlo o úsporu nákladů.

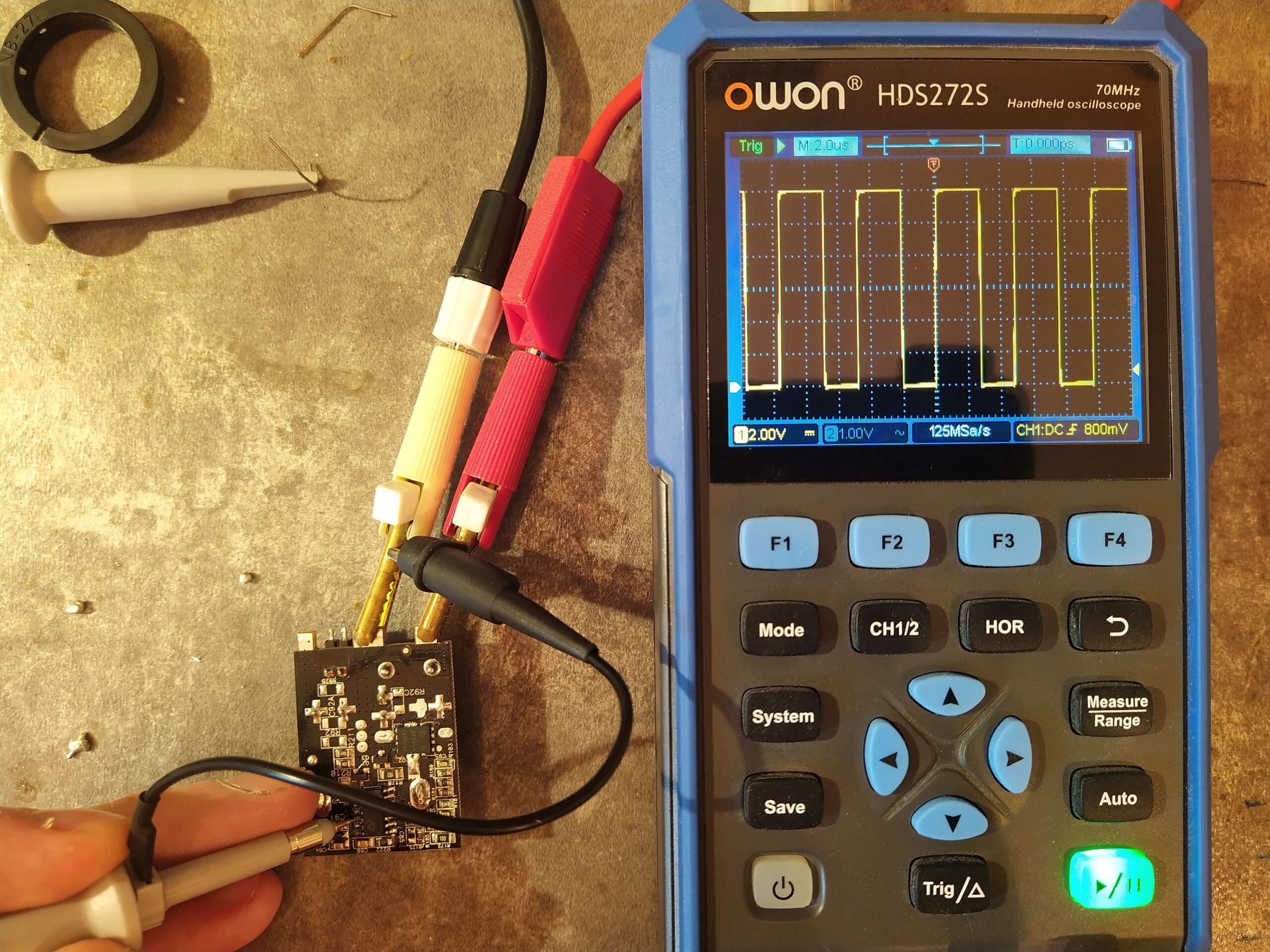

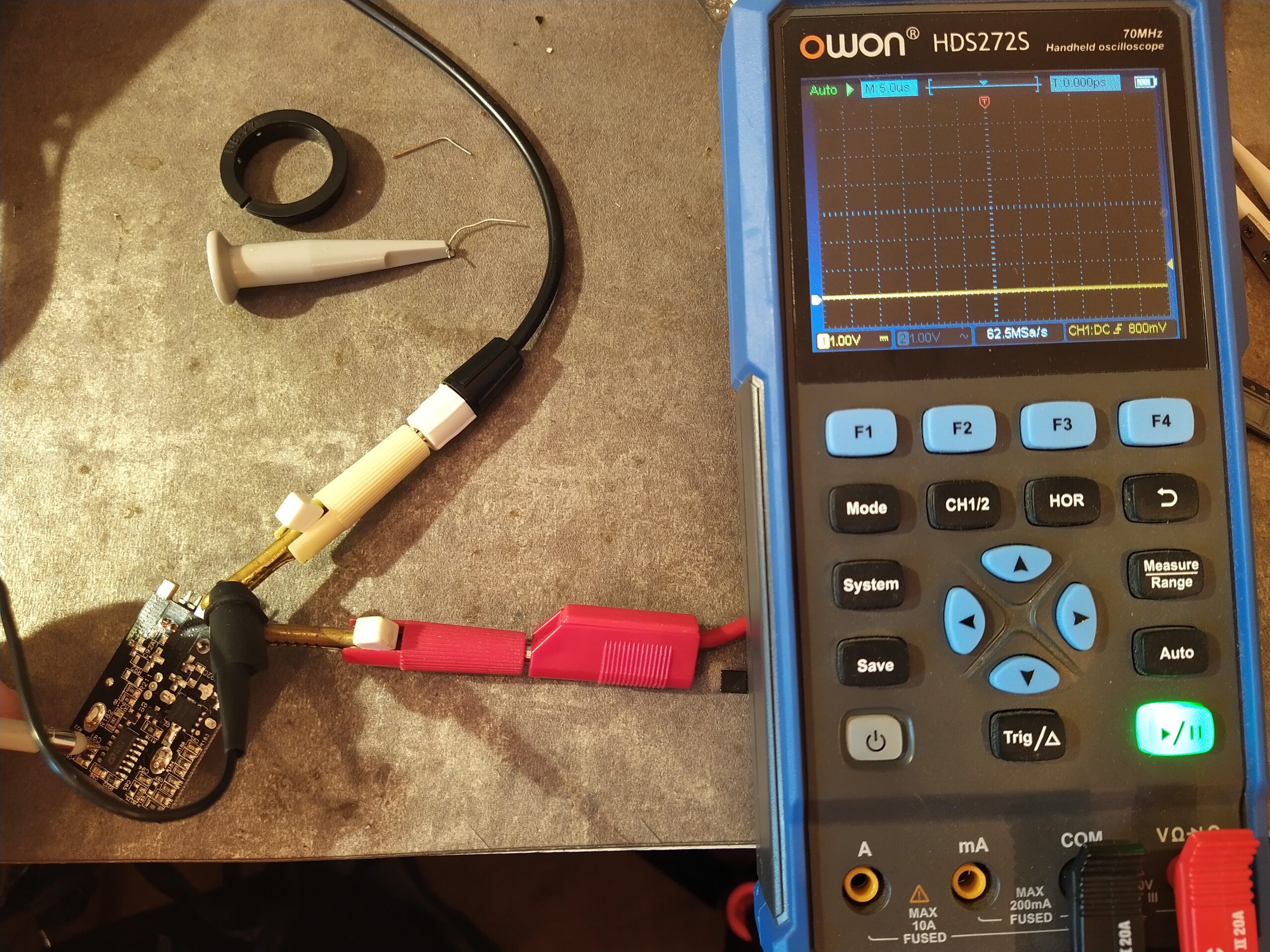

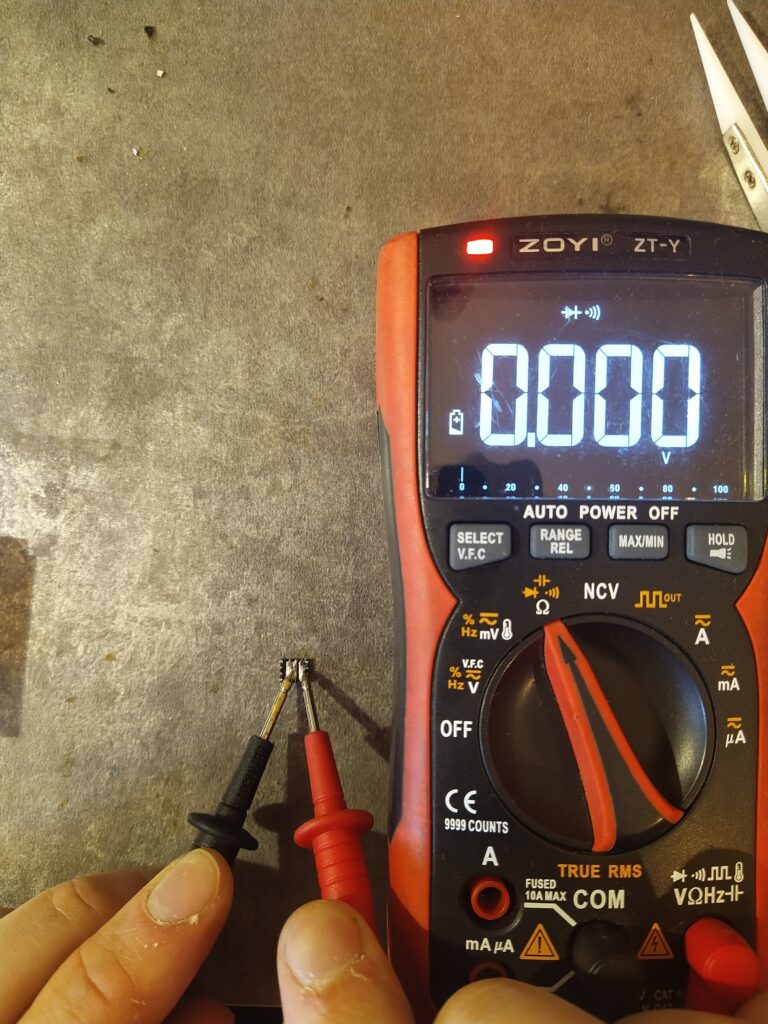

Po kontrole měniče jsem zjistil, že závada byla shodná jako u měniče ze zdroje EVGA. Opět byl vadný hlavní tranzistor měniče a řídicí obvod.
Oprava PC zdroje Antec NE700G

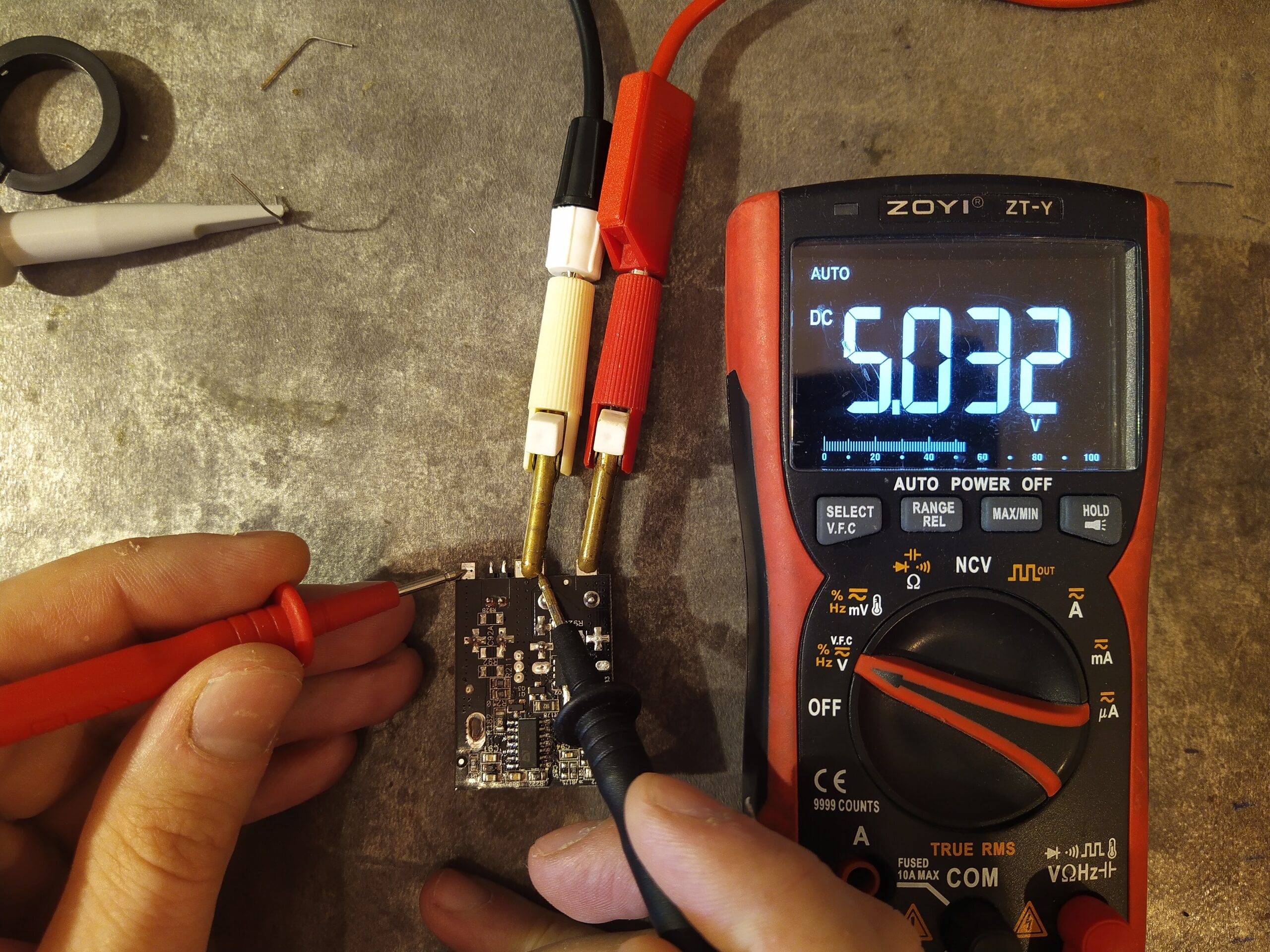

Datasheet od původního hlavního tranzistoru z +5V step-down měniče se mi nepodařilo dohledat. Nicméně vzhledem k tomu, že měnič z tohoto zdroje je stejný jako ve zdroji EVGA 600 BQ, příliš mě to netrápilo. Jako náhradu jsem použil stejný typ tranzistoru jako při minulé opravě – BSC0921NDI.

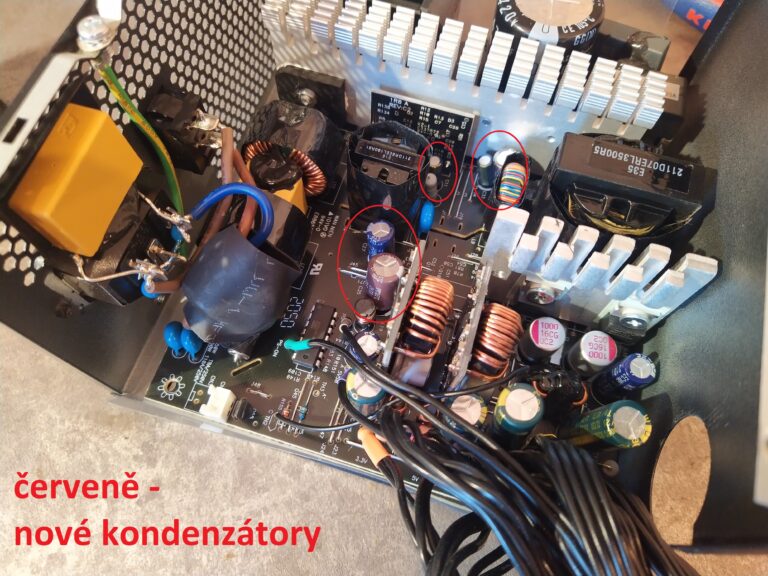

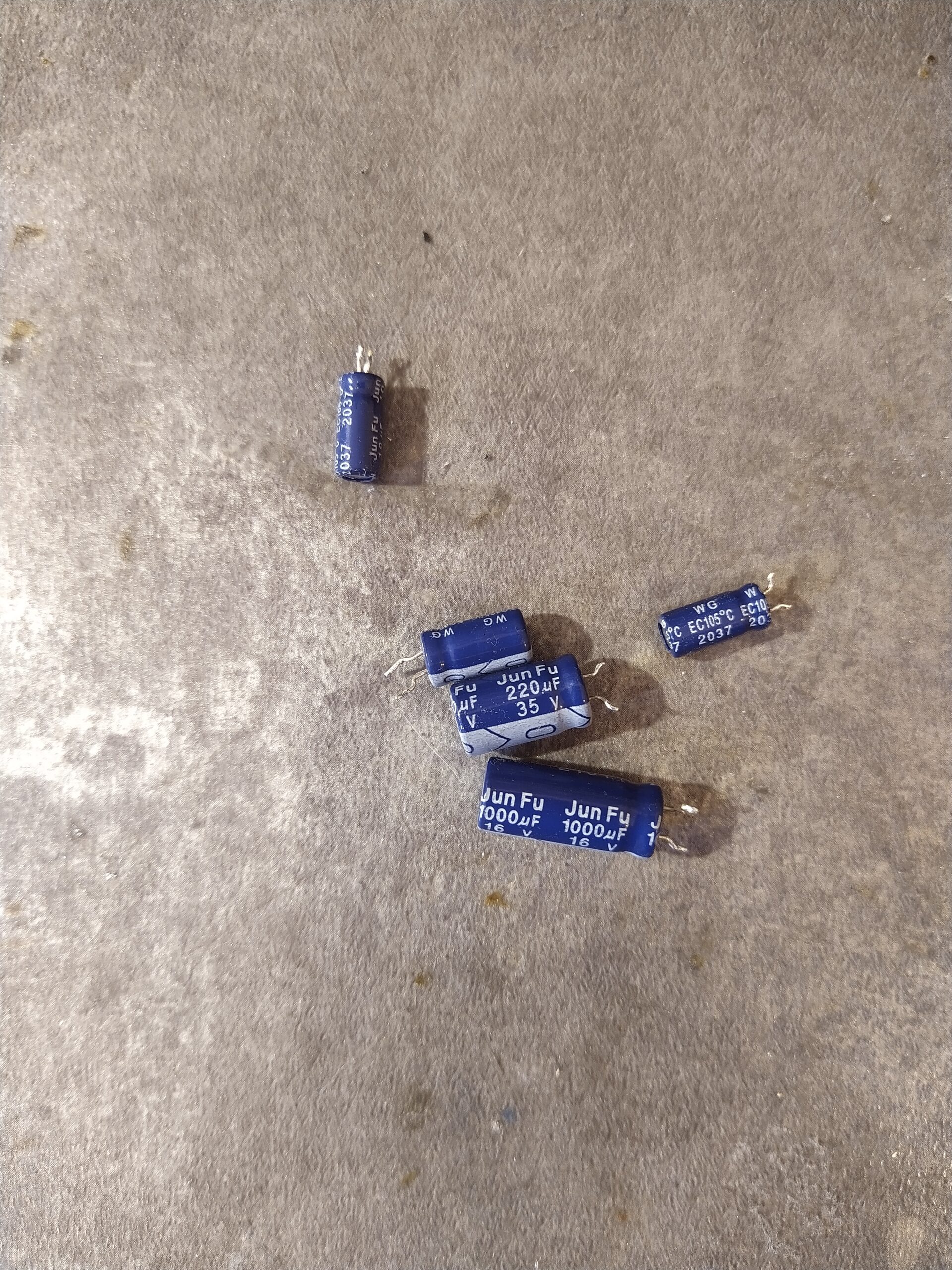

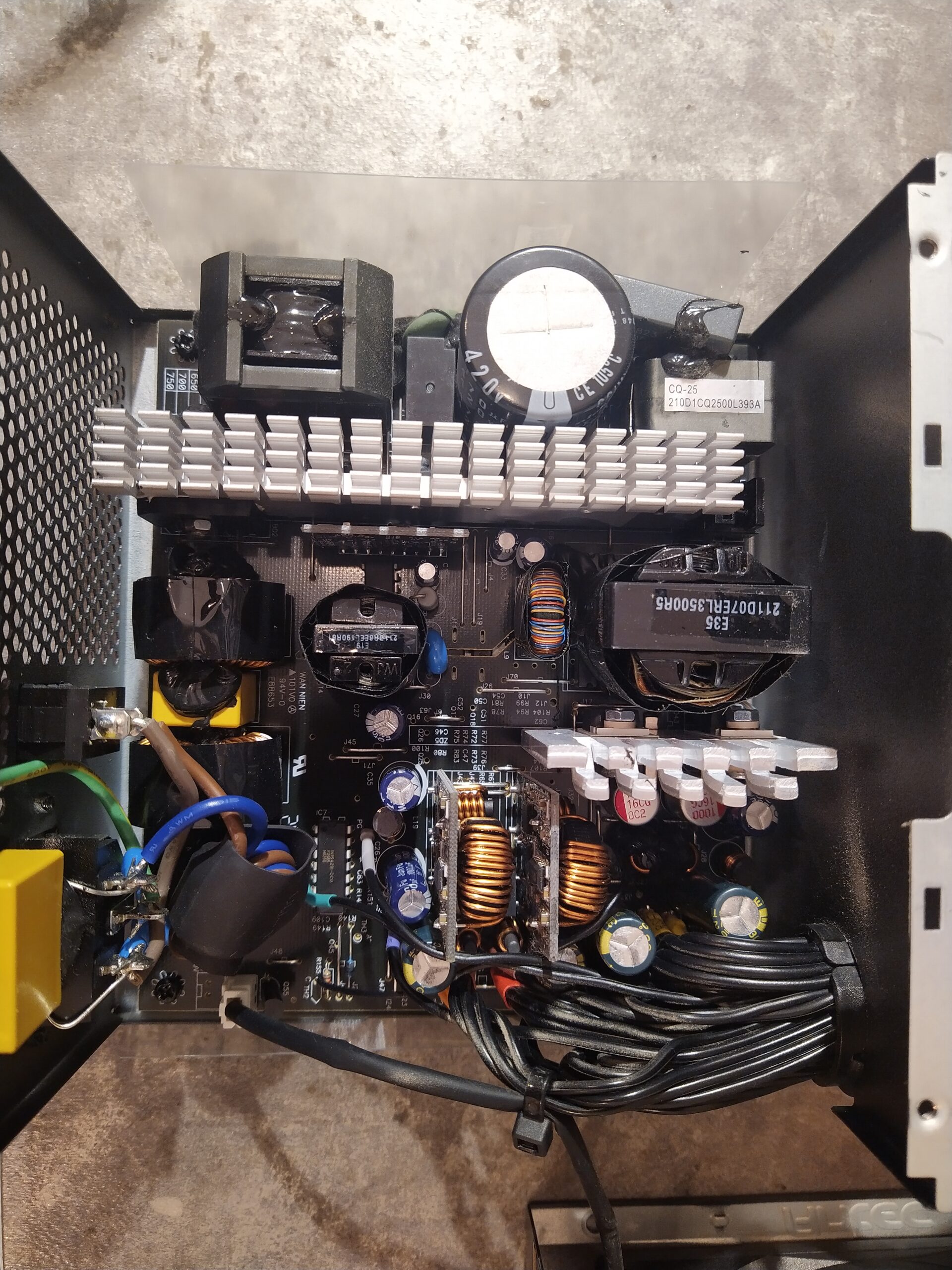

Dále jsem celý zdroj prohlédl, dotáhl šrouby, které drží výkonové polovodiče na chladičích a zkontroloval všechny elektrolytické kondenzátory. Kondenzátory, ač zřejmě nevalné kvality, byly všechny v pořádku. Nicméně, pro klid v duši 🙂 jsem alespoň v pomocném zdroji preventivně vyměnil kondenzátory za kvalitnější, protože zde odcházejí poměrně často.
Pozn. Za obecně kvalitní považuji elektrolytické kondenzátory od výrobců Nippon, Nichicon, Rubycon a Panasonic.
Opraveno

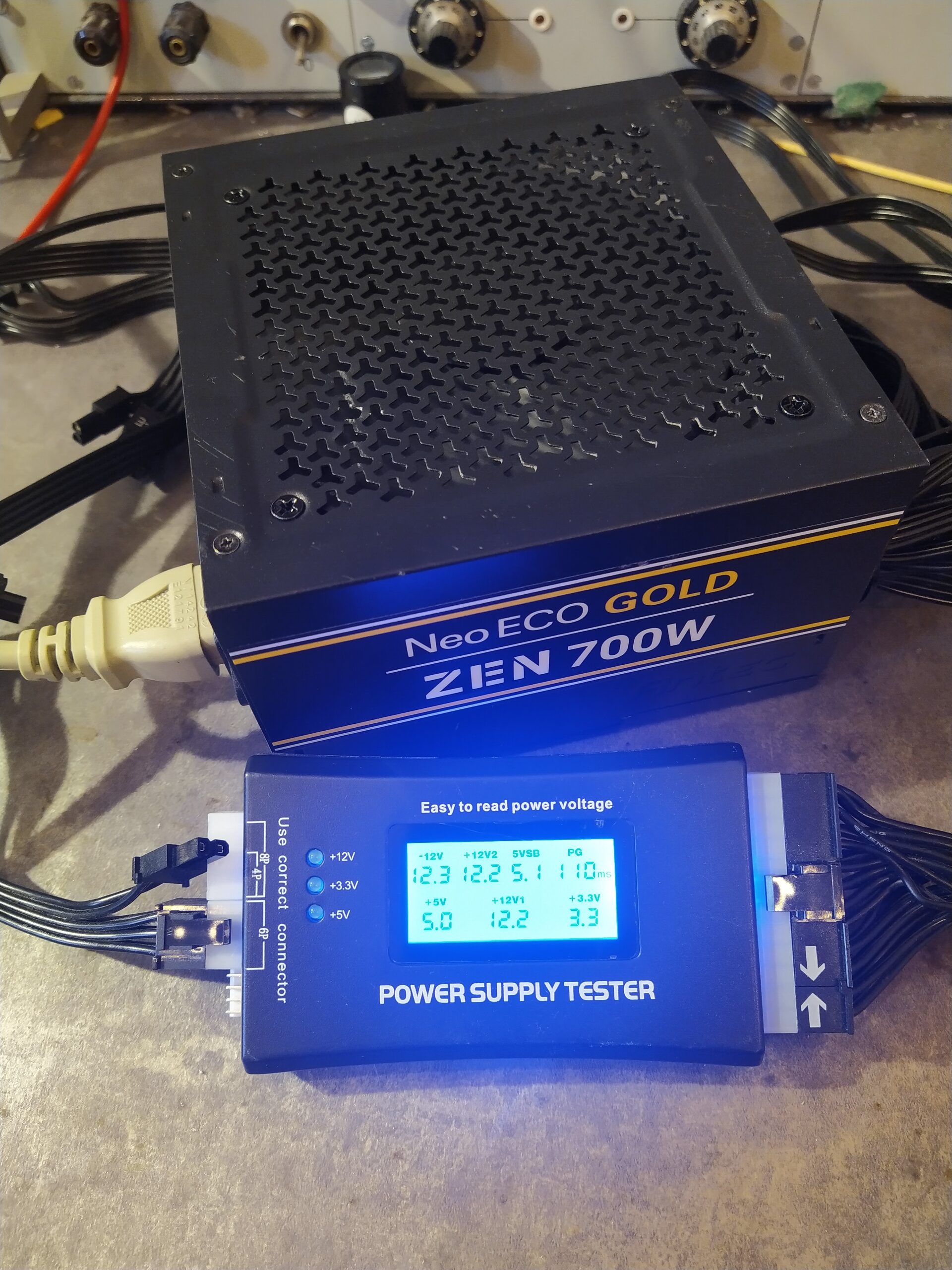

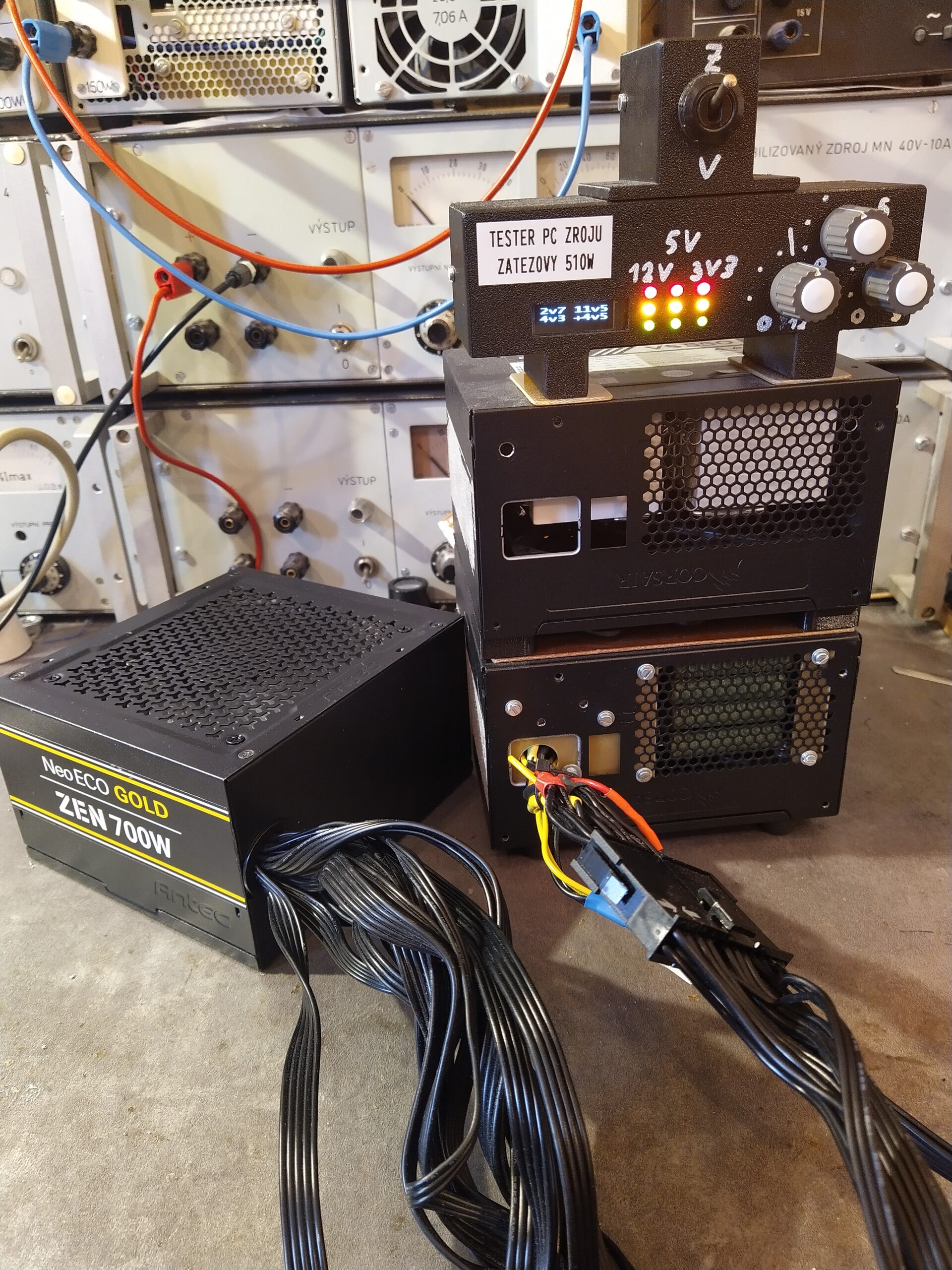

Zjistil jsem, že testovat opravené zdroje v zátěži 45 minut nemusí být dostatečné. Po 45 minutách fouká ze zdroje většinou jen vlažný vzduch. Na tento zdroj jsem při testování v zátěži zapomněl 🙂 a přišel jsem k němu asi po 3 hodinách. V tu dobu již foukal ze zdroje výrazně teplejší vzduch. Myslím, že delší doba testování opravených zdrojů bude do budoucna jen ku prospěchu.
