Oprava PC zdroje bequeit L10-600W

   Chování zdroje ukazovalo na běžný problém s jedním z výstupních step-down měničů. Jako první jsem osciloskopem změřil náběh jednotlivých napětí po startu zdroje a hledal vadnou větev. Napětí bylo přítomno na všech větvích, avšak vykazovalo výrazné zvlnění. Následně jsem ještě změřil napětí na výstupu pomocného zdroje a i zde napětí kolísalo. Na základě těchto měření jsem usoudil, že je zřejmě nedostatečně vyfiltrované primární napětí, a že se tedy závada nachází na primární straně zdroje, pravděpodobně v okolí hlavního filtračního kondenzátoru.

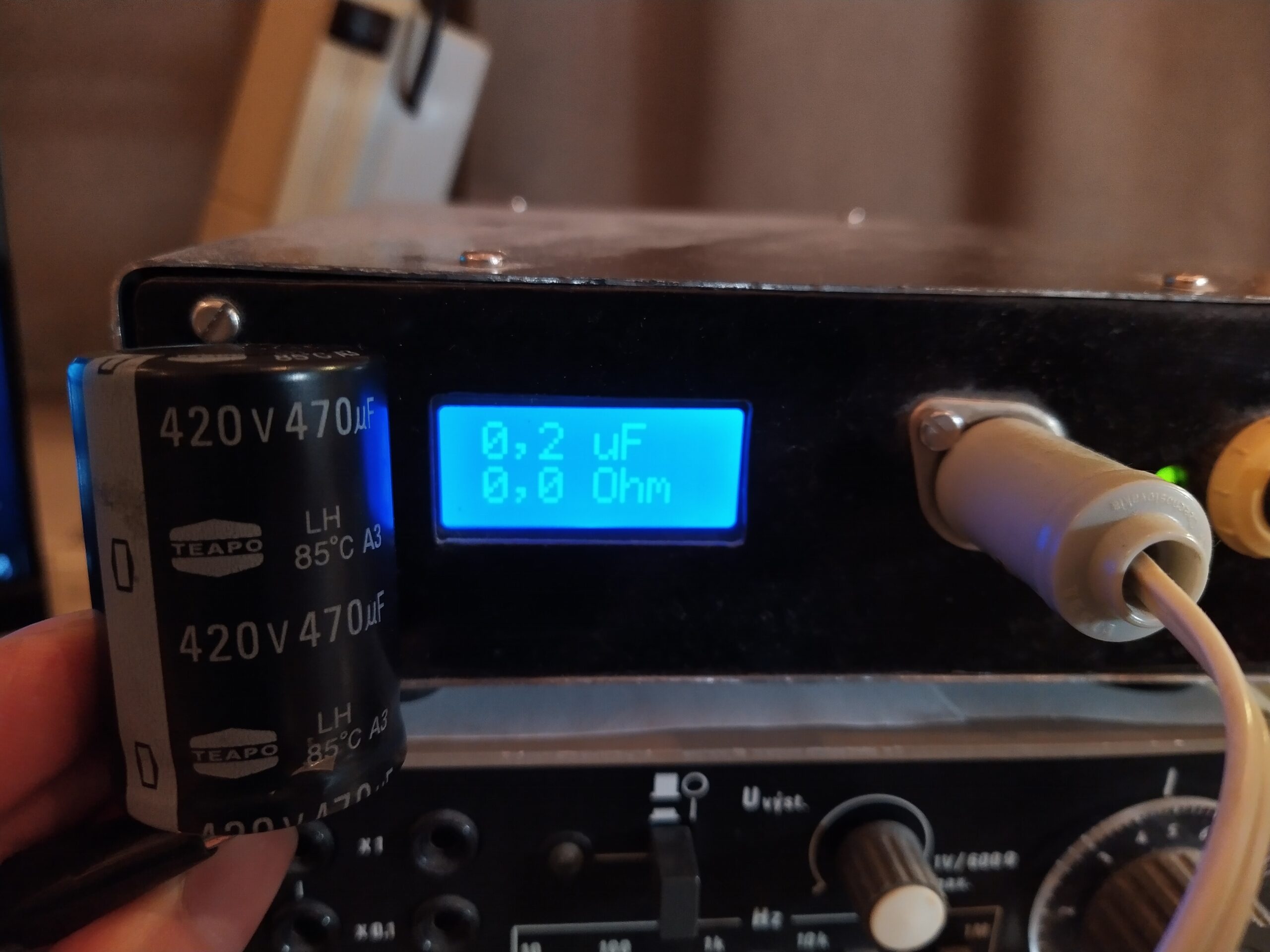

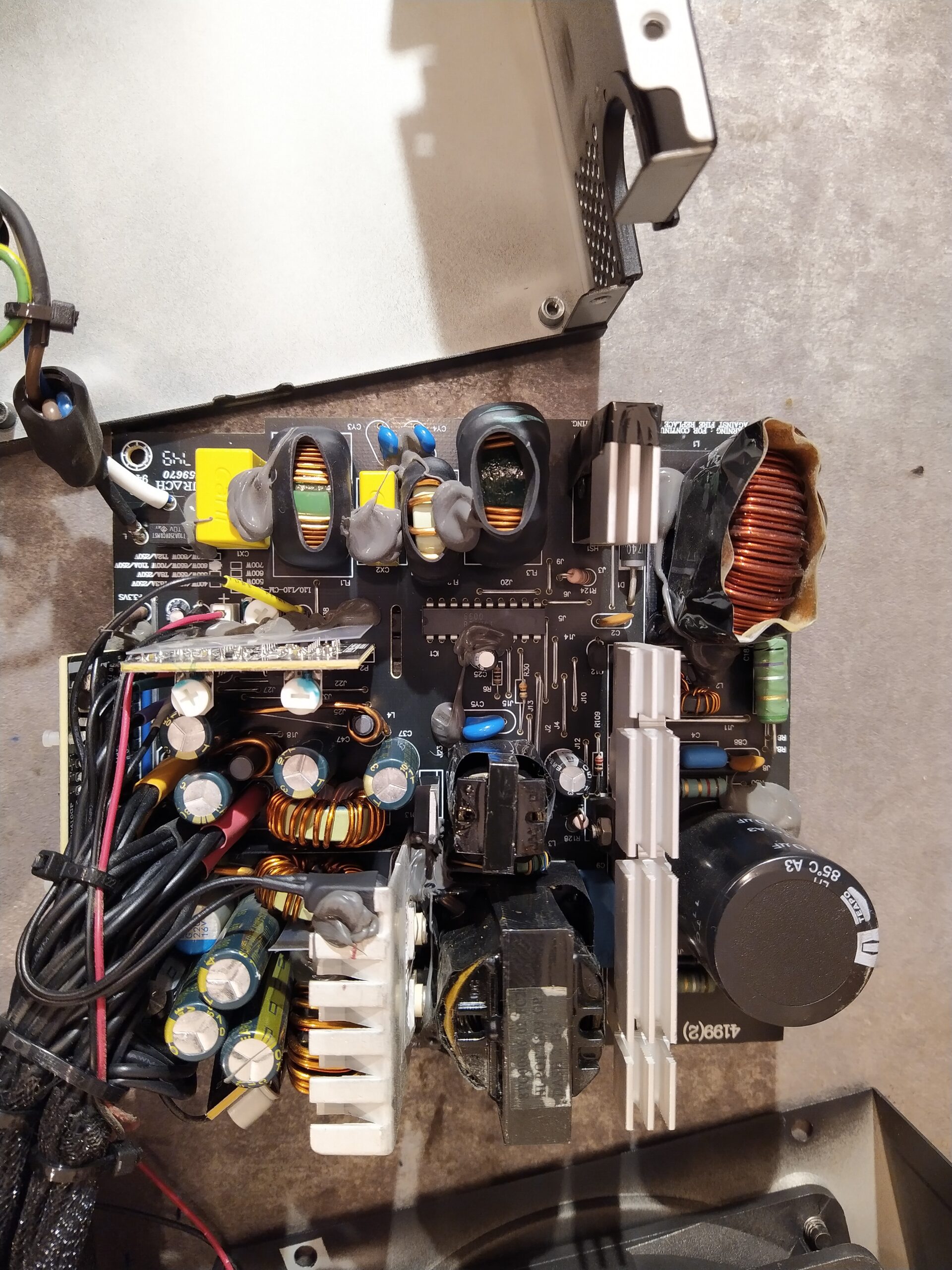

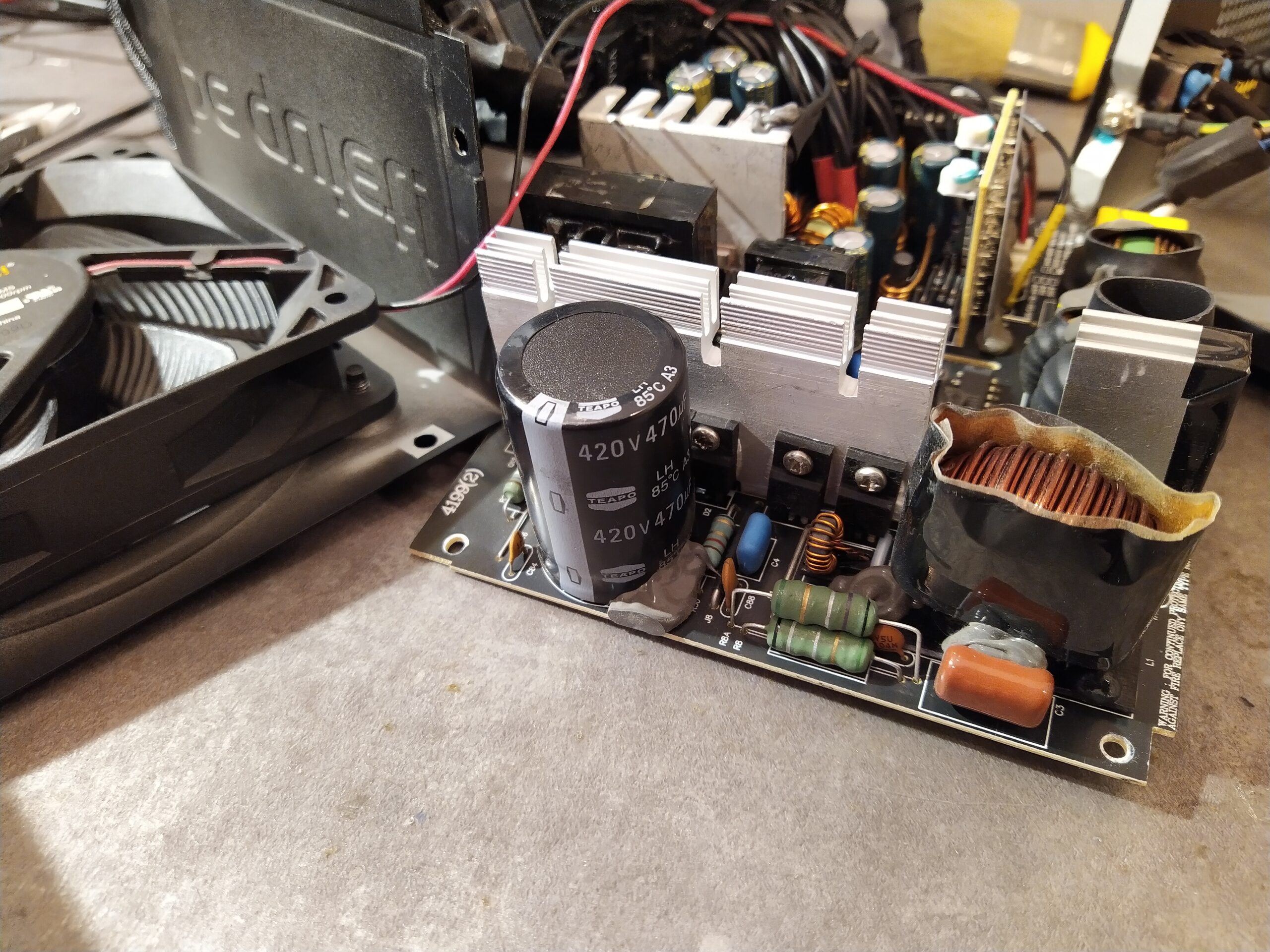

   Po rozebrání zdroje jsem zkontroloval hlavní filtrační kondenzátor. Skutečně byl vadný. Měření ukázalo, že kondenzátor měl kapacitu 0 a ESR také 0. Vzhledem k tomu, že zdroj byl uvnitř velmi čistý, odhaduji, že byl v provozu jen krátce. Kondenzátor ze zdroje tak spíše vykázal výrobní vadu než poškození vlivem opotřebení.

   Pozn. Na této opravě mě zaujalo, že zdroj vykazoval chování, které odpovídá naprosto běžné závadě step-down měniče, ale ve skutečnosti byla závada zcela jinde.
