Oprava PC zdroje Corsair CV550

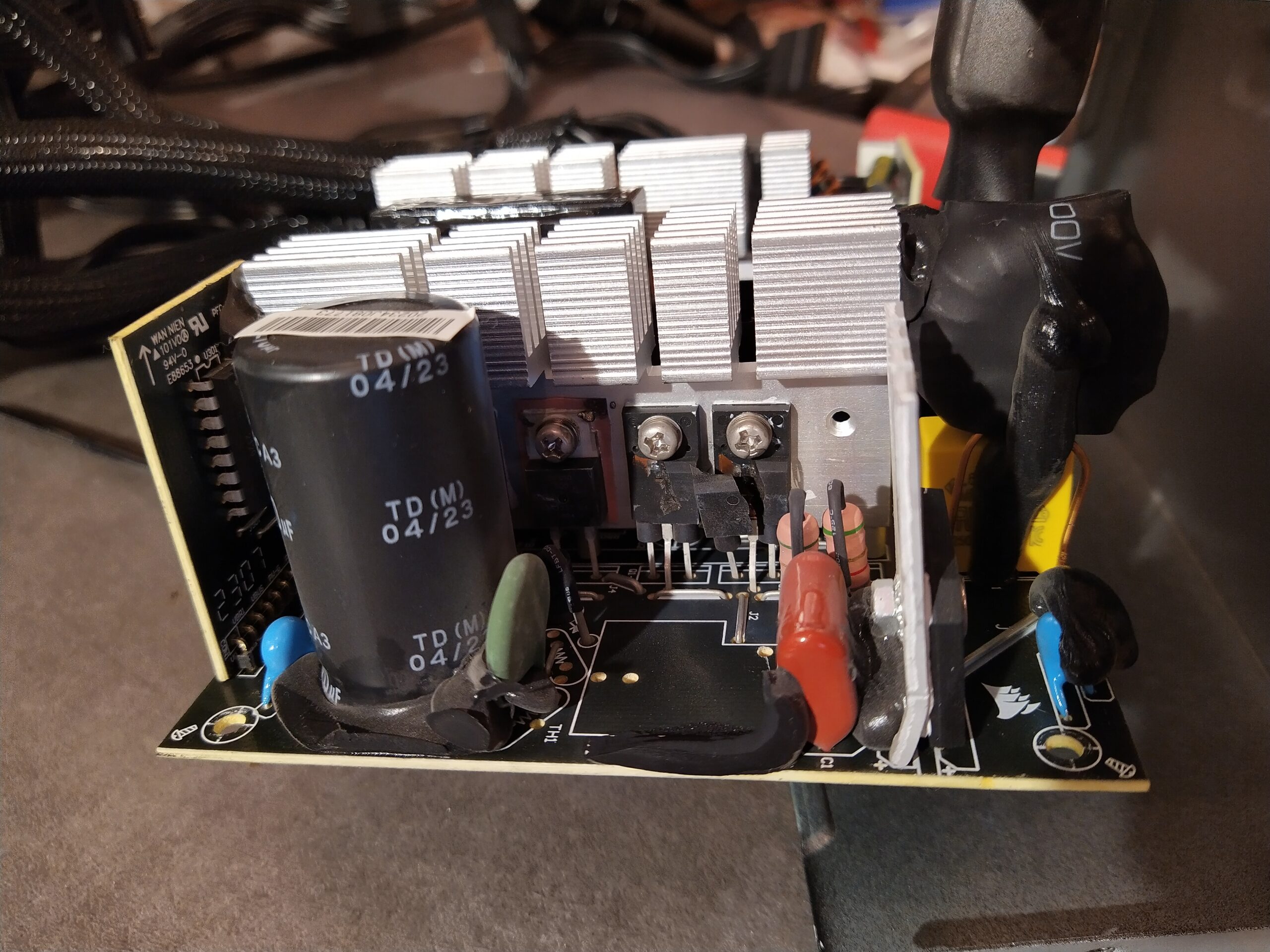

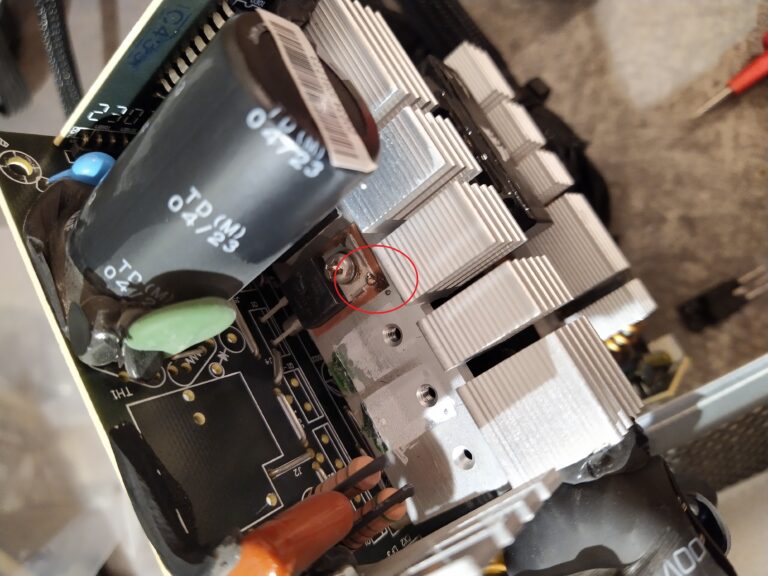

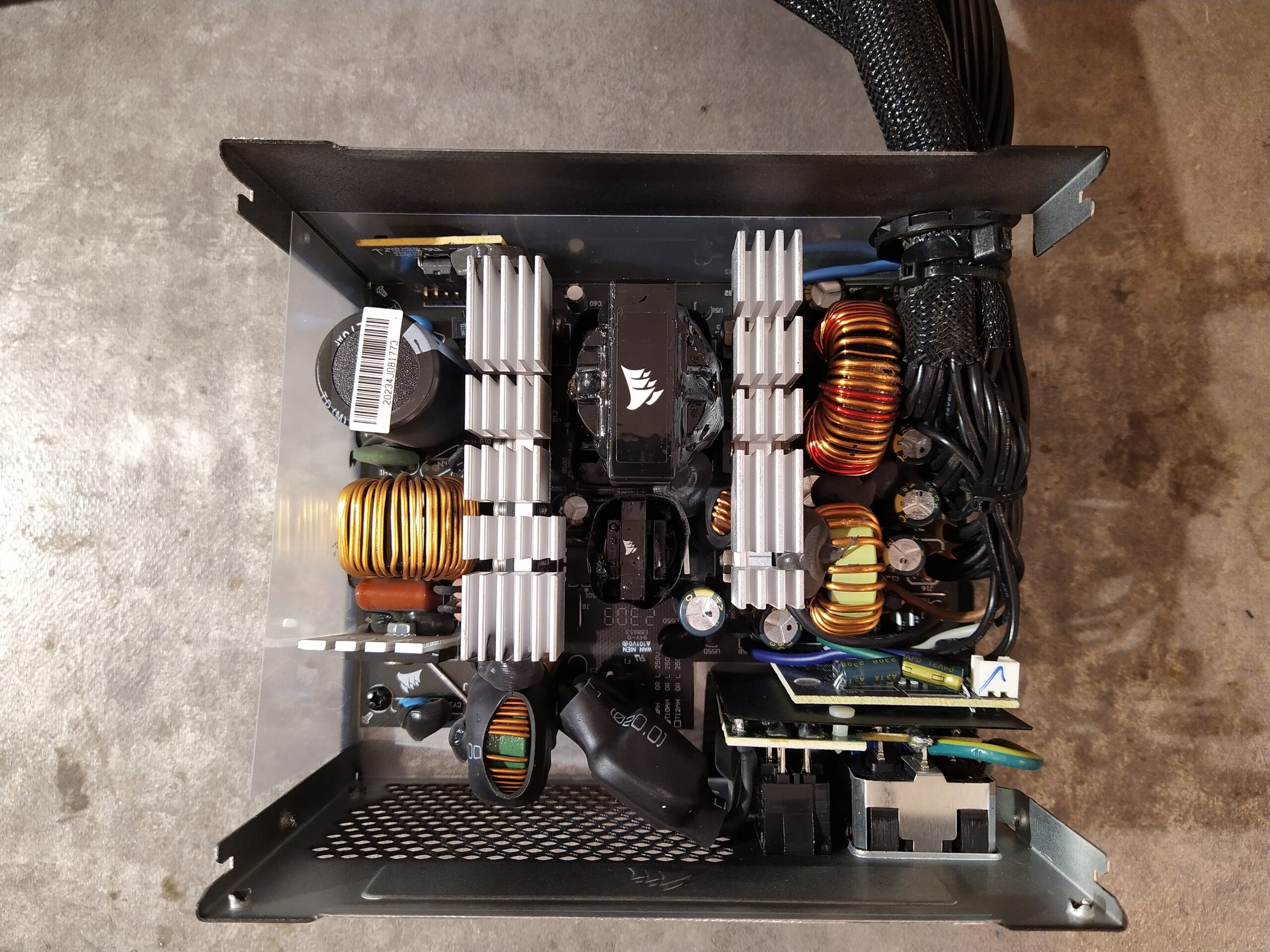

   Při prvním prohlédnutí zdroje jsem si všiml, že tranzistory v PFC jsou viditelně prasklé. Zdroj jsem proto ani nezkoušel zapínat a rovnou ho rozebral. Po rozebrání jsem si všiml, že hlavní dioda PFC má opálený roh a chladič, na kterém je přišroubována je kousek od diody také opálený. To naznačovalo, že zřejmě došlo ke zkratu diody na chladič cizím předmětem, což vedlo k destrukci tranzistorů PFC a poruše zdroje.

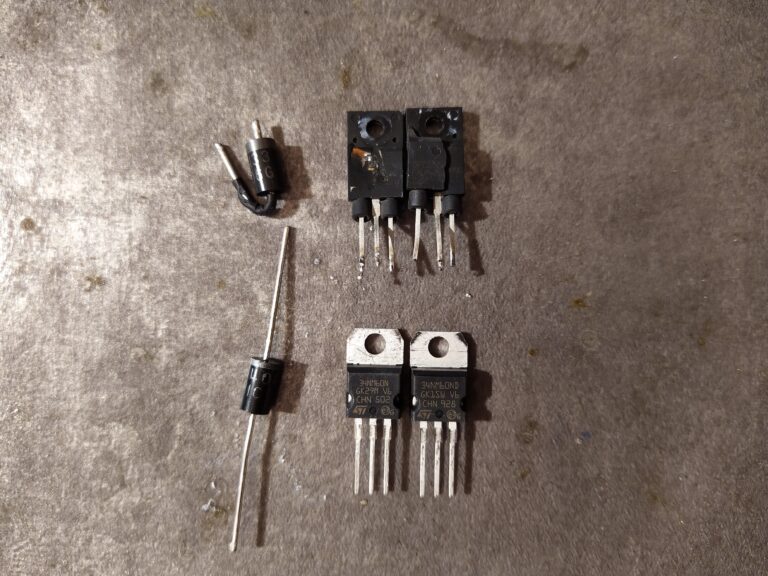

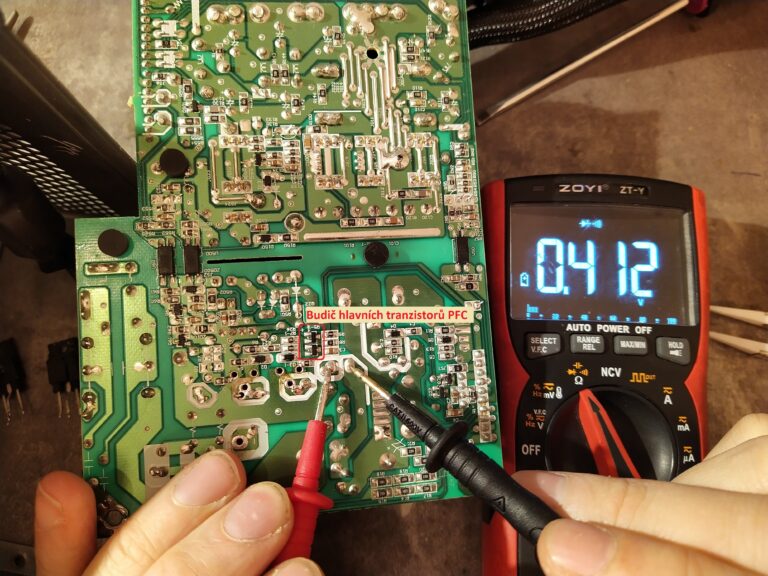

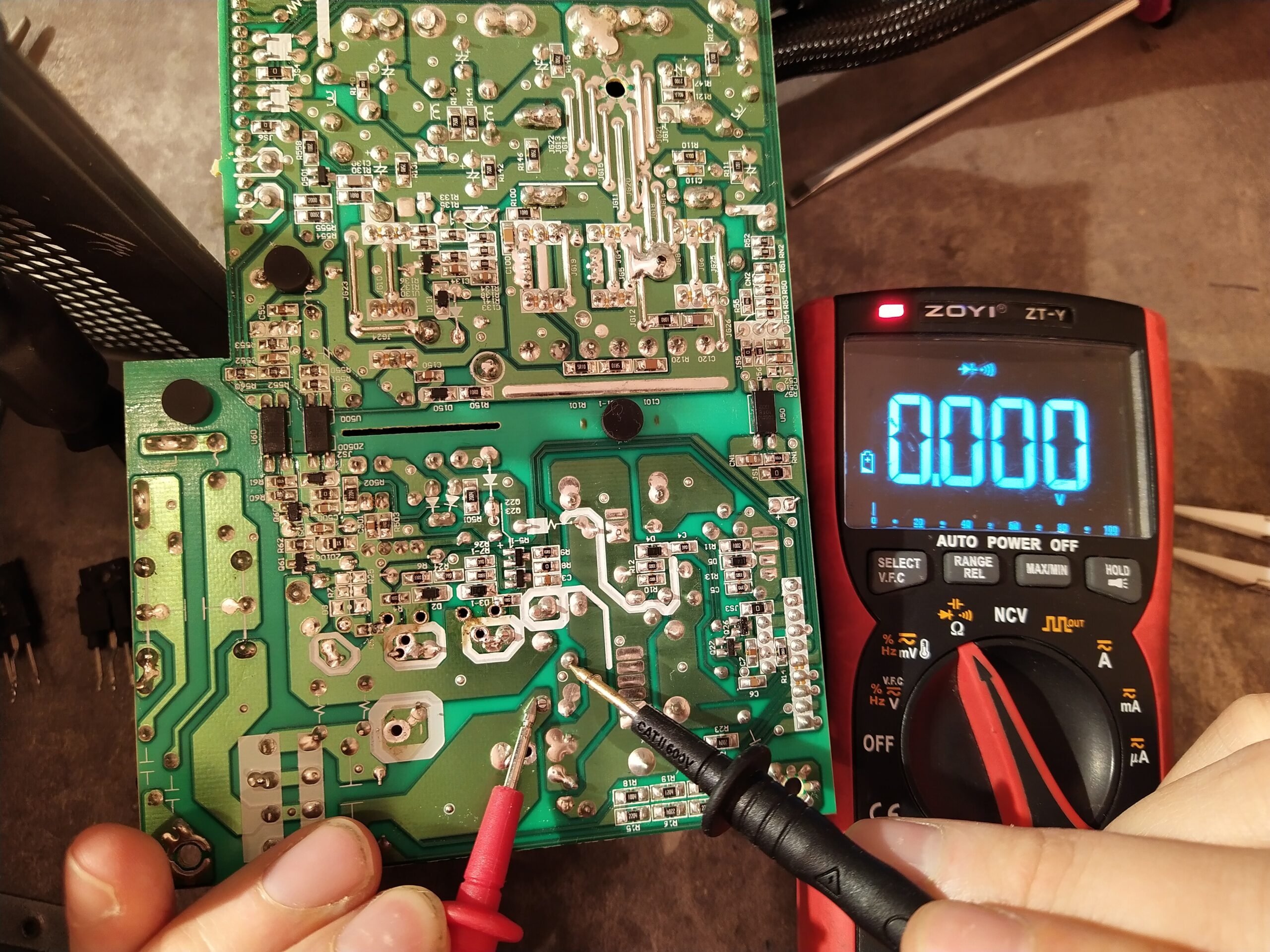

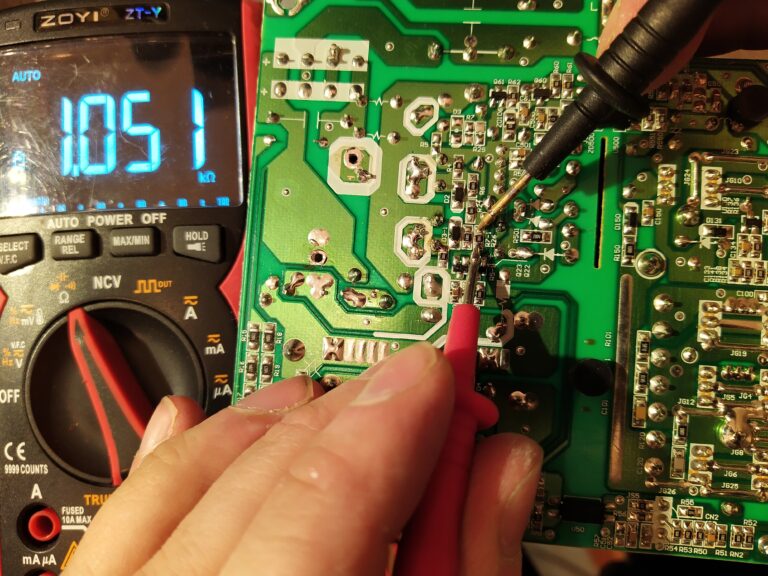

   Začal jsem tedy s postupnou kontrolou všech prvků v okolí diody a tranzistorů PFC. Hlavní dioda, na které vznikl zkrat byla v pořádku, ale kromě tranzistorů odešla také bypassová dioda a jeden rezistor v buzení. Hlavní tranzistory PFC jsou z řídicího obvodu ovládány přes tranzistorový budič, který byl však v pořádku. Z toho důvodu bylo pravděpodobné, že i řídicí obvod mohl přežít. Doufal jsem v to 🙂

   Pozn. v případě destrukce hlavních tranzistorů v jakémkoli měniči je při opravě důležité vždy pečlivě zkontrolovat všechny součástky „kolem“, především v buzení. Dostane-li se vysoké napětí z drain tranzistoru do jeho buzení, je pravděpodobné, že v buzení odejdou i další součástky, včetně řídicího obvodu.

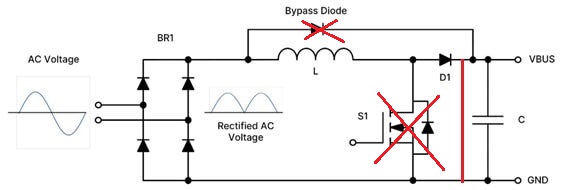

   Zmiňovaný cizí předmět ve zdroji způsobil zkrat katody hlavní diody PFC na zem a tudíž zkrat hlavního filtračního kondenzátoru. To vysvětlovalo i míru opálení diody.
