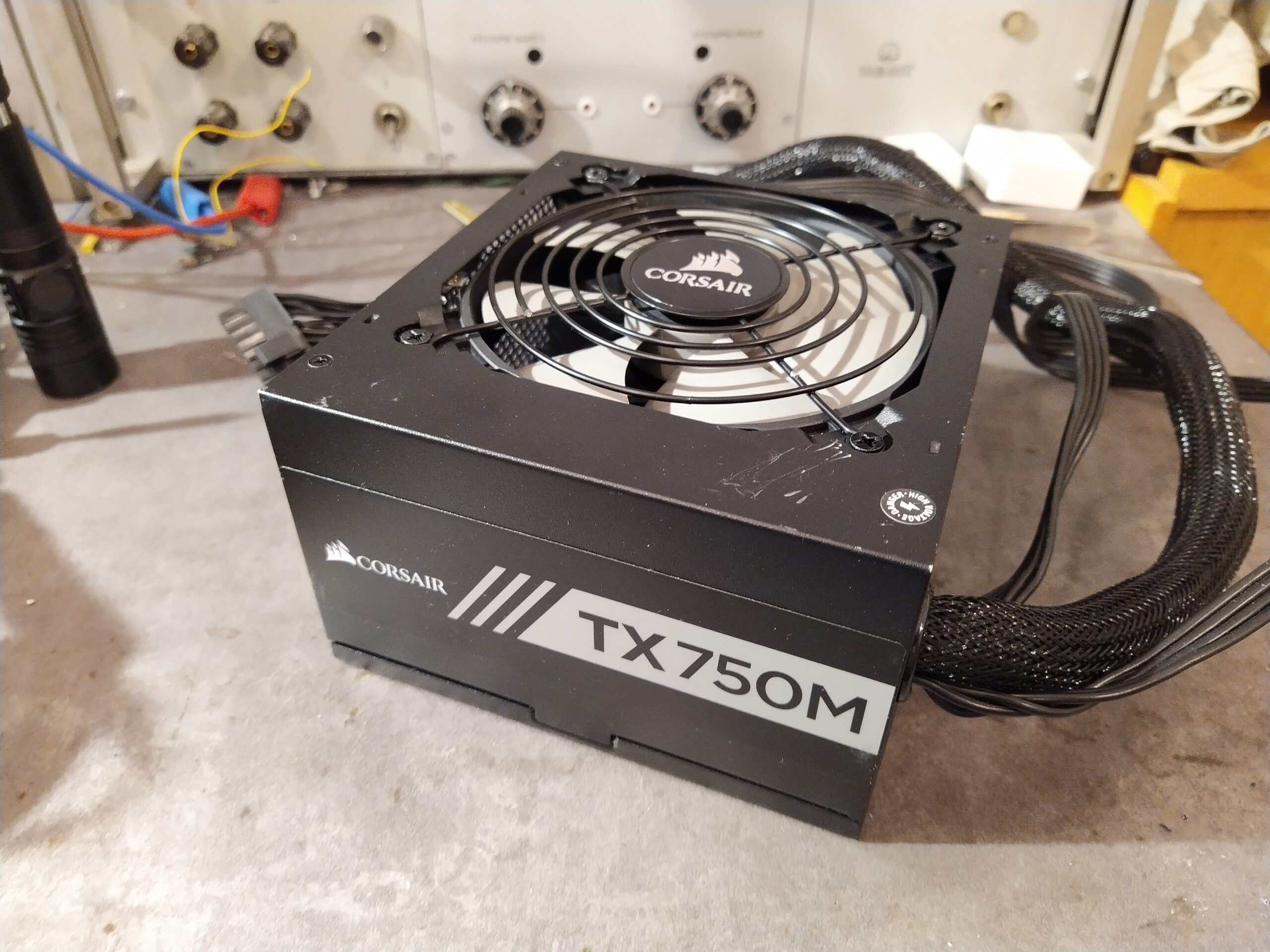

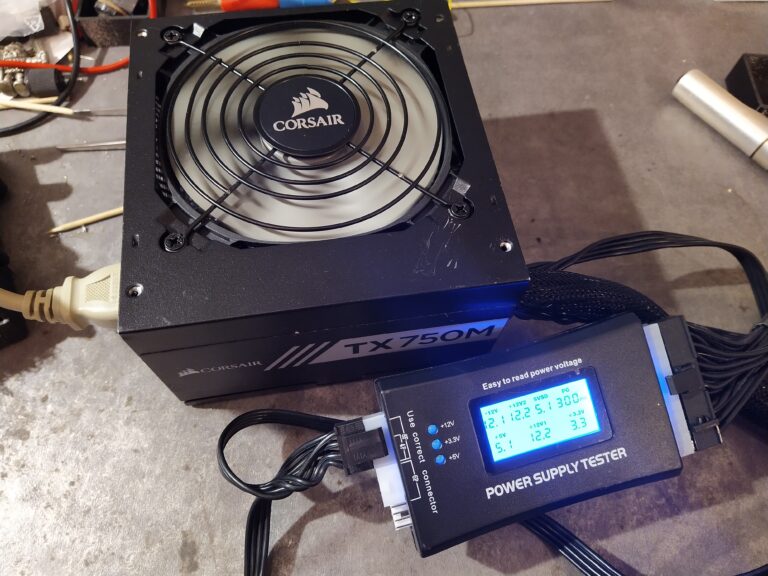

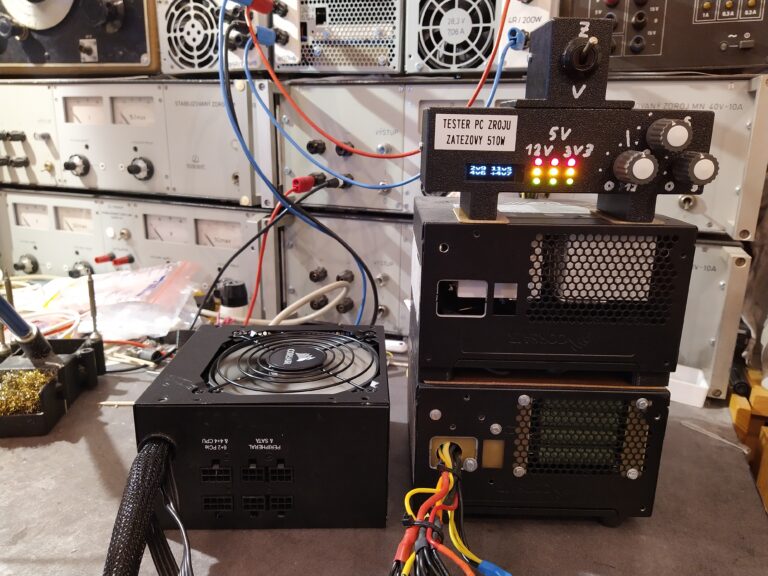

Oprava PC zdroje Corsair TX750M

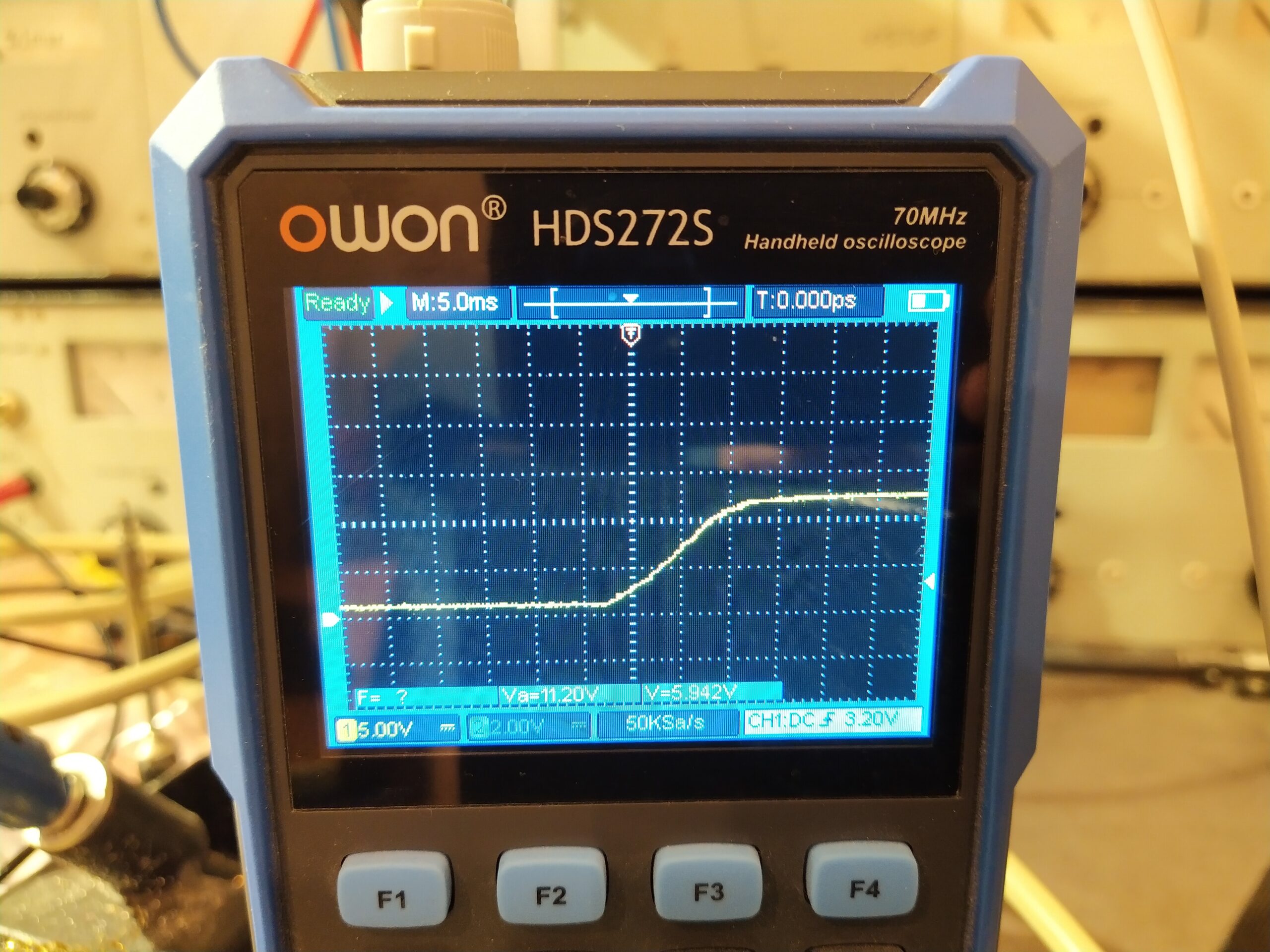

   Při okamžitém vypnutí zdroje po pokusu o zapnutí bylo téměř jisté, že závada bude v jednom ze step-down měničů: +5V nebo +3,3V. Jako první jsem tedy vzal osciloskop a měřil napětí na jednotlivých větvích zdroje po startu. Větev +12 V byla v pořádku a větve +5 V i +3,3 V byly obě bez napětí.

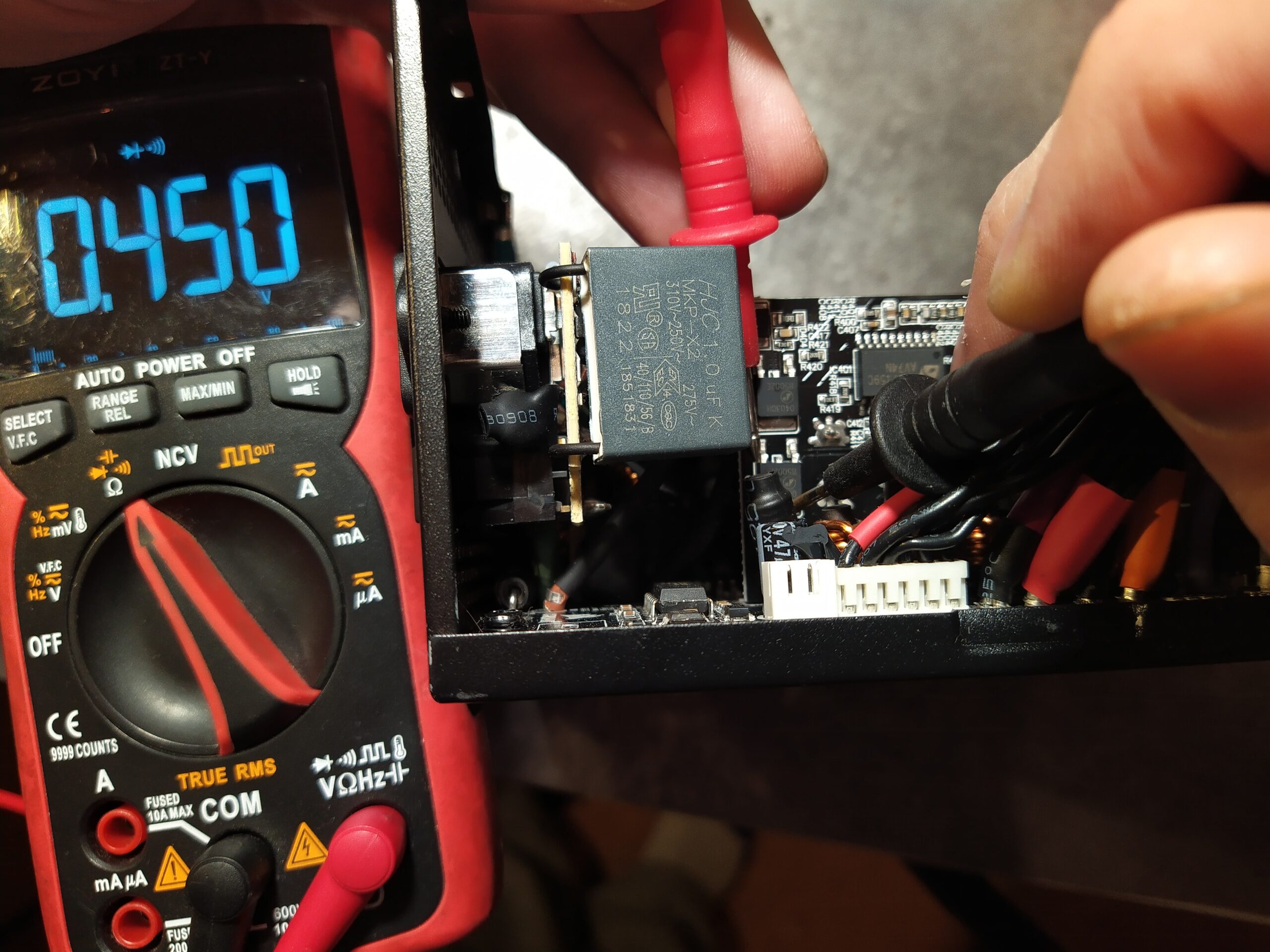

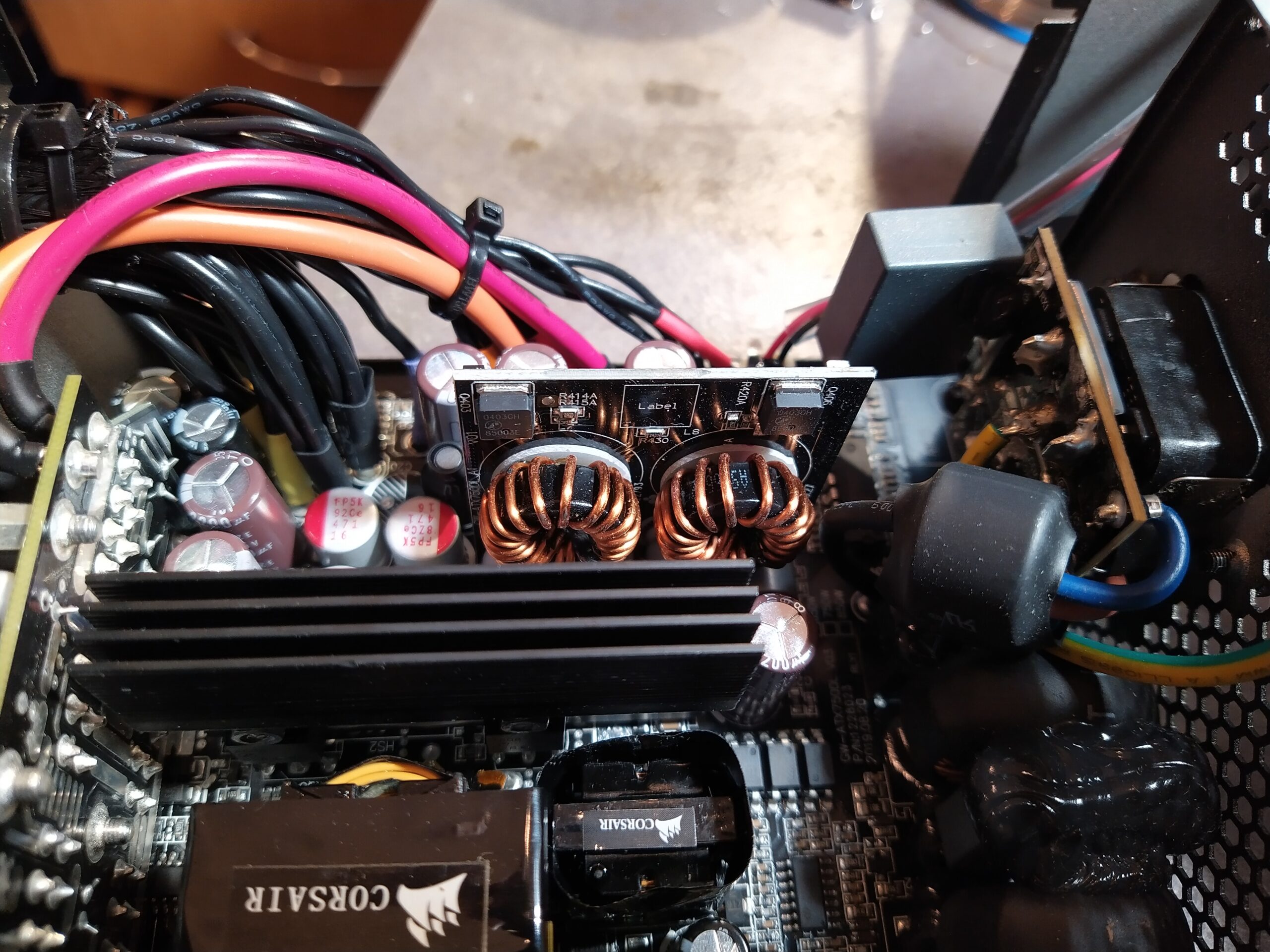

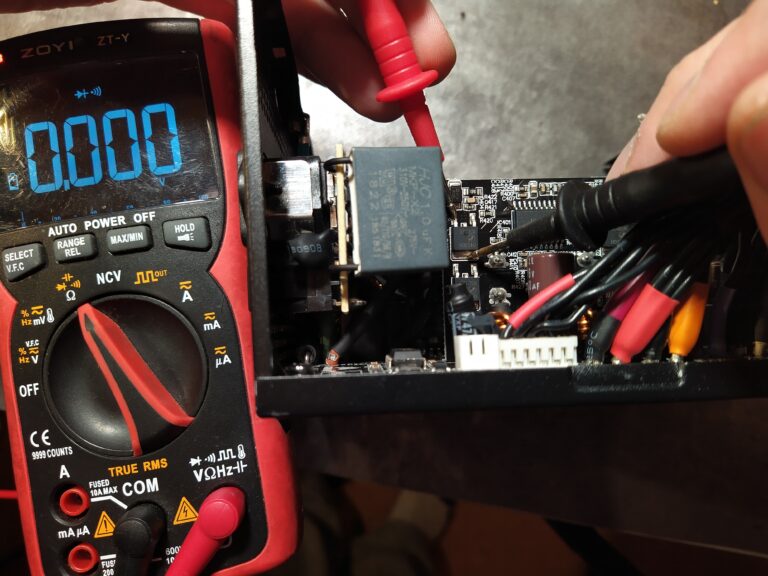

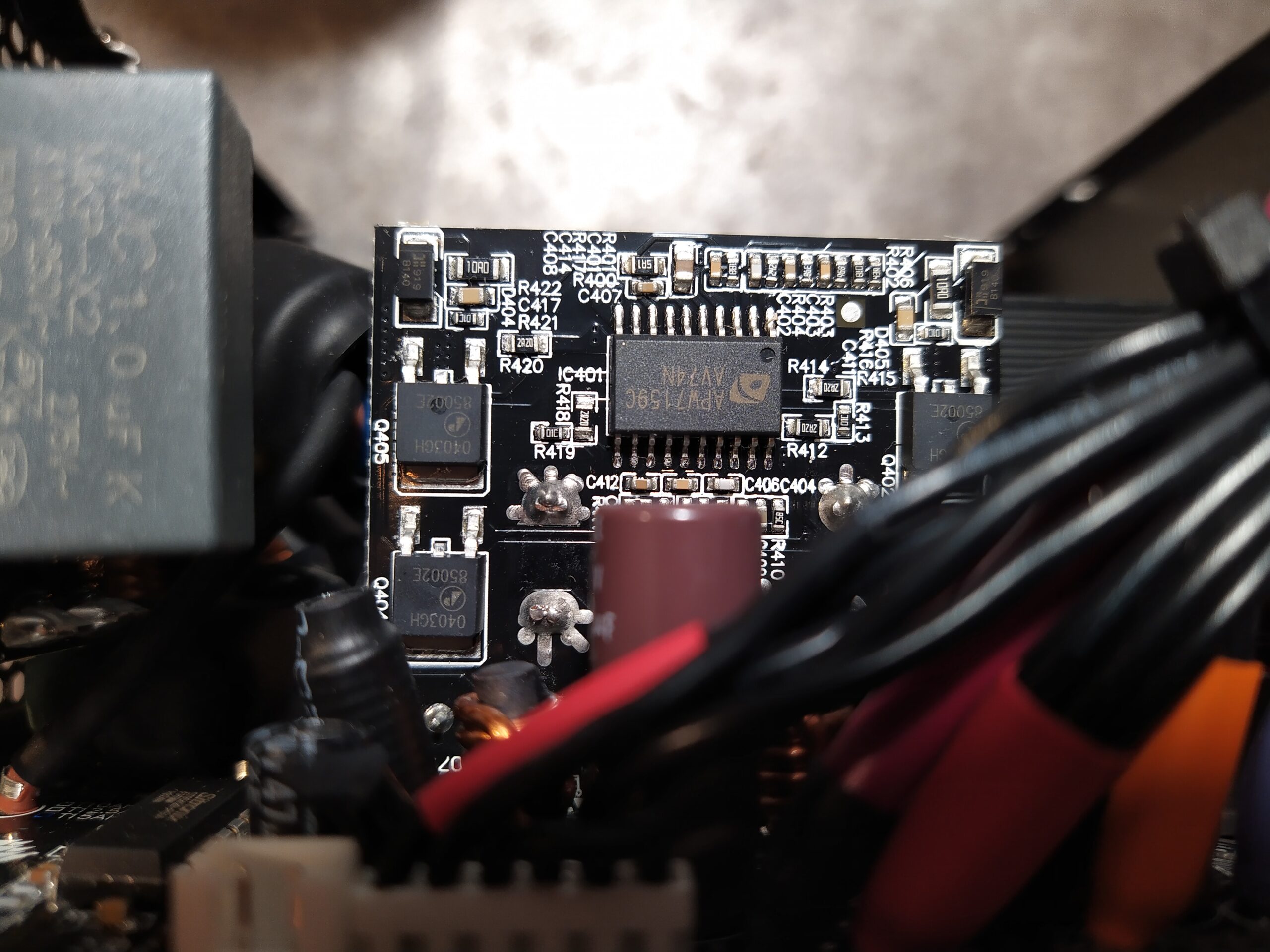

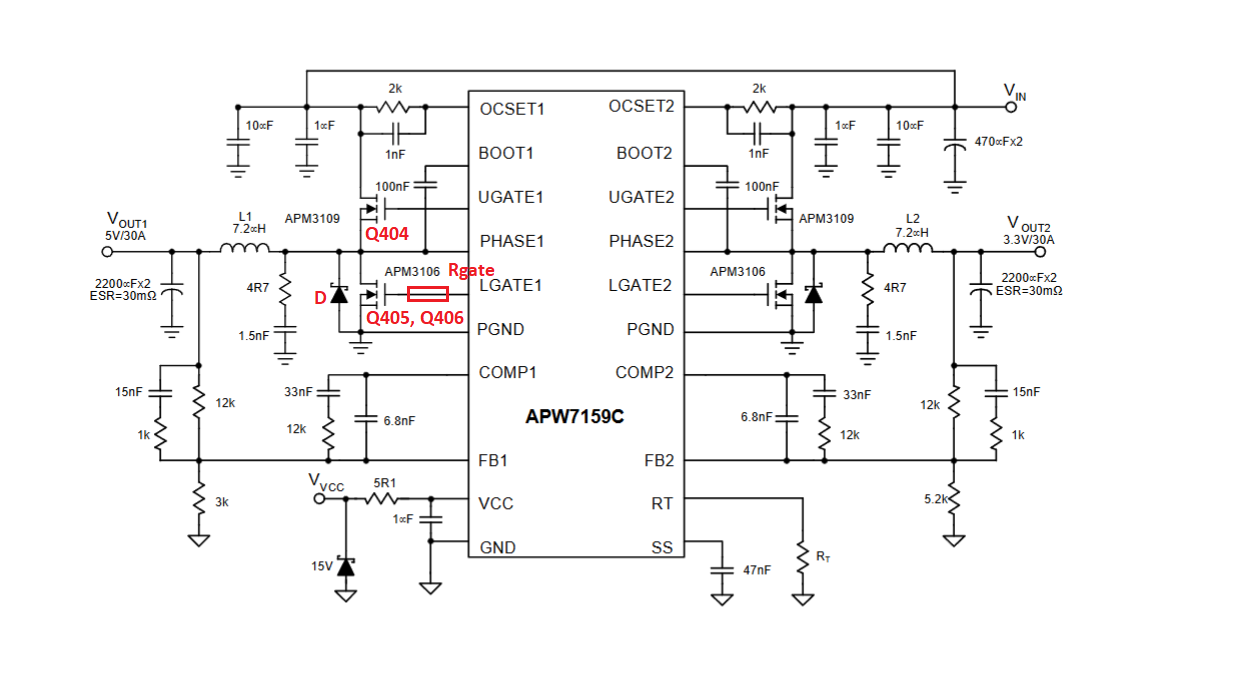

   Zdroj jsem rozebral, vyčistil a našel step-down měnič. V tomto zdroji je použit k řízení obou step-down měničů jeden integrovaný obvod, konkrétně APW7159C od fy. ANPEC. DPS s měniči je velmi dobře přístupná i bez vyletování ze zdroje. Diodovým testem na multimetru jsem změřil výkonové prvky na desce a zjistil jsem, že jsou zřejmě vadné prvky Q405, Q406 a dioda nad Q405. Avšak na DPS bylo celkem 6 tranzistorů a každý měnič přeci potřebuje jen 2 tranzistory. To mi potvrdilo i typické zapojení obvodu APW7159C z datasheetu. Po následném studiu DPS jsem zjistil, že low-side FETy jsou v obou měničích zdvojené – proto 6 tranzistorů 🙂 A dioda nad Q405 je rychlá dioda, zapojená paralelně k Q405 a Q406, viz datasheet. Jsou-li tyto 3 součástky zapojeny paralelně, je pravděpodobné, že vadná je pouze jedna z nich.

   Pozn. Při poruše paralelního zapojení tranzistorů nebo diod vlivem průrazu přechodu (diodovým testem na multimetru měříme zkrat) je pravděpodobné, že vadná je pouze jedna součástka. Jen ji objevit 🙂 Není-li složité součástky odpojit/vyletovat z obvodu nebo v případě, že není k dispozici původní typ použité součástky je nejjednodušším řešení vyletovat všechny paralelně zapojené součástky a buď vyměnit pouze vadnou (je-li k dispozici původní typ) nebo vyměnit všechny. Je-li k paralelně spojeným součástkám špatný přístup a odpojovat všechny součástky by bylo složité, je další možností připojit toto paralelní zapojení v opačné polaritě (katoda + a anoda -) ke zdroji a pustit přes to proud. Proud poteče pouze přes vadnou součástku a ta se začne zahřívat. Toto zahřívání lze pozorovat termokamerou nebo po delší době i rukou.

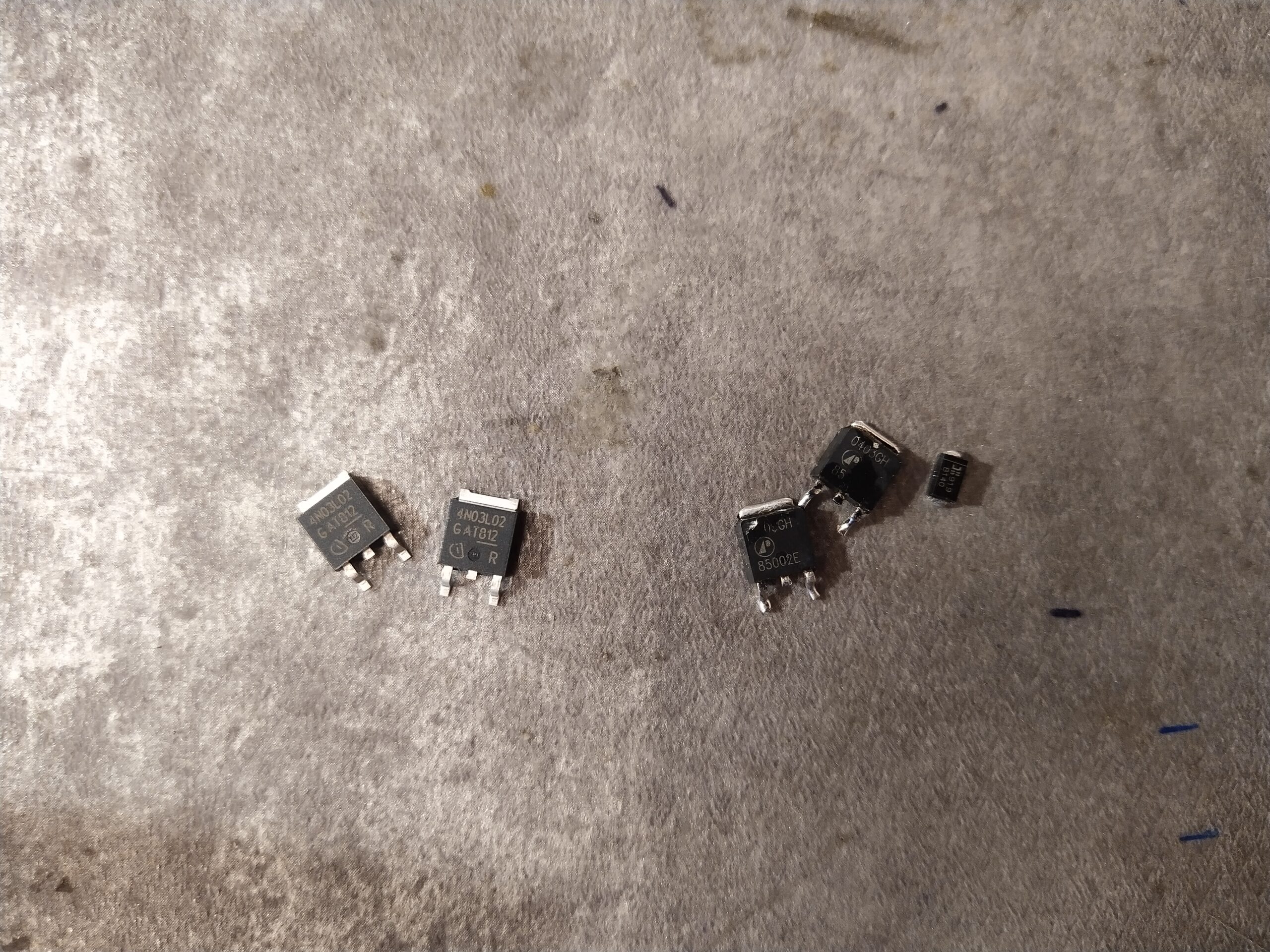

   Já jsem začal vyletováním diody, která byla v pořádku a tak jsem vyletoval i oba tranzistory s tím, že původní typ tranzistorů – AP0403GH jsem neměl a věděl jsem, že je budu muset nahradit. Vadný byl nakonec pouze tranzistor Q406. Poté jsem ještě proměřil rezistory vedoucí od řídicího obvodu do gate tranzistorů. Ty byly v pořádku. Z toho jsem usoudil, že řídicí obvod by také mohl být v pořádku.

   Pozn. V případě poruchy nějakého výkonového FETu jsou rezistory, které vedou od řídicího obvodu do gate daného FETu dobrým vodítkem k tomu, jak poznat stav řídicího obvodu. Je-li rezistor vadný, pak s největší pravděpodobností bude vadný i řídicí obvod a naopak.
