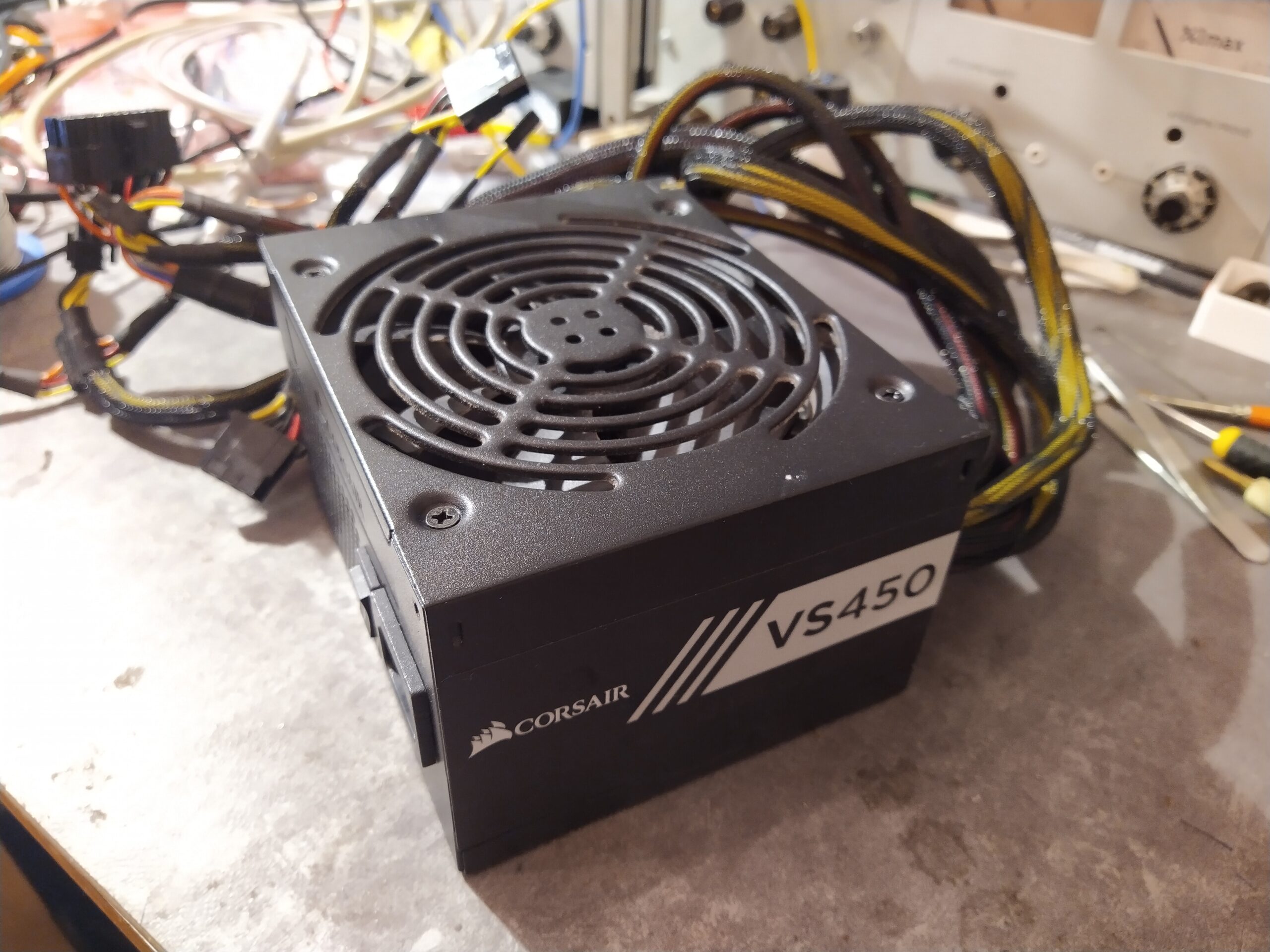

Oprava PC zdroje Corsair VS450
Co se stalo?
Po zapnutí se zdroj do 1 s vypnul. Následné měření ukázalo, že na +3,3V větvi bylo přepětí. Napětí přesahovalo 4 V.
Analýza poruchy ATX zdroje Corsair VS450
Můj oblíbený tester zdrojů z Aliexpressu se po připojení ke zdroji pouze na krátko rozsvítil a hned zhasl. To znamená, že pomocný zdroj je zřejmě v pořádku a že chyba bude v hlavním zdroji, který je krátce po startu vypnut obvodem dohledu. Analýzu zdroje jsem začal tradiční kontrolou výstupních napětí pomocí osciloskopu:

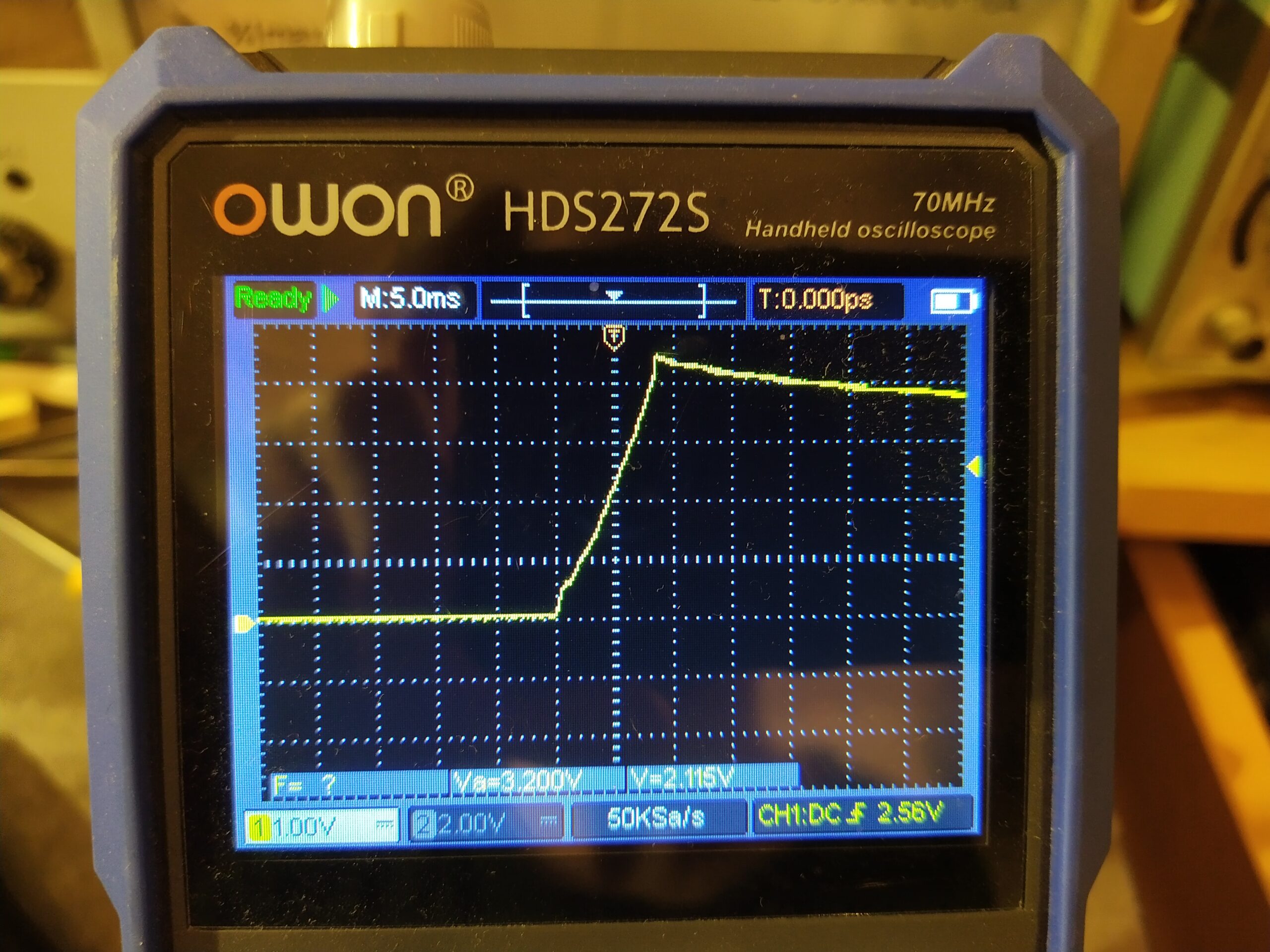

- napětí +3,3 V – a hned chyba! 🙂 Napětí vystoupalo až na 4,5 V a pak se zdroj vypnul.

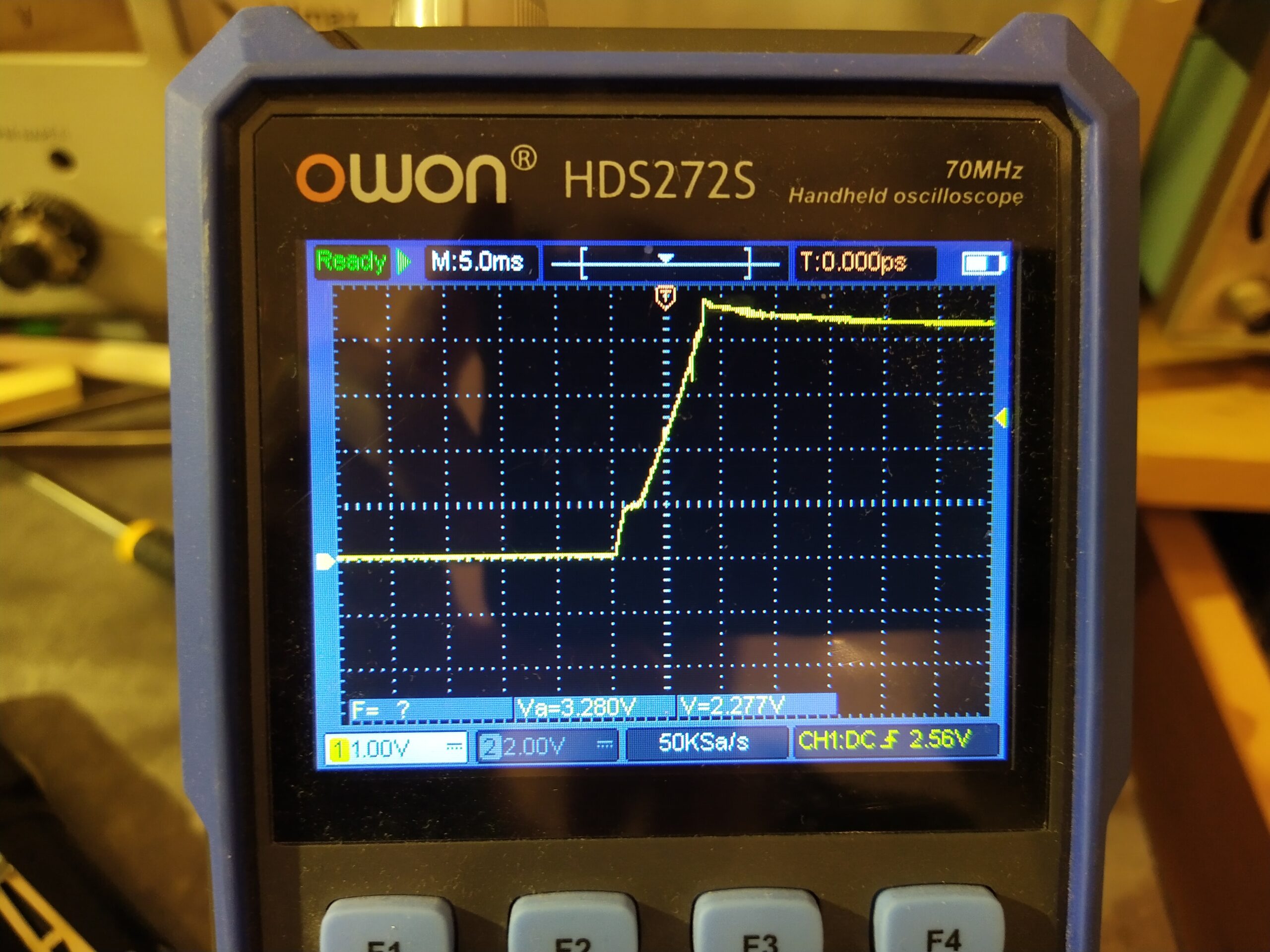

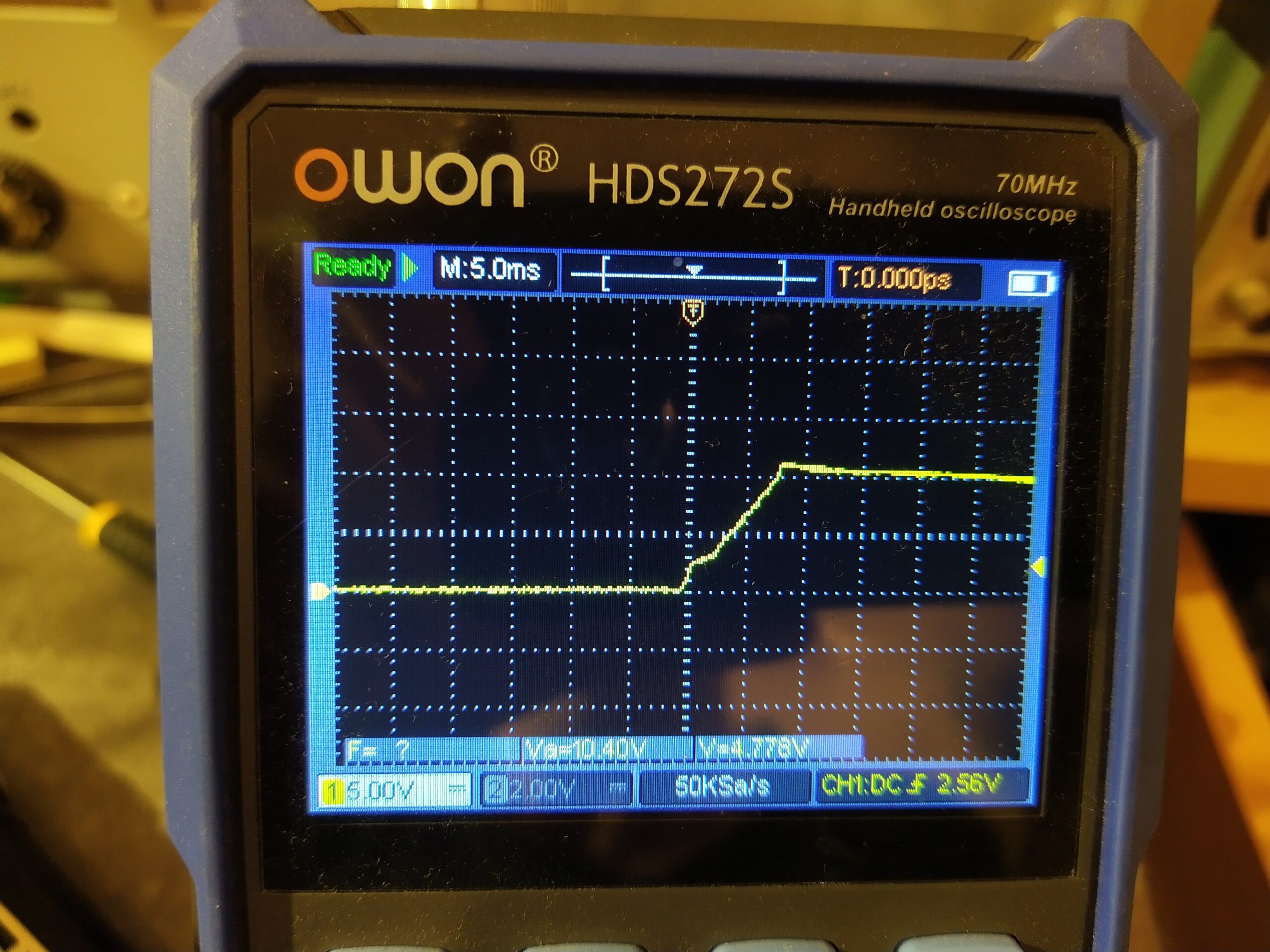

- pro jistotu jsem zkontroloval i napětí +5 V a +12 V – obě větve byly v pořádku

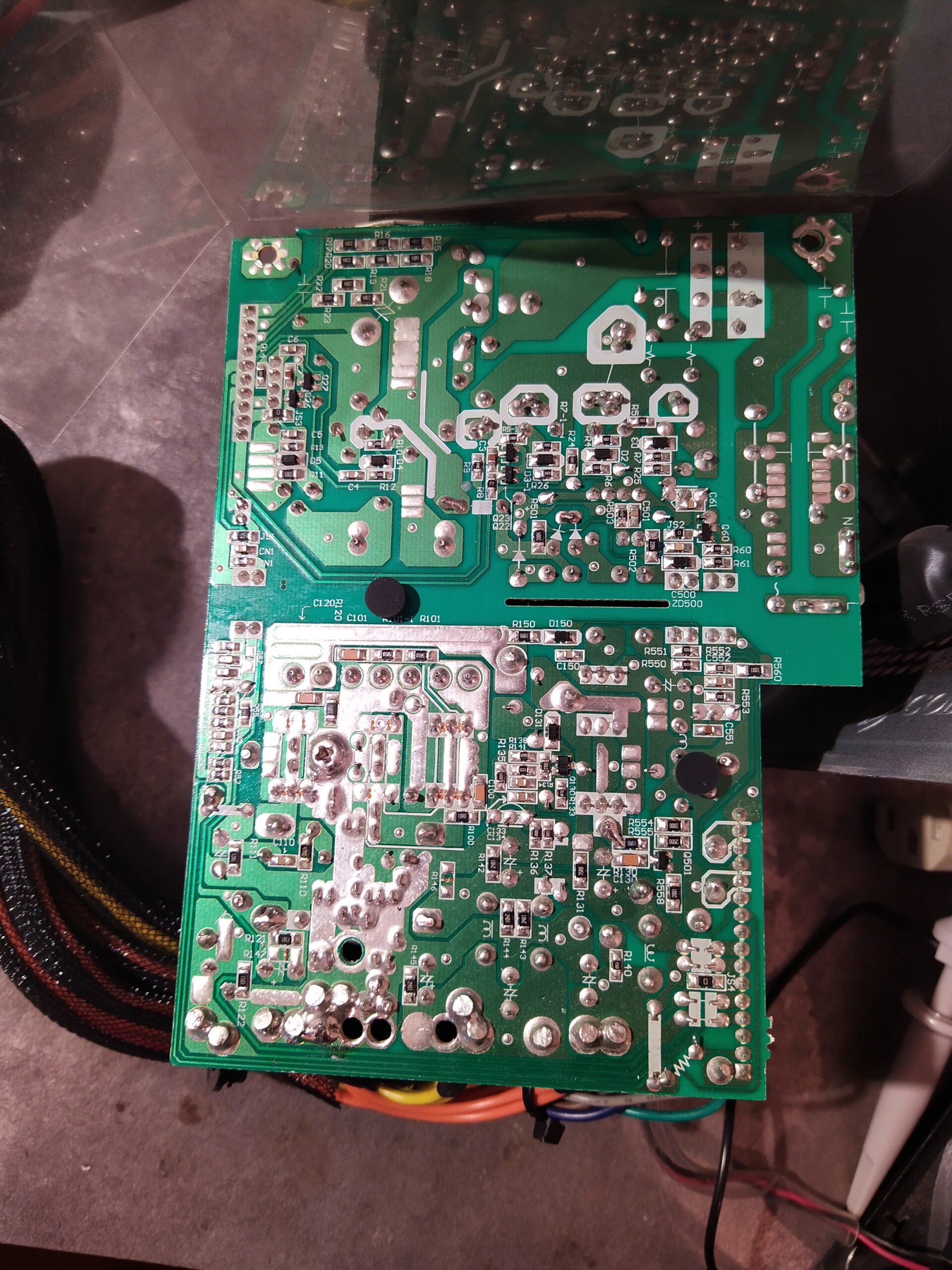

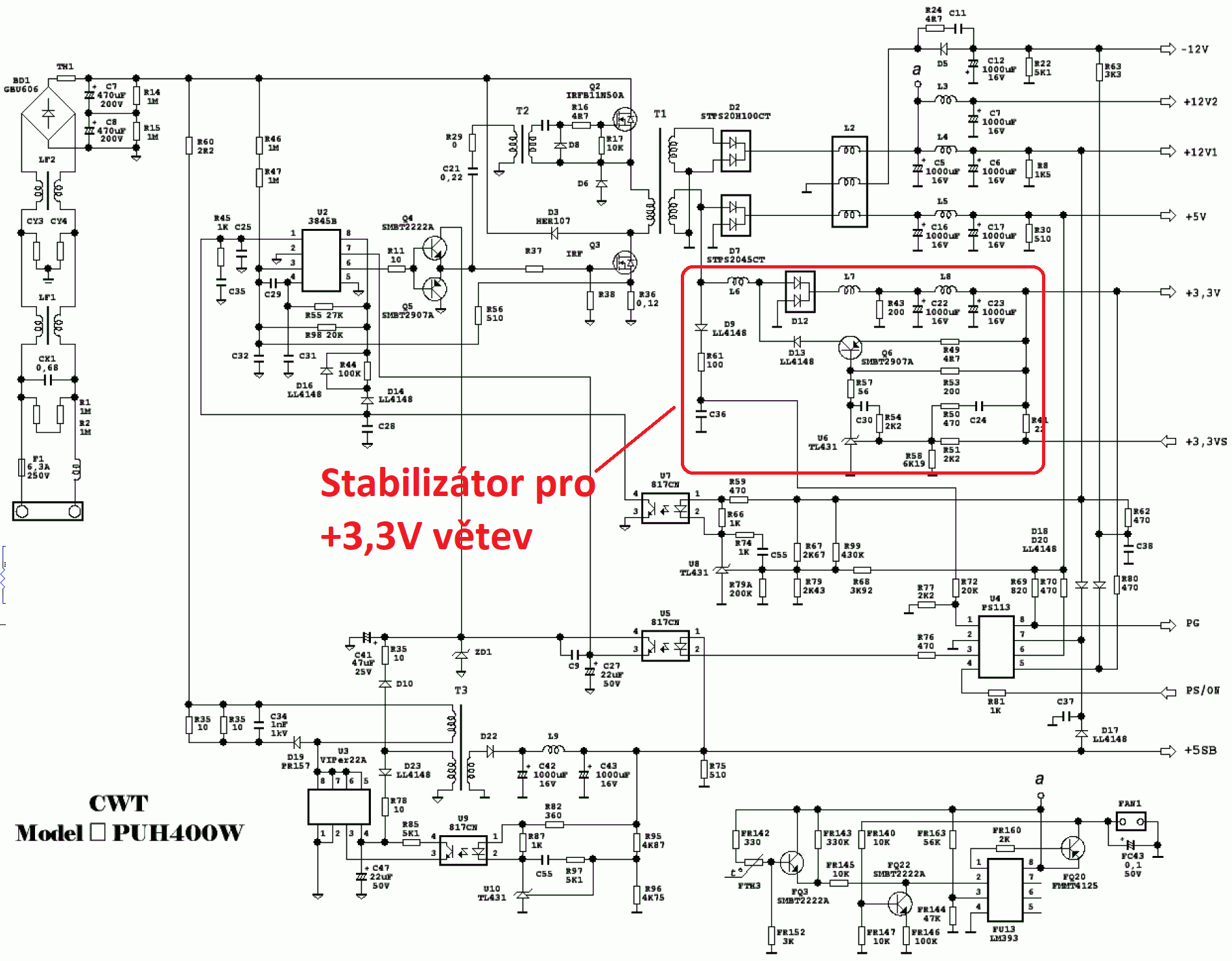

Po rozebrání zdroje jsem zjistil, že zdroj je klasické koncepce – hlavní transformátor má vícero vinutí pro jednotlivé větve s tím, že napětí +3,3 V je vytvářeno ze společného vinutí pro +5 V pomocí stabilizátoru. Podle chování zdroje jsem se zaměřil právě na stabilizátor napětí pro +3,3V větev. Na stránkách Danyka jsem našel schéma jiného zdroje, které mi přišlo přehledné 🙂 a které by mohlo nejvíce odpovídat zapojení mého zdroje.
Pozn. opravy PC zdrojů jsou výhodné v tom, že většinou nepotřebujete schéma konkrétního modelu, ale stačí najít podobné. Na počítačových zdrojích zatím (2025) není moc co vymýšlet a všechny zdroje jsou si velmi podobné. Největší rozdíly mezi zdroji jsou v tom, jestli má hlavní transformátor vícero vinutí pro jednotlivá napětí a nebo jestli obsahuje pouze vinutí pro +12 V a zbylá napětí jsou vytvářena pomocí step-down měničů.

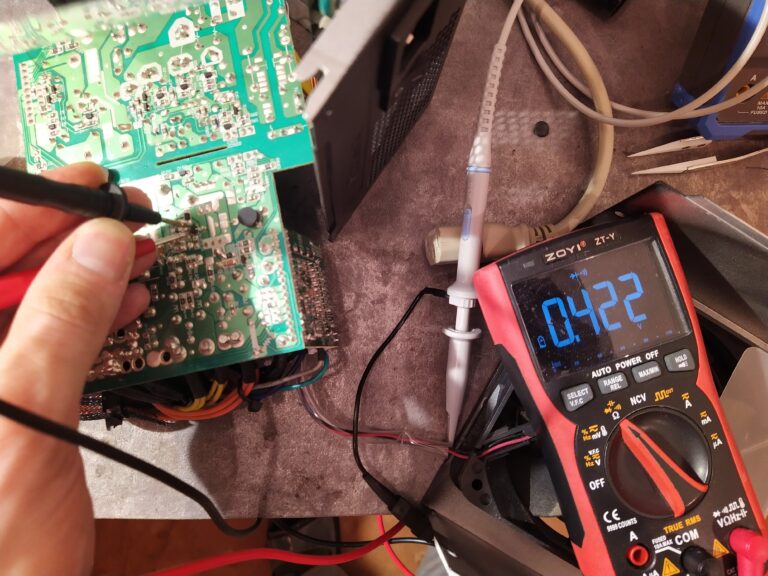

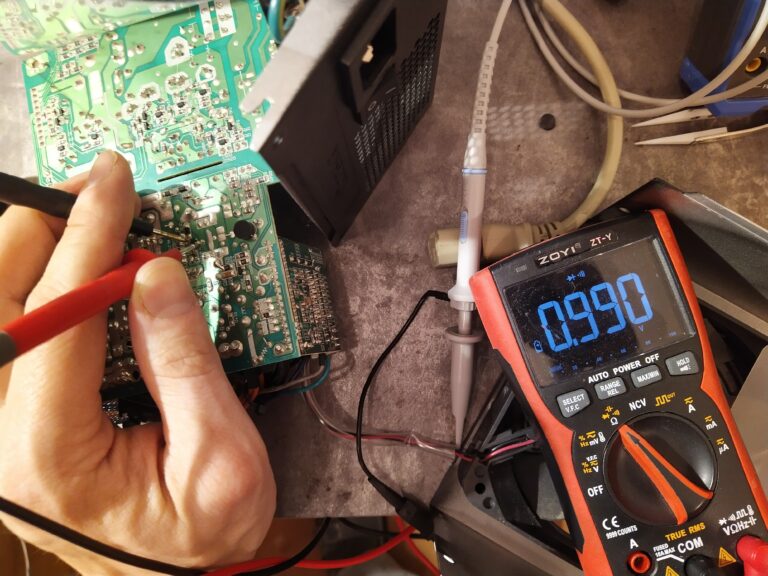

Jako první jsem zkontroloval aktivní prvky. Diody byly v pořádku, ale tranzistor Q6 dle schématu a Q130 dle popisu na DPS měl přerušený/upálený přechod BC a tudíž stabilizátor nemohl fungovat.
Oprava ATX zdroje Corsair VS450

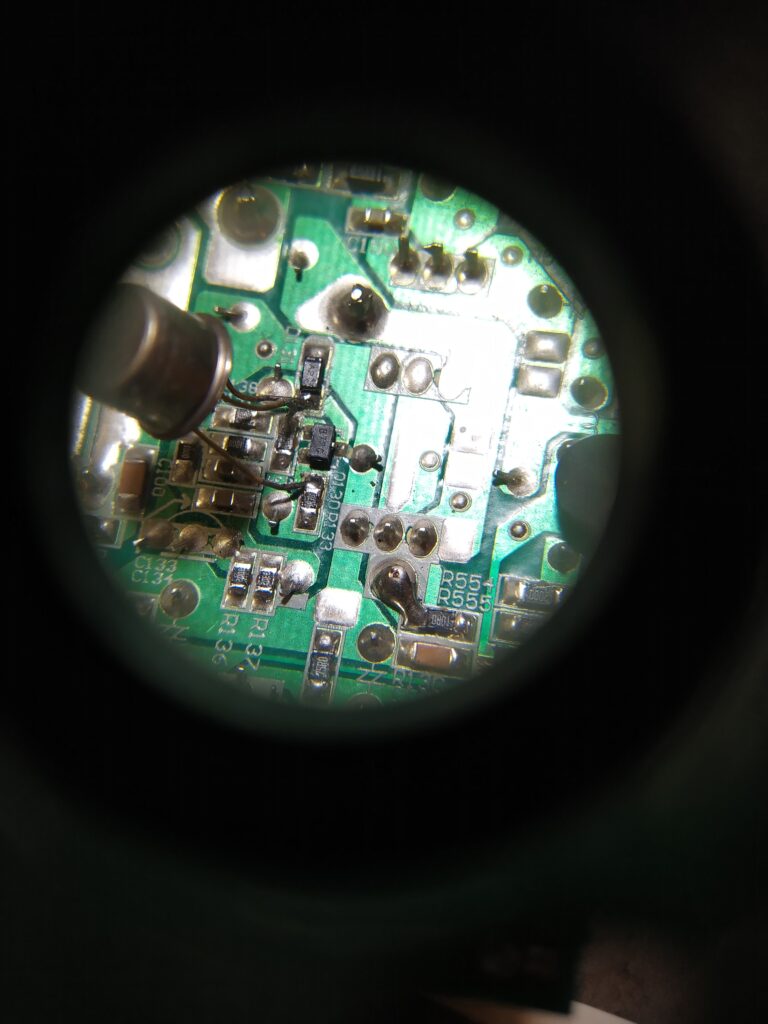

Pro opravu zdroje bylo vhodné zjistit typ použitého tranzistoru ve stabilizátoru napětí pro +3,3V větev. Na původním tranzistoru byl vyražen kód B72G. Dle tohoto kódu se mi bohužel nepodařilo z jistotou dohledat konkrétní typ tranzistoru. Pravděpodobný se mi přišel tranzistor KST56 nebo FMMTA56, oba dle datasheetů označované 2G. Ale co s tím? 🙂 Porovnal jsem hlavní parametry těchto tranzistorů s tranzistorem SMBT2907A v Danykově schématu a vyšlo mi, že nový tranzistor by měl mít alespoň následující parametry:
UCB0, UCE0 – alespoň 60 V, IC – alespoň 500 mA. Tranzitní kmitočet bude stačit 100 MHz. Pouzdro – SOT23.

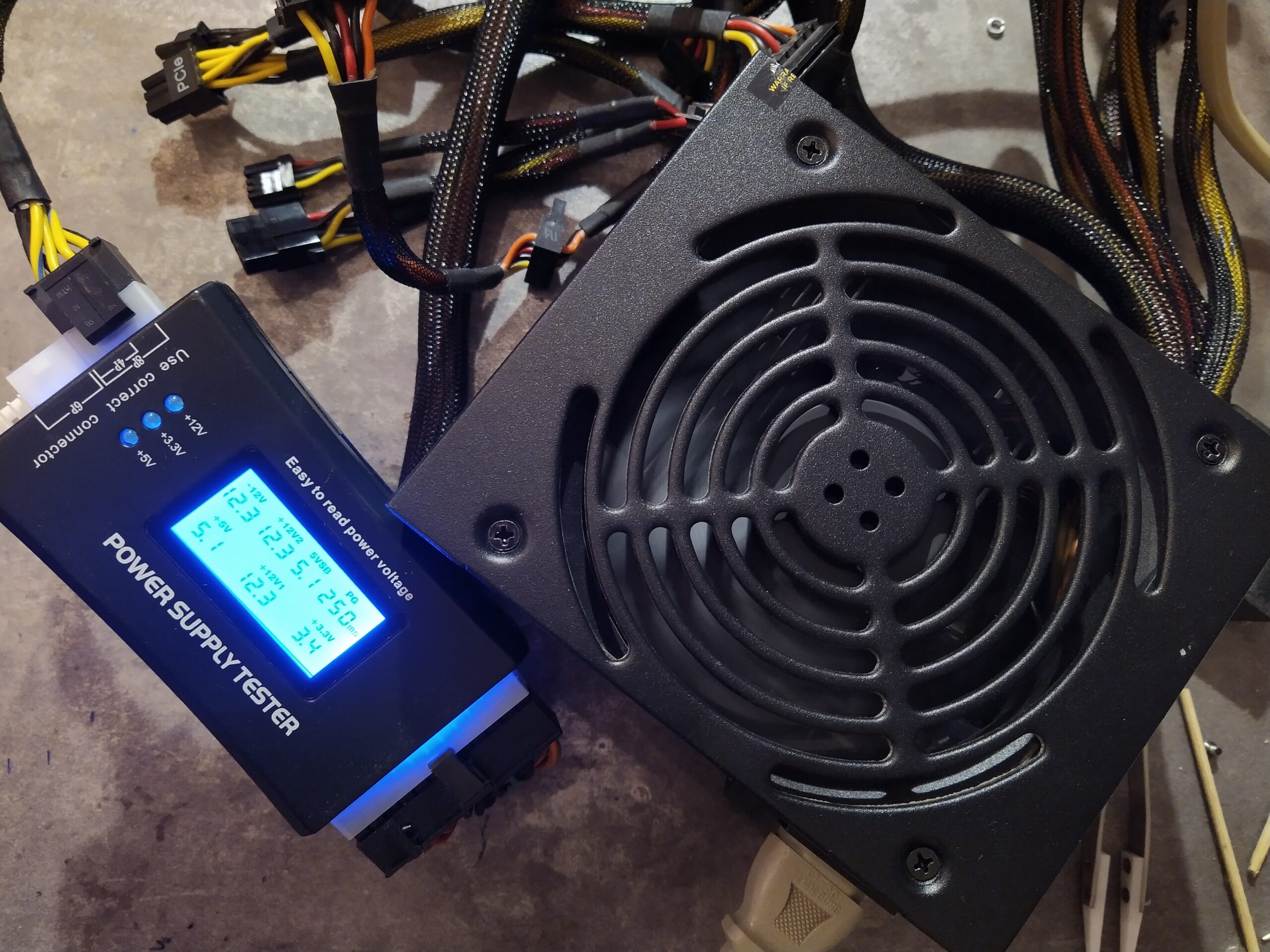

Po prohledání zásob jsem zjistil, že tranzistor s takovými parametry doma nemám. Zdroj jsem ale vyzkoušet chtěl. Do zdroje jsem naletoval tranzistor s nejbližšími parametry, který jsem doma měl. – KFY18 a zdroj jsem zapnul. Zdroj naběhl bez problémů 😀 Následně jsem na TME vytipoval a objednal vhodnější tranzistor – 2SAR544R s parametry:
UCB0, UCE0 – 80 V, IC – 2,5 A. Tranzitní kmitočet 280 MHz. Pouzdro – SOT23.
Opraveno
