Oprava PC zdroje Corsair VS550

Co se stalo?

   Ve zdroji Corsair VS550 nefungoval správně pomocný zdroj a tudíž nebylo možné spustit ani zdroj hlavní. Na výstupu pomocného zdroje bylo napětí pouze 1,2 V.

Analýza poruchy ATX zdroje Corsair VS550

   Zdroj po zapnutí a připojení k testeru PC zdrojů nenaběhl, resp. neudělal vůbec nic. Po rozebrání zdroje jsem zkontroloval napětí na hlavním primárním filtračním kondenzátoru – 334 V -> OK. Poté jsem zkontroloval výstupní napětí pomocného zdroje a zde jsem již objevil problém – napětí bylo pouze 1,2 V, namísto 5 V. Následně jsem proměřil postupně hlavní prvky pomocného zdroje:

  1. sekundární dioda – OK
  2. výstupní kondenzátor – ESR OK
  3. transformátor – nebyl přerušen
  4. tranzistor v řídícím obvodu TNY177PN – OK
  5. kondenzátory na primární straně – OK

   Rychlým testem základních komponent bez napětí jsem tentokrát problém neodhalil, tak nezbývalo než měřit za chodu 🙂 Po připojení napájení jsem měřil:

  1. napětí na drain tranzistoru v řídícím obvodu – 334 V -> OK
  2. napětí na diodě optronu – 0 V -> zpětná vazba zdroj neblokuje, závada bude na primární straně
  3. spínací impulsy na drain tranzistoru řídícího obvodu – impulsy chyběly -> špatně – proč?
  4. napětí na pinu EN řídícího obvodu – 2,3 V -> zpětná vazba OK
  5. napětí na pinu BP/M – 5,7 V – na první pohled v pořádku, nicméně tento pin lze dle datasheetu využít pro detekci přepětí skrze jeho připojení přes jednoduchý obvod na speciální vinutí transformátoru

   Následně jsem zkontroloval komponenty obvodu pro detekci přepětí – VR2, D6 (dle katalogového zapojení obvodu) a tím byl problém odhalen. Dioda VR6 byla proražená a kvůlu tomu detekoval řídící obvod přepětí daleko dříve a další spínání nespustil.

   Zde nutno podotknout, že kdybych při první kontrole bez napětí zkontroloval všechny aktivní prvky v pomocném zdroji a ne pouze prvky u kterých předpokládám vyšší pravděpodobnost chyby, problém bych odhalil o něco dříve, nicméně to je život 😀

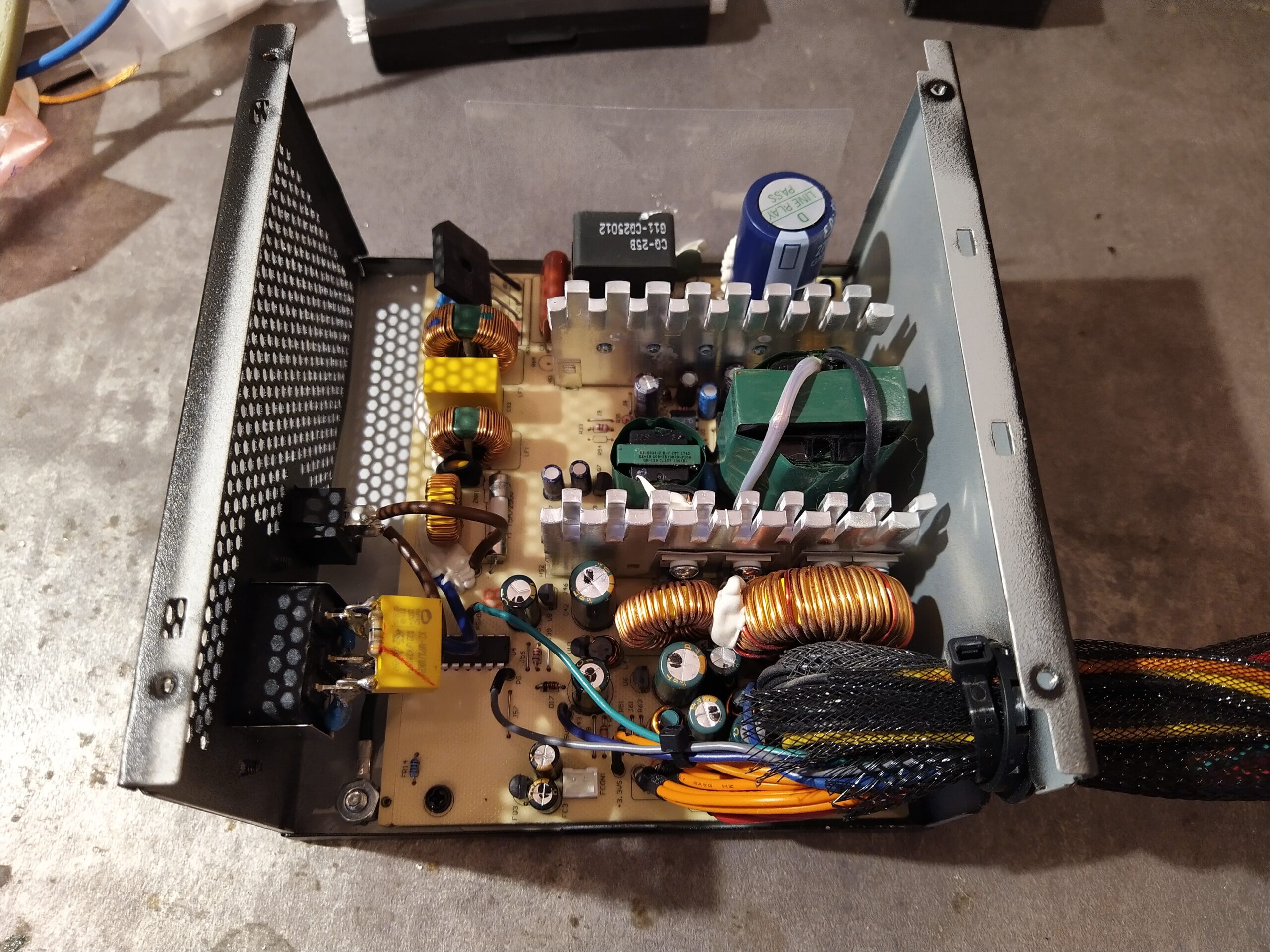

Vnitřek zdroje Corsair VS550.
Vnitřek zdroje Corsair VS550.

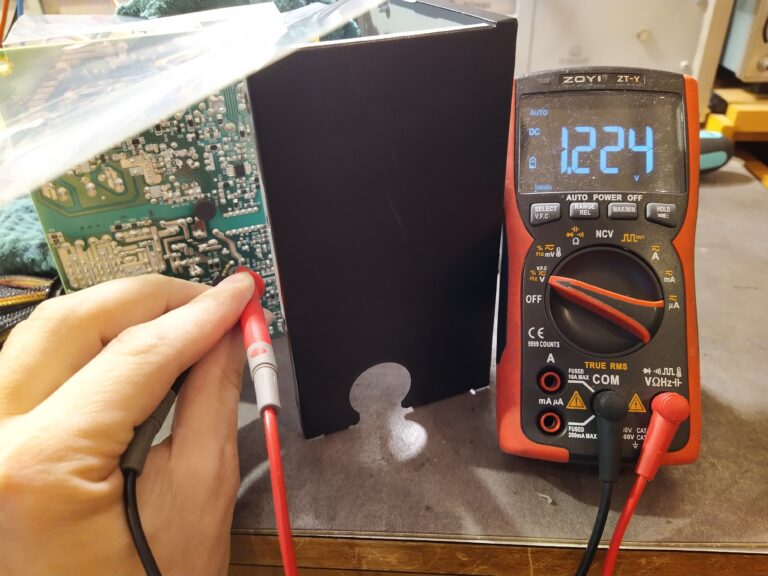

Měření výstupního napětí pomocného zdroje v PC zdroji Corsair VS550 před opravou. Napětí je 1,2 V, což je málo.
Měření výstupního napětí pomocného zdroje v PC zdroji Corsair VS550 před opravou. Napětí je 1,2 V, což je málo.

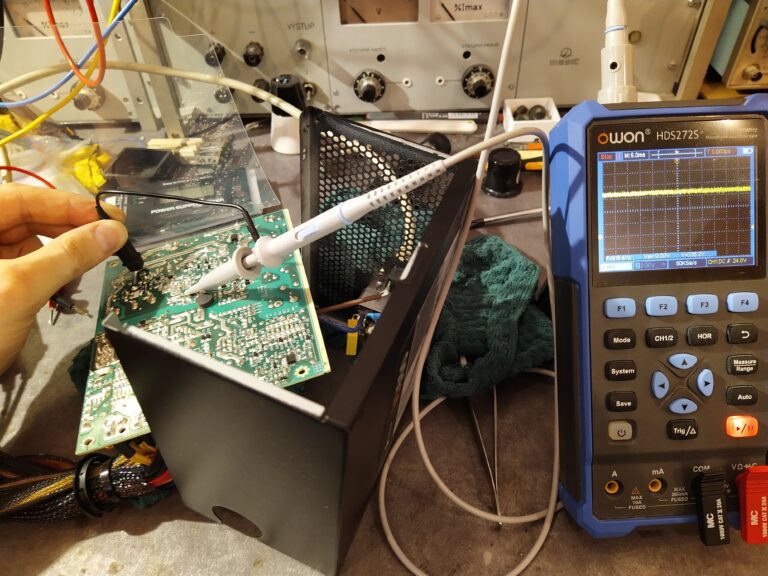

Kontrola spínání silového tranzistoru v řídícím obvodu TNY177PN. Osciloskop připojen na drain tranzistoru. Tranzistor nespíná - chyba.
Kontrola spínání silového tranzistoru v řídícím obvodu TNY177PN. Osciloskop připojen na drain tranzistoru. Tranzistor nespíná - chyba.

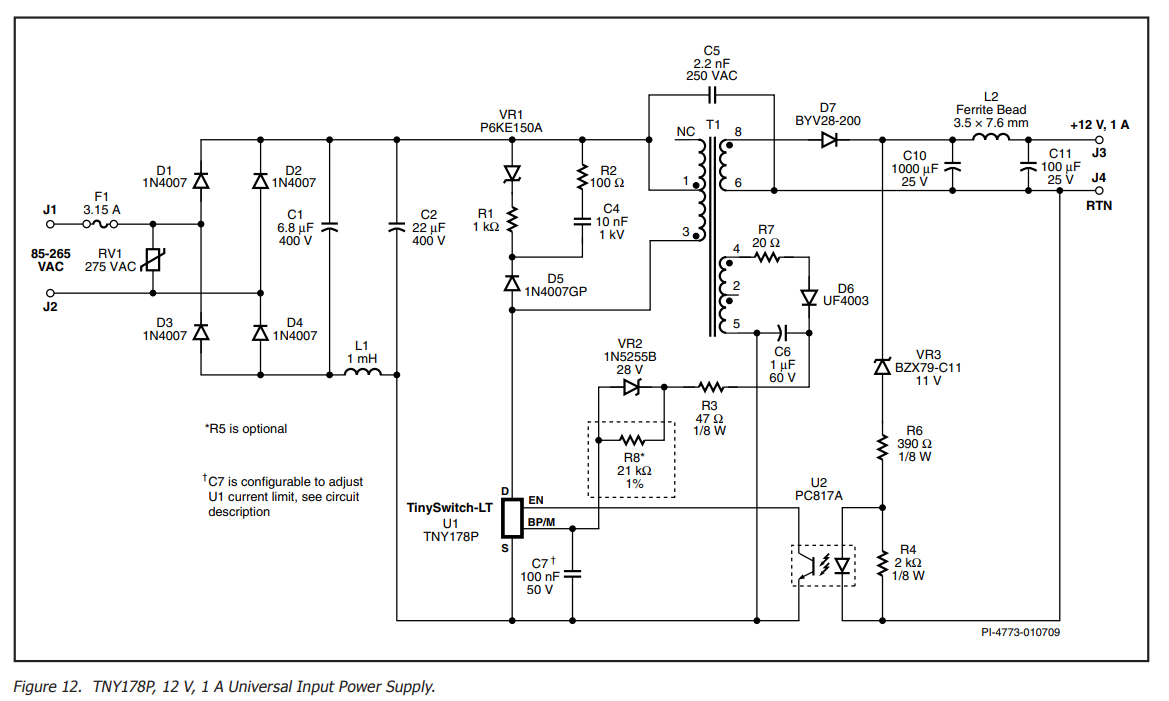

Katalogové zapojení řídícího obvodu pomocného zdroje TNY177PN. Výstřižek z datasheetu obvodu.
Katalogové zapojení řídícího obvodu pomocného zdroje TNY177PN. Výstřižek z datasheetu obvodu.

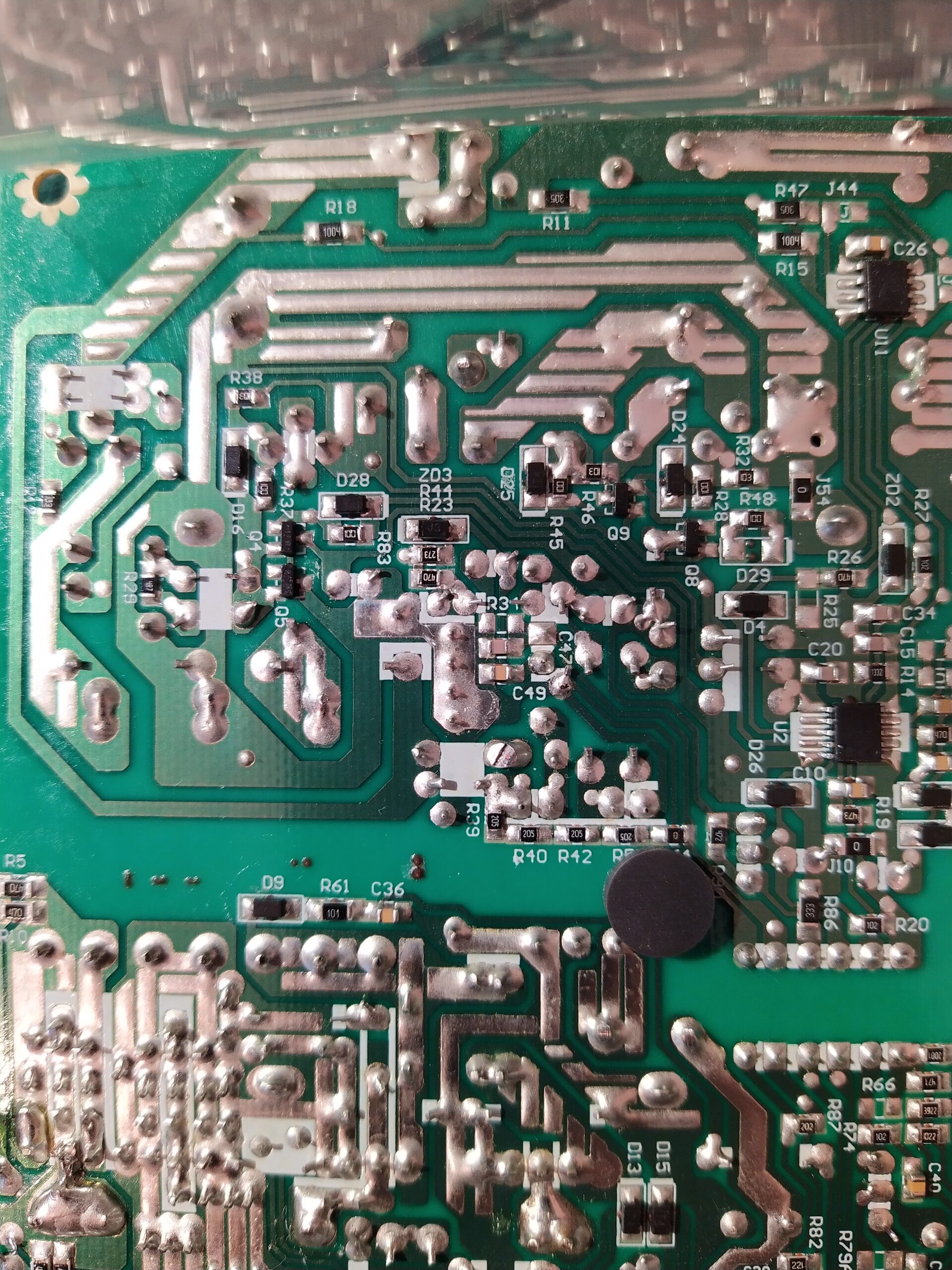

DPS zdroje Corsair VS550 ze spodní strany.
DPS zdroje Corsair VS550 ze spodní strany.

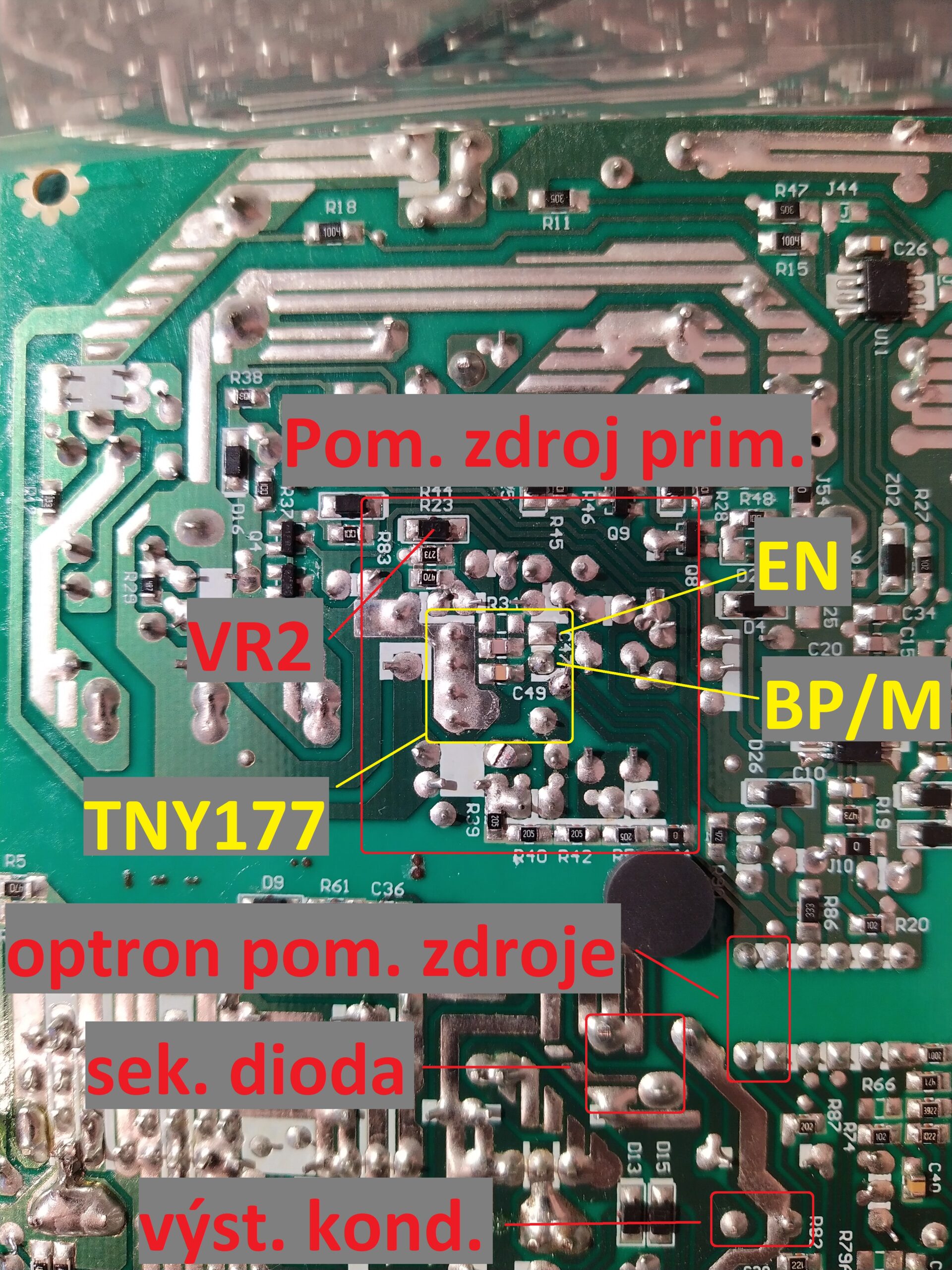

DPS zdroje Corsair VS550 ze spodní strany z vyznačenými hlavními prvky pomocného zdroje.
DPS zdroje Corsair VS550 ze spodní strany z vyznačenými hlavními prvky pomocného zdroje.

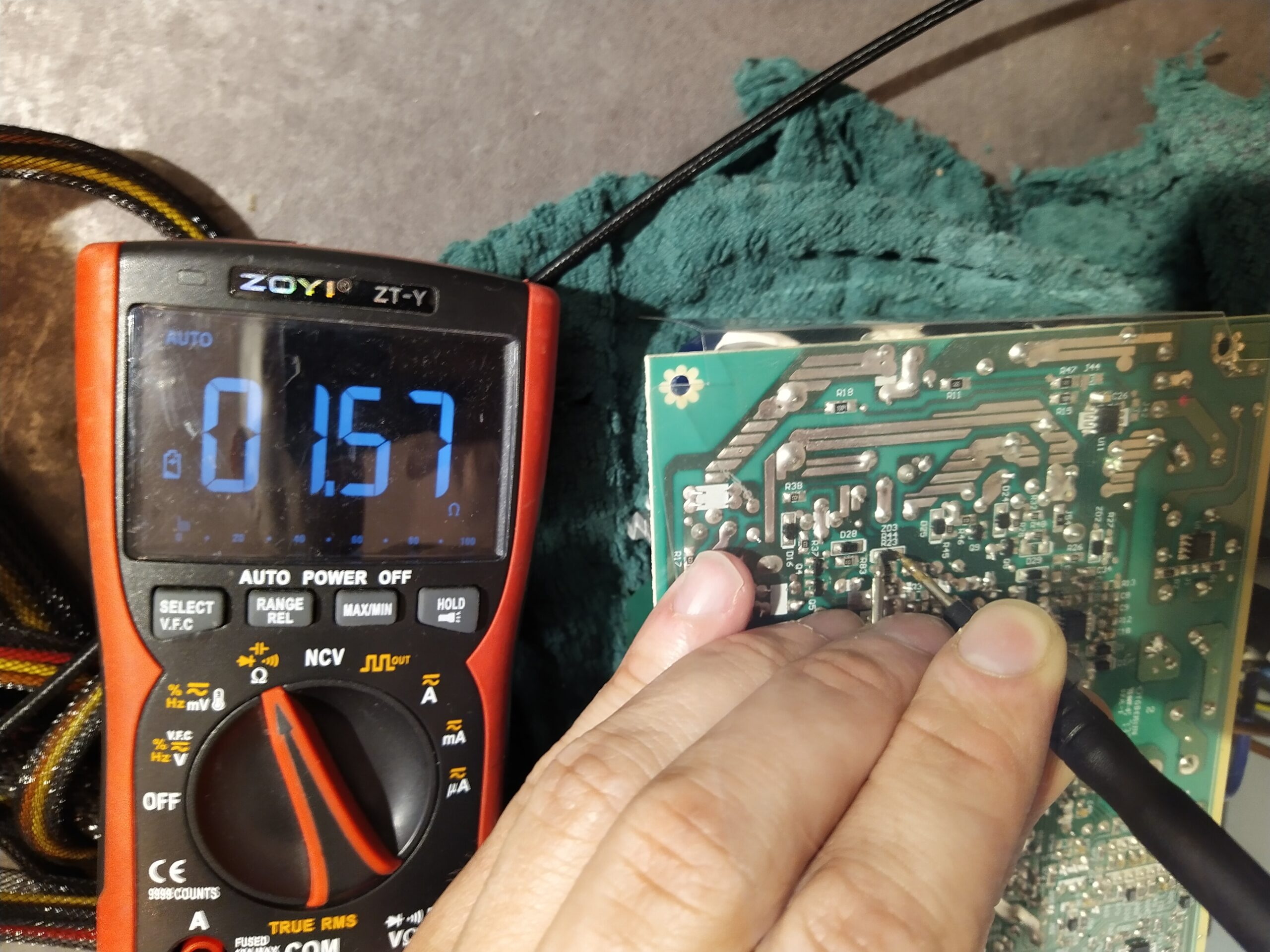

Kontrola diody VR2 ohmmetrem. Dioda je vadná.
Kontrola diody VR2 ohmmetrem. Dioda je vadná.

Oprava ATX zdroje Corsair VS550

   K opravě pomocného zdroje stačilo zjistit jaké je zenerovo napětí proražené diody. Dle kódu na pouzdře – J3, jsem dohledal, že se jedná o diodu se zenerovým napětím 18 V. Po její výměně pomocný zdroj a následně i hlavní zdroj naběhl bez problémů 🙂

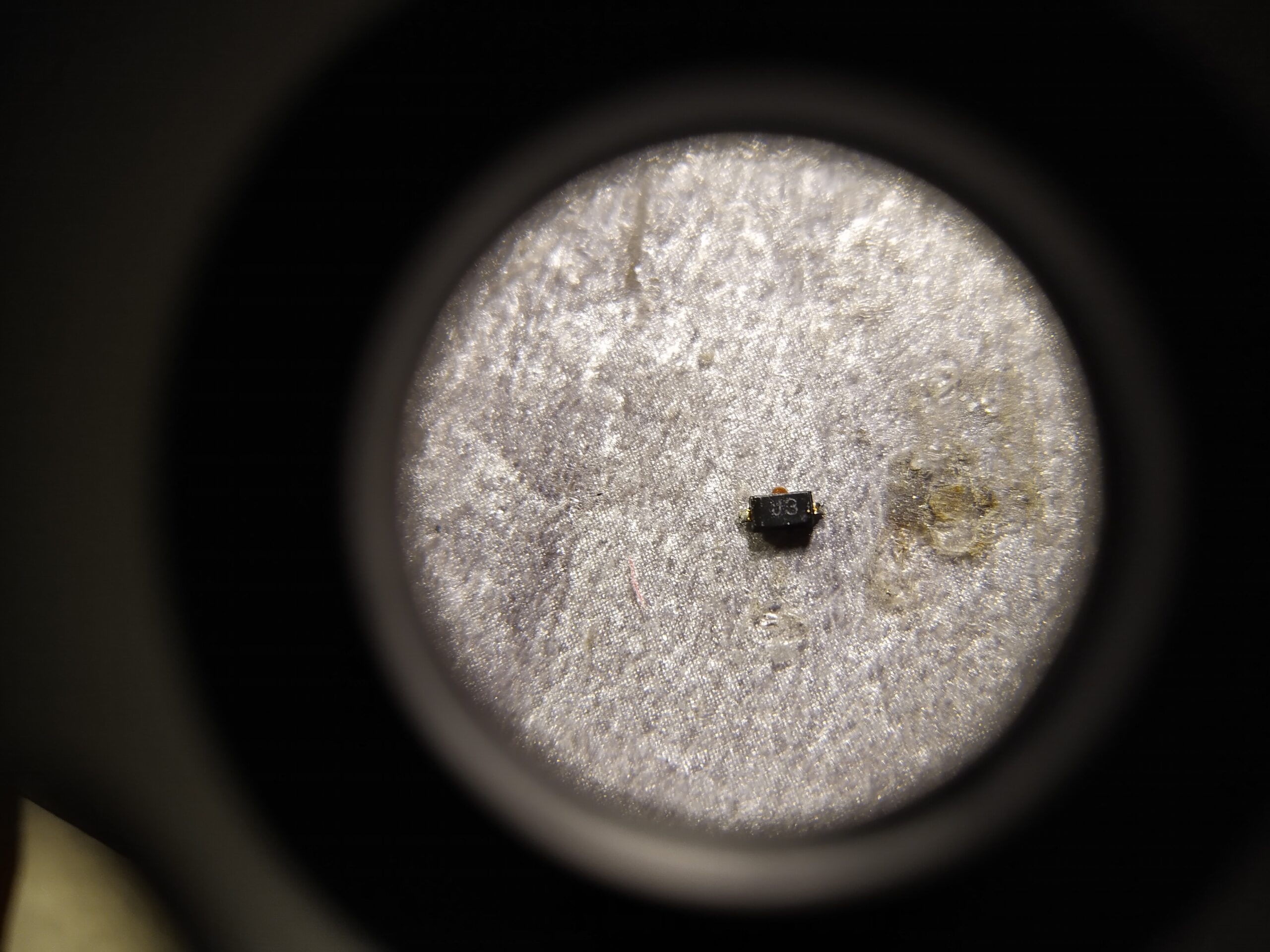

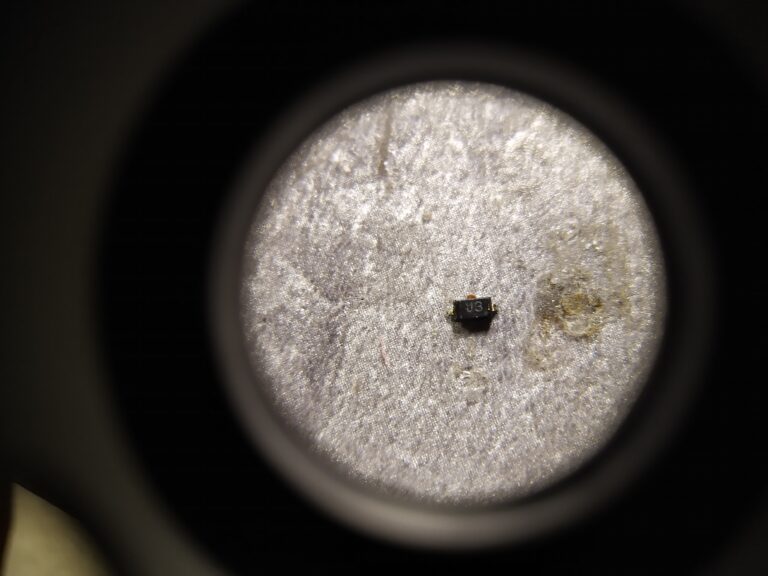

Vyletovaná zenerova dioda s označením J3 v pouzdře SOD123.
Vyletovaná zenerova dioda s označením J3 v pouzdře SOD123.

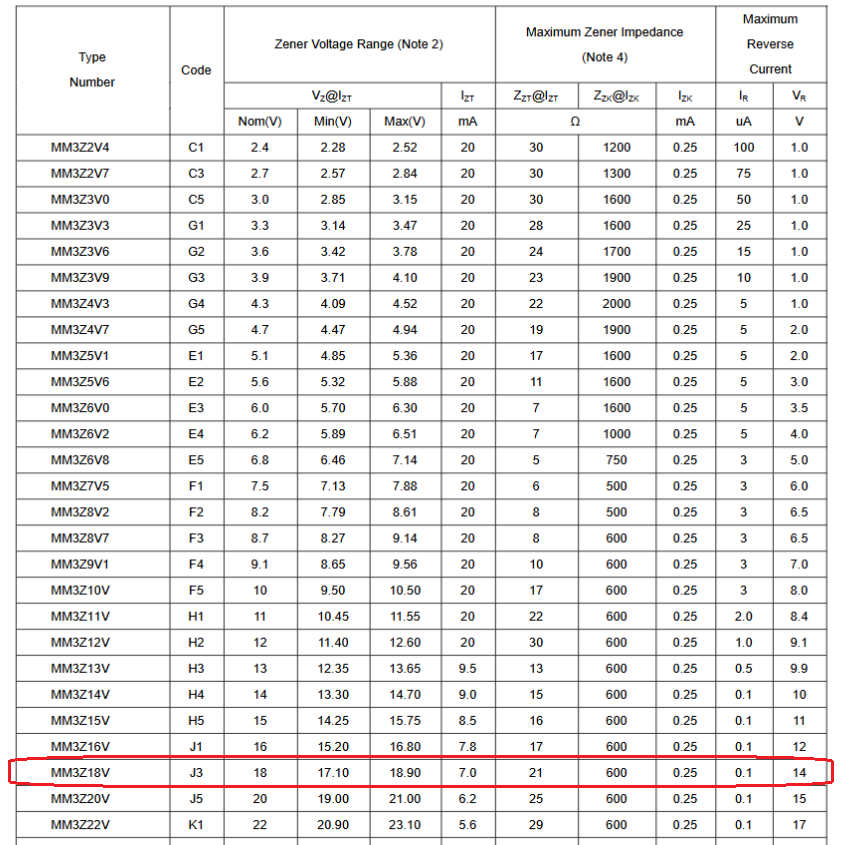

Označení J3 patří diodě se zenerovým napětí 18 V.
Označení J3 patří diodě se zenerovým napětí 18 V.

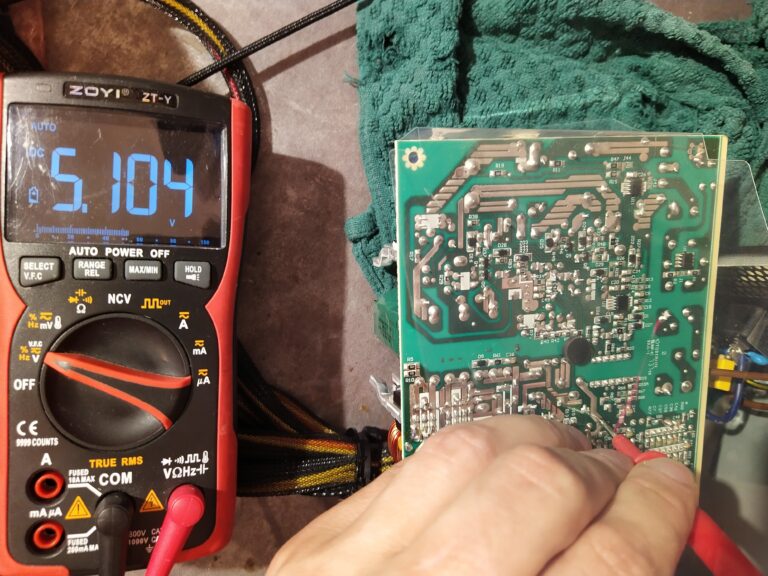

Kontrola výstupního napětí pomocného zdroje po opravě. Napětí je v pořádku.

Opraveno

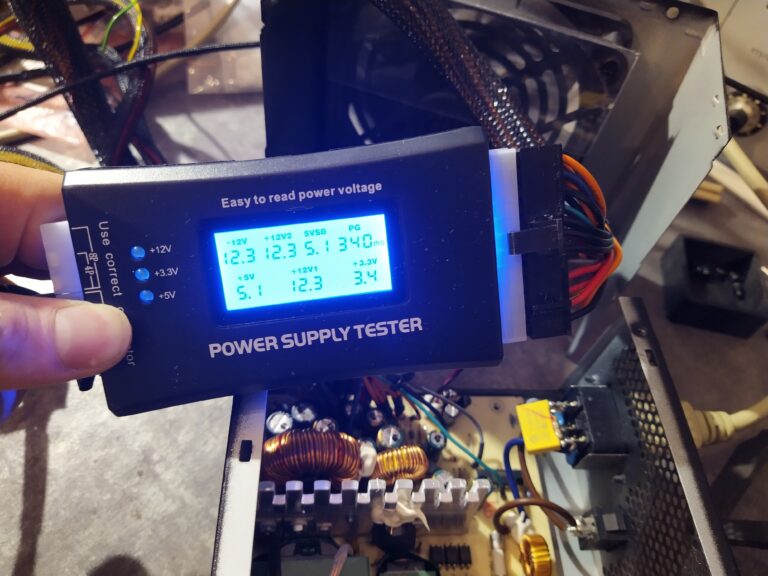

Testování zdroje Corsair VS550 po opravě pomocí testeru počítačových zdrojů.
Testování zdroje Corsair VS550 po opravě pomocí testeru počítačových zdrojů.

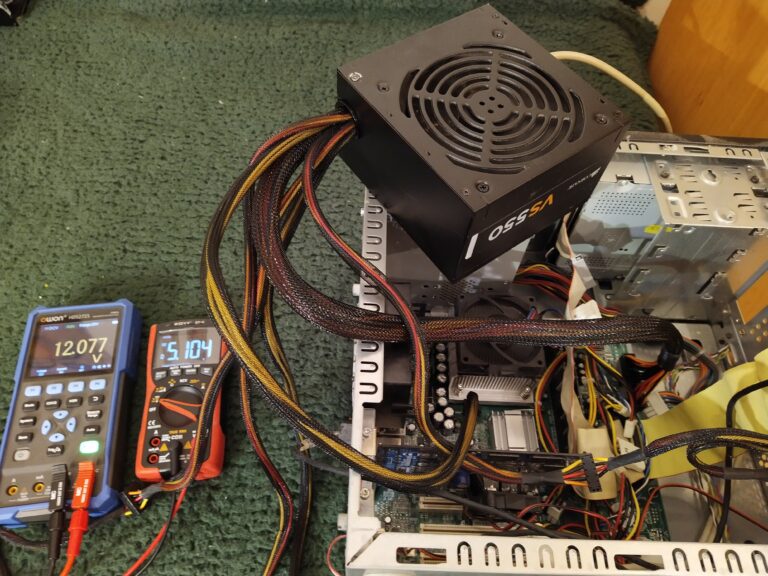

Testování PC zdroje Corsair VS550 po opravě ve zkušebním počítači.
Testování PC zdroje Corsair VS550 po opravě ve zkušebním počítači.
