Oprava PC zdroje Enermax ERV650AWT
Co se stalo?
Zdroj Enermax po připojení k testeru zdrojů nereagoval. Po měření se ukázalo, že na výstupu pomocného zdroje chybělo napětí.
Analýza poruchy zdroje Enermax ERV650AWT

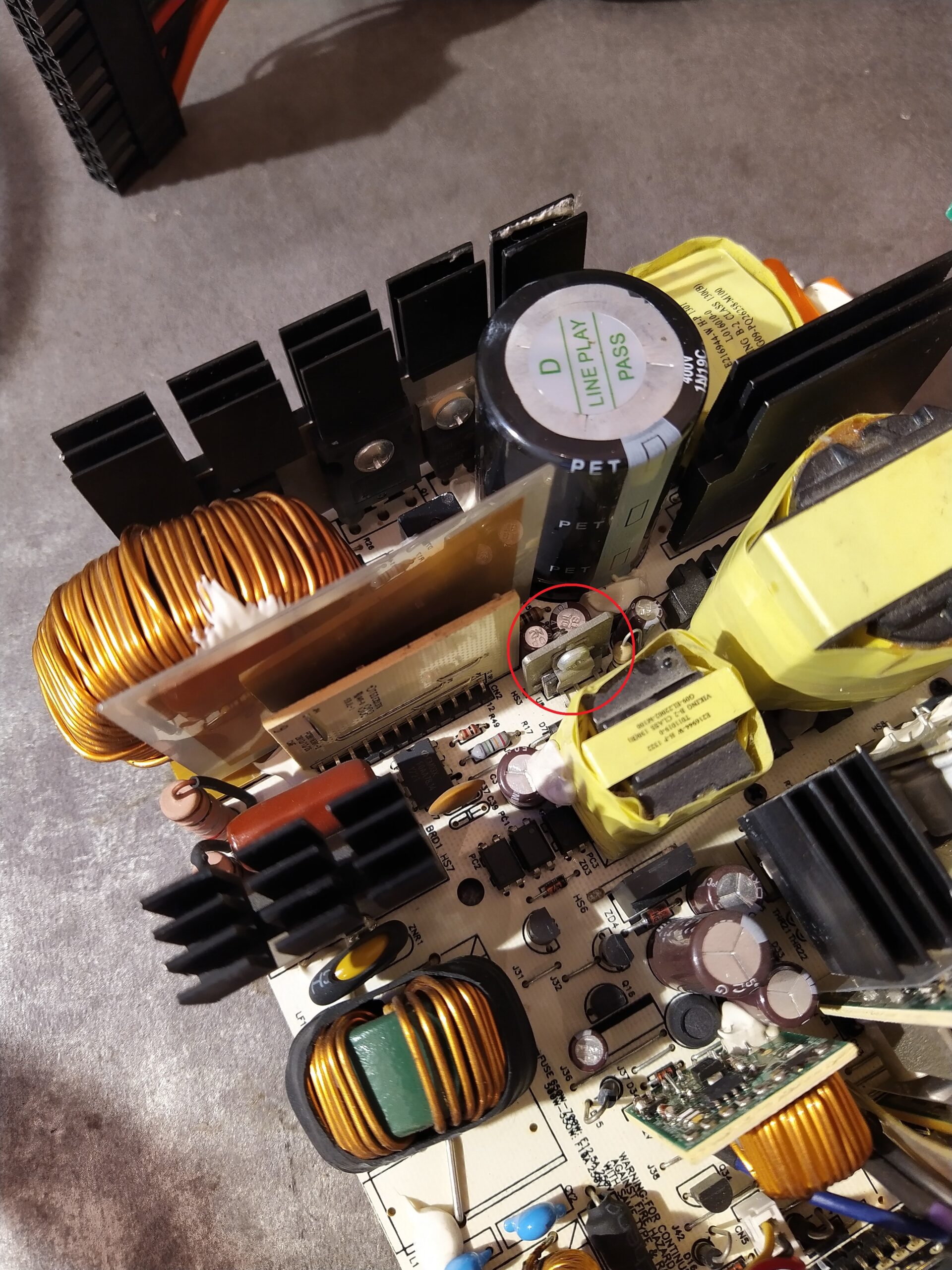

Po rozebrání a vyčištění zdroje jsem provedl základní kontrolu: vypínač, pojistka, usměrňovač -> OK. Poté jsem zdroj připojil k síti přes regulační autotransformátor na napětí 30 V a měřil napětí jsem napětí na hlavním filračním kondenzátoru na primární straně -> také OK. Pomocný zdroj je na primární straně napájen a tudíž bude chyba skutečně v pomocném zdroji.

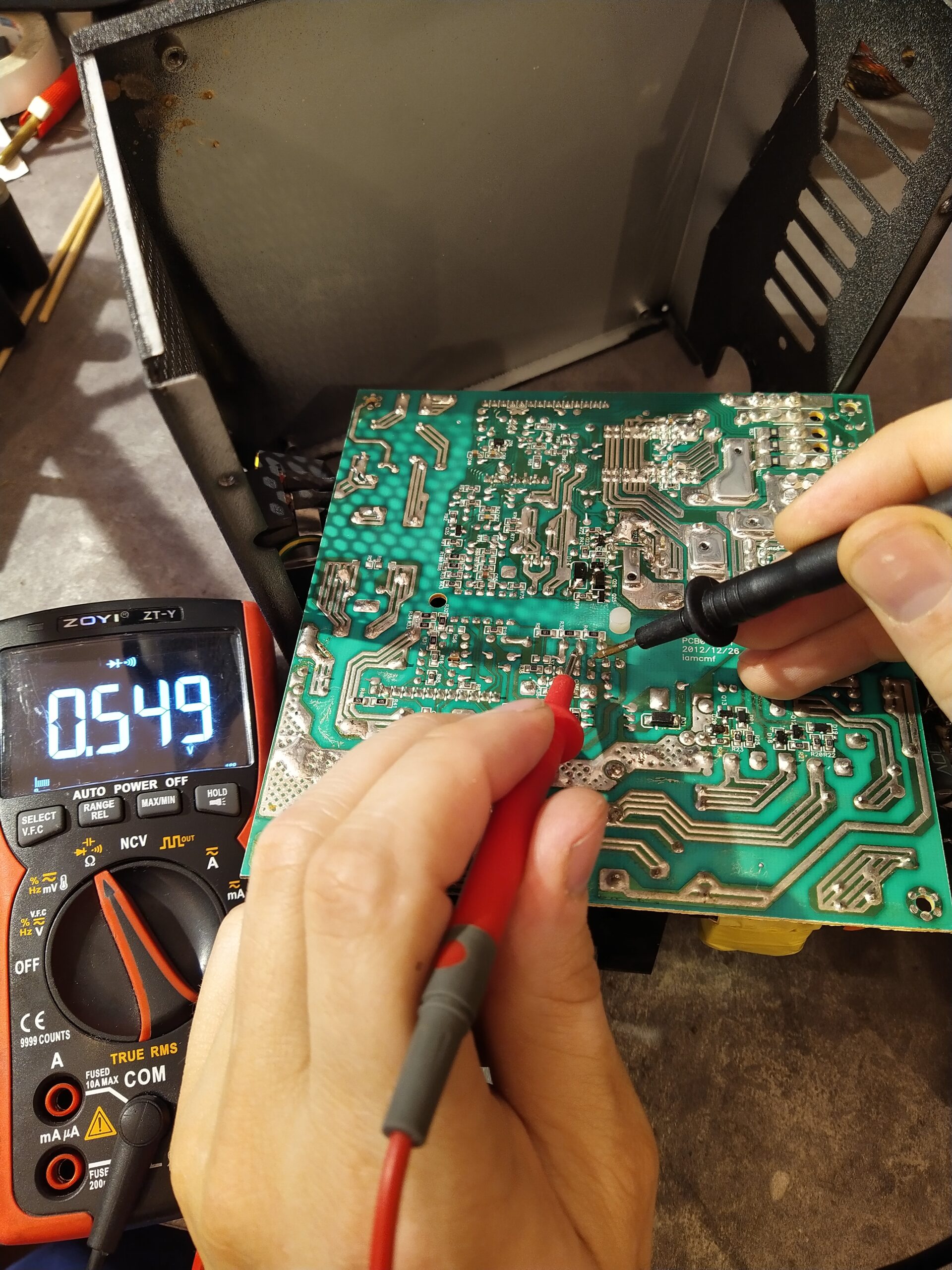

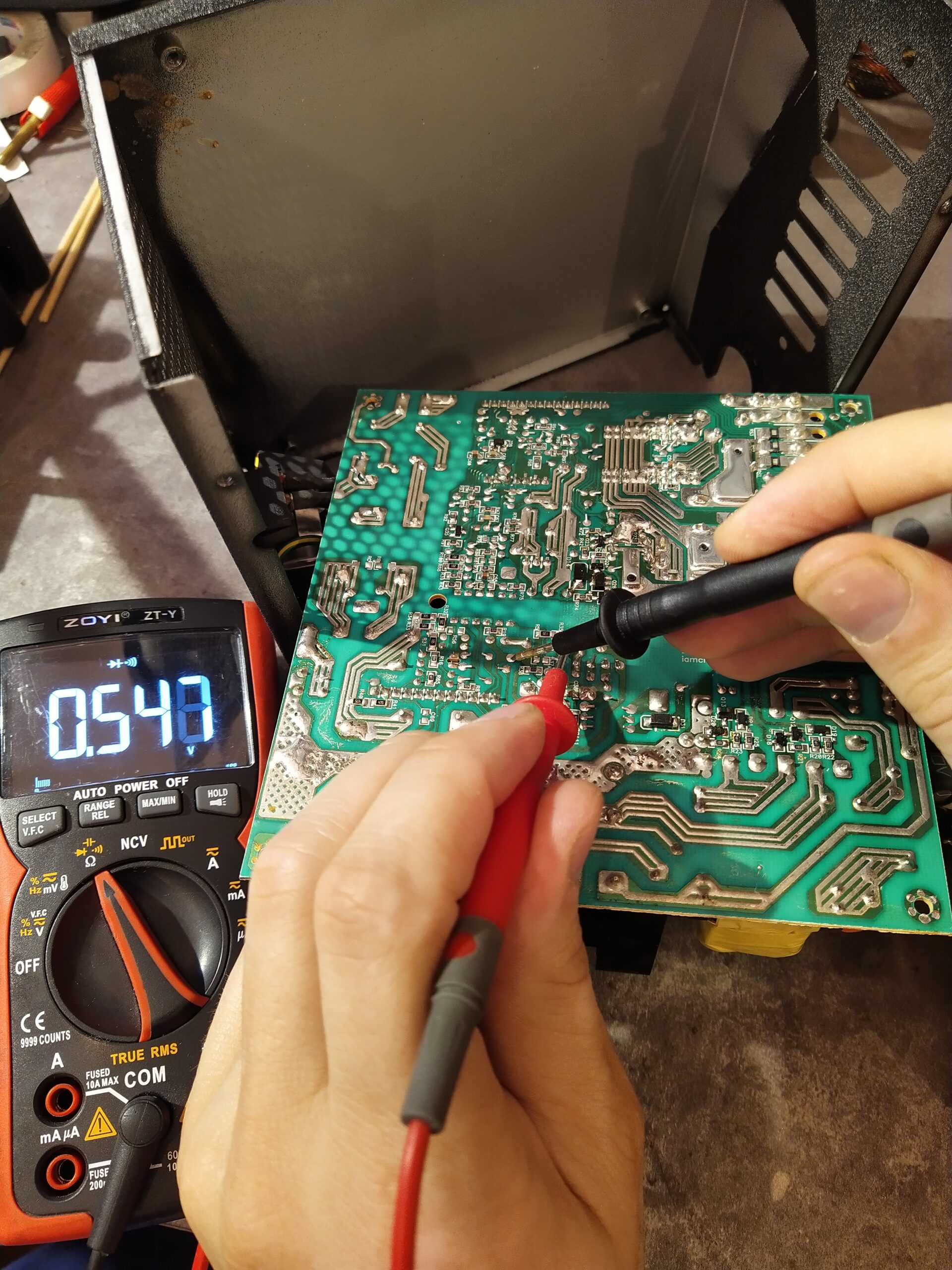

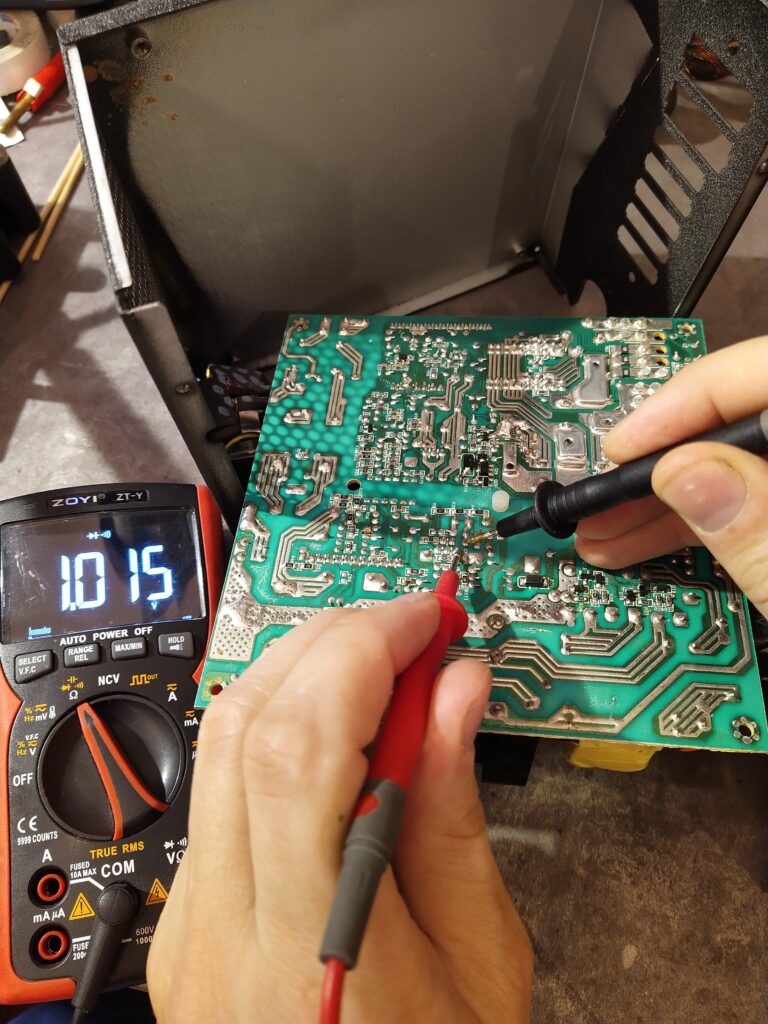

Dále jsem v pomocném zdroji bez napětí proměřil hlavní prvky: všechny diody -> OK, hlavní tranzistor v řídícím obvodu -> pomocí testu diod v multimetru jsem naměřil u paralelní diody D-S napětí přes 1 V -> zřejmě chyba!
Pozn.: Všechny zdravé křemíkové diody, včetně paralelních diod u D-S v MOSFET tranzistorech musejí mít při měření testerem diod v multimetru napětí v rozmezí přibližně 0,4 V – 0,75 V. Schottkyho diody mívají mezi 0,1 V – 0,35 V. Vadná dioda může být buď proražená – pak tester diod ukazuje hodnoty do 20 mV a nebo může být přerušená – to bychom na diodě testerem diod měli naměřit velmi vysoké napětí mimo rozsah testeru, nicméně měříme-li přerušenou diodu v obvodu, může si proud z multimetru najít jinou cestu a pak zpravidla multimetr ukazuje nějaké vyšší hodnoty než je běžné prahové napětí diod, např. kolem 1 V.
Řídící obvod jsem vyletoval z desky, abych se podíval na typ obvodu. V tu chvíli již nebylo pochyb o tom, že řídící obvod je vadný, v obvodu byla díra 😀 Ještě jednou jsem raději důkladně zkontroloval zapojení pomocného zdroje, zda-li není vadná ještě nějaká součástka, která by mohla způsobit poruchu řídícího obvodu, ale nic dalšího jsem nenašel.
Oprava zdroje Enermax ERV650AWT

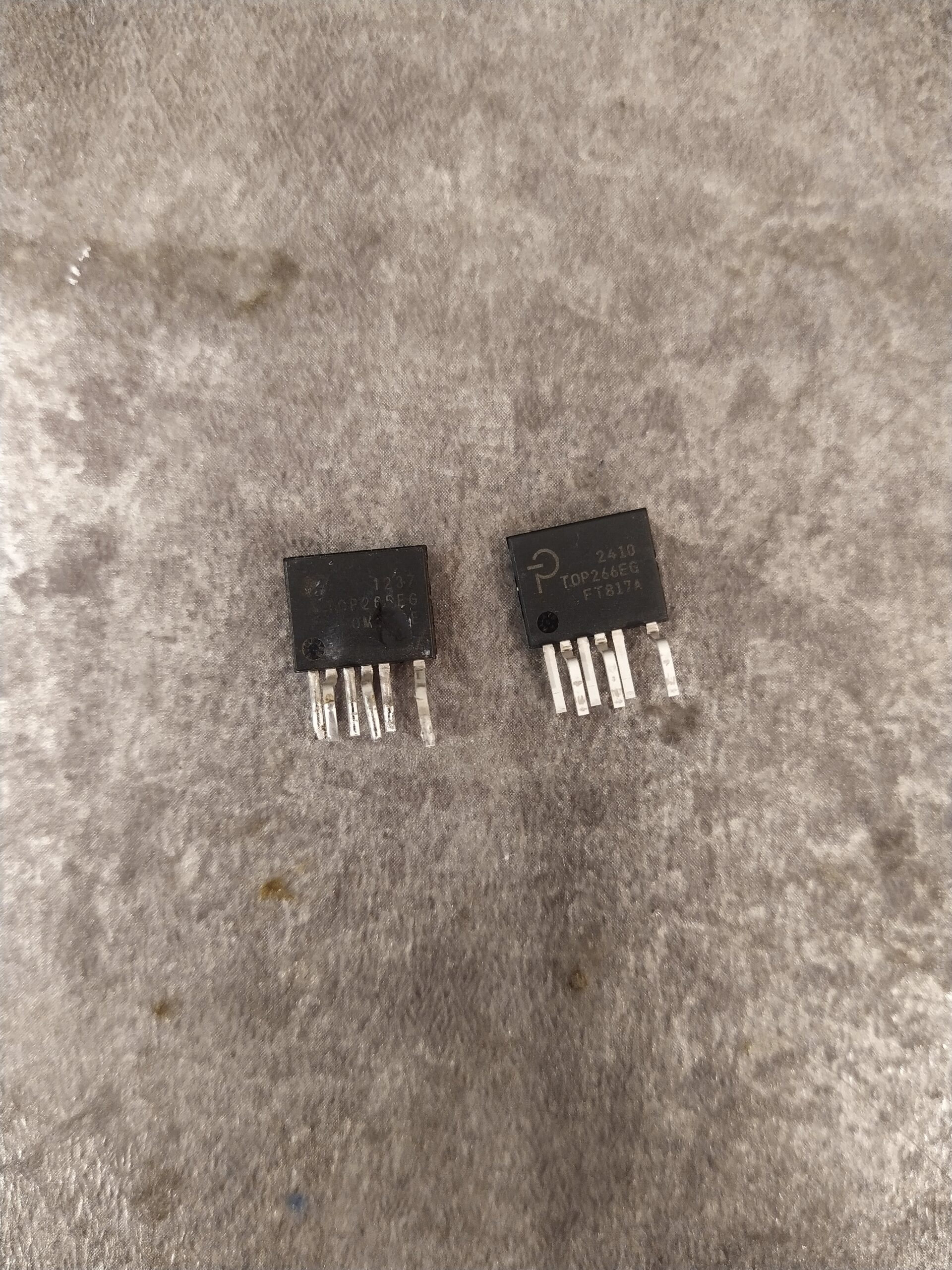

U vadného řídícího obvodu bylo štěstí, že na jeho upadlém kousku nechyběla žádná část, na které je uveden typ. V takovém případě by dohledání správného typu obvodu mohlo být obtížné. Zde byl použit obvod TOP265EG od Power Integrations.

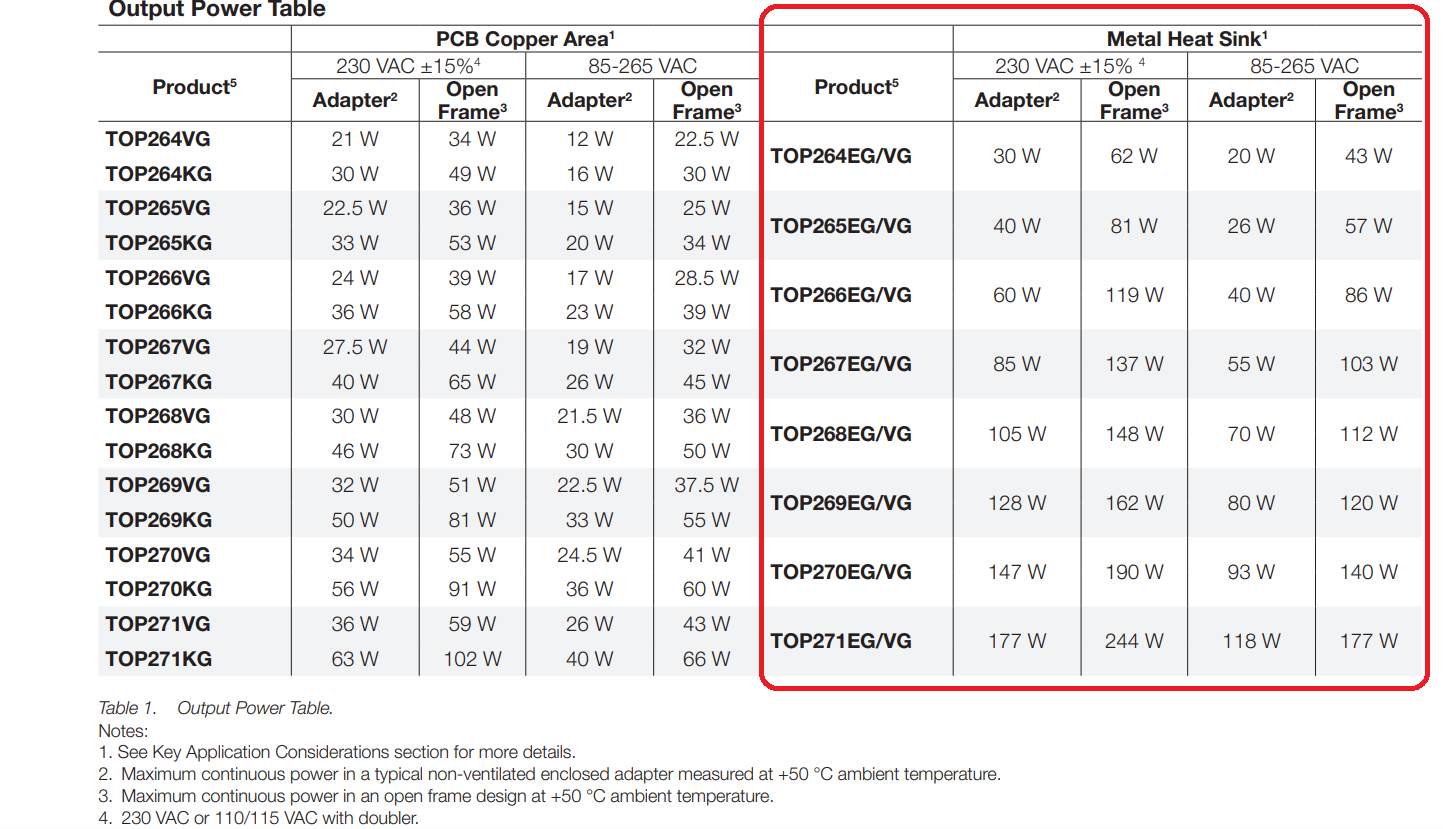

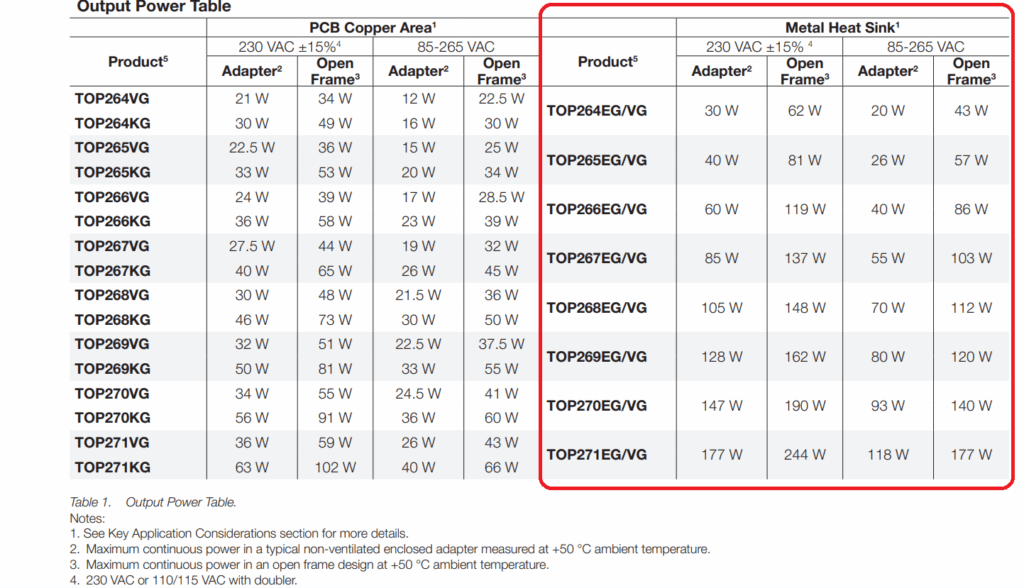

Tento obvod jsem bez problémů dohledal ke koupi na svém oblíbeném TME, nicméně po nahlédnutí do datasheetu od obvodu jsem zjistil, že tento obvod se vyrábí ve stejném pouzdře ve více výkonových variantách od nejméně výkonného TOP264EG po nejvýkonnější TOP271EG. Pro prohledání všech variant tohoto obvodu na TME jsem zjistil, že výkonnější varianta – TOP266EG je levnější než původně použitý obvod TOP265EG! Objednal jsem tedy tu výkonnější variantu. 🙂
Pozn.: Studium datasheetů použitých integrovaných obvodů se při opravách vyplácí v každém případě a ne jen když potřebuje opravář znát funkci daného obvodu.

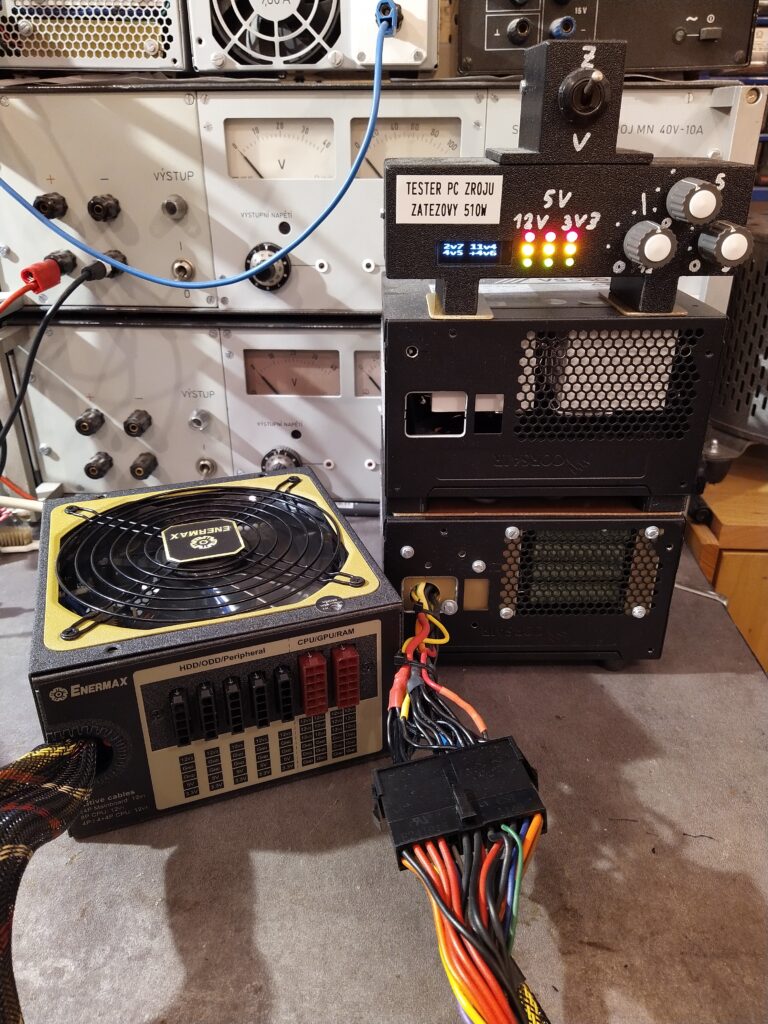

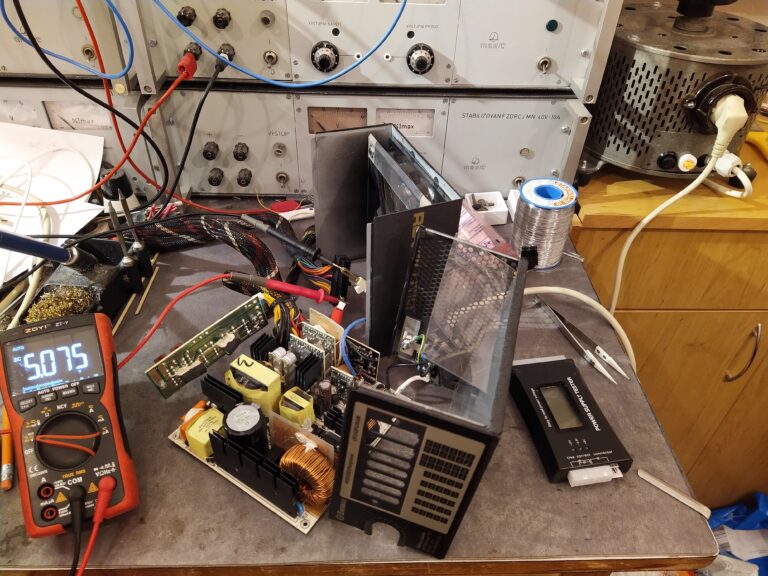

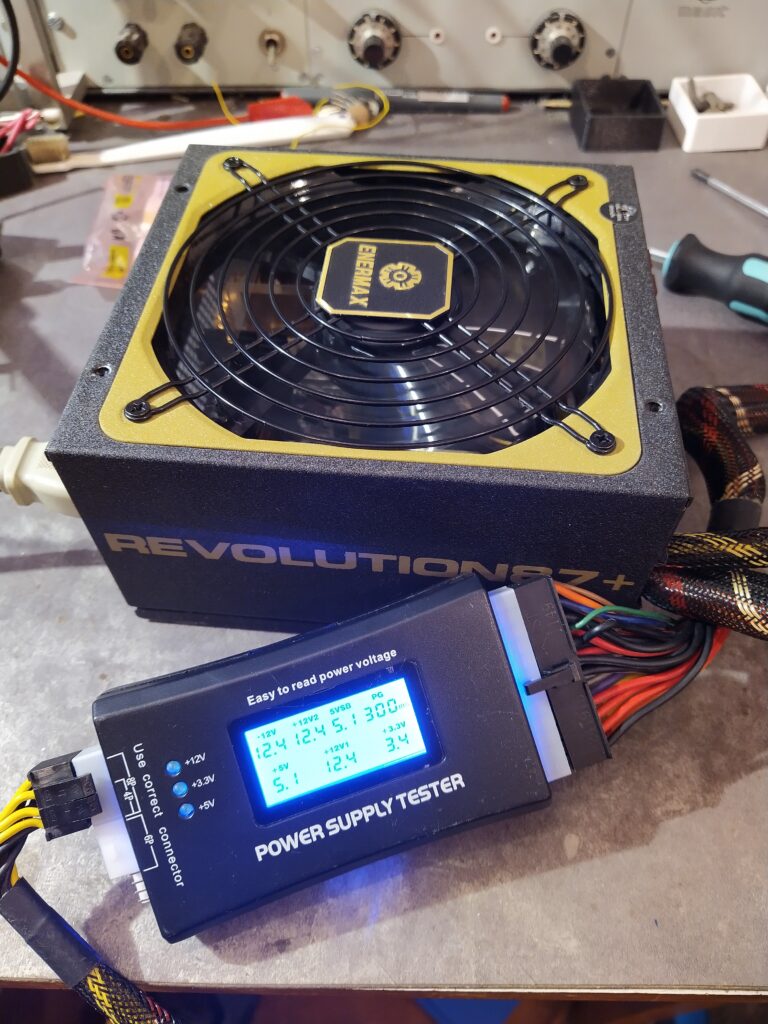

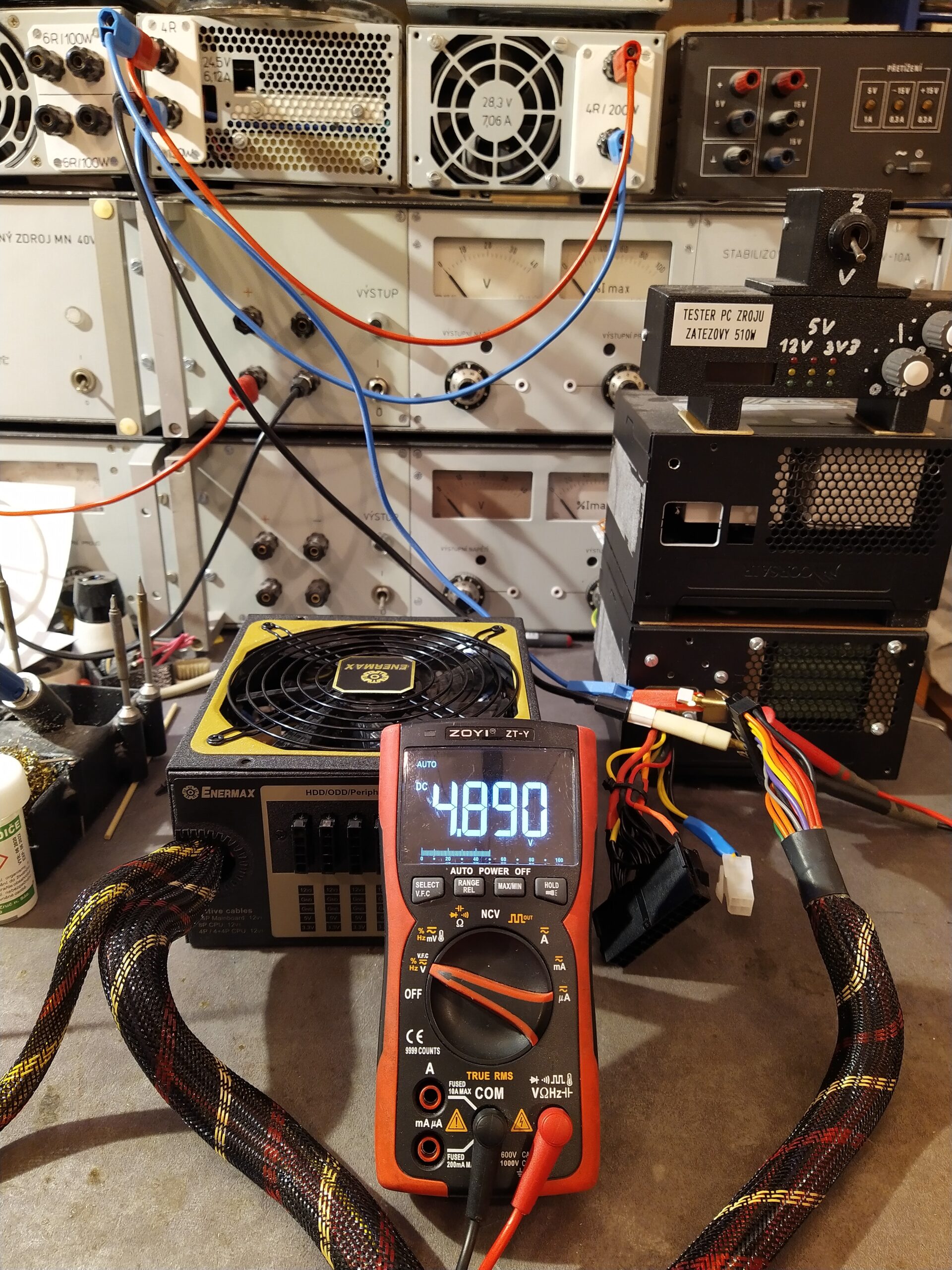

Po výměně obvodu je celý zdroj opět funkční. Kromě standardních testů na testeru z Aliexpressu a zátěžovém testeru jsem nově testoval i samostatný pomocný zdroj na zátěž cca 2,5 A. Můj zátěžový tester totiž neumí (zatím?) zatěžovat pomocné zdroje a to je po opravách pomocných zdrojů celkem vhodné 🙂 Zátěžové testy po opravách provádím zpravidla alespoň 45 minut.
Opraveno
