Oprava PC zdroje Enermax Maxpro II 600 W

Co se stalo?

   Ve zdroji Maxpro II nefungoval pomocný zdroj. Na jeho výstupu bylo 0 V.

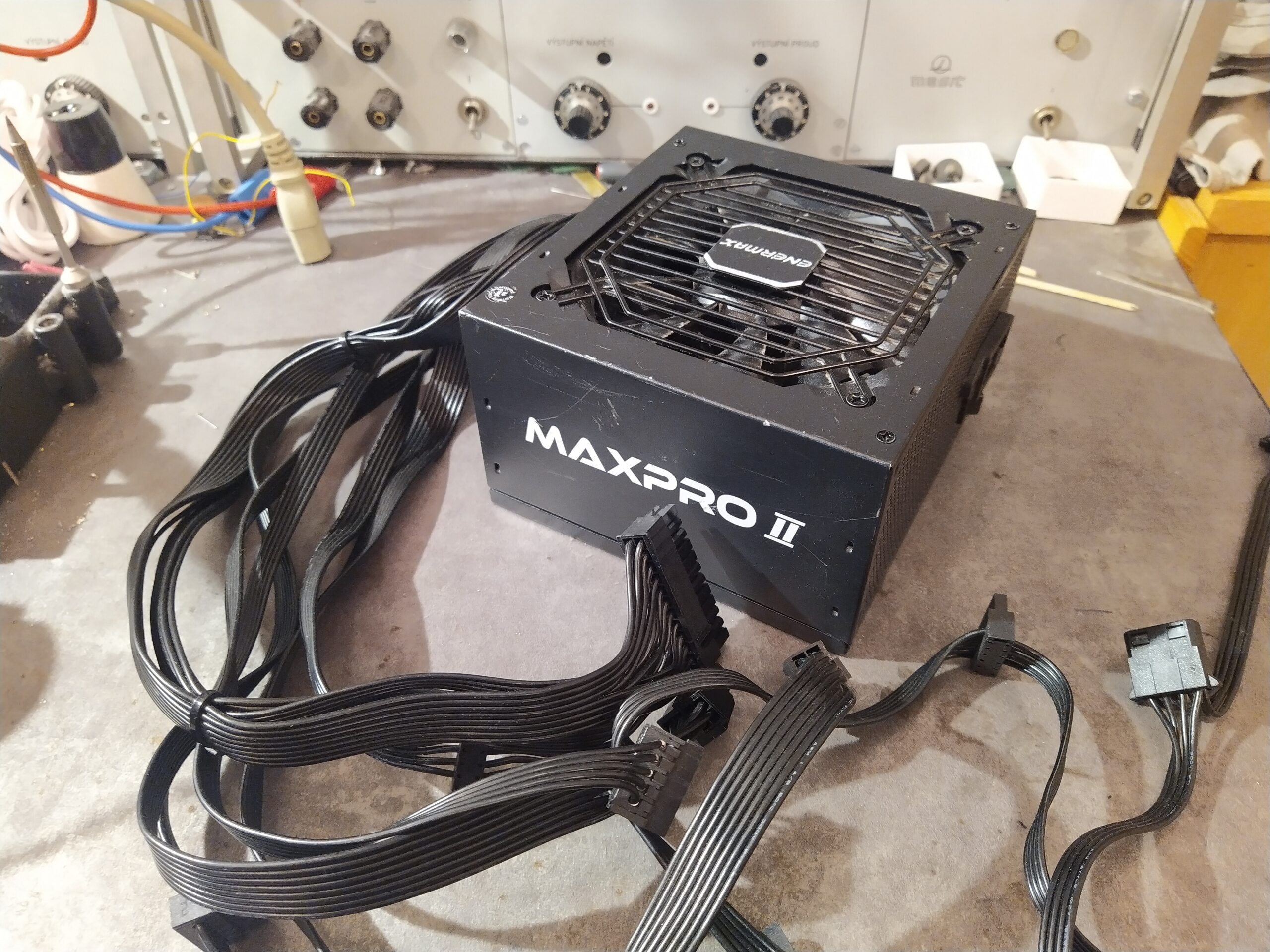

Zdroj Enermax Maxpro II z boku s kabeláží.

Analýza poruchy ATX zdroje Enermax Maxpro II 600 W

   Po připojení zdroje k testerů zdrojů se nestalo nic. Tester se ani na krátko nerozsvítil. To ukazovalo na nefunkční pomocný zdroj. Po rozebrání zdroje a jeho vyčištění jsem zdroj znovu připojil do sítě a měřil napětí na výstupu pomocného zdroje a skutečně tam napětí chybělo. Postup analýzy zdroje byl následující:

  1. pojistka na primární straně zdroje – OK
  2. napětí na hlavním filtračním kondenzátoru na primární straně po připojení zdroje do sítě – OK
  3. proměření diod a tranzistoru uvnitř řídícího obvodu pomocného zdroje na primární straně – OK
  4. kontrola hlavní diody na sekundární straně pomocného zdroje – problém! – dioda byla vadná

   Tentokrát bylo zjištění závady celkem rychlé 🙂 Diodu jsem vyletoval a ještě jednou změřil na stole, jestli náhodou není někde na DPS svod nebo jiný problém, ale závada byla skutečně v diodě.

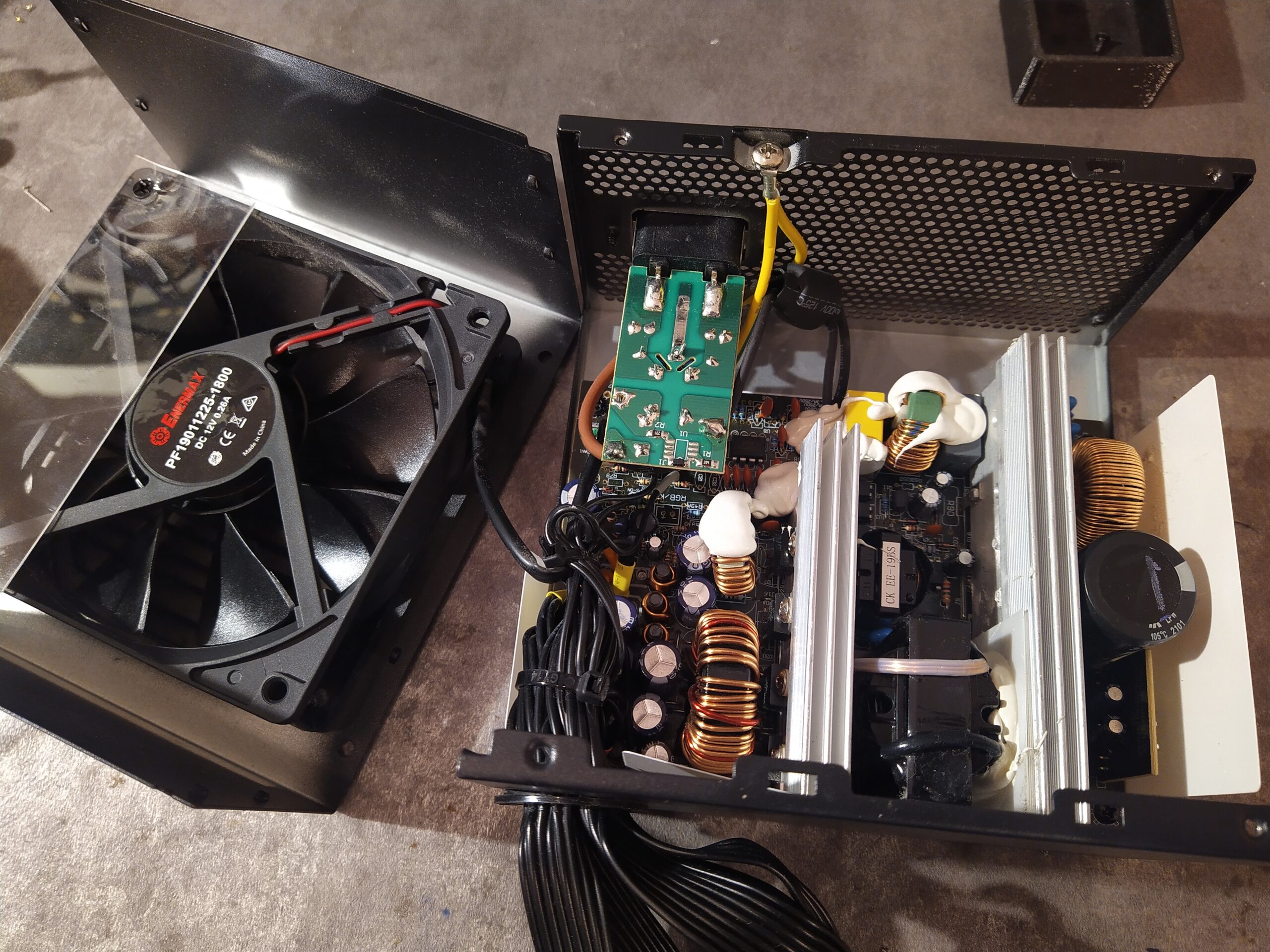

Zdroj Enermax Maxpro II po rozebrání.
Zdroj Enermax Maxpro II po rozebrání.

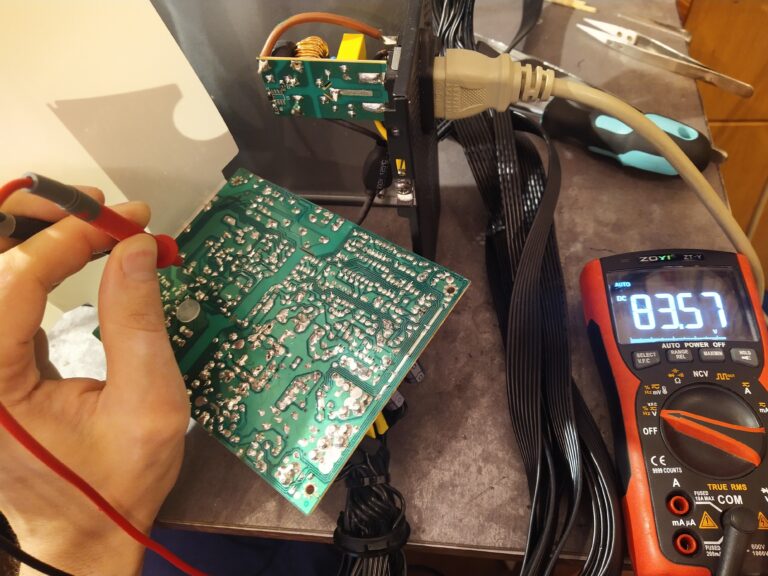

Kontrola napětí na hlavním kondenzátoru na primární straně. Opravované zdroje připojuji k síti přes svou novou hračku - regulační autotransformátor a zkouším je na menší napětí. Z toho důvodu je na kondenzátoru pouze 83 V. Napětí je OK.
Kontrola napětí na hlavním kondenzátoru na primární straně. Opravované zdroje připojuji k síti přes svou novou hračku - regulační autotransformátor a zkouším je na menší napětí. Z toho důvodu je na kondenzátoru pouze 83 V. Napětí je OK.

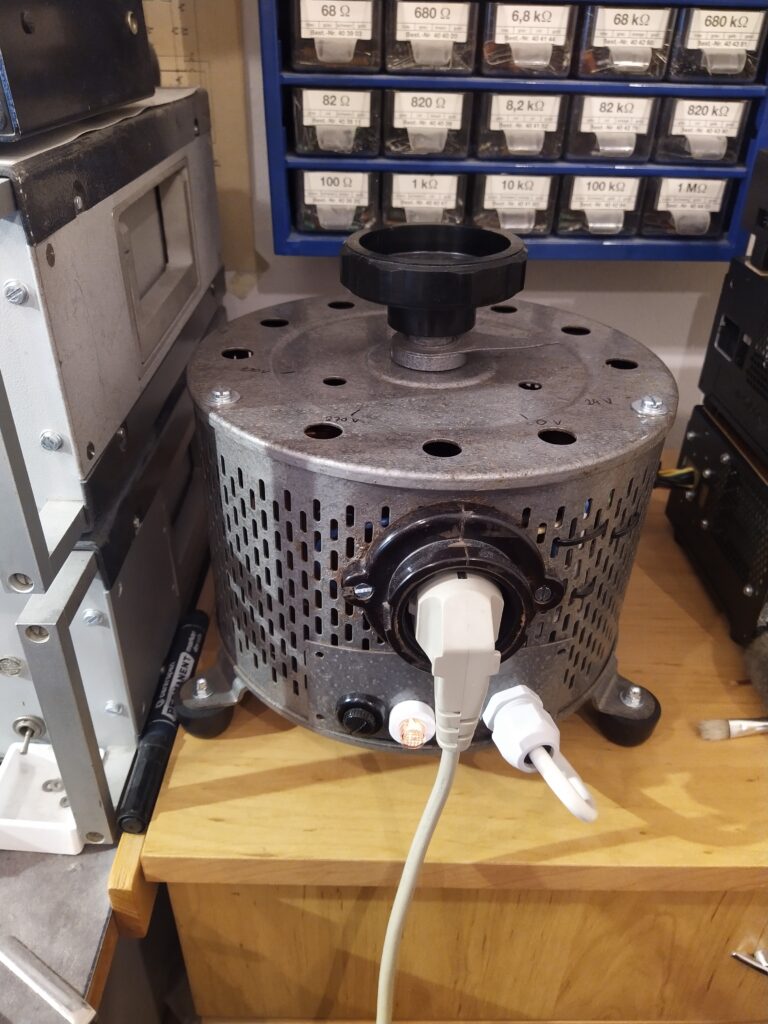

Regulační autotransformátor Křižík RT 2,5. Velice praktický pomocník při opravách síťových napájecích zdrojů.
Regulační autotransformátor Křižík RT 2,5. Velice praktický pomocník při opravách síťových napájecích zdrojů.

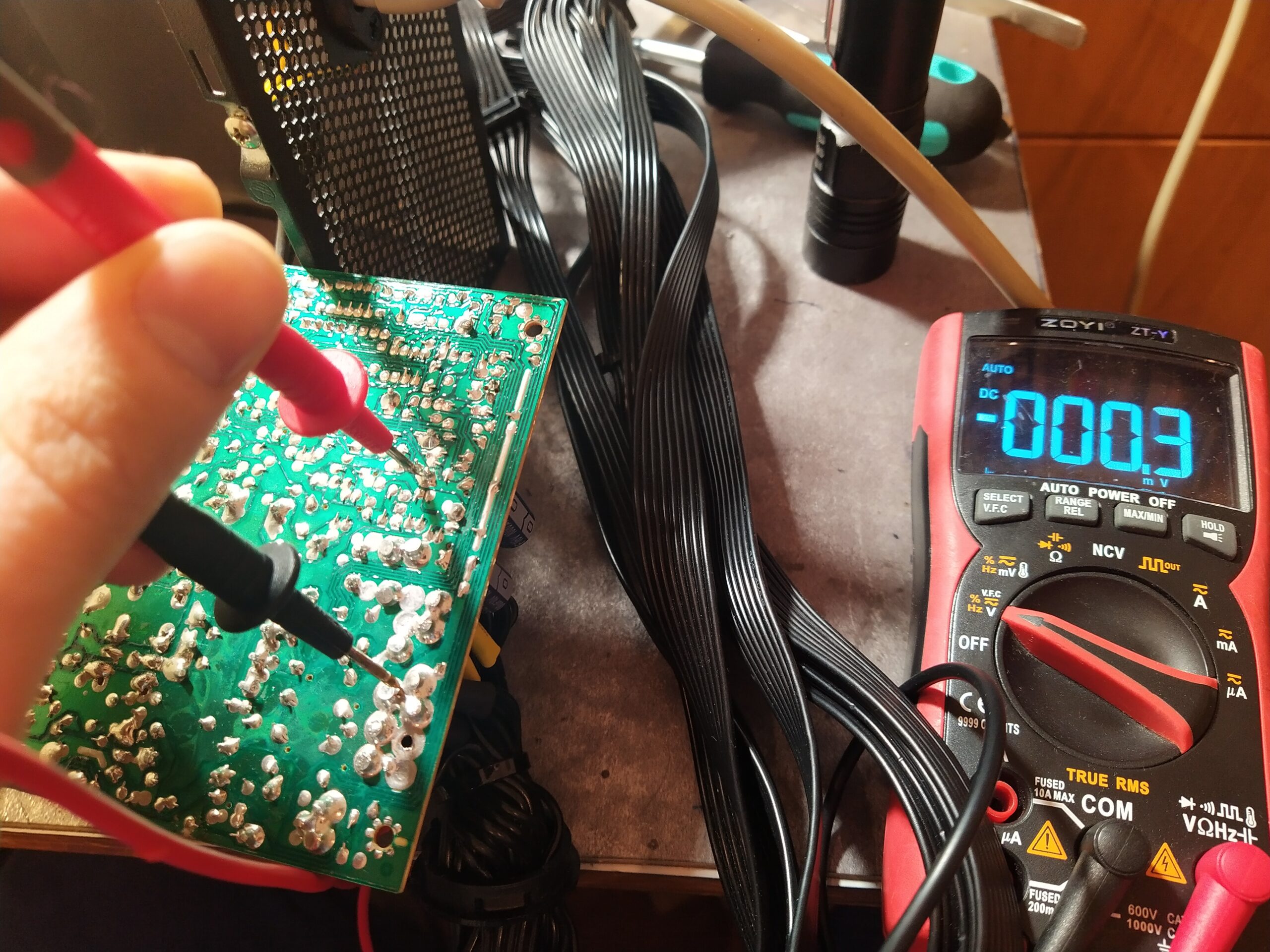

Měření napětí na výstupu pomocného zdroje u zdroje Enermax Maxpro II. Napětí chybí.
Měření napětí na výstupu pomocného zdroje u zdroje Enermax Maxpro II. Napětí chybí.

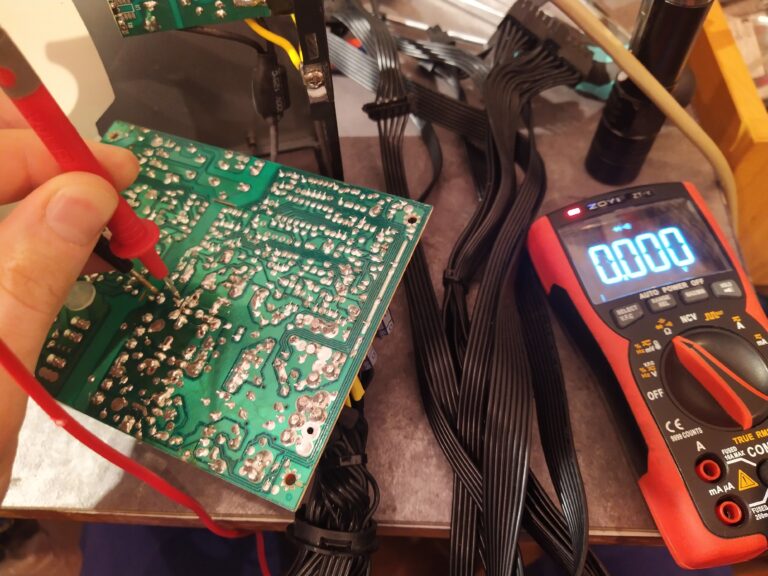

Kontrola hlavní diody na sekundární straně pomocného zdroje u zdroje Enermax Maxpro II. Dioda je vadná.
Kontrola hlavní diody na sekundární straně pomocného zdroje u zdroje Enermax Maxpro II. Dioda je vadná.

Oprava ATX zdroje Enermax Maxpro II 600 W

   Původní dioda na sekundární straně pomocného zdroje byla CSRS545 s parametry 45 V, 5 A. Takovou diodu jsem doma nenašel. Opět jsem se rozhodl pro náhradu jiným typem. Z domácích zásob to vyhrála dioda SR510 s parametry 100 V, 5 A. Tato dioda má však menší hodnotu Forward surge current. Nicméně pravděpodobnější je varianta, že původní dioda odešla kvůli napěťovému přetížení a nikoli kvůli prodovému. Z toho důvodu vyšší závěrné napětí nové diody rozhodně nebude na škodu.

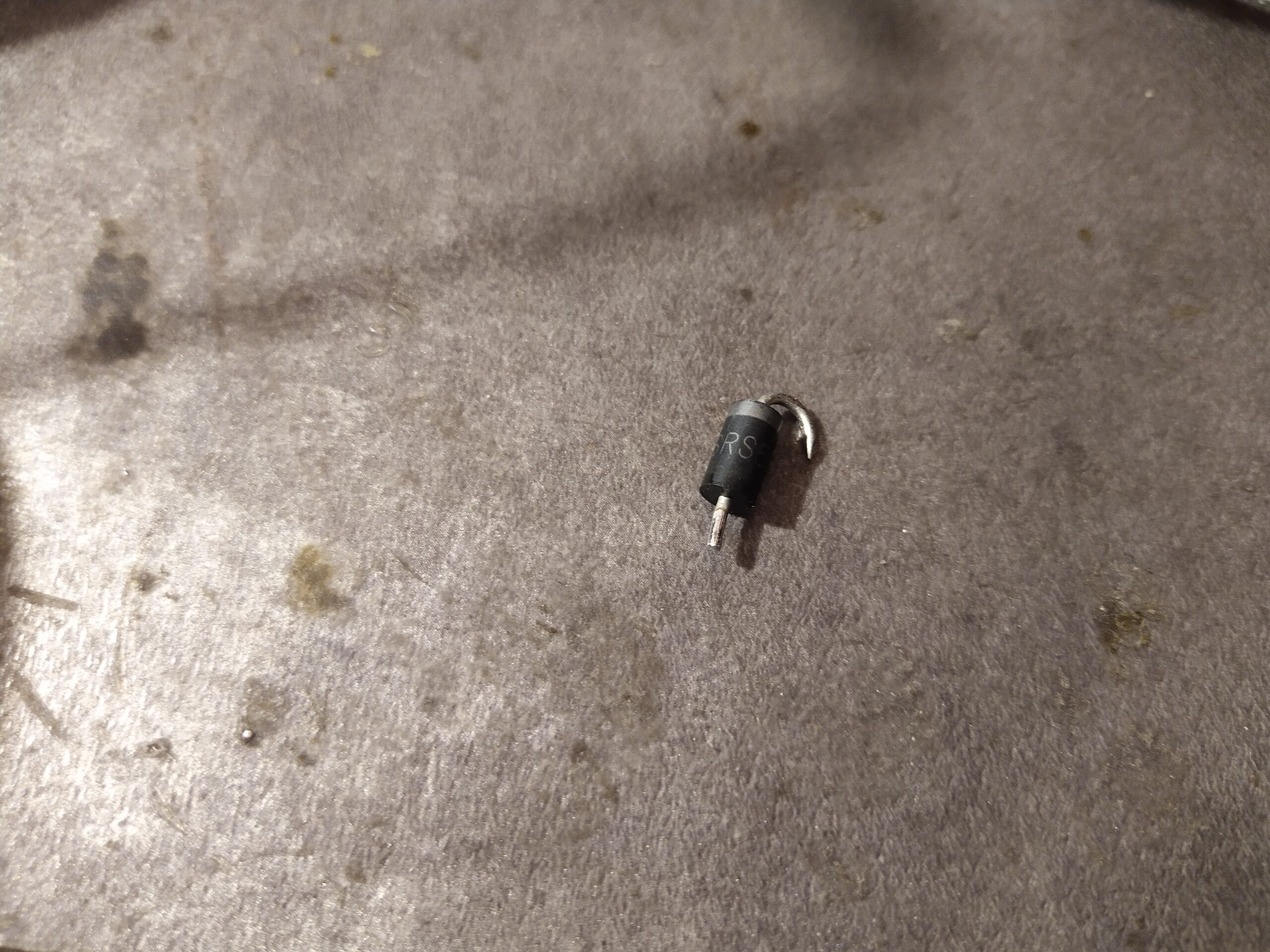

Původní dioda CSRS545 ze sekundární strany pomocného zdroje ze zdroje Enermax Maxpro II.
Původní dioda CSRS545 ze sekundární strany pomocného zdroje ze zdroje Enermax Maxpro II.

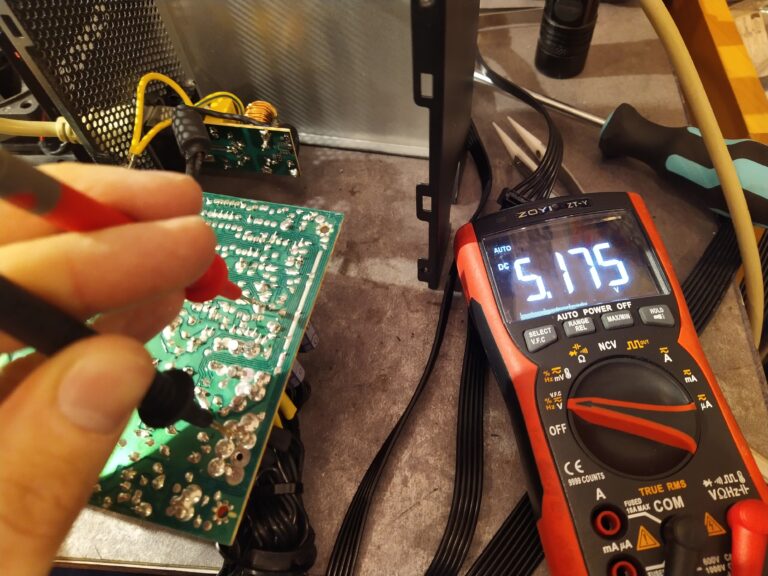

Kontrola výstupního napětí pomocného zdroje ze zdroje Enermax Maxpro II po opravě. Napětí je v pořádku.
Kontrola výstupního napětí pomocného zdroje ze zdroje Enermax Maxpro II po opravě. Napětí je v pořádku.

Opraveno

   Zde si neodpustím jednu malou poznámku k testování zdroje v zátěži. Zdroj jsem testoval se zátěží cca 510 W (3,3 V – 18 A, 5 V – 18 A, 12 V – 30 A). Po 4 minutách se výstupní vodiče zdroje ve 24pinovém a 4pinovém CPU konektoru rozpálily na 120 °C! a zátěž zdroje jsem pro jeho další testování musel omezit. Je pravda, že do počítače se zdroj připojuje ještě více konektory, než přes které zdroje testuji já, nicméně kabely u kvalitnějších počítačových zdrojů se takto nikdy nerozpálí. Na kabelech od zdroje je uveden průřez 18 AWG, já mám na protikusech v testeru uveden stejný průřez a tyto kabely jsou při testování vlažné. Z toho lze usoudit, že uvedený průřez na kabelech zdroje asi nebude odpovídat… Dalším vysvětlením může být, že kabely se ohřívají od nekvalitních pinů v konektorech.?

   Zdroj sám o sobě nemusí být špatný, ale tento nedostatek se mi nelíbí a proto bych zdroj Enermax Maxpro II ke koupi nedoporučil. Otázkou zůstává jak na tom jsou jiné zdroje od této značky.

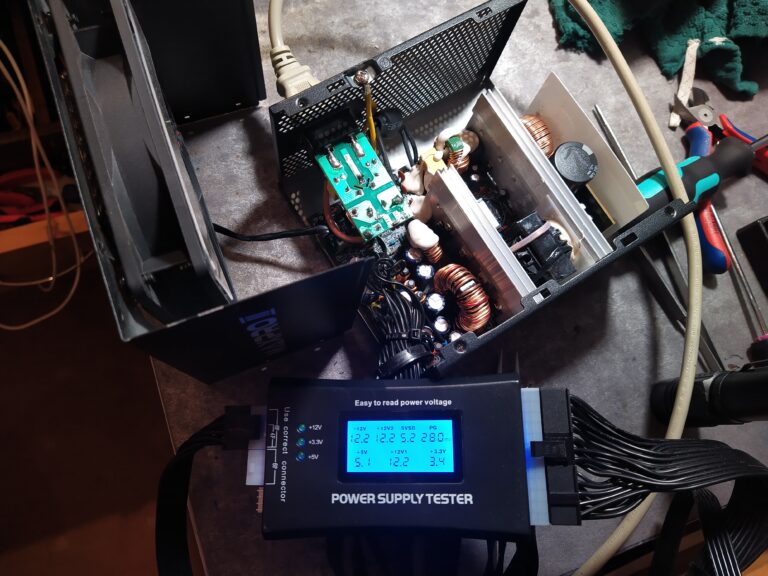

Testování zdroje Enermax Maxpro II po opravě pomocí testeru PC zdrojů z Aliexpressu.
Testování zdroje Enermax Maxpro II po opravě pomocí testeru PC zdrojů z Aliexpressu.

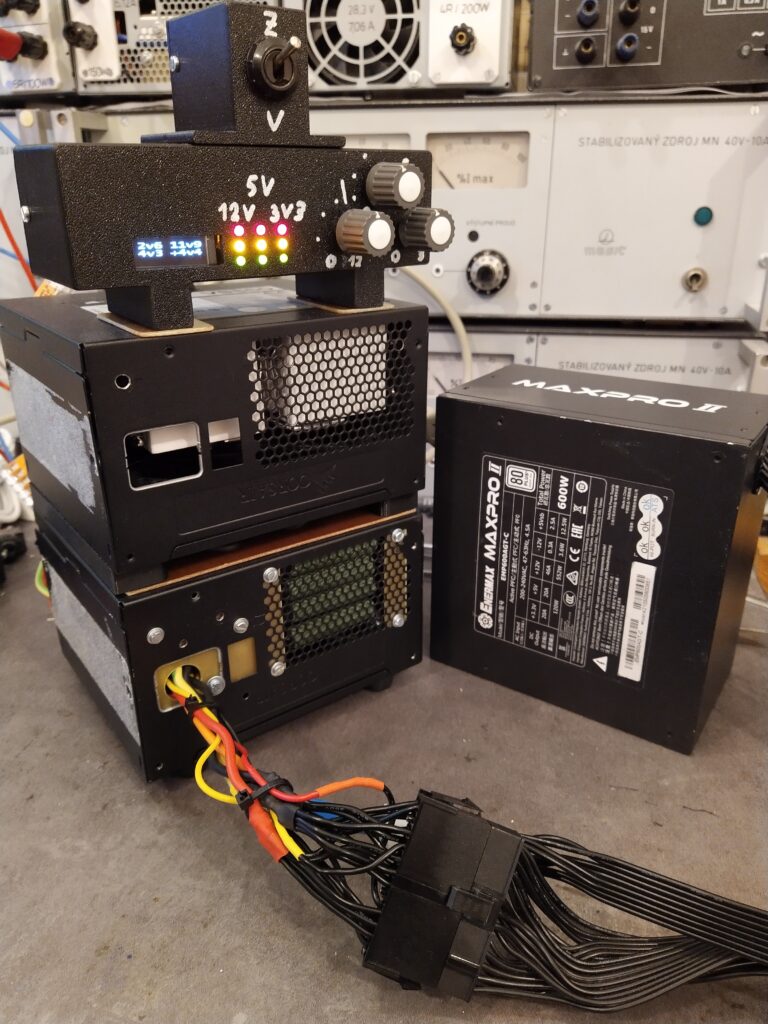

Testování zdroje Enermax Maxpro II po opravě pomocí zátěžového testeru PC zdrojů se zátěží 510 W.
Testování zdroje Enermax Maxpro II po opravě pomocí zátěžového testeru PC zdrojů se zátěží 510 W.

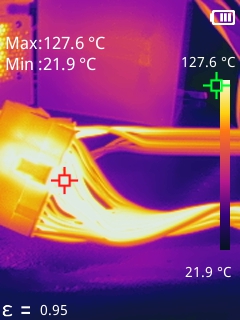

Měření teploty kabelů na výstupním 24pinovém konektoru zdroje Enermax Maxpro II termokamerou při zátěži 510 W. Teplota přesahuje 120 °C!
Měření teploty kabelů na výstupním 24pinovém konektoru zdroje Enermax Maxpro II termokamerou při zátěži 510 W. Teplota přesahuje 120 °C!
