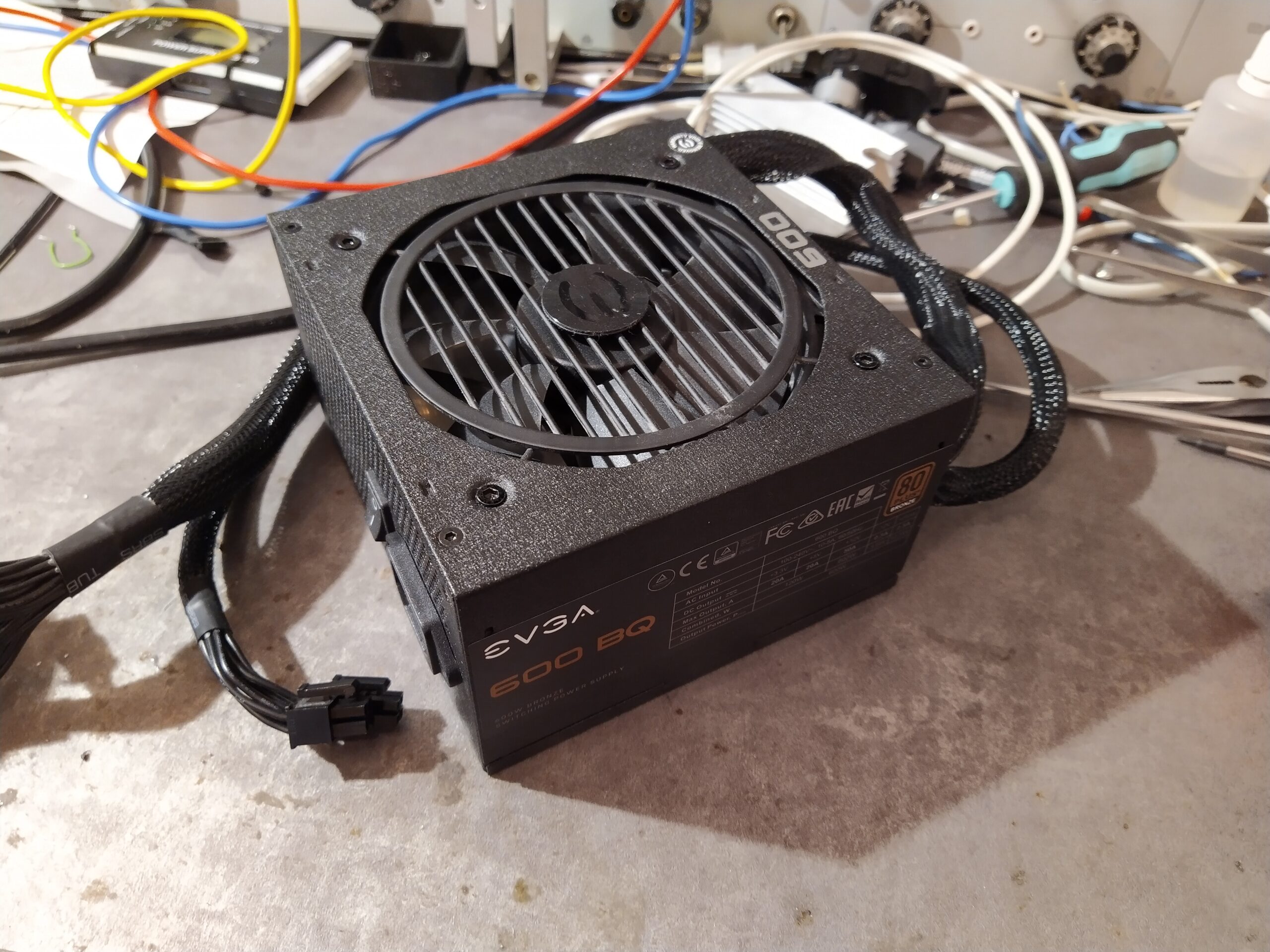

Oprava PC zdroje EVGA 600 BQ

Co se stalo?

   Ve zdroji fungoval pomocný zdroj, při pokusu o zapnutí hlavního zdroje – spojení zeleného vodiče se zemí, se zdroj do 1 s vypnul. Zcela chybělo napětí +5 V.

Analýza poruchy ATX zdroje EVGA 600 BQ

   Jak jsem již naznačil v úvodu. Chová-li se PC zdroj tak, že po zapnutí se okamžitě zase vypne, bývá většinou problém v nějakém výstupním napětí, které je mimo toleranci. Je-li některé z hlavních napětí mimo toleranci, obvod dohledu po krátké době zdroj vypne. Samozřejmě může být problém i v samotném obvodu dohledu, ale to je méně časté. Z toho, s čím jsem se zatím setkal soudím, že u nových, výkonnějších zdrojů budou tyto závady čím dál tím častější.

   Dřívější koncepce PC zdrojů byla taková, že hlavní trafo měniče mělo více sekundárních vinutí pro jednotlivá napětí a za transformátorem byly pouze usměrňovače, které odcházely výjimečně. Dnes je většina zdrojů řešena tak, že hlavní trafo má na sekundární straně vinutí pouze pro větev +12 V a napětí +5 V a +3,3 V jsou vytvářena pomocí step-down měničů z oněch +12 V. A tyto step-down měniče jsou pochopitelně poruchovější než obyčejné diody.

   Zde jsem zjistil, že napětí +5 V zcela chybělo, na osciloskopu nebyl patrný ani náznak náběhu. Step-down měnič pro +5 V jsem vyletoval ze zdroje a měřil na pracovním stole. Jelikož DPS s měničem obsahuje minimum součástek, začal jsem tím, že jsem postupně proměřil všechny součástky, kromě keramických kondenzátorů, které odcházejí naprosto minimálně. Vše se zdálo v pořádku.

   Následně jsem na vstup měniče připojil +12 V z laboratorního zdroje a měřil hodnoty a průběhy napětí za chodu. Po připojení napájecího napětí začalo výstupní napětí pomalu růst, až po několika sekundách vyrostlo na +5 V, kde se ustálilo. Avšak při sebemenším zatížení výstupní napětí ihned kleslo téměř na nulu. Dále jsem kontroloval pracovní podmínky řídícího obvodu IO1 – APW7073. Napětí na EN bylo kolem 12 V, napětí na C2 bylo lehce přes 5 V, napětí PVCC i VCC, vše bylo OK. Poté jsem kontroloval přítomnost a průběhy spínacích impulsů na UGATE a LGATE. Tím jsem konečně odhalil nějakou chybu 🙂 Na výstupu LGATE impulsy zcela chyběly a na výstupu UGATE byly jen velmi krátké impulsy. Z toho jsem usoudil, že vadný bude zřejmě řídící obvod IO1.

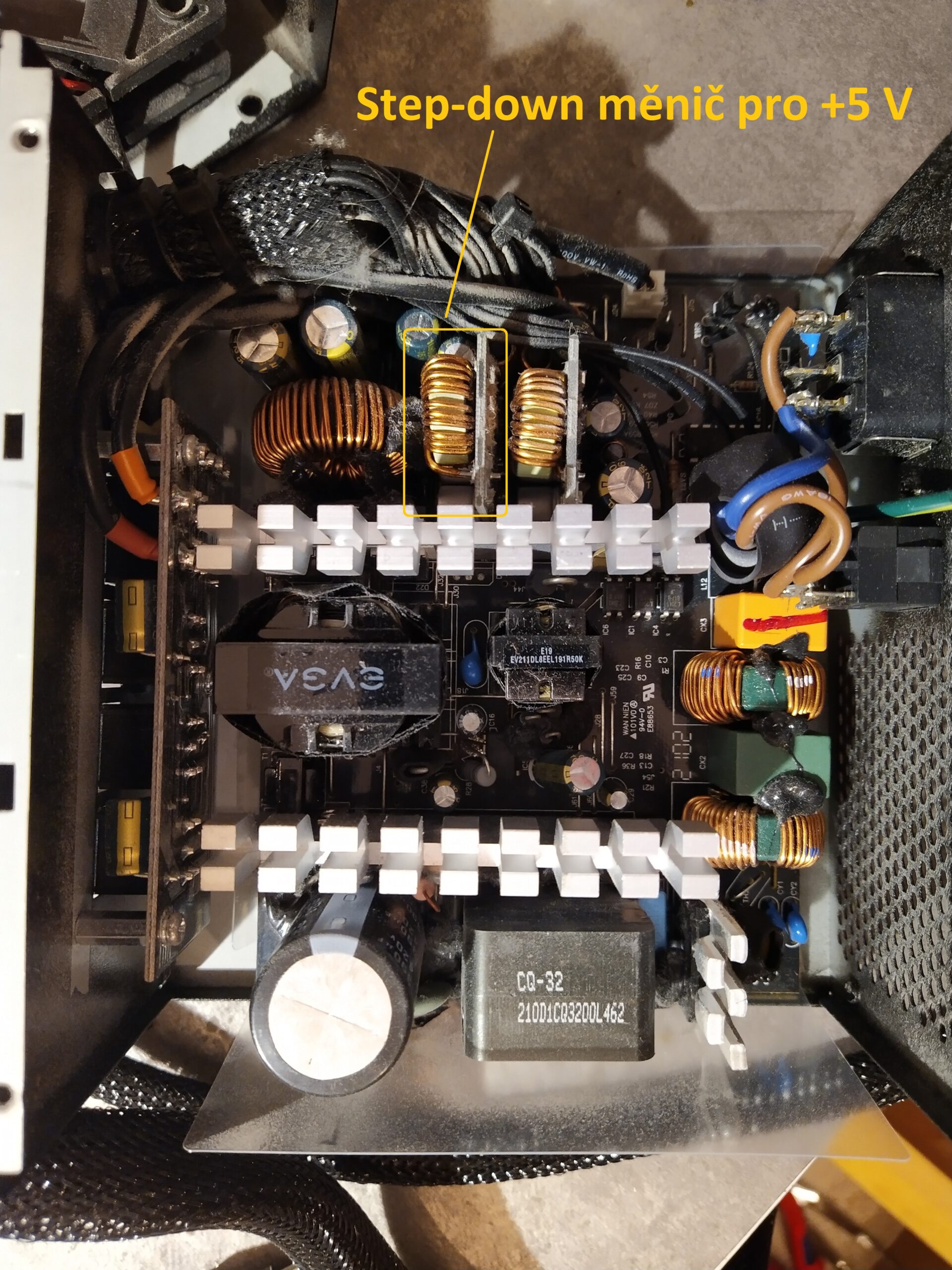

Elektronika PC zdroje EVGA 600 BQ s vyznačeným step-down měničem pro +5 V před vyčištěním.
Elektronika PC zdroje EVGA 600 BQ s vyznačeným step-down měničem pro +5 V před vyčištěním.

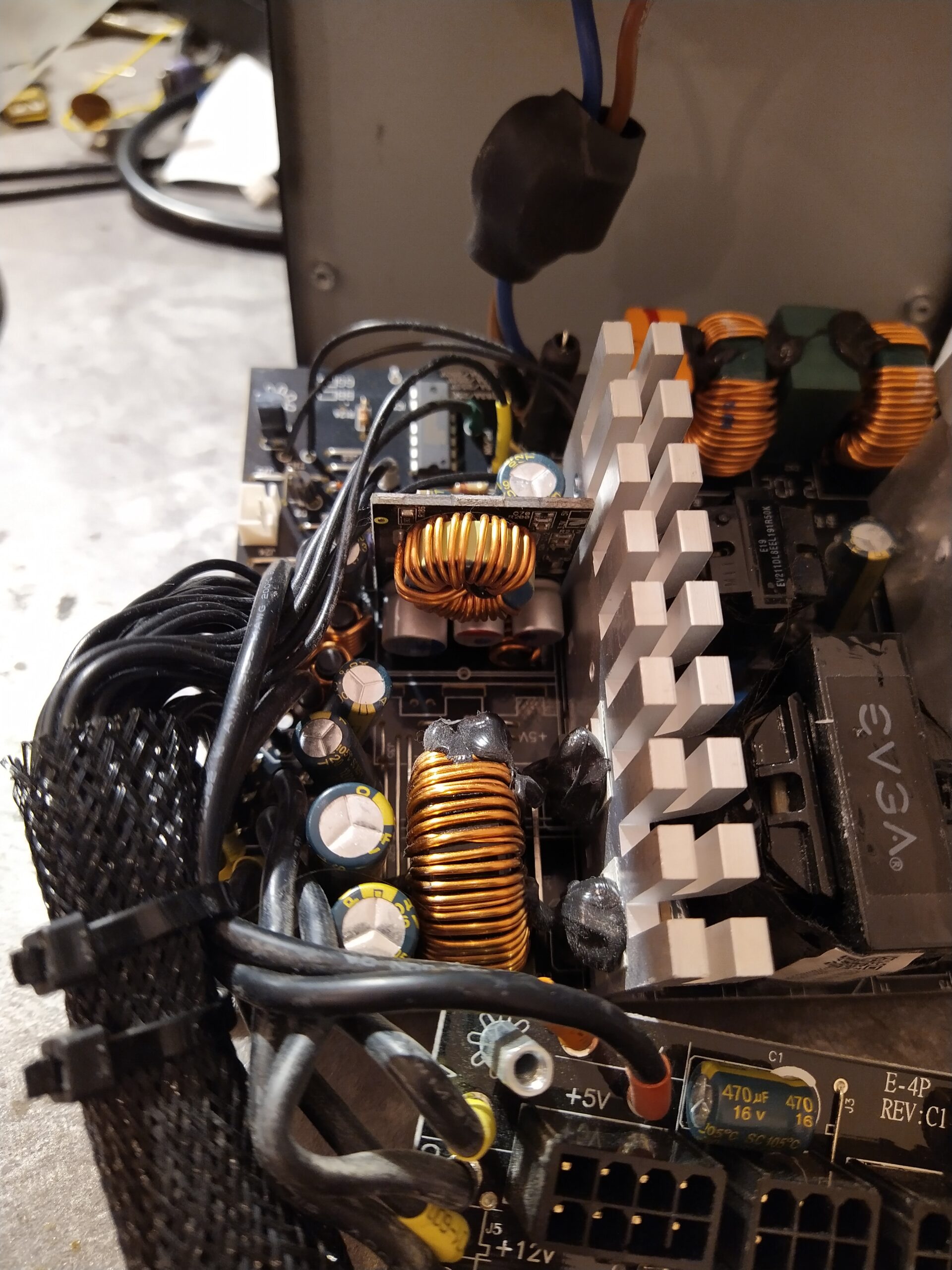

Elektronika PC zdroje EVGA 600 BQ bez step-down měniče pro +5 V. Měnič je vyletován.
Elektronika PC zdroje EVGA 600 BQ bez step-down měniče pro +5 V. Měnič je vyletován.

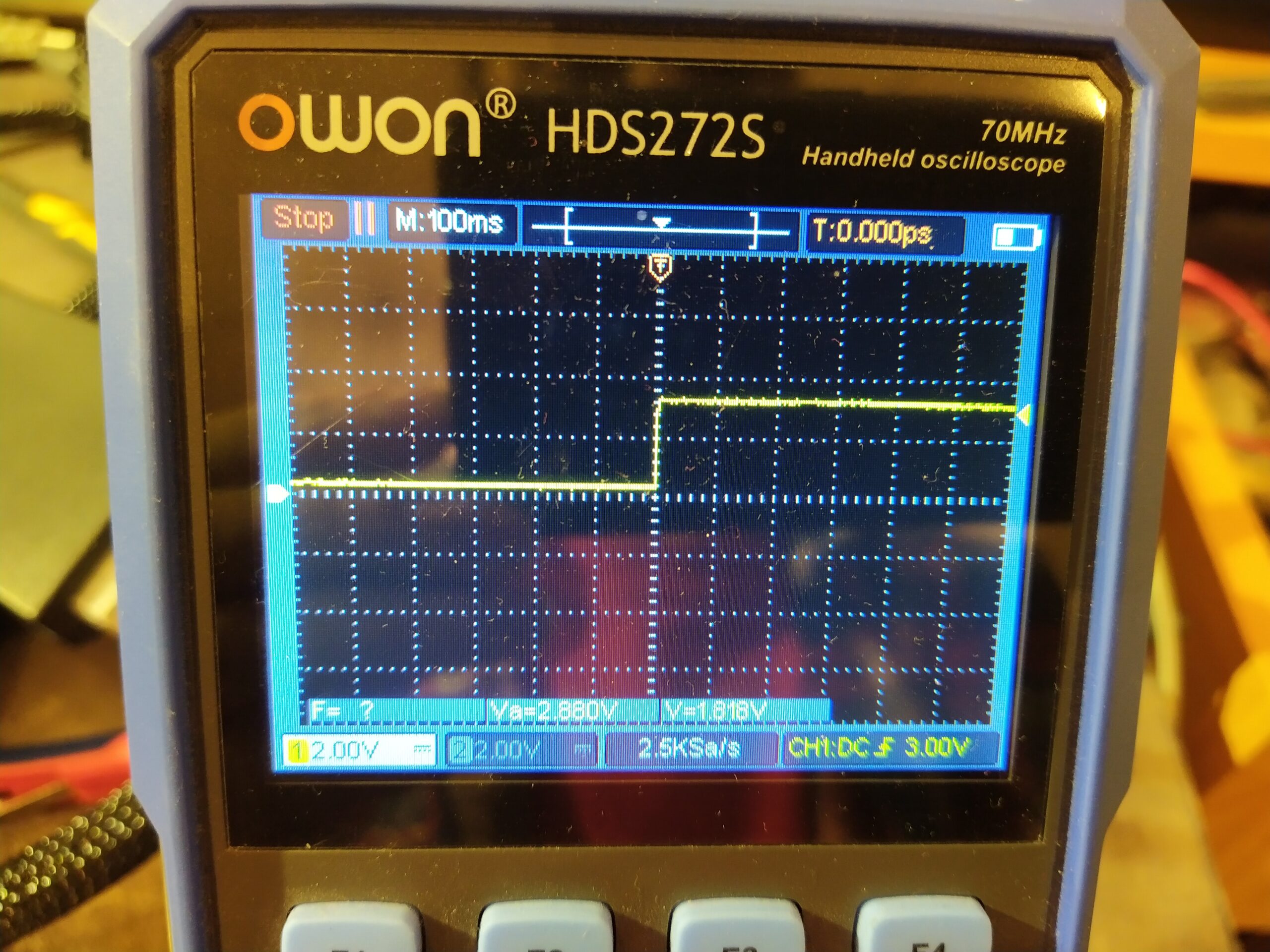

Kontrola napětí na +3,3V větvi PC zdroje EVGA 600 BQ. Větev je v pořádku.
Kontrola napětí na +3,3V větvi PC zdroje EVGA 600 BQ. Větev je v pořádku.

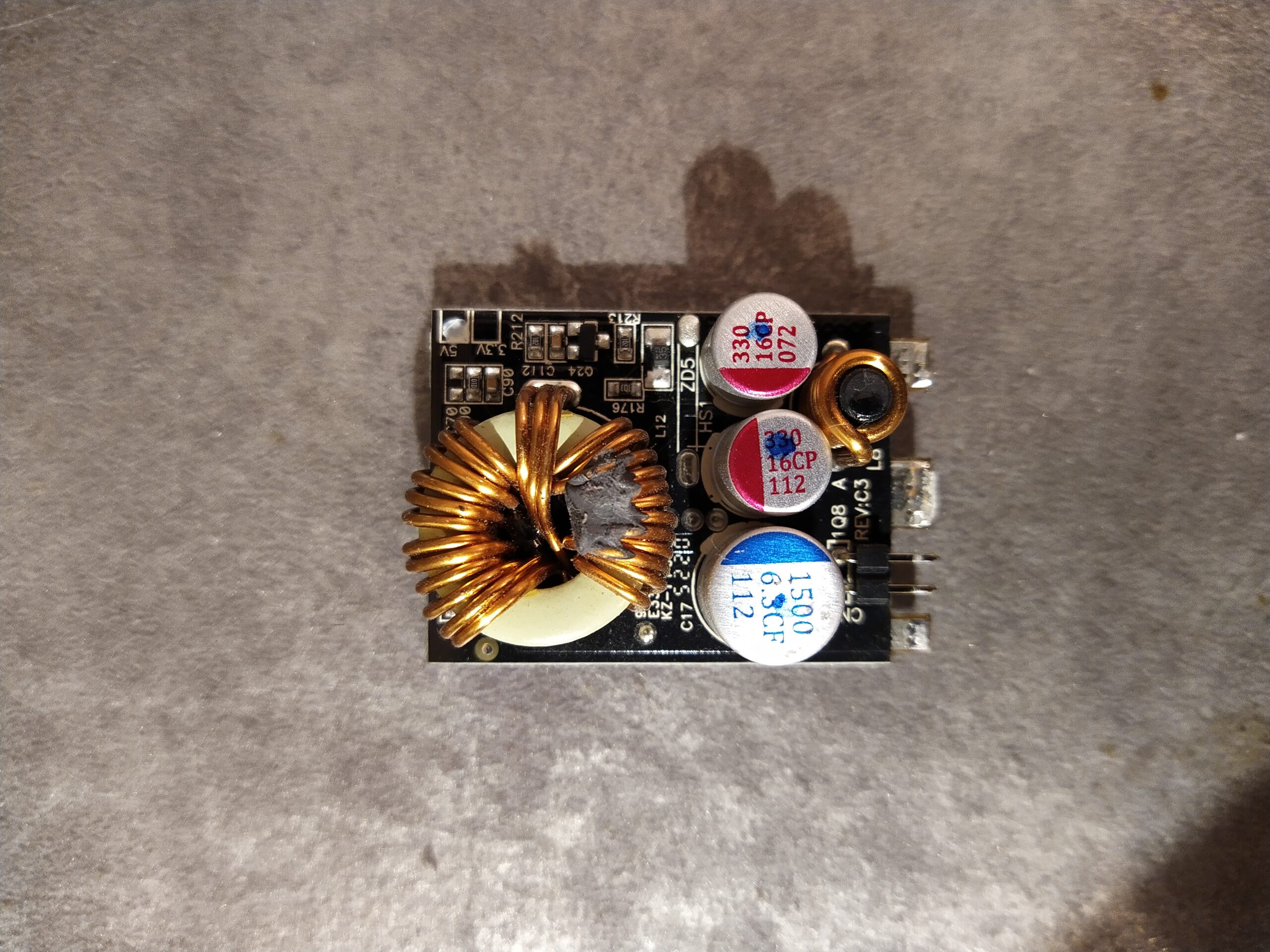

Step-down měnič pro +5 V ze zdroje EVGA 600 BQ ze strany TOP.
Step-down měnič pro +5 V ze zdroje EVGA 600 BQ ze strany TOP.

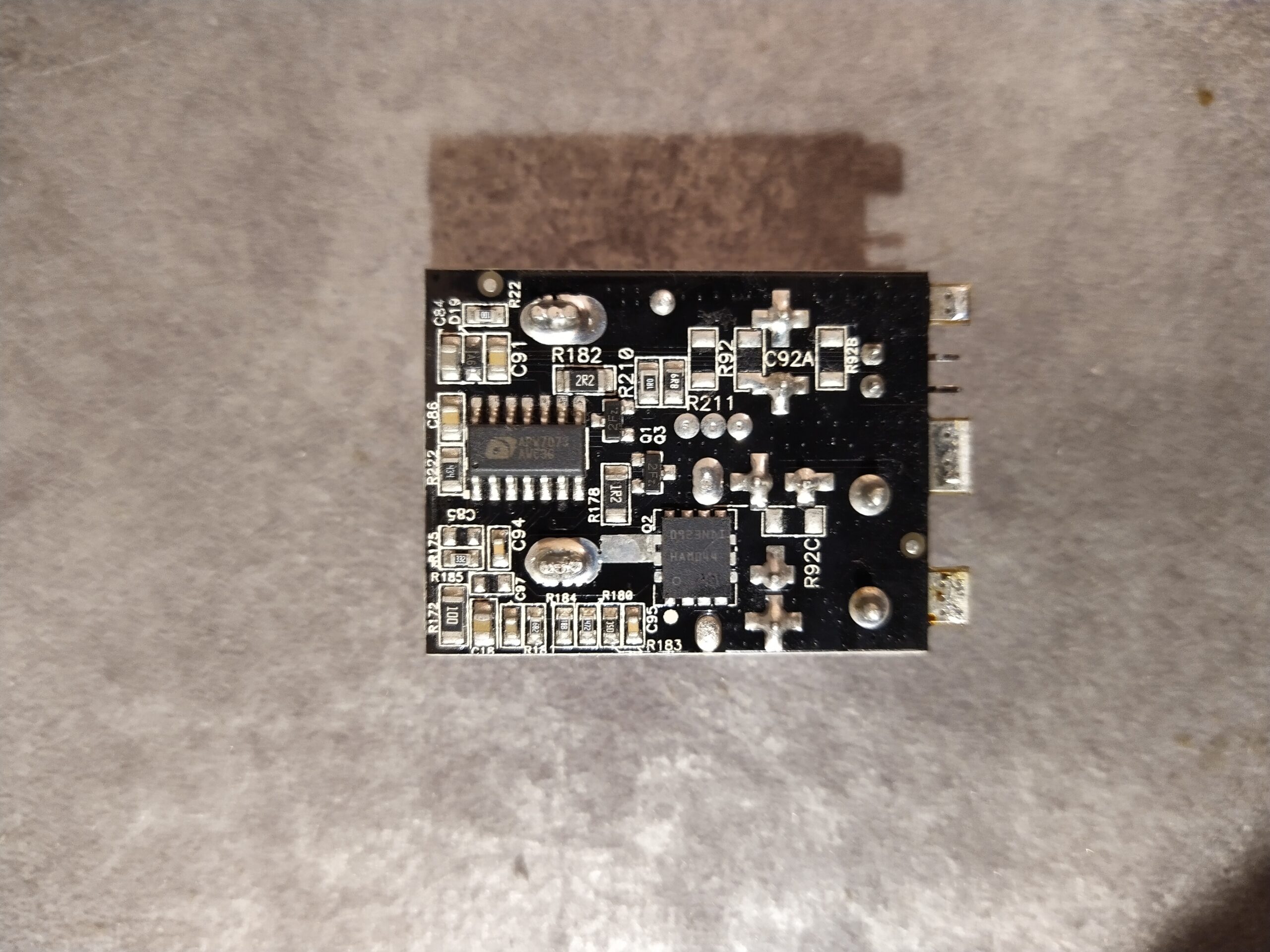

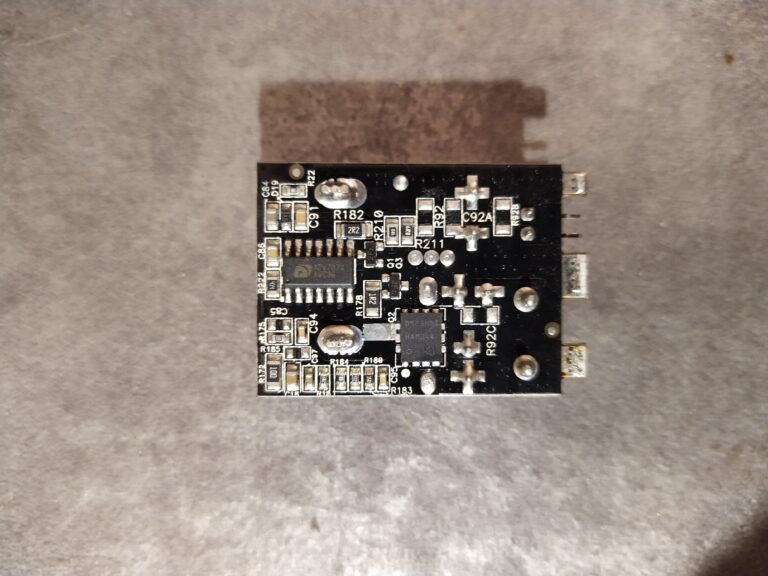

Step-down měnič pro +5 V ze zdroje EVGA 600 BQ ze strany BOTT.
Step-down měnič pro +5 V ze zdroje EVGA 600 BQ ze strany BOTT.

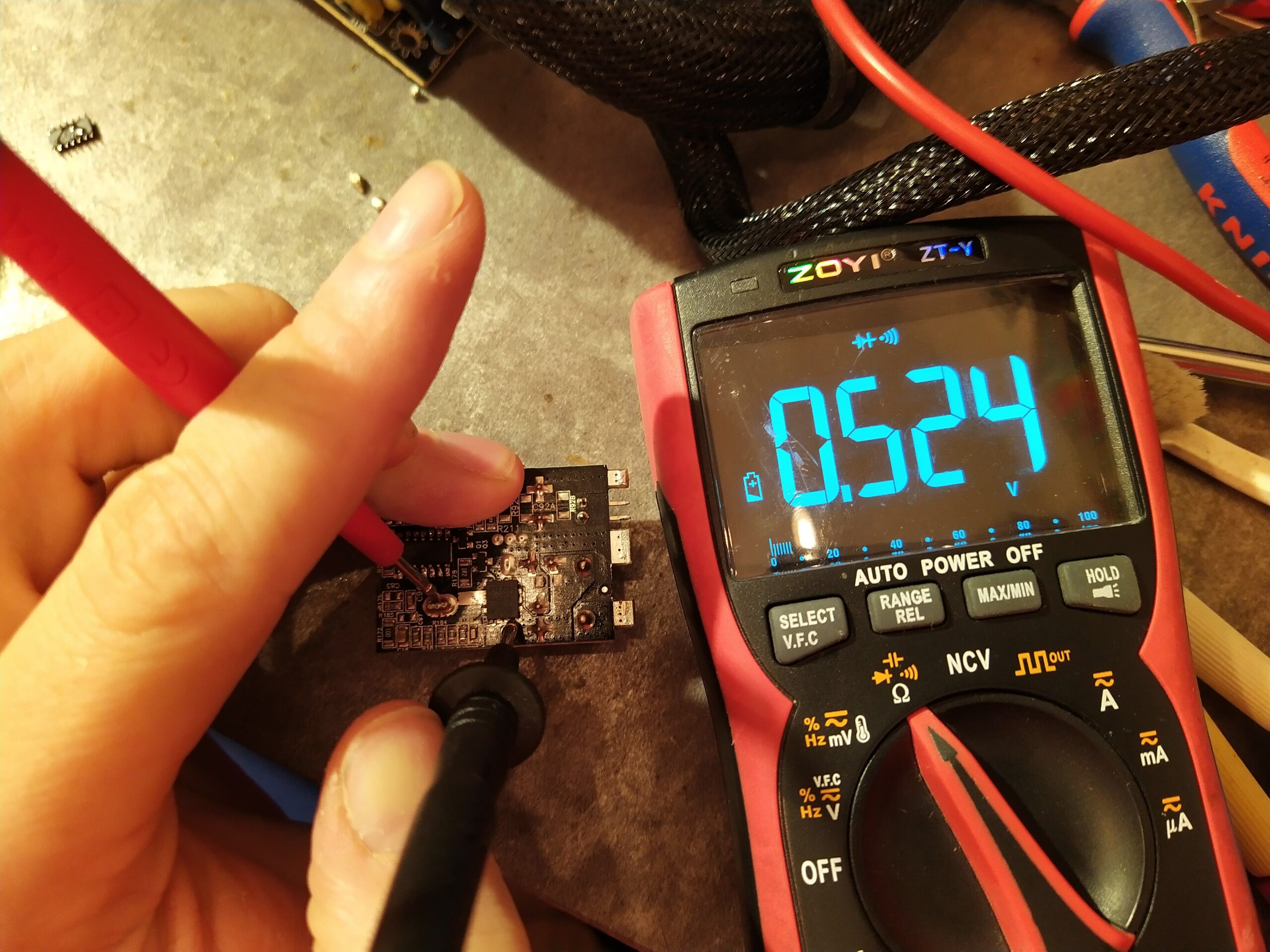

Kontrola tranzistoru T1 v step-down měniči pro +5 V ze zdroje EVGA 600 BQ. Tranzistor je dobrý.
Kontrola tranzistoru T1 v step-down měniči pro +5 V ze zdroje EVGA 600 BQ. Tranzistor je dobrý.

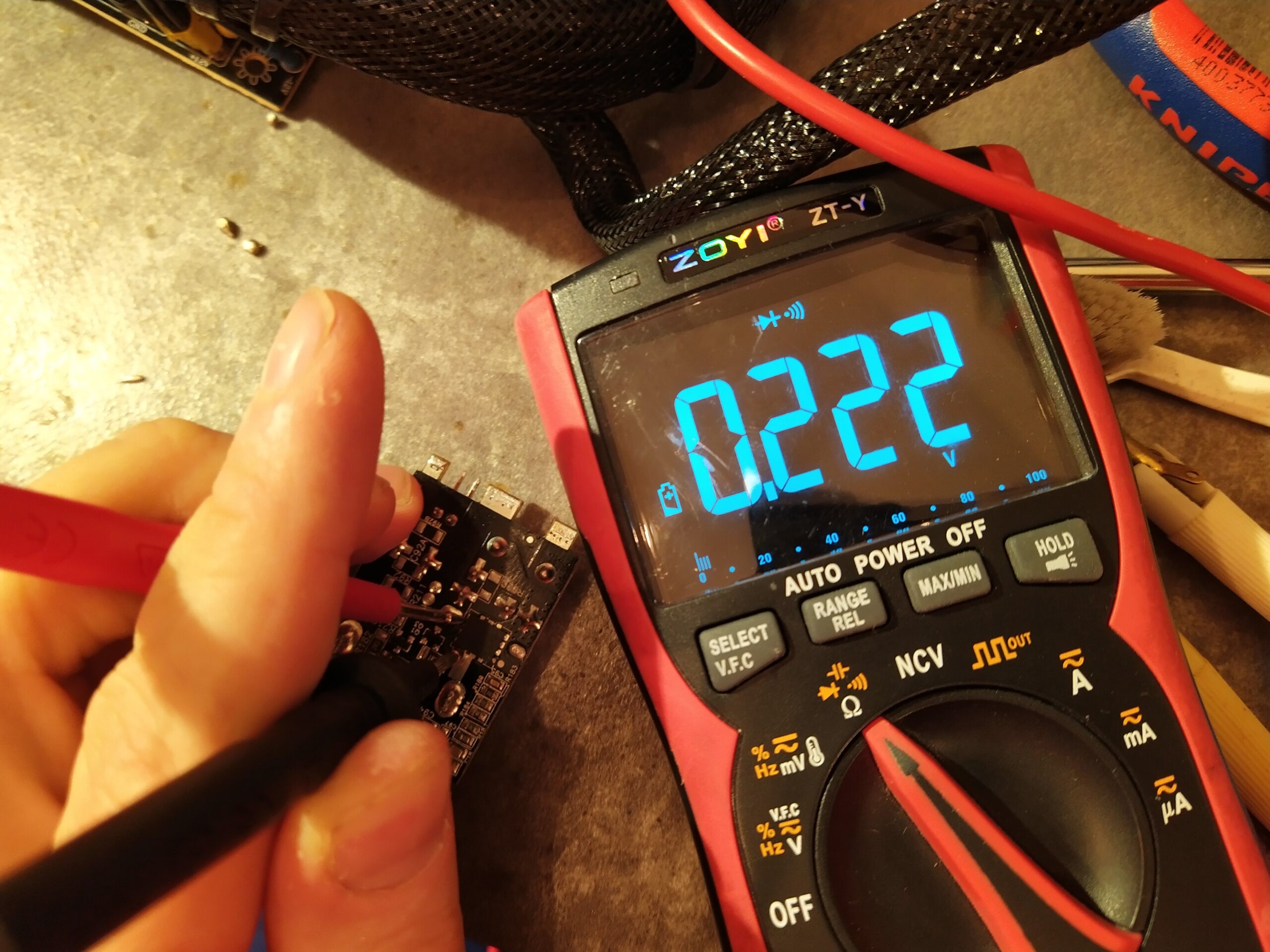

Kontrola tranzistoru T2 v step-down měniči pro +5 V ze zdroje EVGA 600 BQ. Tranzistor je dobrý.
Kontrola tranzistoru T2 v step-down měniči pro +5 V ze zdroje EVGA 600 BQ. Tranzistor je dobrý.

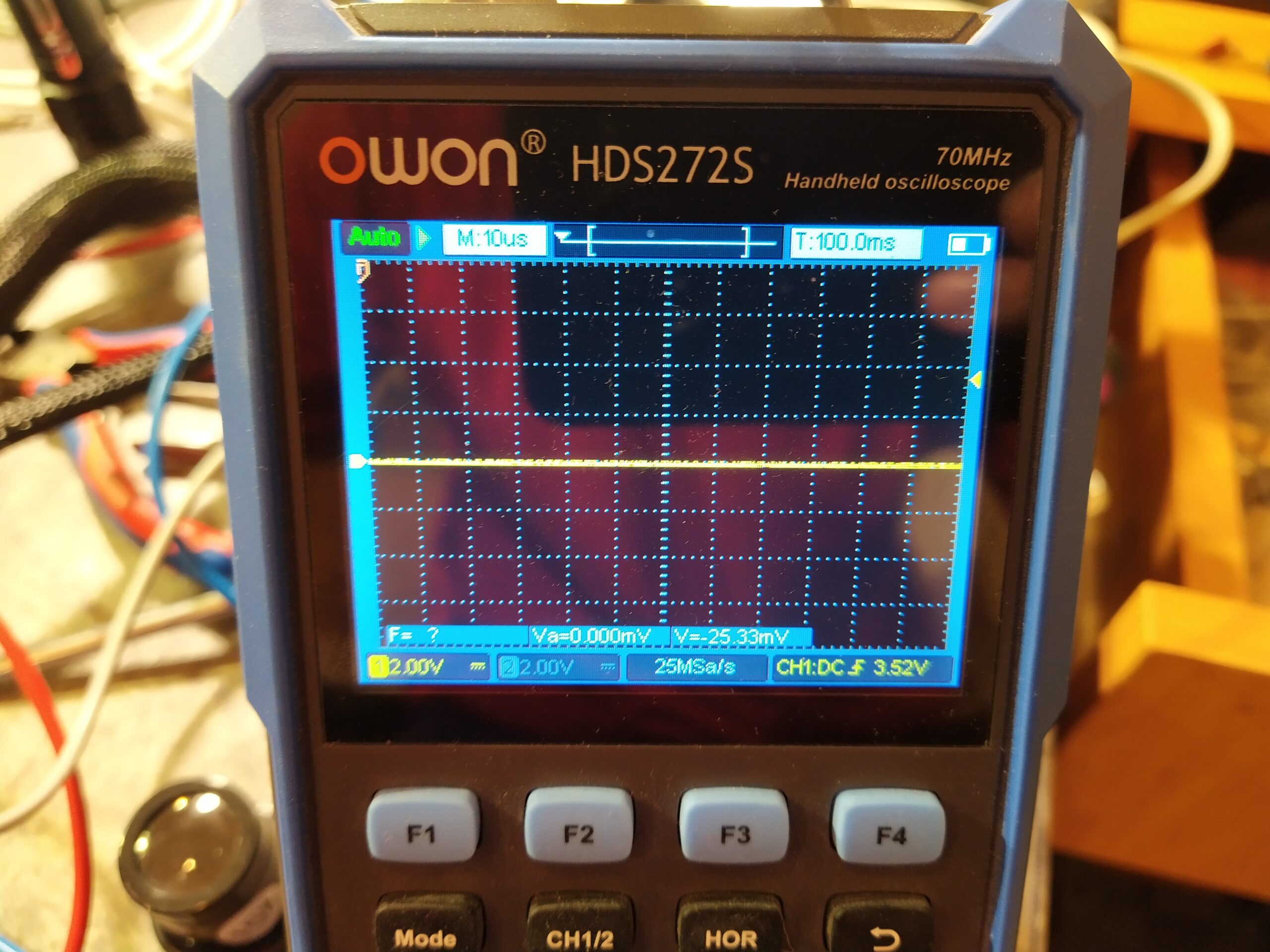

Kontrola spínacích impulsů na výstupu LGATE řídícího obvodu IO1 step-down měniče pro +5 V ze zdroje EVGA 600 BQ. Impulsy chybí.
Kontrola spínacích impulsů na výstupu LGATE řídícího obvodu IO1 step-down měniče pro +5 V ze zdroje EVGA 600 BQ. Impulsy chybí.

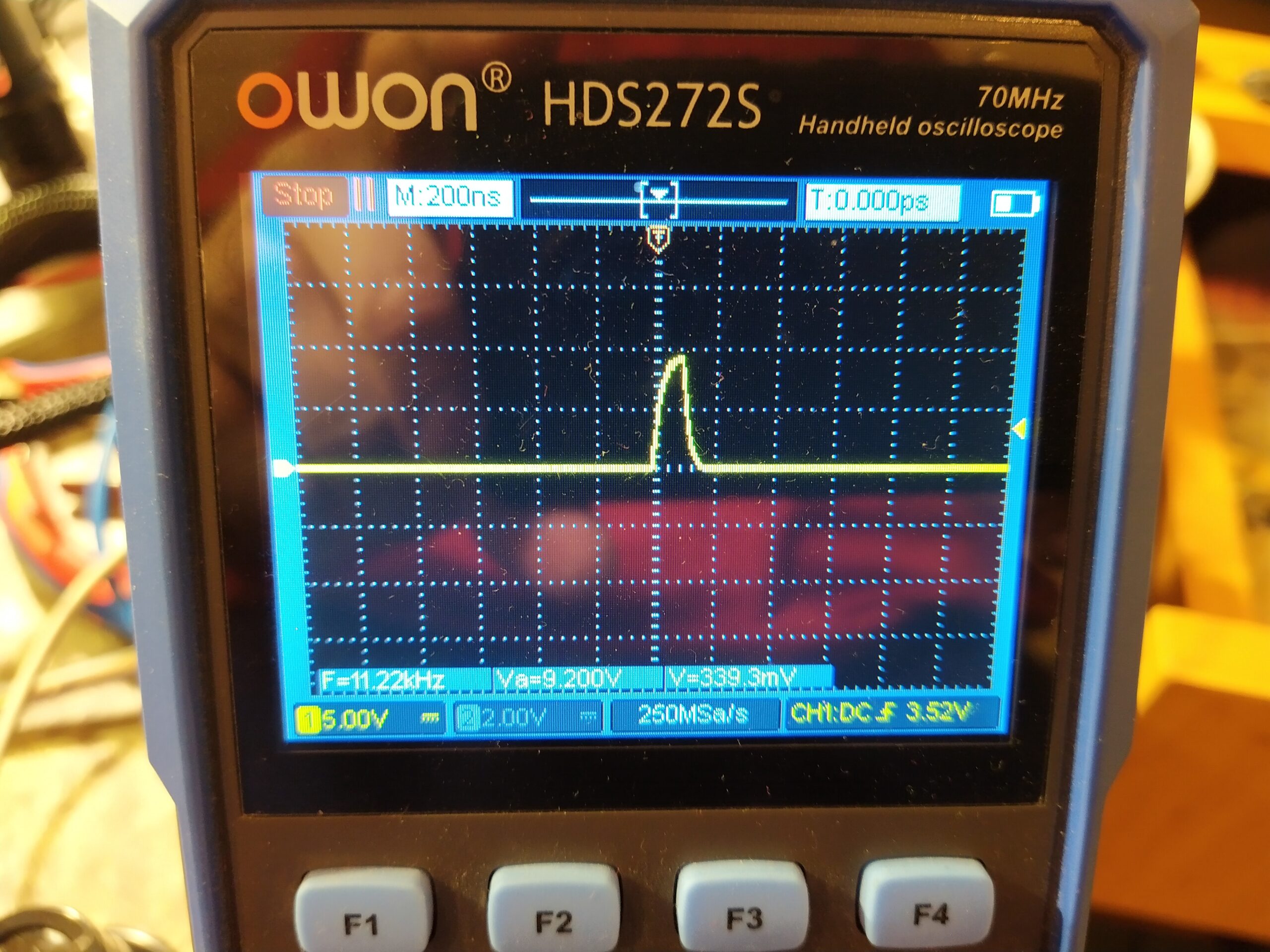

Kontrola spínacích impulsů na výstupu UGATE řídícího obvodu IO1 step-down měniče pro +5 V ze zdroje EVGA 600 BQ.
Kontrola spínacích impulsů na výstupu UGATE řídícího obvodu IO1 step-down měniče pro +5 V ze zdroje EVGA 600 BQ. Impulsy jsou velmi krátké.
Vnitřní obvodové schéma a katalogové zapojení obvodu APW7073. Výřez z datasheetu.
Vnitřní obvodové schéma a katalogové zapojení obvodu APW7073. Výřez z datasheetu.

Oprava ATX zdroje EVGA 600 BQ

   Vzhledem k tomu, že obvody APW7073 jsem měl již nakoupené z opravy PC zdroje ZALMAN ZM700 TX, mohl jsem výměnu řídícího obvodu provést okamžitě. Tentokrát se po výměně řídícího obvodu step-down měnič znovu rozběhl 🙂 Spínací frekvence odpovídá katalogové – 200 kHz.

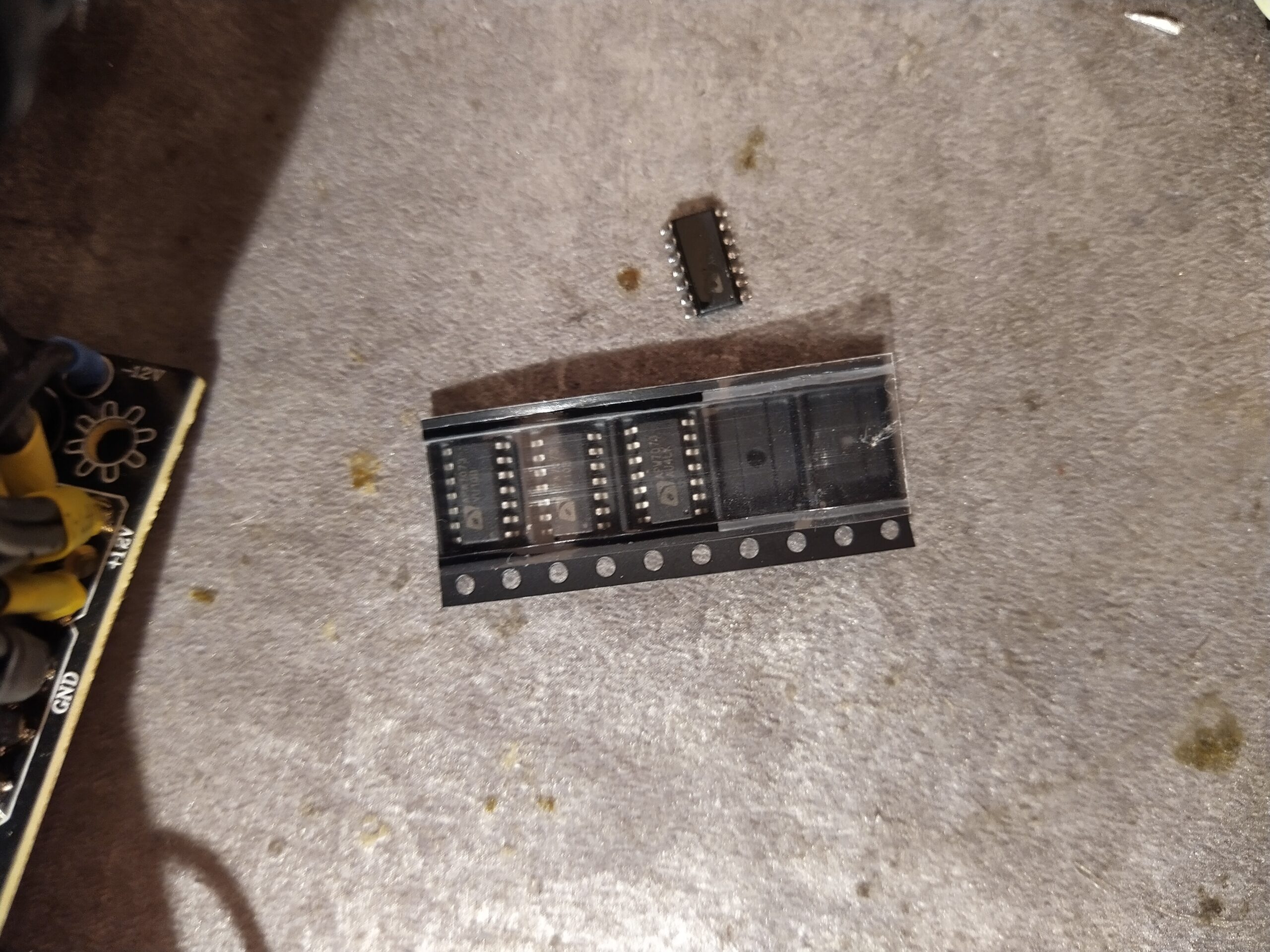

Nové řídící obvody a vyletovaný původní APW7073 do step-down měniče pro +5 V ze zdroje EVGA 600 BQ.
Nové řídící obvody a vyletovaný původní APW7073 do step-down měniče pro +5 V ze zdroje EVGA 600 BQ.

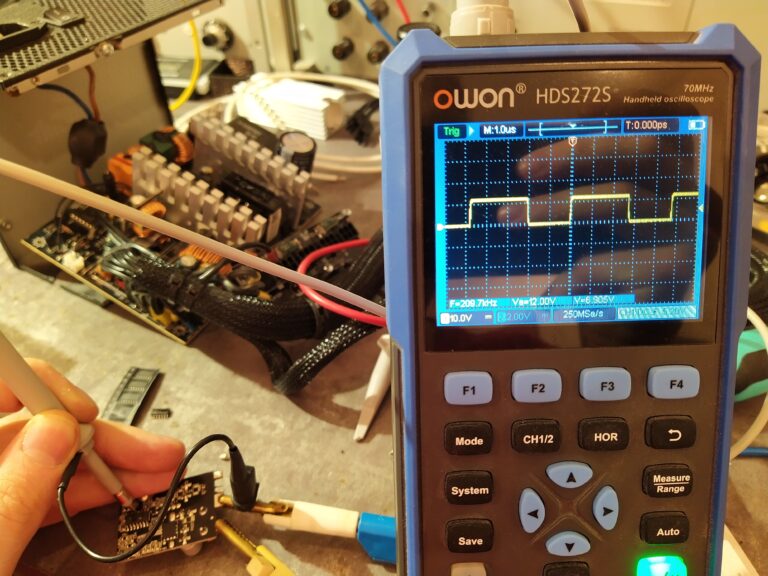

Kontrola spínacích impulsů na výstupu LGATE obvodu APW7073 v step-down měniči pro +5 V po opravě. Měřeno proti zemi.
Kontrola spínacích impulsů na výstupu LGATE obvodu APW7073 v step-down měniči pro +5 V po opravě. Měřeno proti zemi.

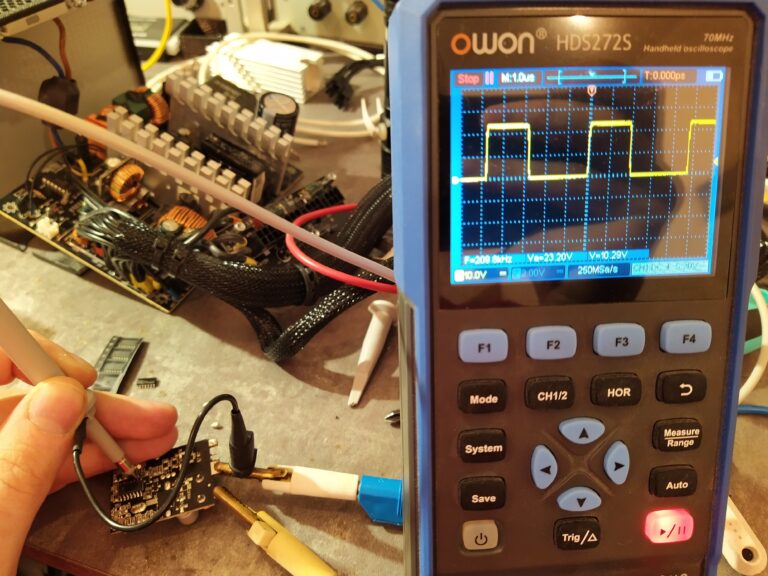

Kontrola spínacích impulsů na výstupu UGATE obvodu APW7073 v step-down měniči pro +5 V po opravě. Měřeno proti zemi.
Kontrola spínacích impulsů na výstupu UGATE obvodu APW7073 v step-down měniči pro +5 V po opravě. Měřeno proti zemi.

Opraveno

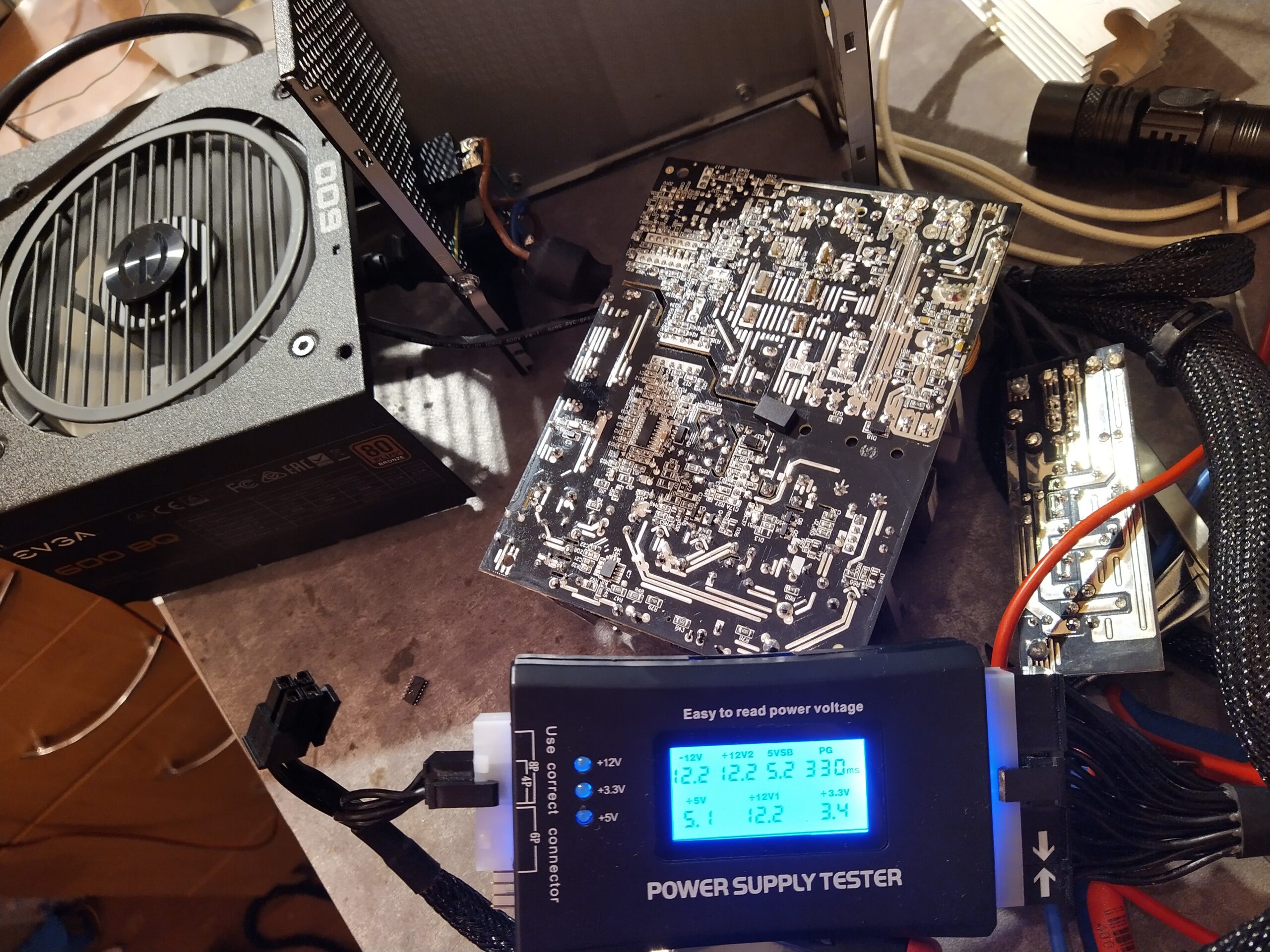

Testování PC zdroje EVGA 600 BQ po opravě na testeru PC zdrojů.
Testování PC zdroje EVGA 600 BQ po opravě pomocí testeru PC zdrojů.

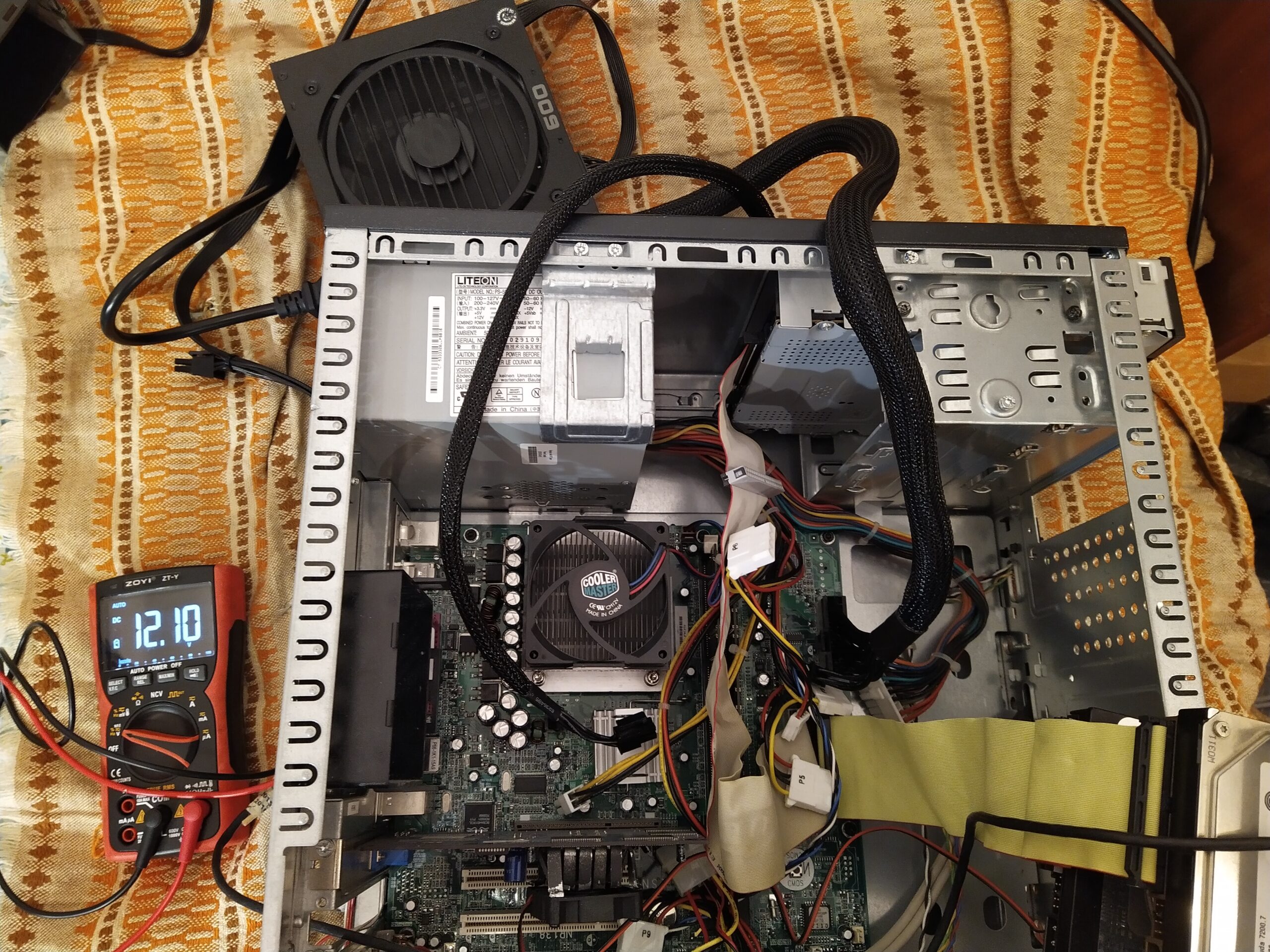

Testování PC zdroje EVGA 600 BQ po opravě ve zkušebním počítači.
Testování PC zdroje EVGA 600 BQ po opravě ve zkušebním počítači.
