Oprava PC zdroje EVGA 600 BQ č. 2
Co se stalo?

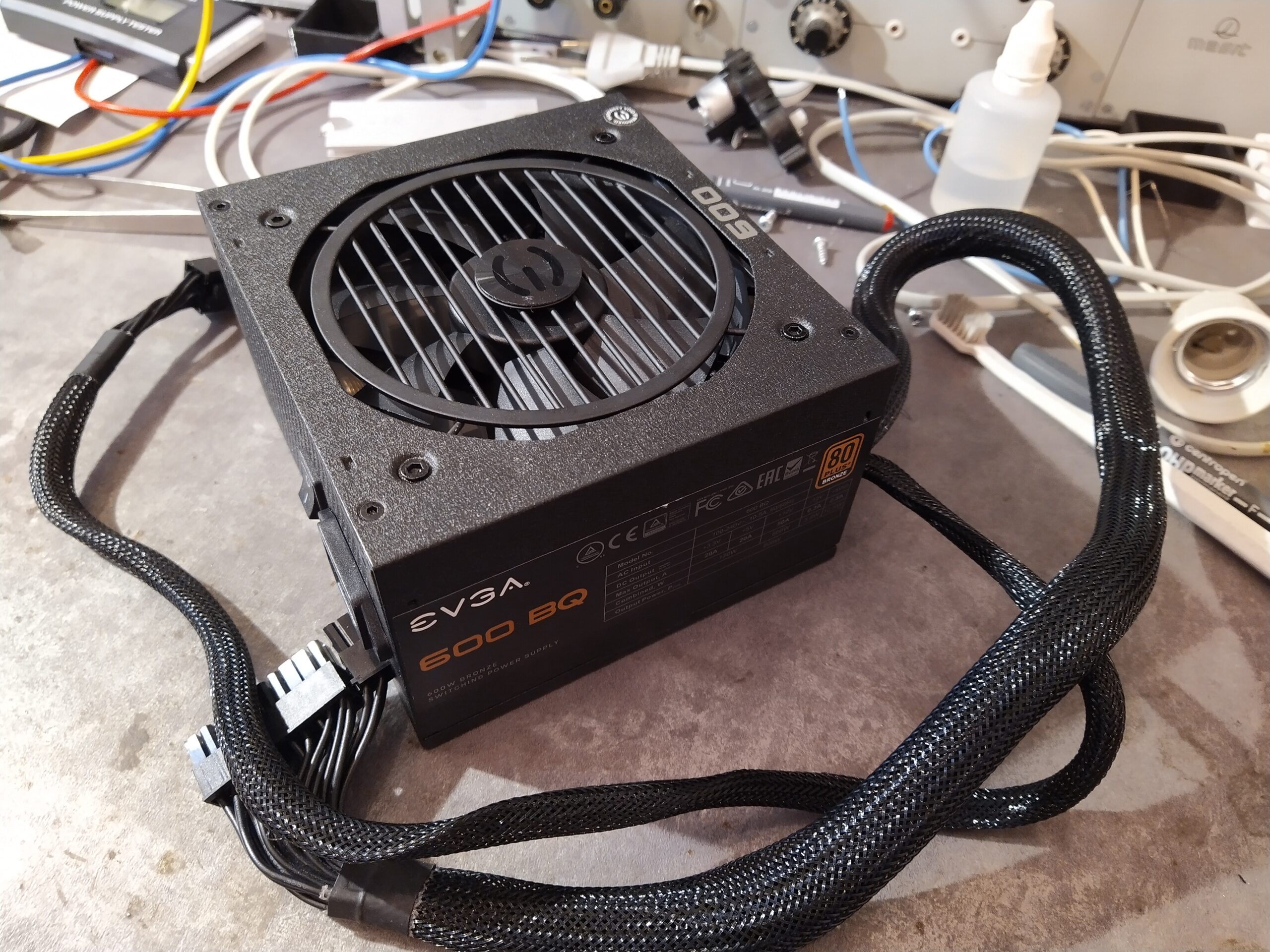

Zdroj jsem dostal se stejným problémem jako minule. Po zapnutí se zdroj do 1 s vypnul, opět chybělo napětí +5 V.
Analýza poruchy ATX zdroje EVGA 600 BQ č. 2

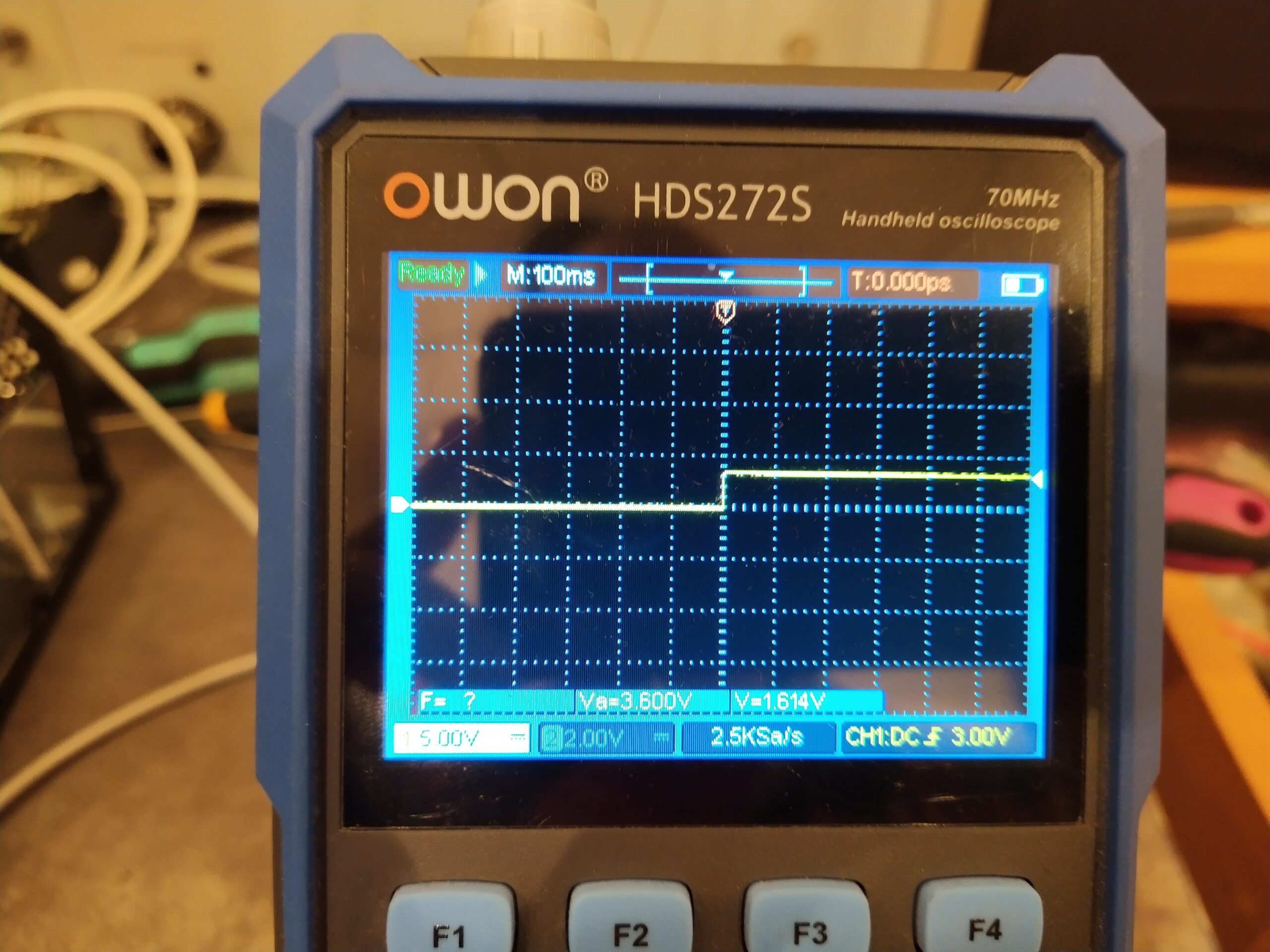

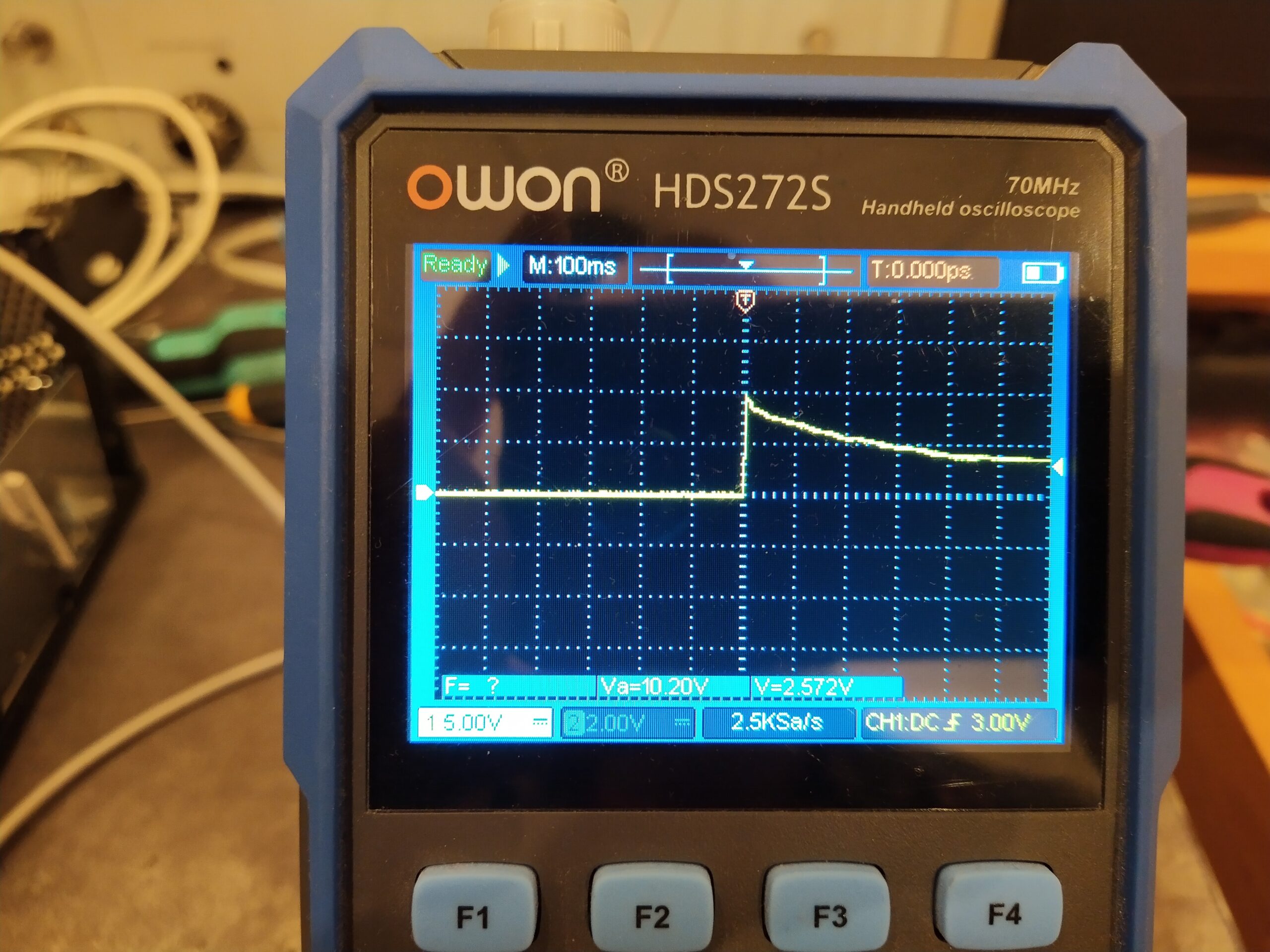

Vzhledem ke stejnému chování jako u prvního zdroje EVGA 600 BQ jsem k opravě přistoupil stejným způsobem. Předpokládal jsem, že problém bude opět někde okolo step-down měniče pro +5 V. Osciloskopem jsem zkontroloval náběh výstupních napětí všech hlavních větví po zapnutí zdroje. +12V a +3V3 větve byly v pořádku – napětí v obou případech vyrostlo na požadovanou úroveň a po vypnutí zdroje obvodem dohledu klesalo zpět k nule, na +5V větvi se napětí ani nepohnulo.

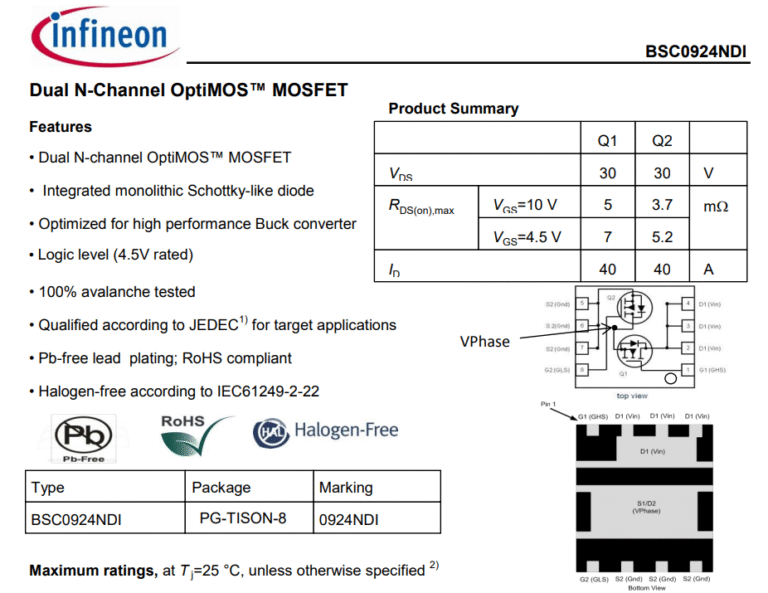

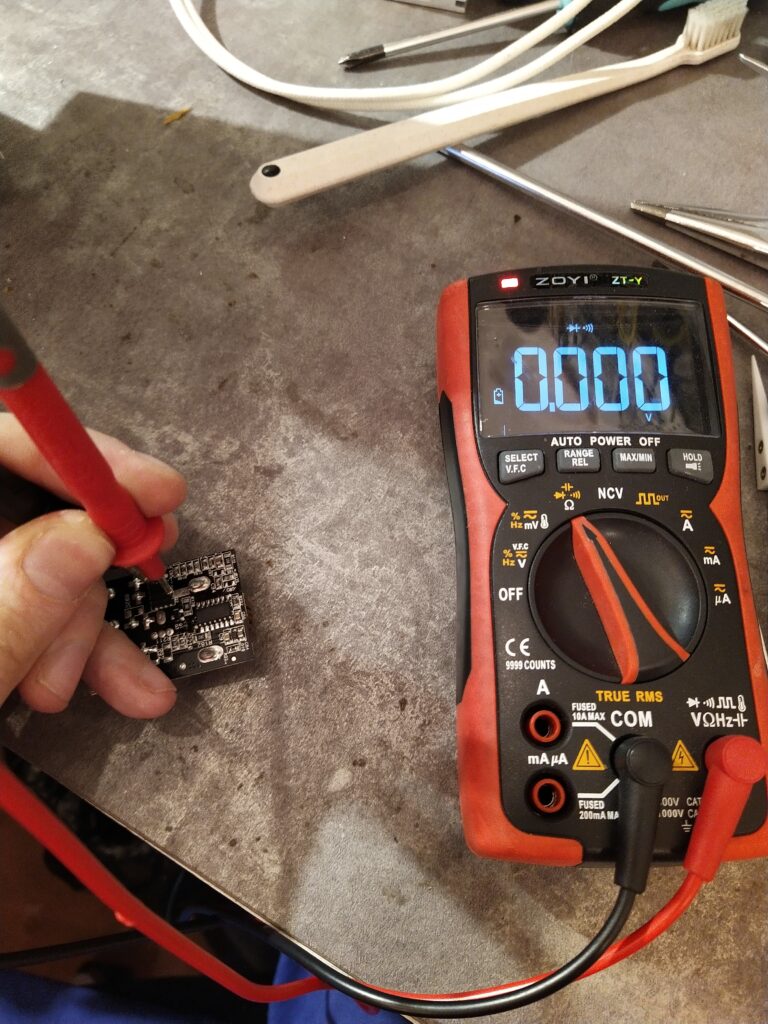

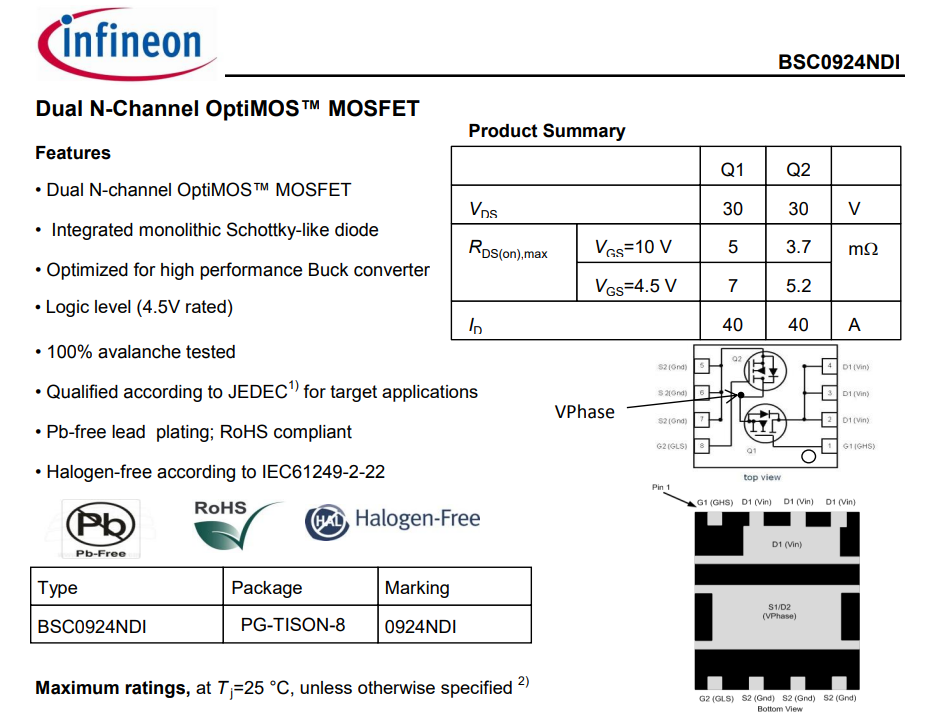

Vyletoval jsem step-down měnič pro +5 V a proměřil všechny aktivní prvky. Tentokrát byl vadný hlavní tranzistor měniče – zde je použit dvojitý tranzistor (dva tranzistory v jednom pouzdře), konkrétně BSC0924NDI od fy Infineon.

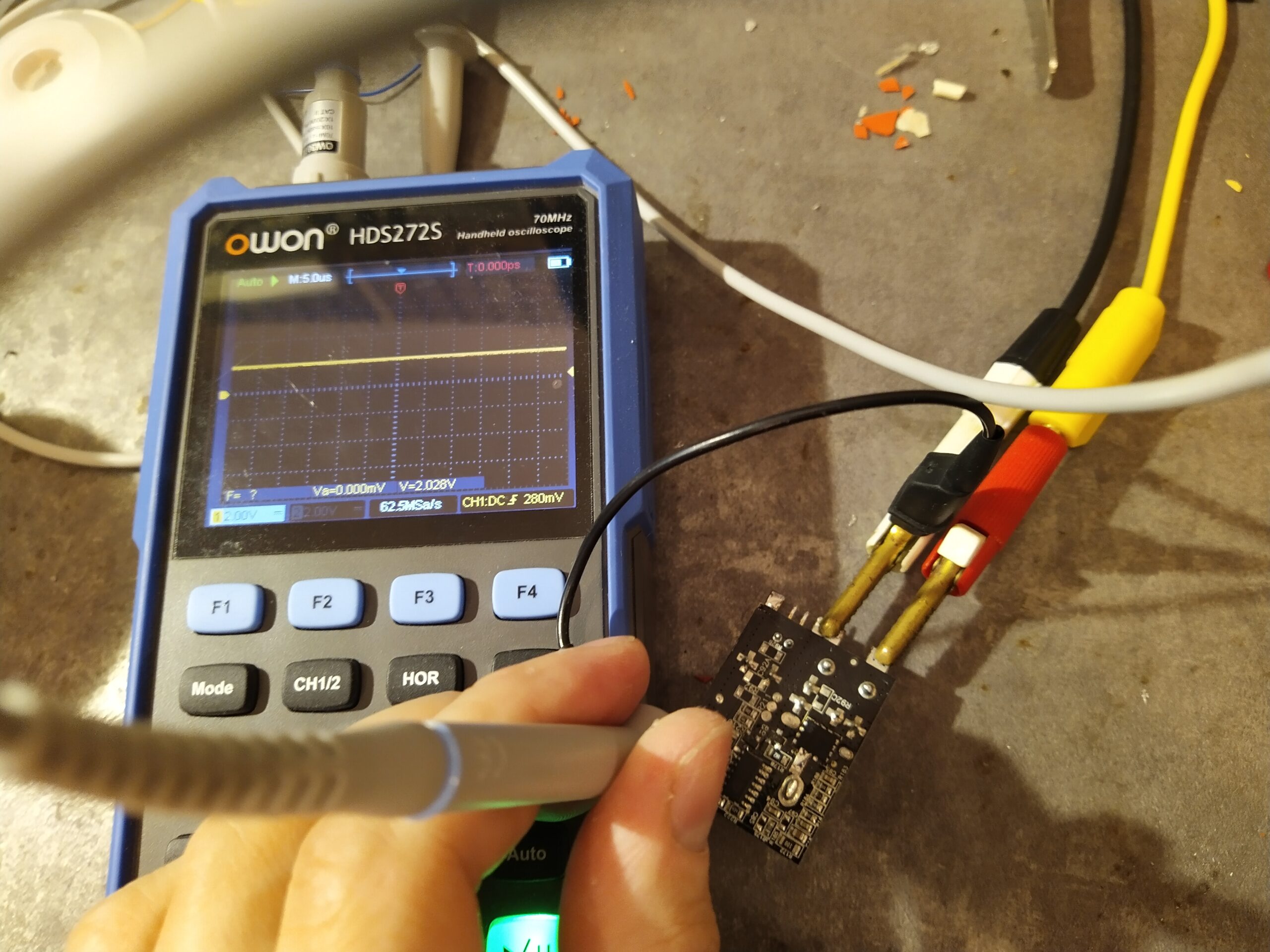

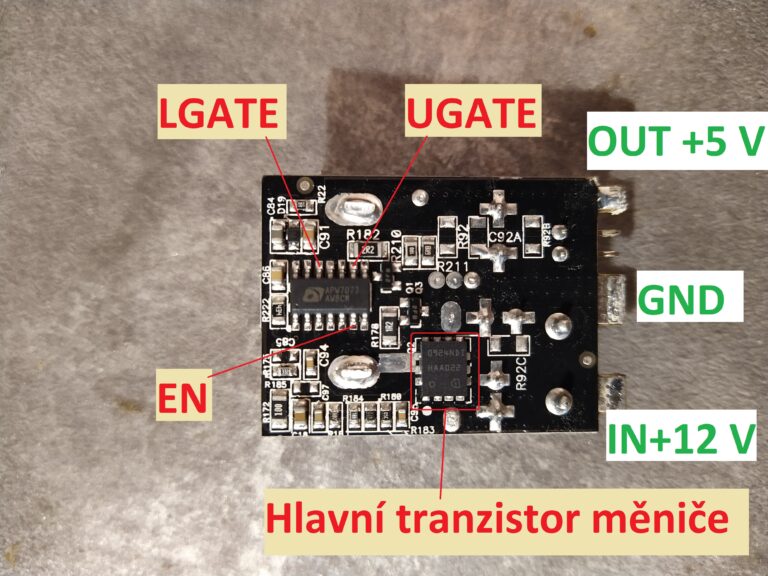

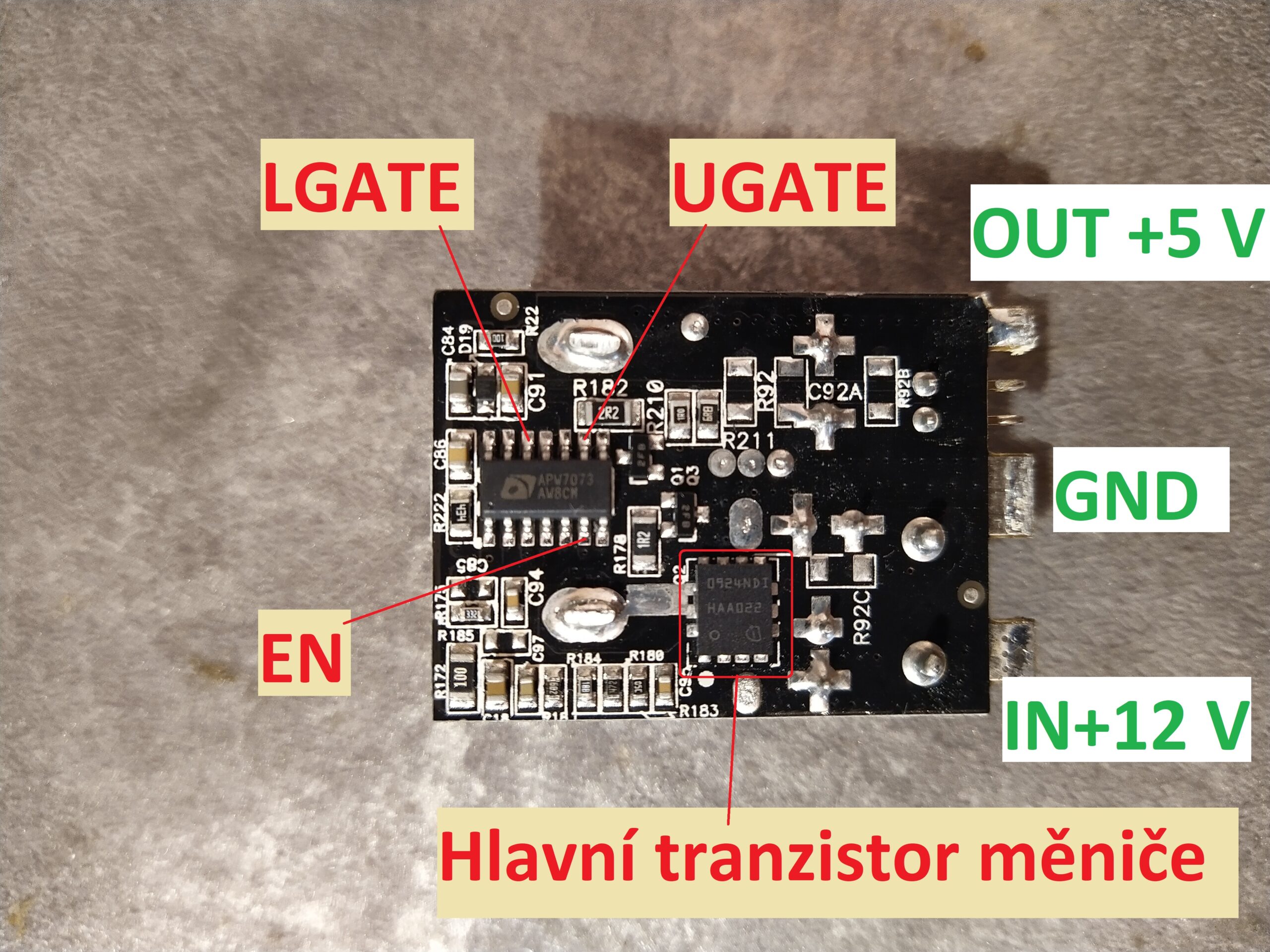

Po výměně tranzistoru ale měnič stále nefungoval, zkontroloval jsem opět přítomnost spínacích impulsů na pinech UGATE a LGATE řídícího obvodu APW7073 a napětí na pinu EN. Napětí na pinu EN bylo 11,9V -> OK, ale spínací impulsy chyběly -> řídící obvod je s největší pravděpodobností vadný.
Oprava ATX zdroje EVGA 600 BQ č. 2

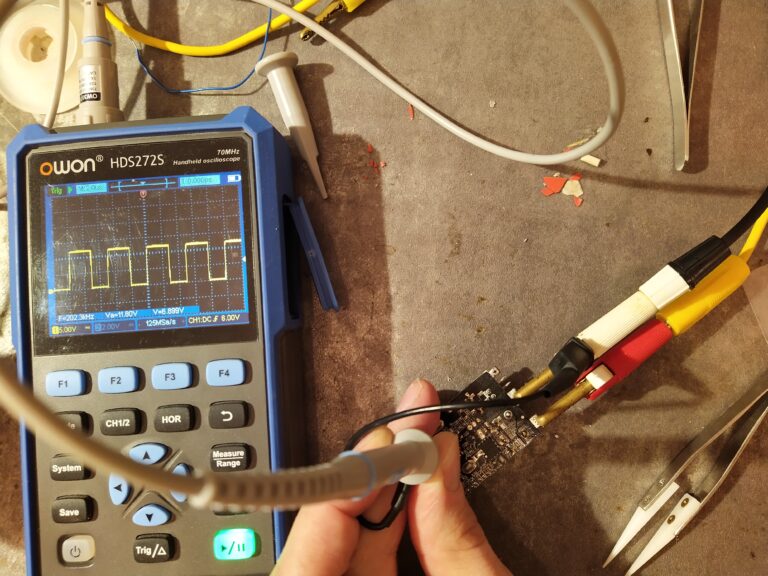

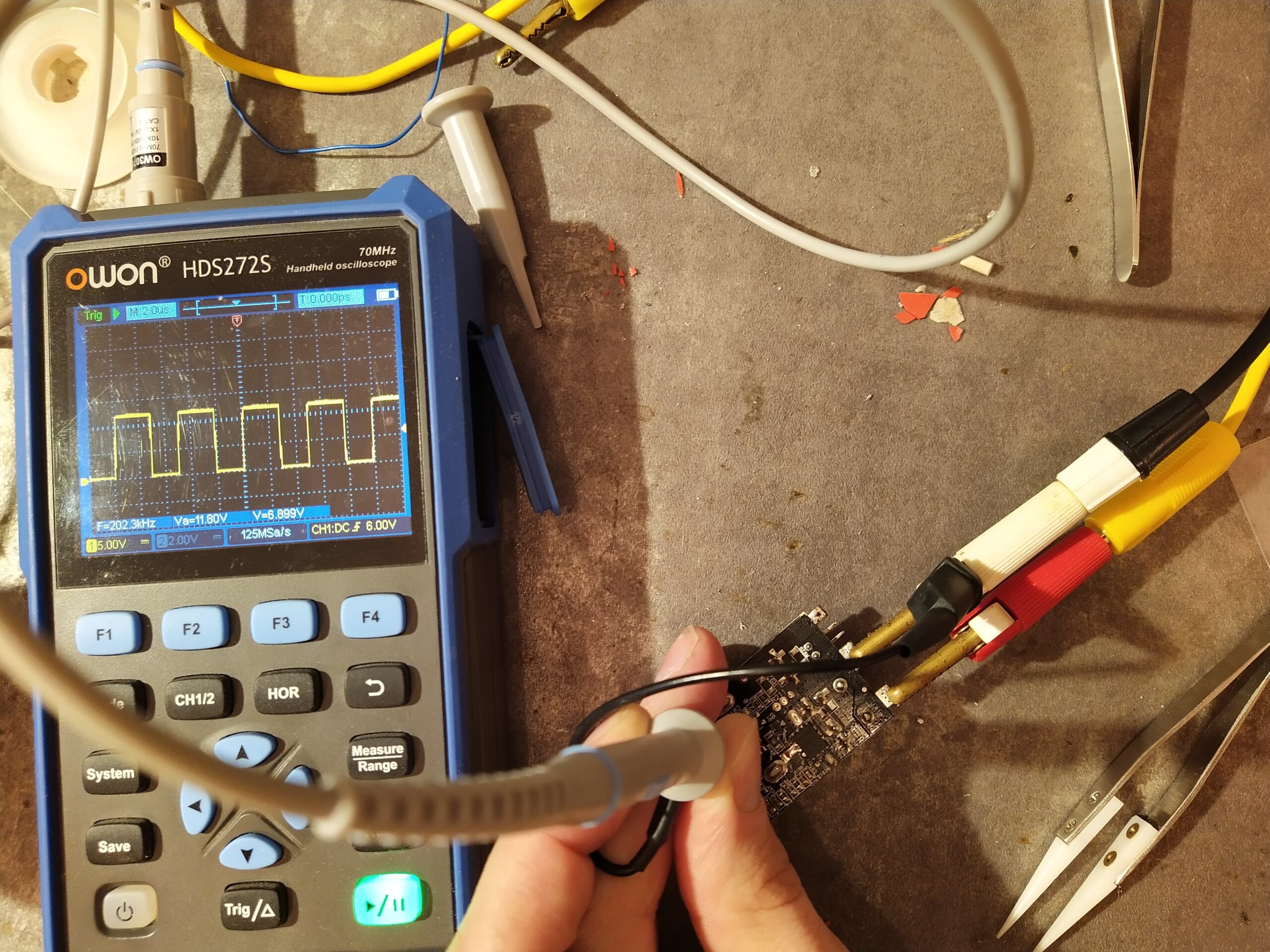

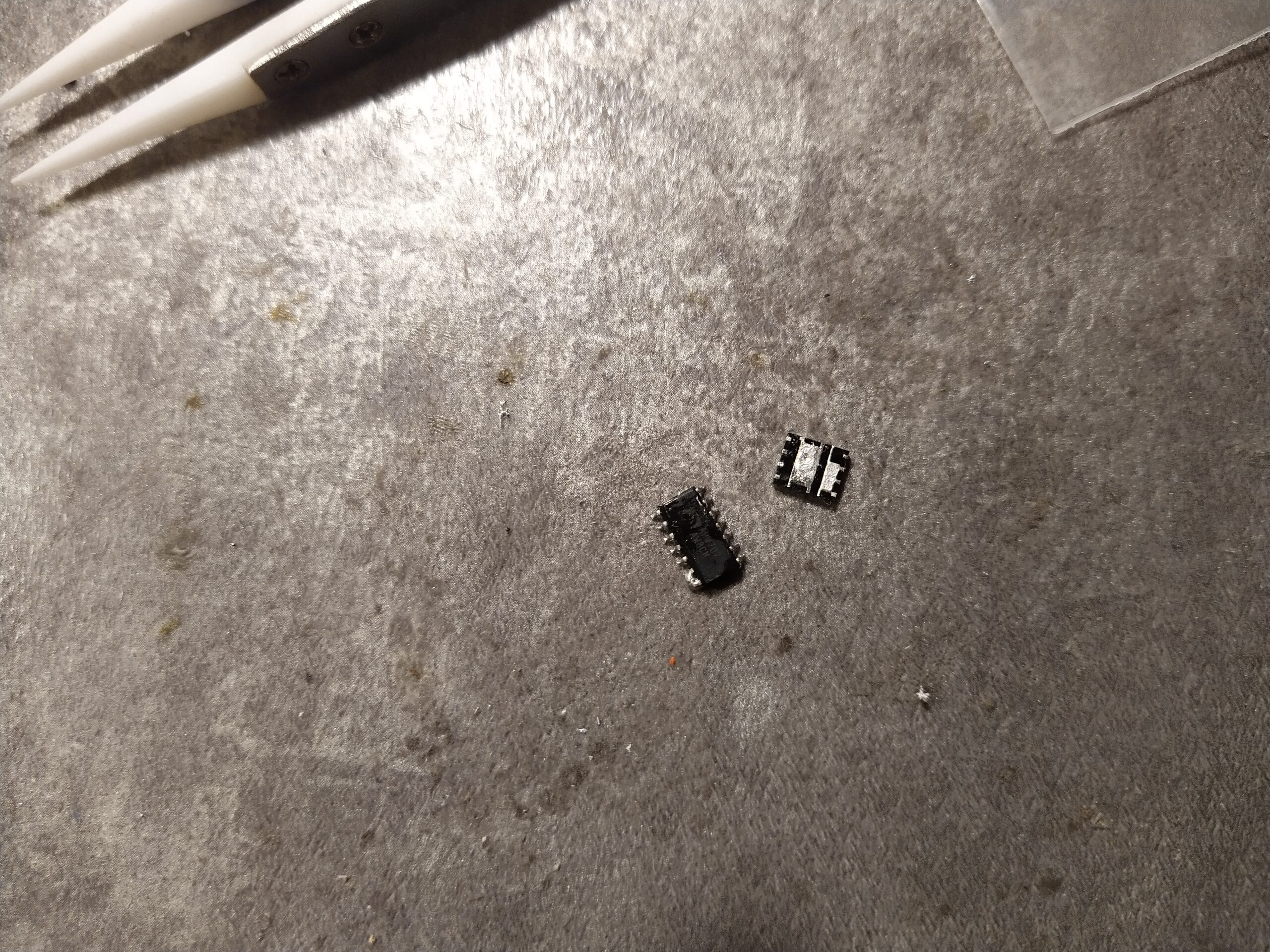

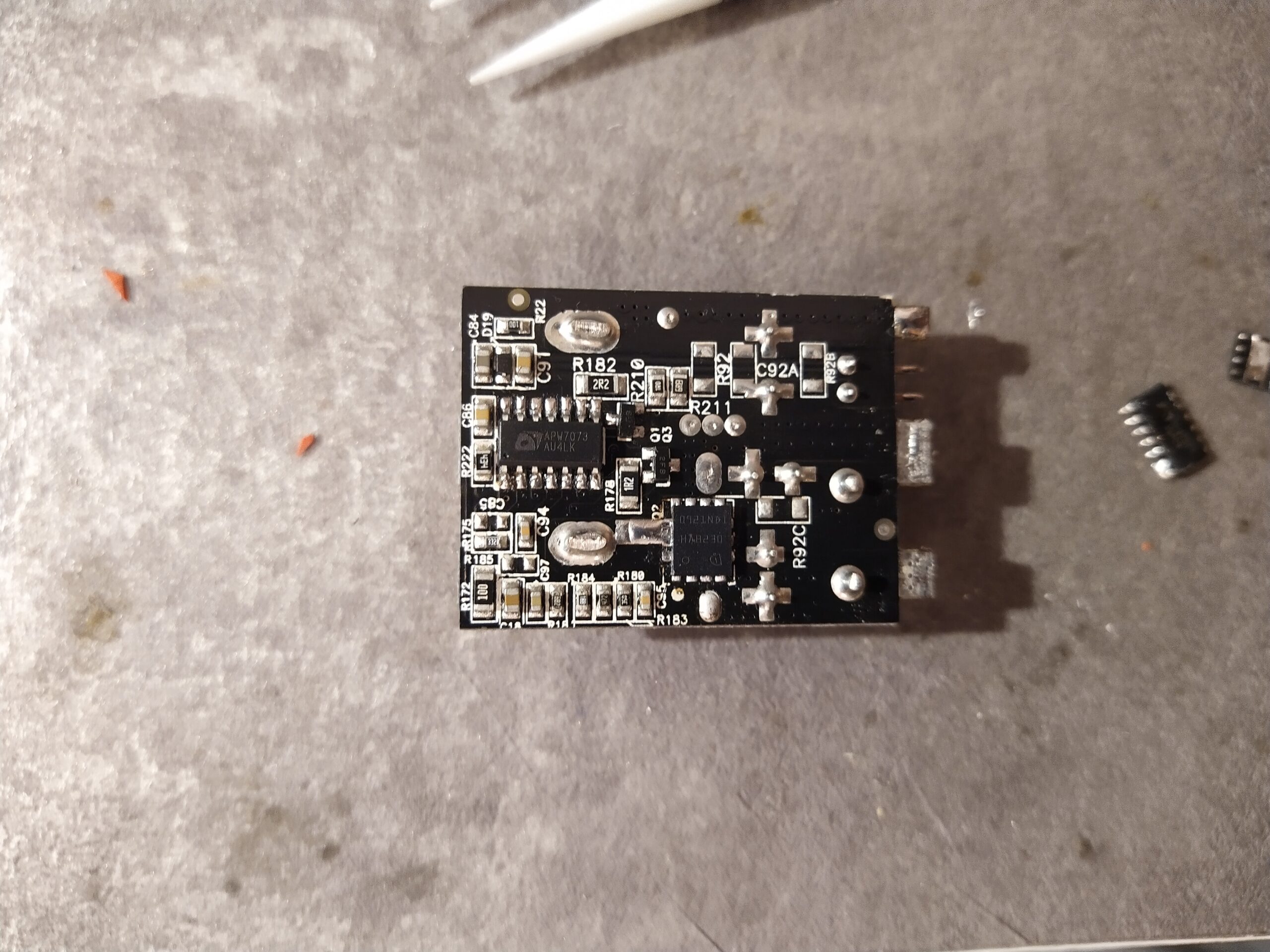

Tranzistor použitý ve step-down měniči – BSC0924NDI jsem nahradil typem BSC0921NDI. Tento tranzistor mi padl do oka při hledání původního tranzistoru – je levnější a tranzistor Q2 uvnitř pouzdra má nižší odpor RDS(on),max. Tak proč ne 😀 Po výměně hlavního tranzistoru a řídícího obvodu se měnič opět rozběhl.

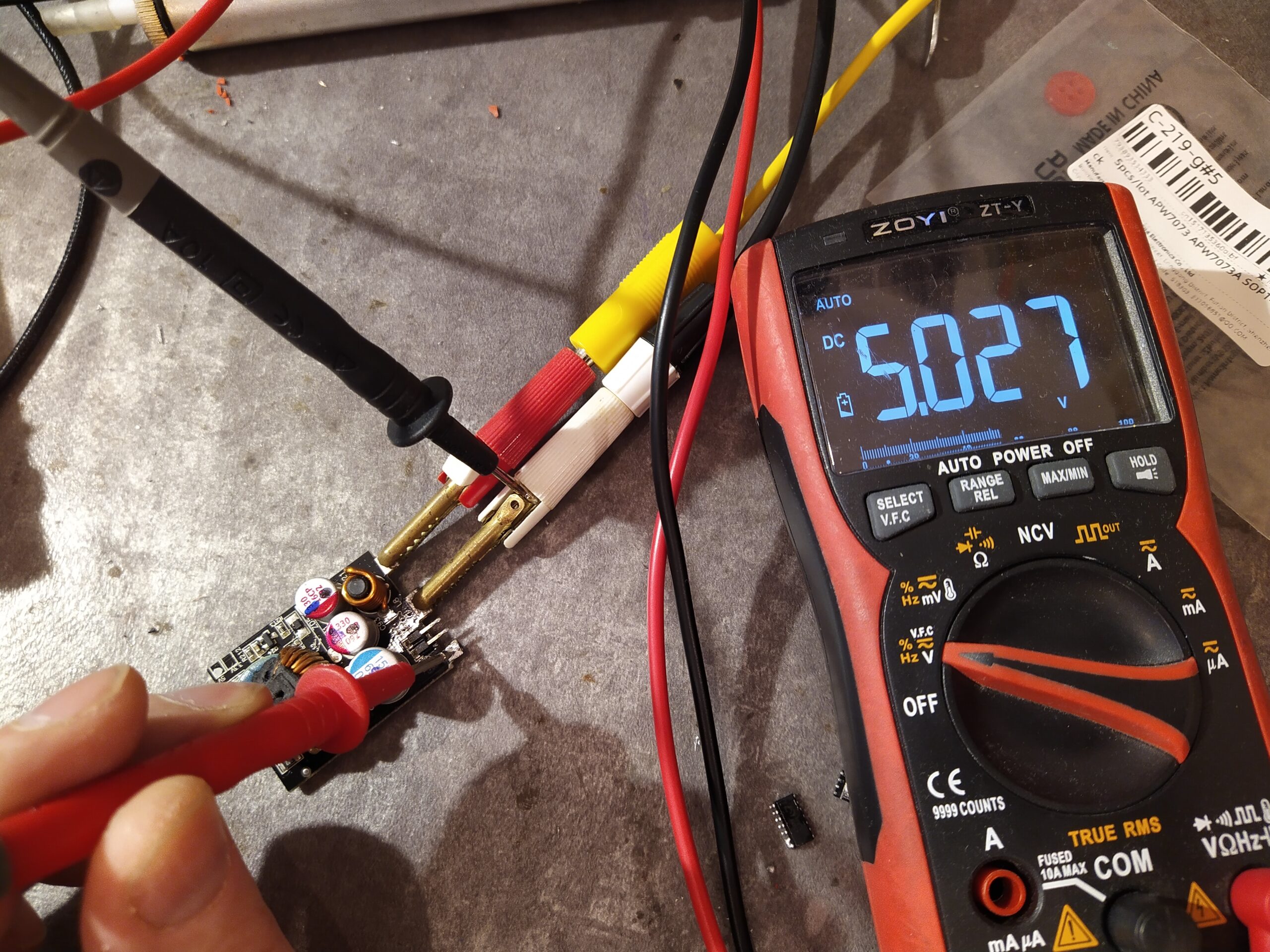

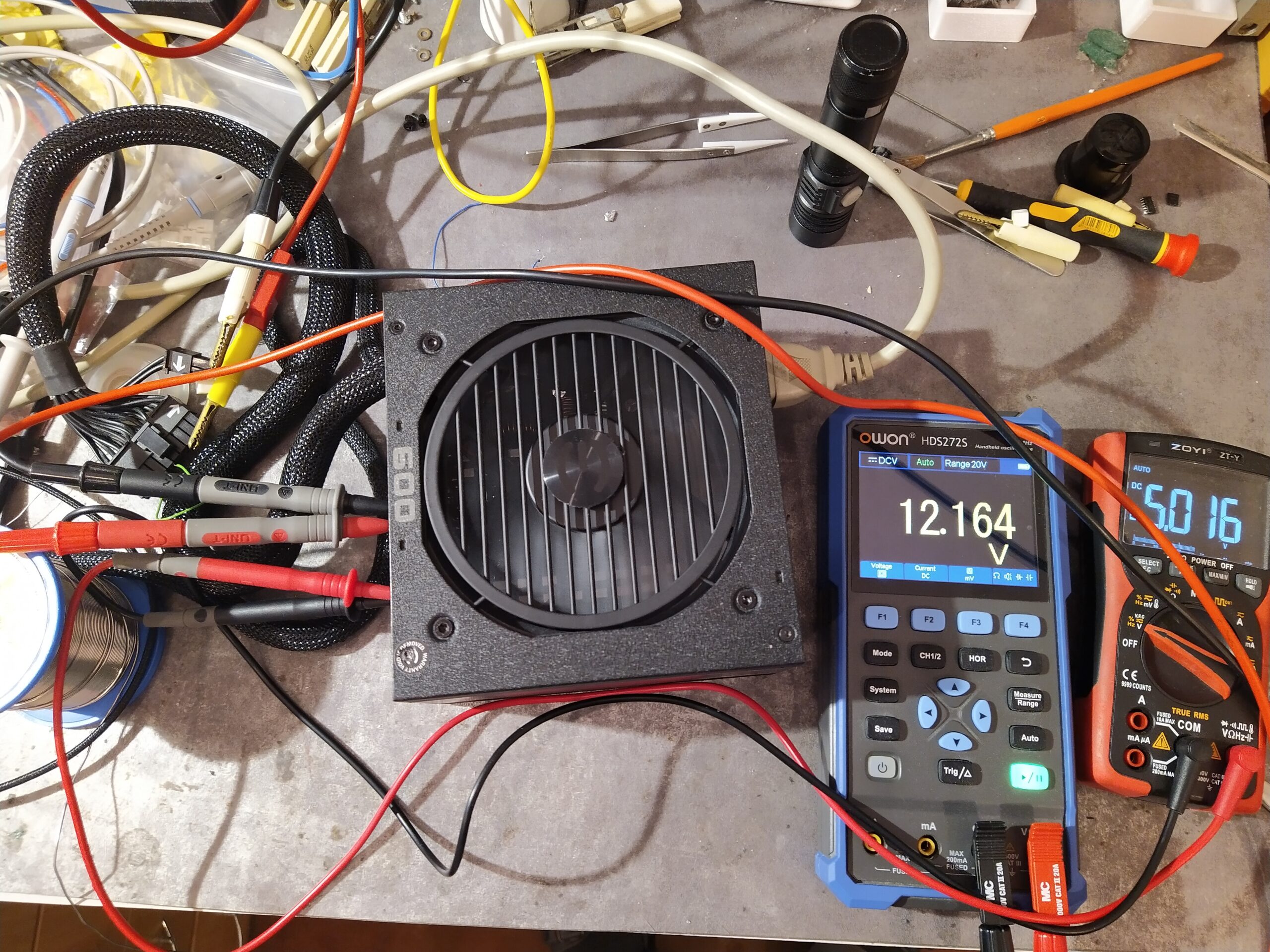

A po namontování step-down měniče zpět do zdroje se rozběhl i celý PC zdroj.
Opraveno
