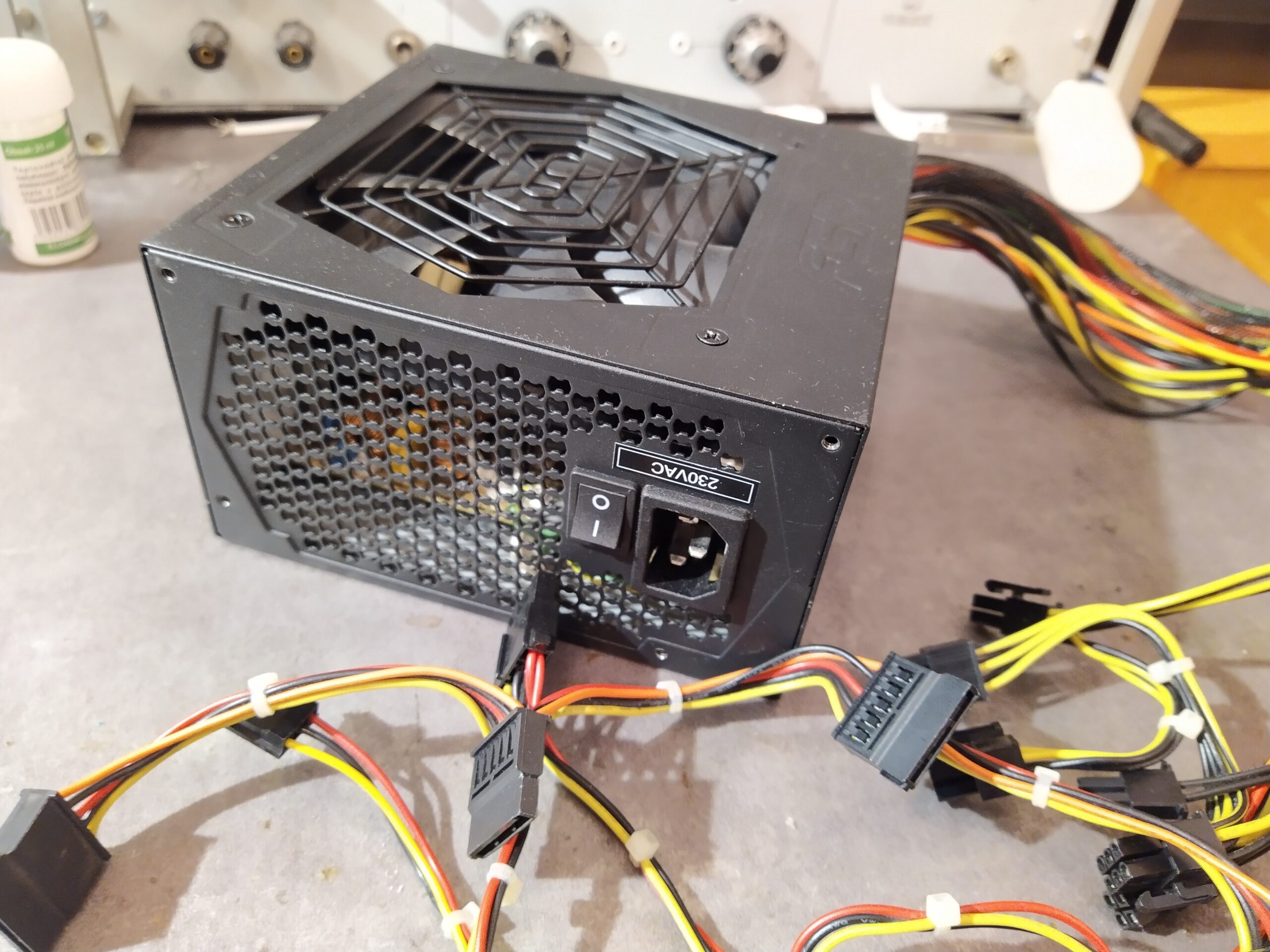

Oprava PC zdroje FSP Hexa Series HE-500

   Na úvod jedna malá rada, která může u oprav počítačových zdrojů ušetřit nemalé množství času 🙂 U počítačového zdroje VŽDY zkontrolujte všechna napětí, která zdroj dává a ne jen napětí +5 V a +12 V jako jsem to při této opravě udělal já! Tyto větve jsou sice hlavní, to ale neznamená, že chyba nemůže být u jiného napětí.

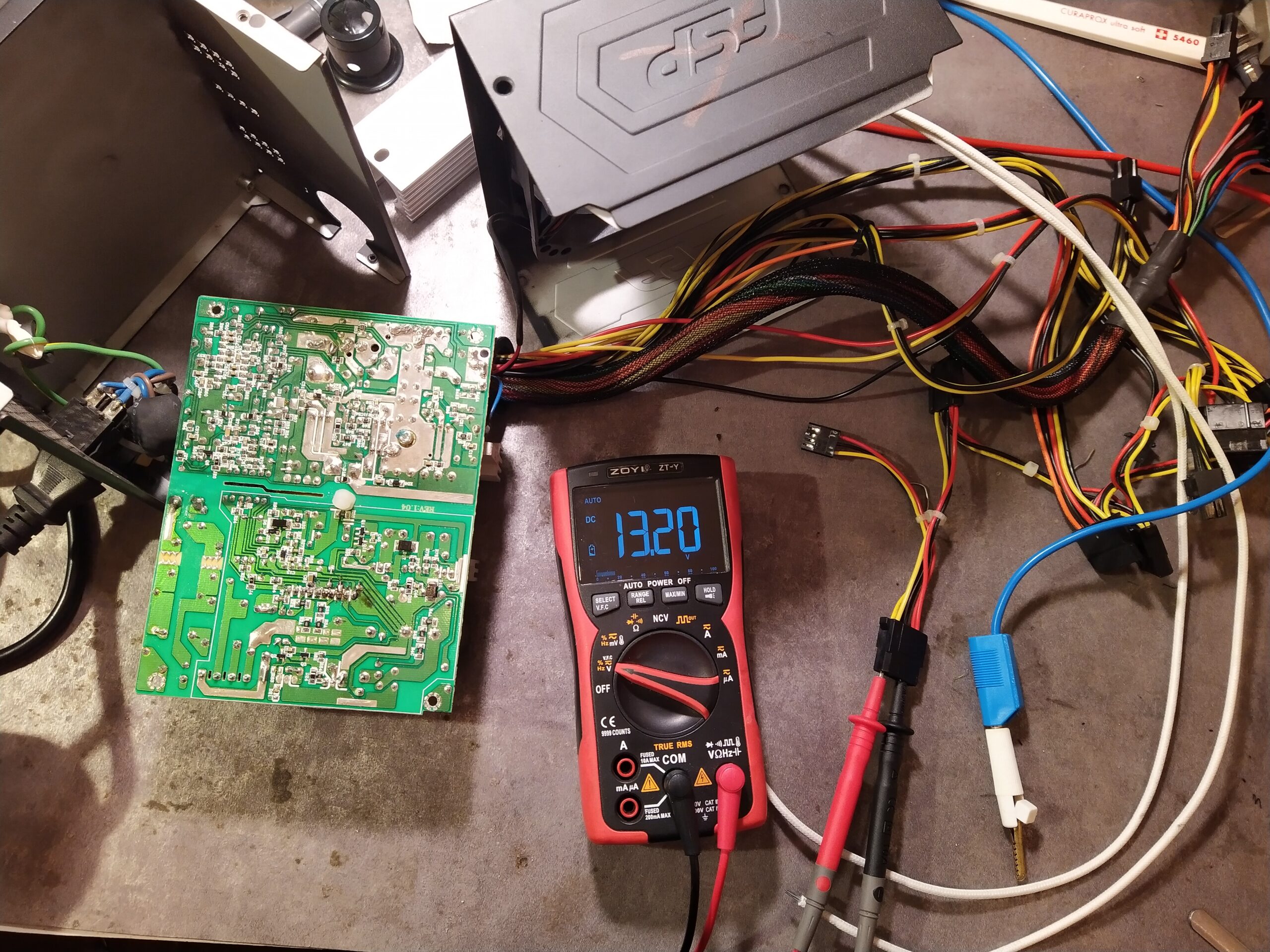

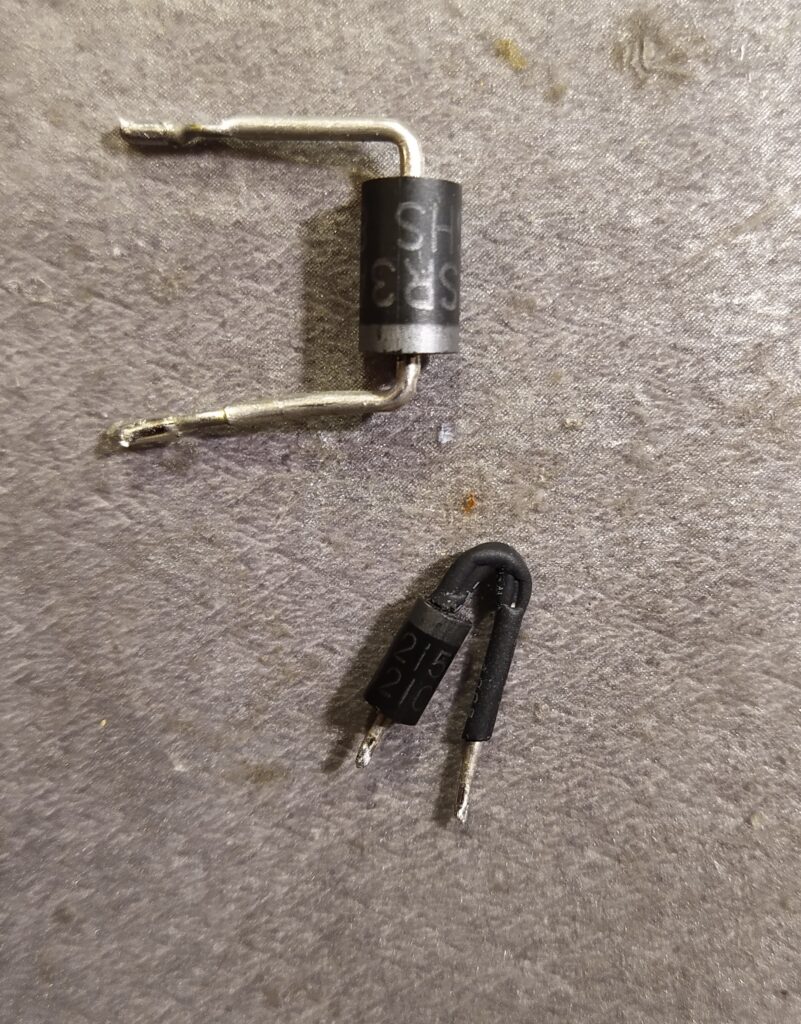

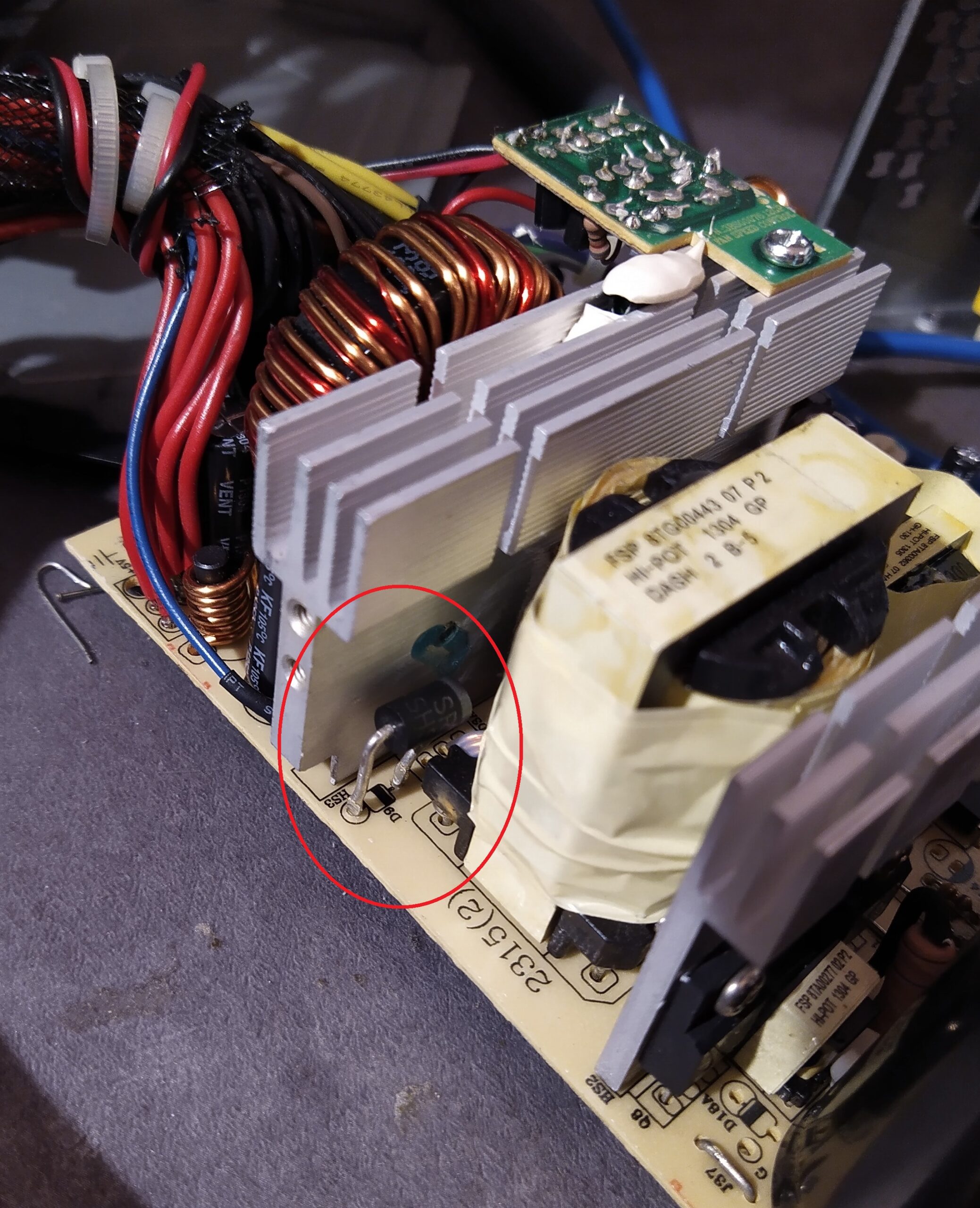

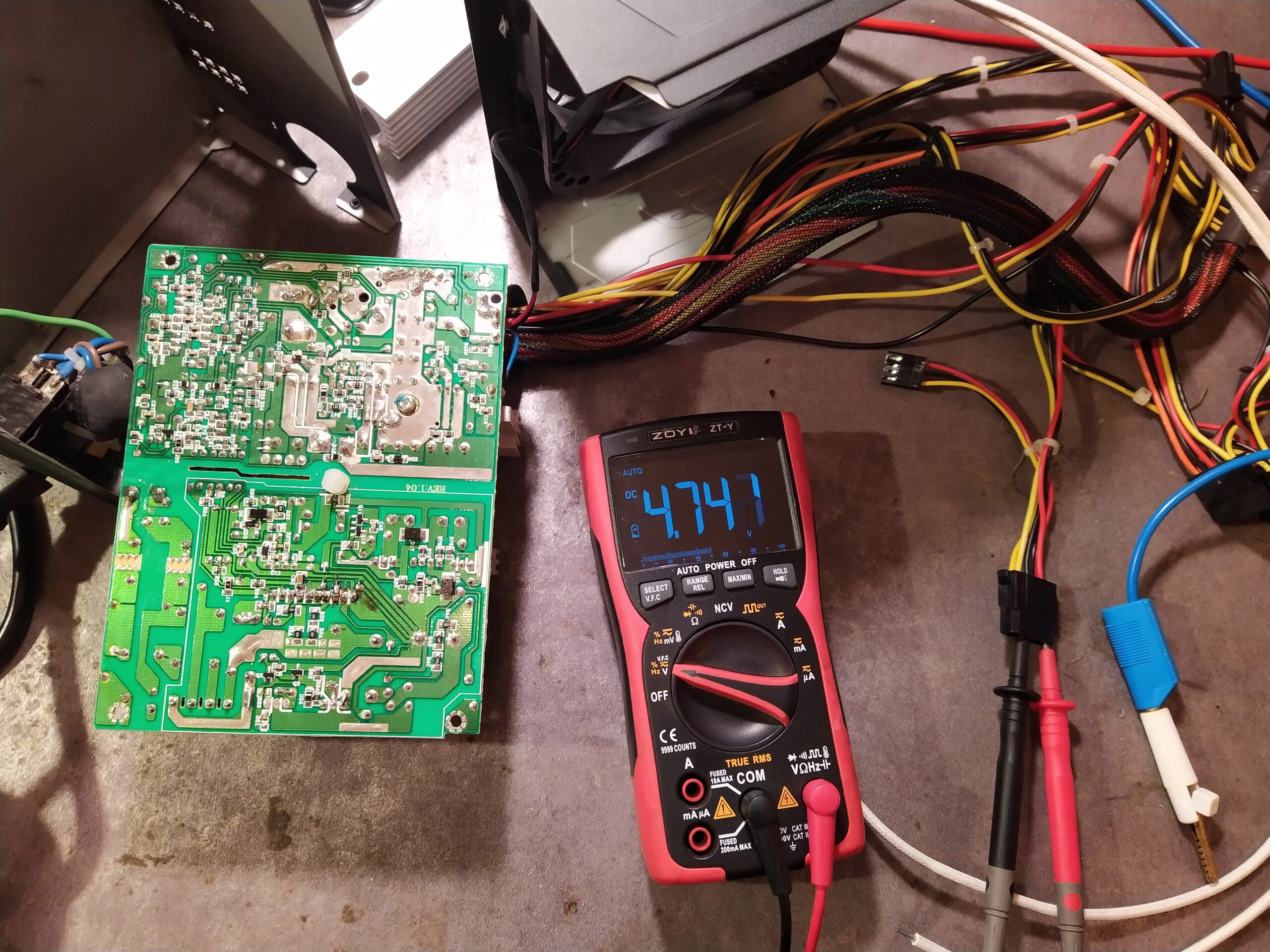

   Takže, začal jsem tím, že jsem změřil napětí +5 V a +12 V. Obě tato napětí byla tak v prvních 2 s po zapnutí zdroje v normě a poté se „rozjela“. Na 5V větvi kleslo napětí na 4,74 V a na 12V větvi napětí naopak stouplo na 13,2 V. Jelikož už měl zdroj něco za sebou, zkontroloval jsem ze zvyku jako první všechny elektrolytické kondenzátory. Ty ale byly všechny dobré. Dále mě napadlo, že problém by mohl být ve zpětné vazbě. V té ale bylo referenční napětí, optron i součástky kolem v pořádku. Doufal jsem, že zdroj opravím rychle i bez použití osciloskopu. To nevyšlo, tak jsem vzal osciloskop a měřil jsem průběh napětí na výstupu na 5V větvi. Napětí bylo i naprázdno velmi zvlněné. To ukazovalo, že chyba by mohla být někde kolem výstupní tlumivky. Výstupní tlumivka je v tomto zdroji společná pro +5V, +12V a -12V větev. Zaměřil jsem se na -12V větev, kterou jsem do této doby opomíjel. A od této chvíle to již bylo velmi jednoduché 🙂 V této větvi byla proražená usměrňovací dioda.
