Oprava PC zdroje FSP Hydro G 750

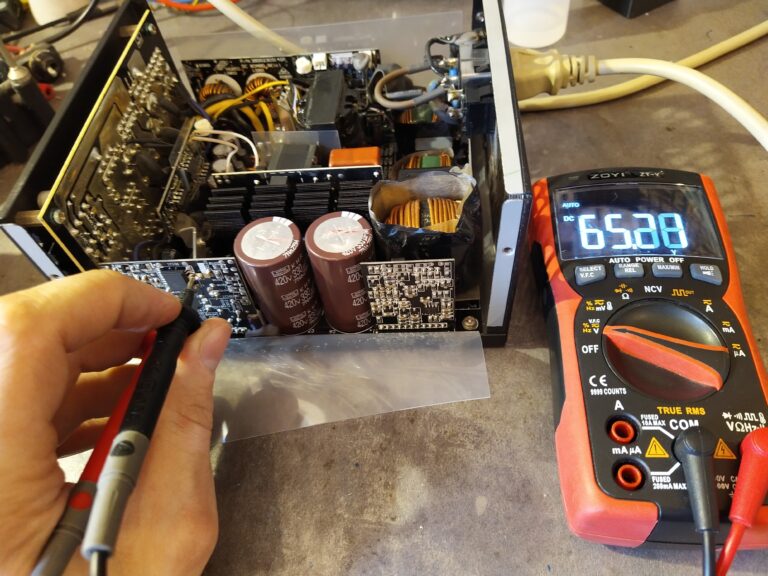

   Zdroj nerozsvítil tester zdrojů z Aliexpressu, bylo zřejmé, že problém bude buď v napájení celého zdroje a nebo v pomocném zdroji. Zdroj jsem tradičně nejprve rozebral a vyčistil. Poté jsem ho připojil k síti přes regulační autotransformátor a při malém vstupním napětí jsem kontroloval přítomnost napětí na vstupu pomocného zdroje. Zde musím pochválit vývojáře tohoto zdroje, že k pomocnému zdroji se opravář dostane pohodlně, aniž by musel celý zdroj rozebírat 🙂 I když to asi nebyl záměr, je to fajn. Na vstupu pomocného zdroje napětí bylo a tím pádem bylo jisté, že závada je přímo v pomocném zdroji.

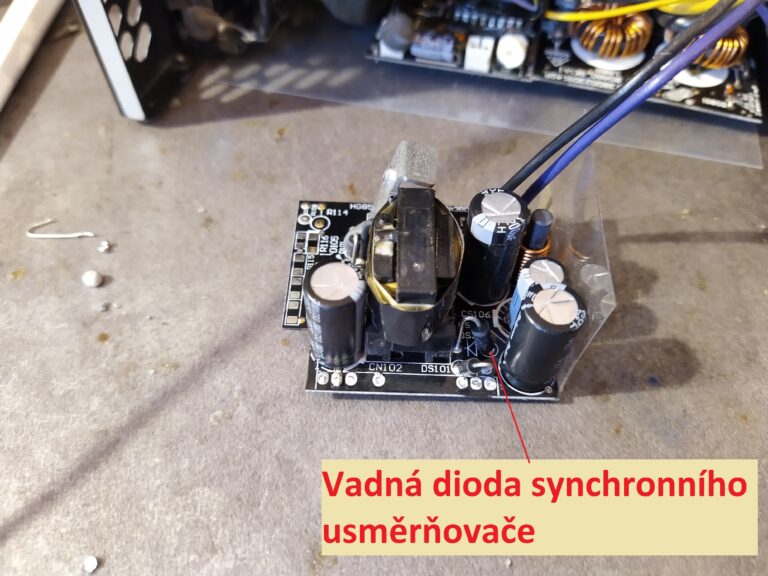

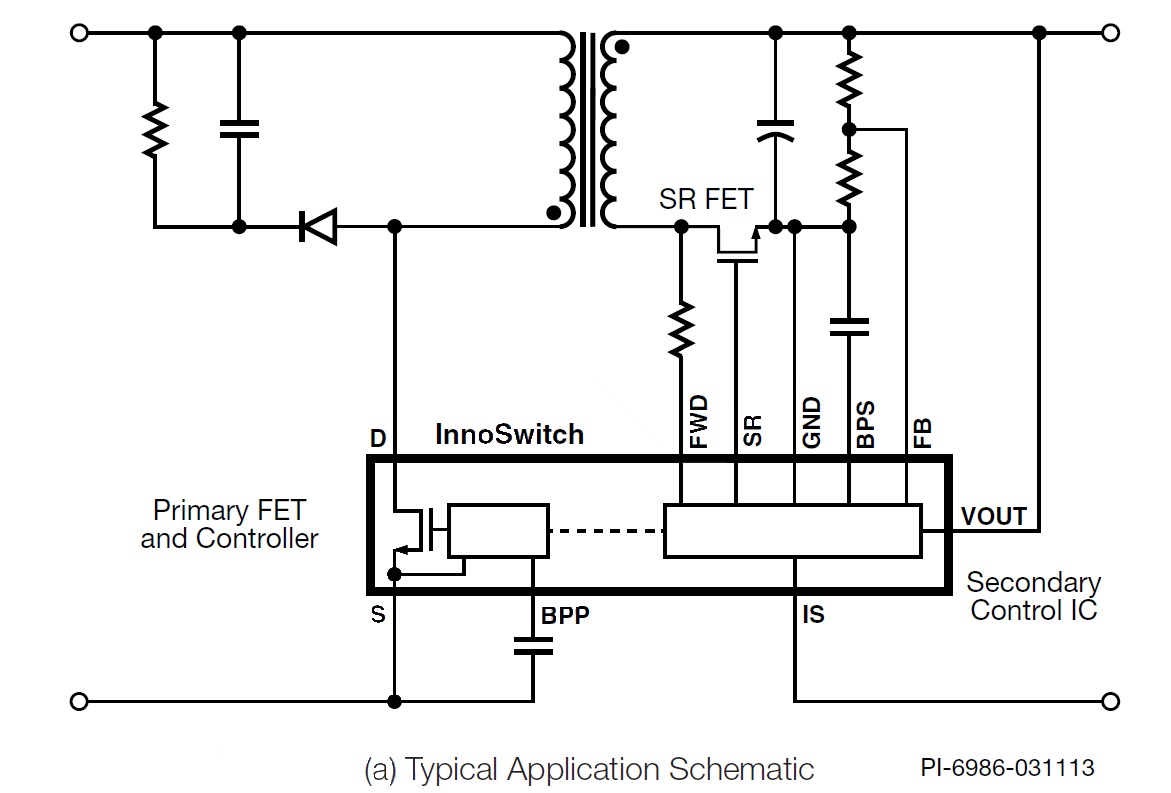

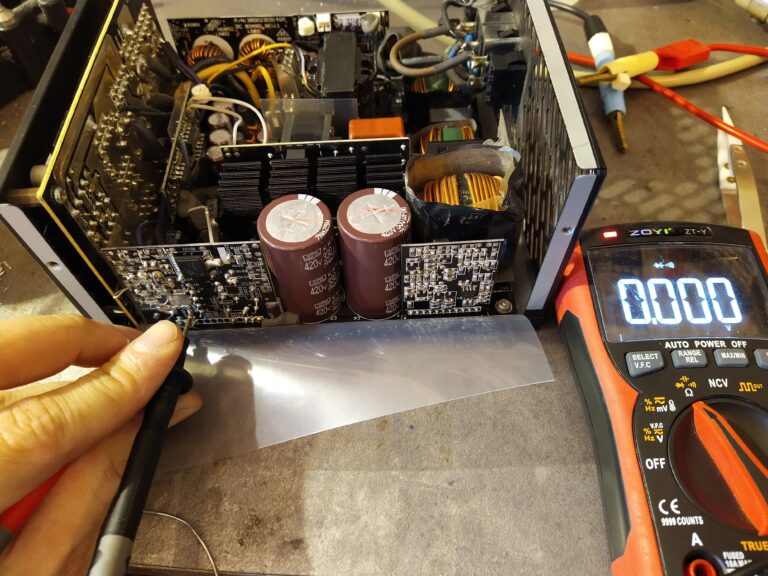

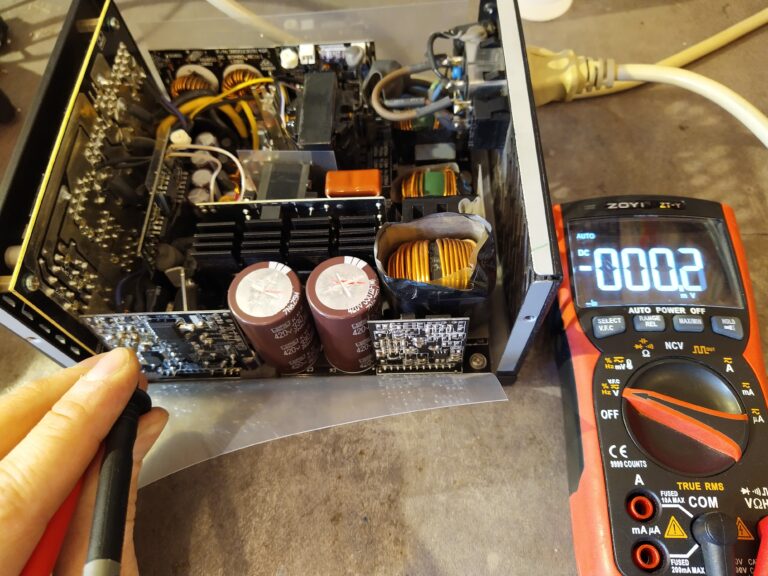

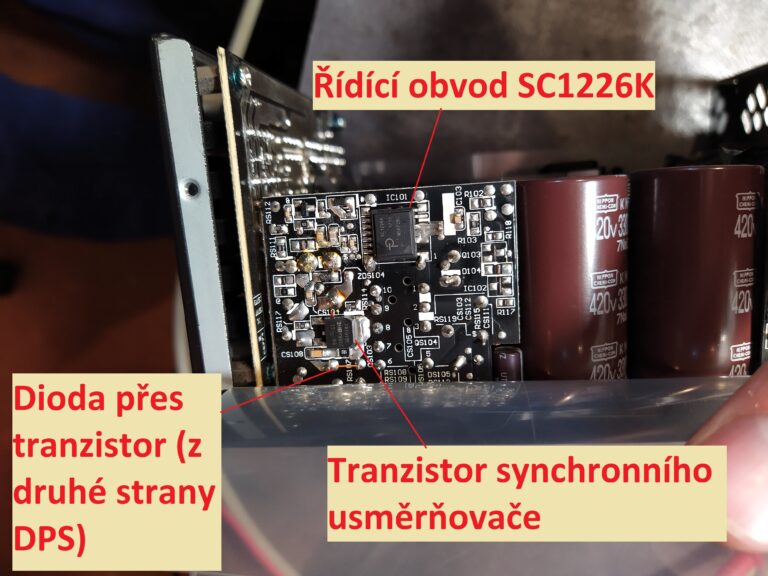

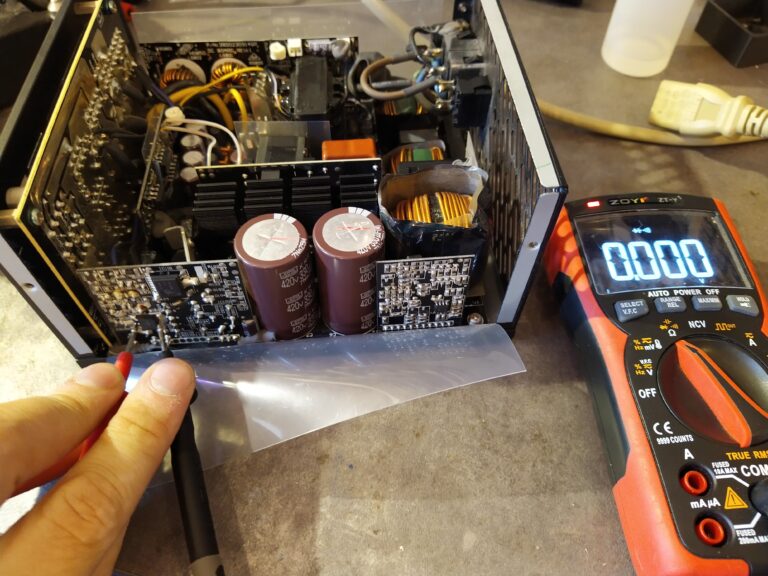

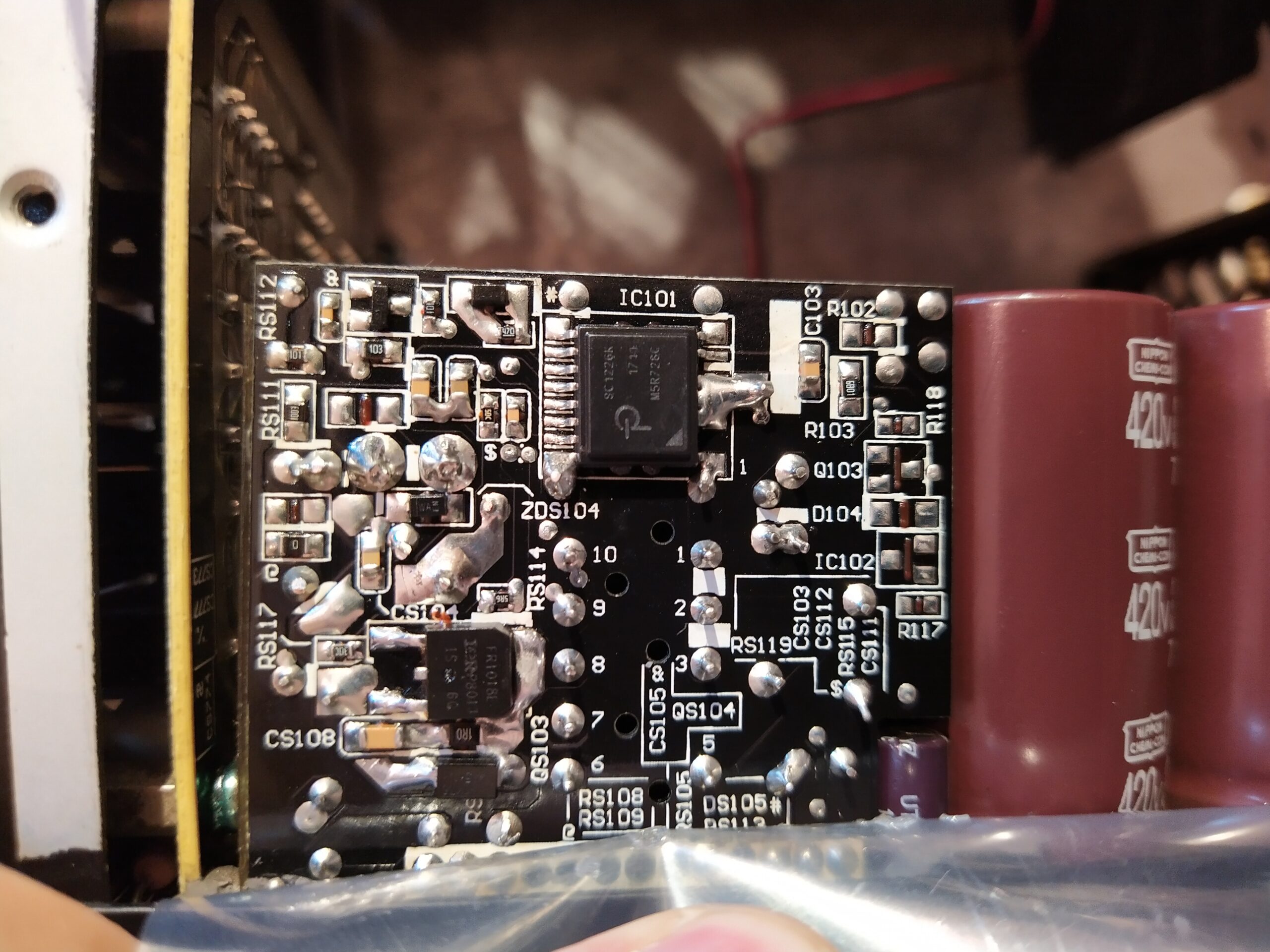

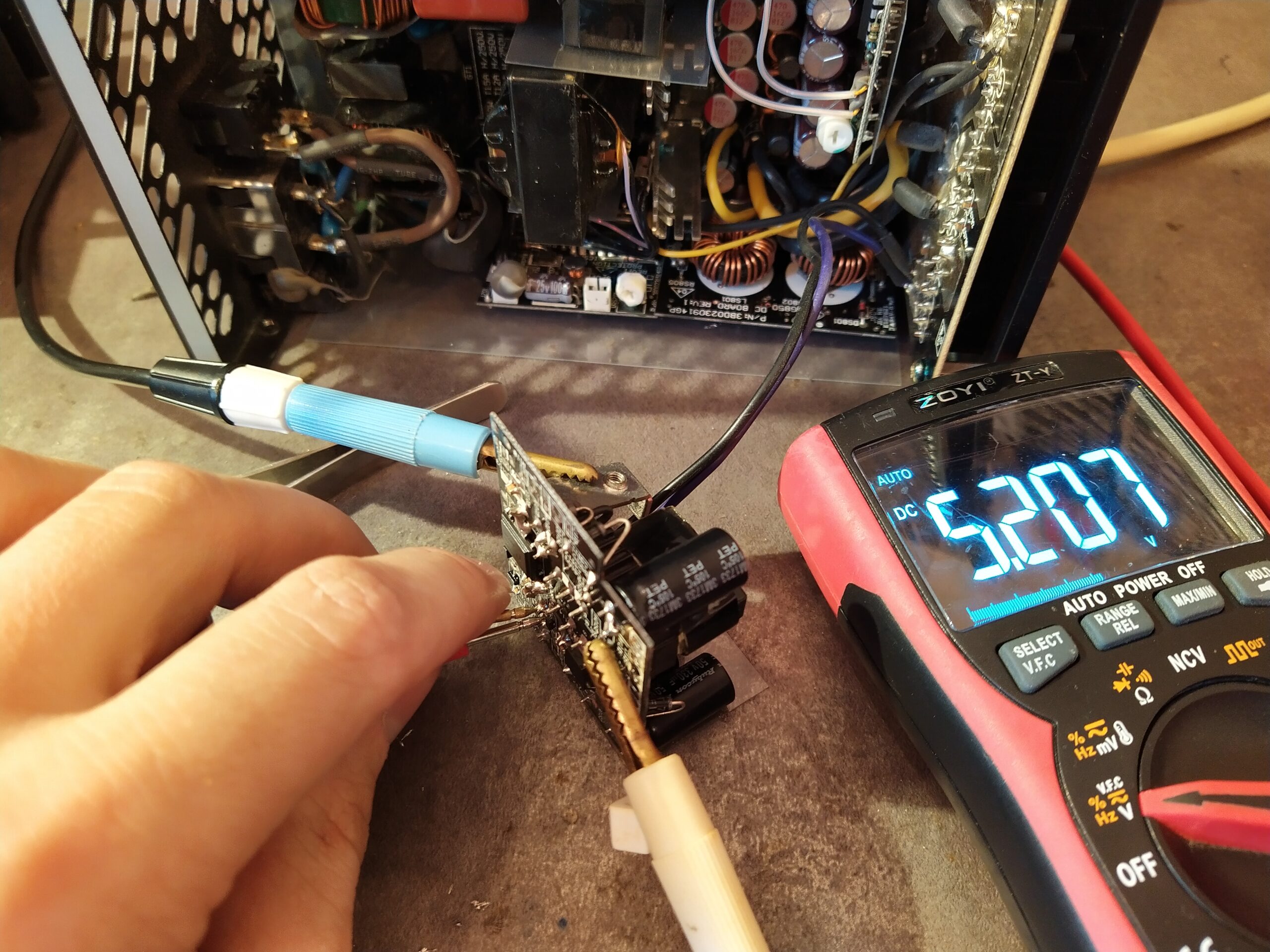

   Následně jsem změřil napětí na výstupu pomocného zdroje, kde již napětí chybělo. Pomocný zdroj je zde řešen obvodem SC1226K od Power Integrations, který se stará o kompletní řízení jak primární, tak sekundární strany – zapojení nepotřebuje ZV přes optron a dokonce v sobě řídící obvod má integrovaný i synchronní usměrňovač sekundární strany. A právě v synchronním usměrňovači jsem objevil problém. Proměřil jsem aktivní součástky diodovým testem na multimetru a tranzistor v usměrňovači byl ve zkratu. Tranzistor jsem vyletoval a zkontroloval jsem ho ještě jednou na stole. Tady už byl v pořádku. Znovu jsem zkusil změřit diodovým testem místo, odkud jsem vyletoval tranzistor a zkrat tam byl stále. Až po chvilce jsem si všiml, že paralelně k tranzistoru je v usměrňovači zapojená ještě externí dioda. A právě tato dioda byla vadná.

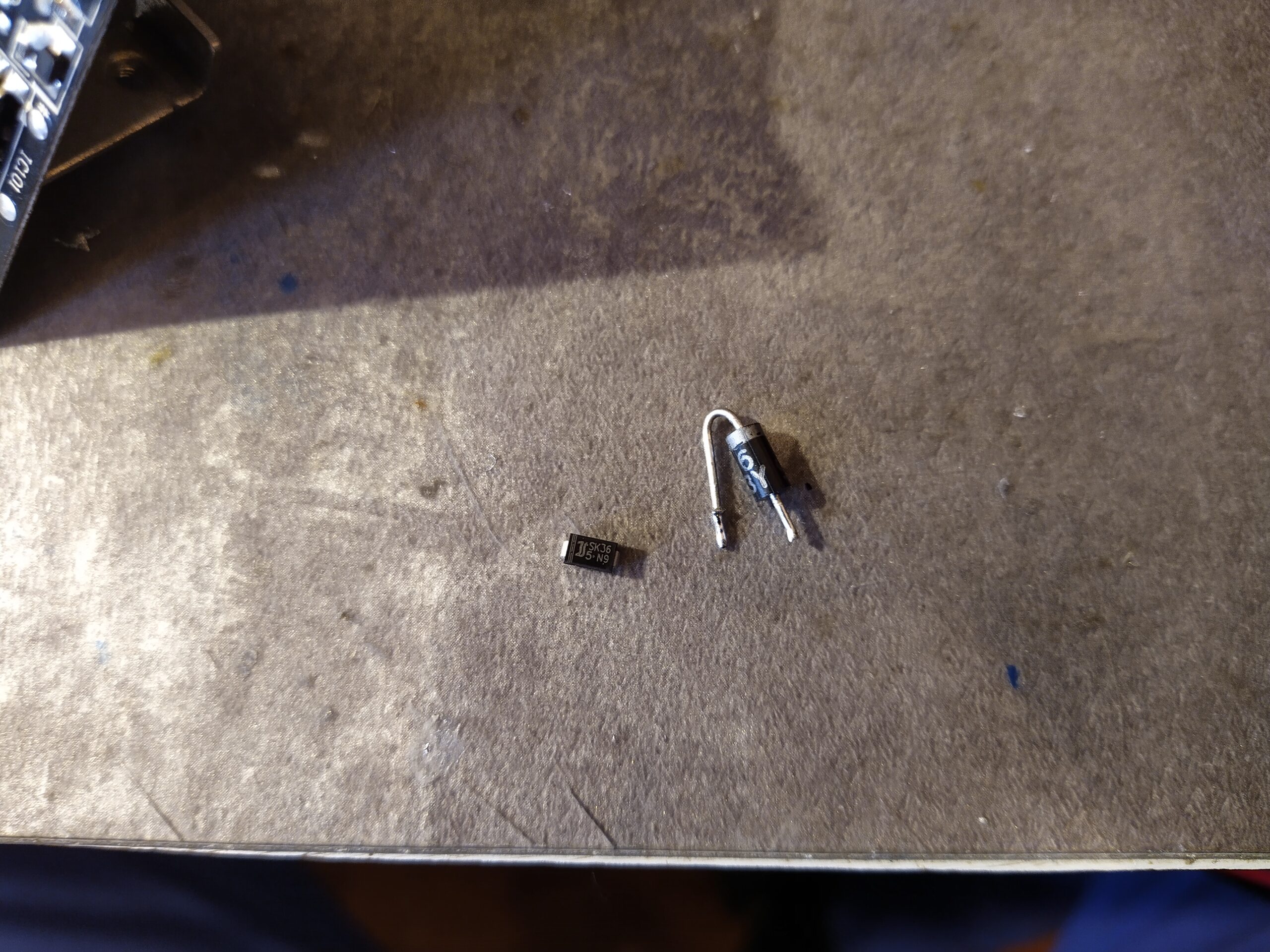

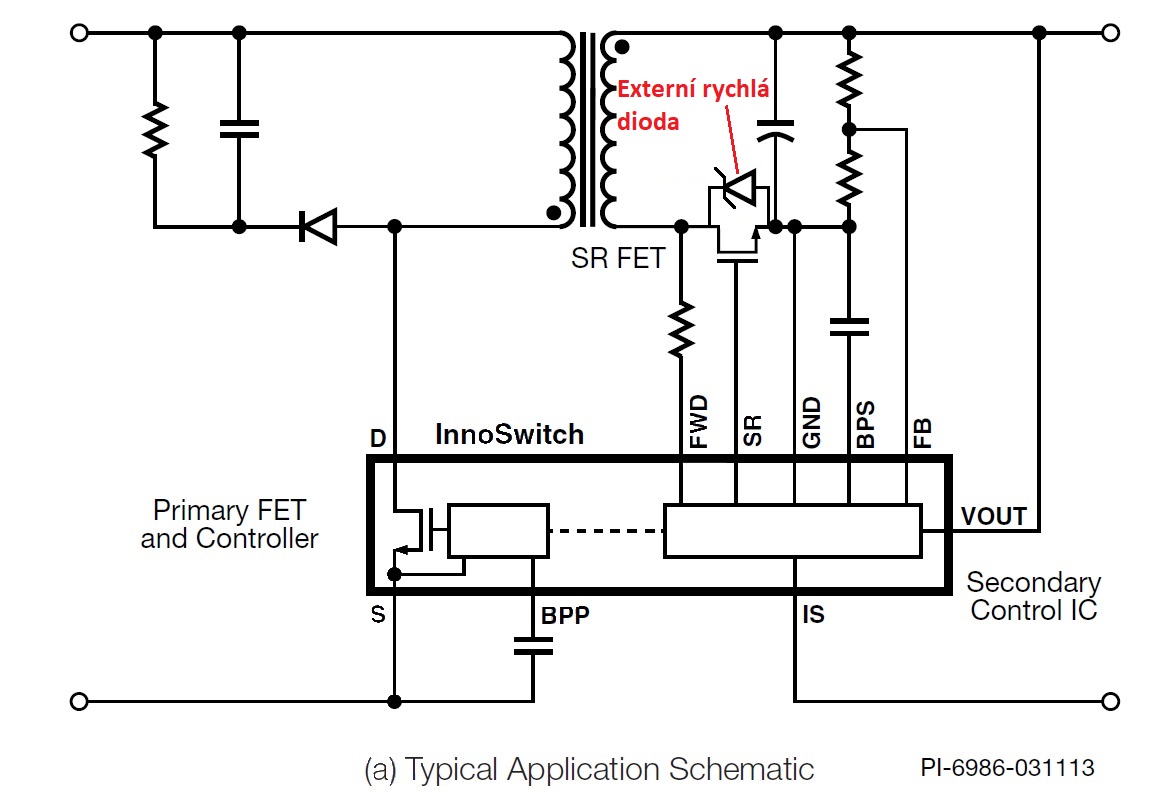

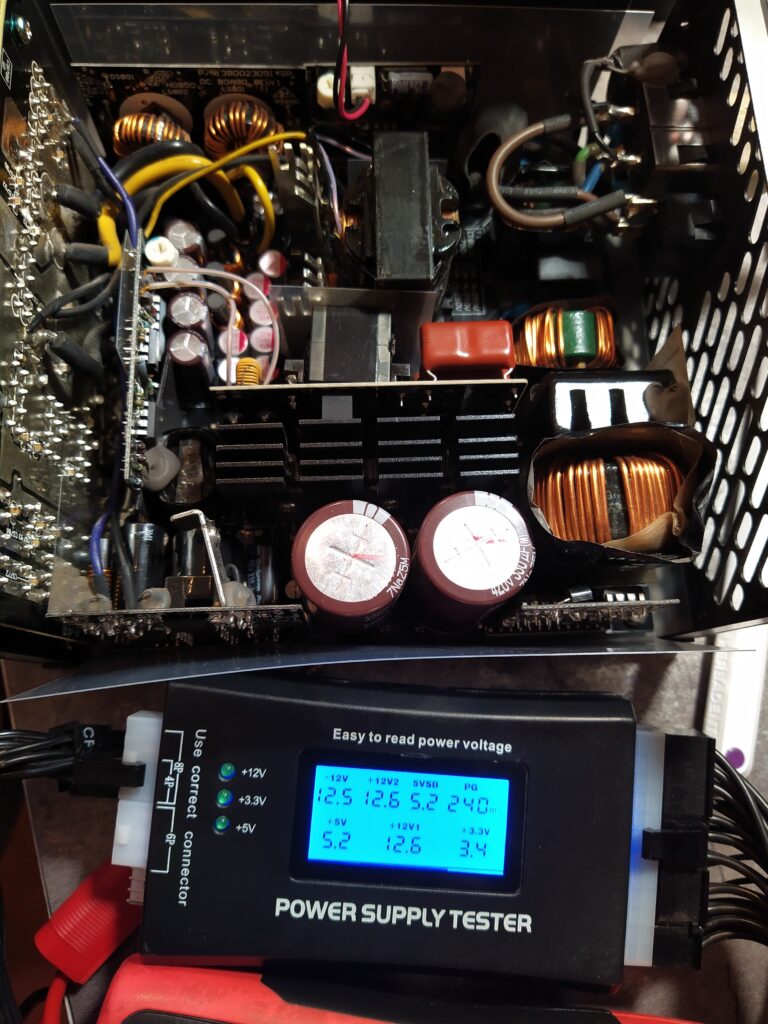

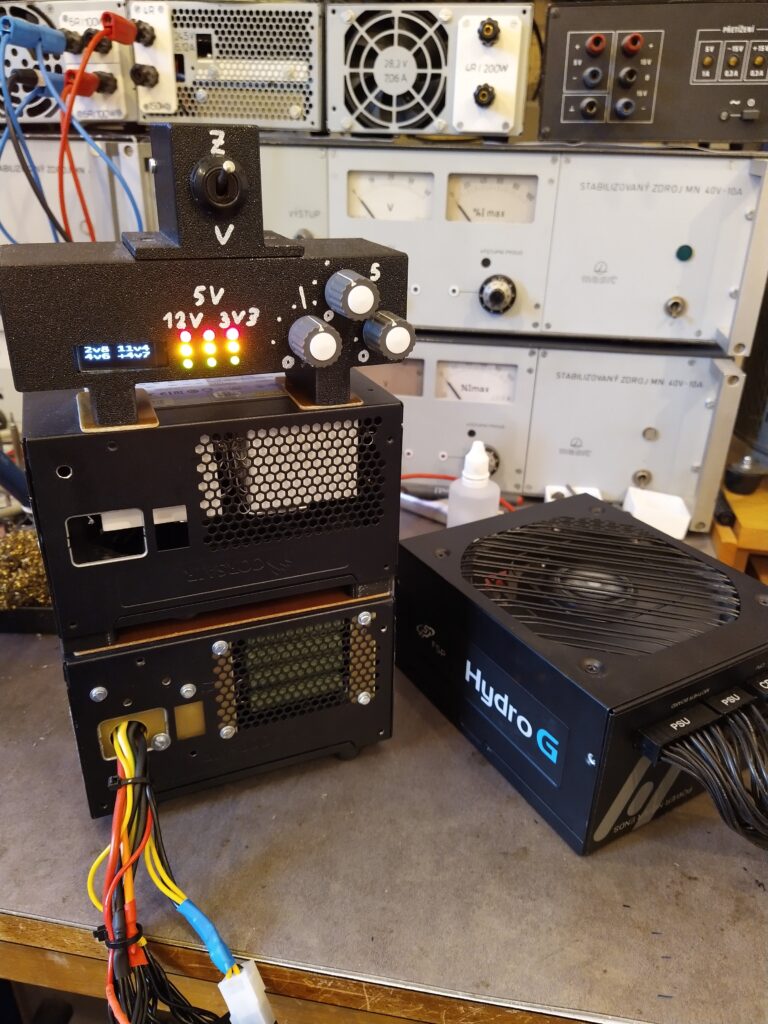

   Pozn. Diody v MOSFETech mají většinou špatné parametry a jsou pomalé, pro zvýšení účinnosti zapojení nejenom synchronních usměrňovačů se tedy často zapojuje paralelně k diodě v tranzistoru externí dioda s lepšími parametry.
