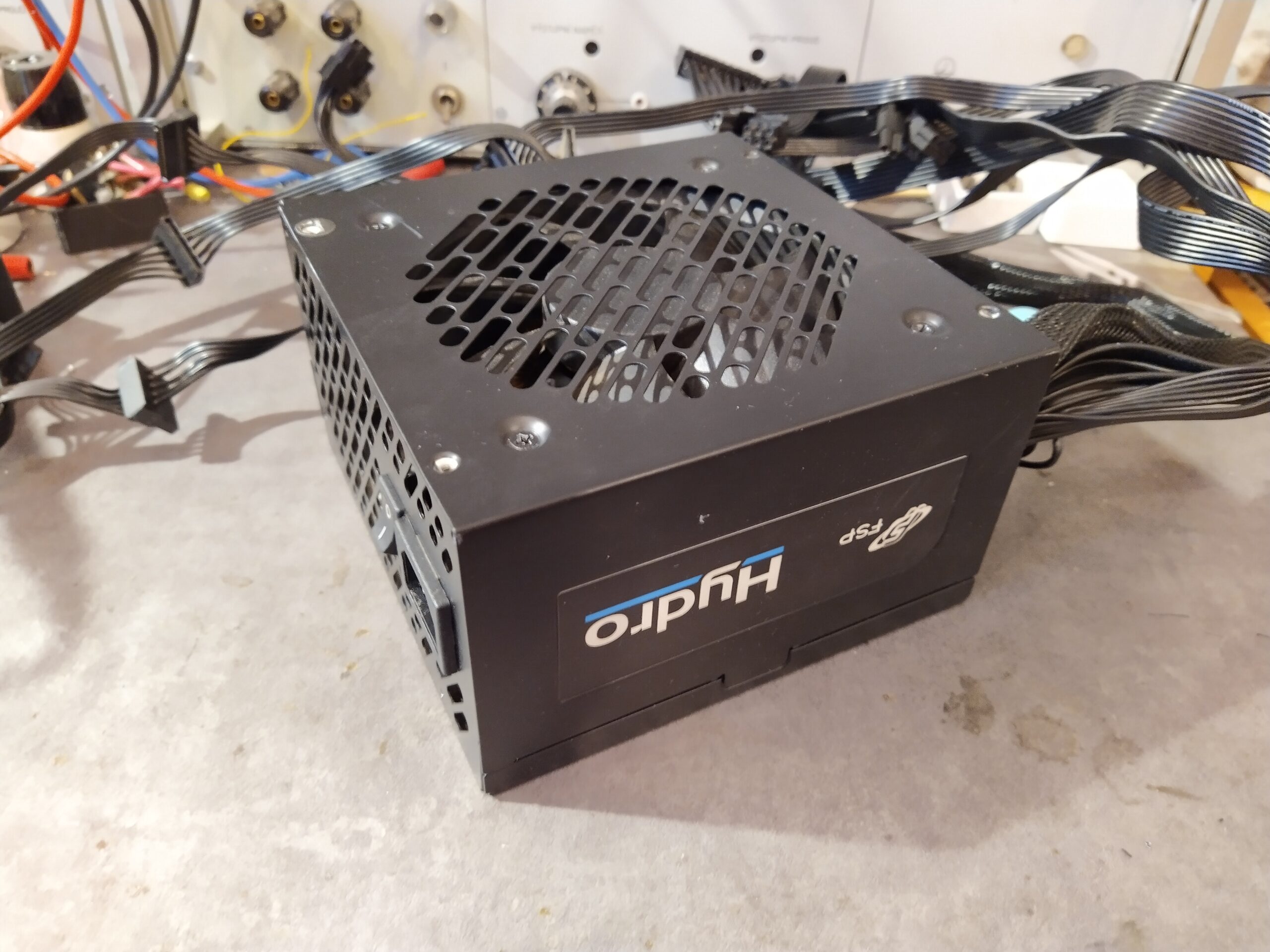

Oprava PC zdroje FSP Hydro HD600
Co se stalo?
Zdroj po zapnutí naběhl, ale do 1 s se vypnul. Měřením jsem zjistil, že na 3,3V větvi bylo přepětí. Napětí na této větvi přesahovalo 4 V. Vše ukazovalo na vadný 3,3V stabilizátor.
Chování zdroje před opravou je možné si prohlédnout zde
Analýza poruchy ATX zdroje FSP Hydro HD600

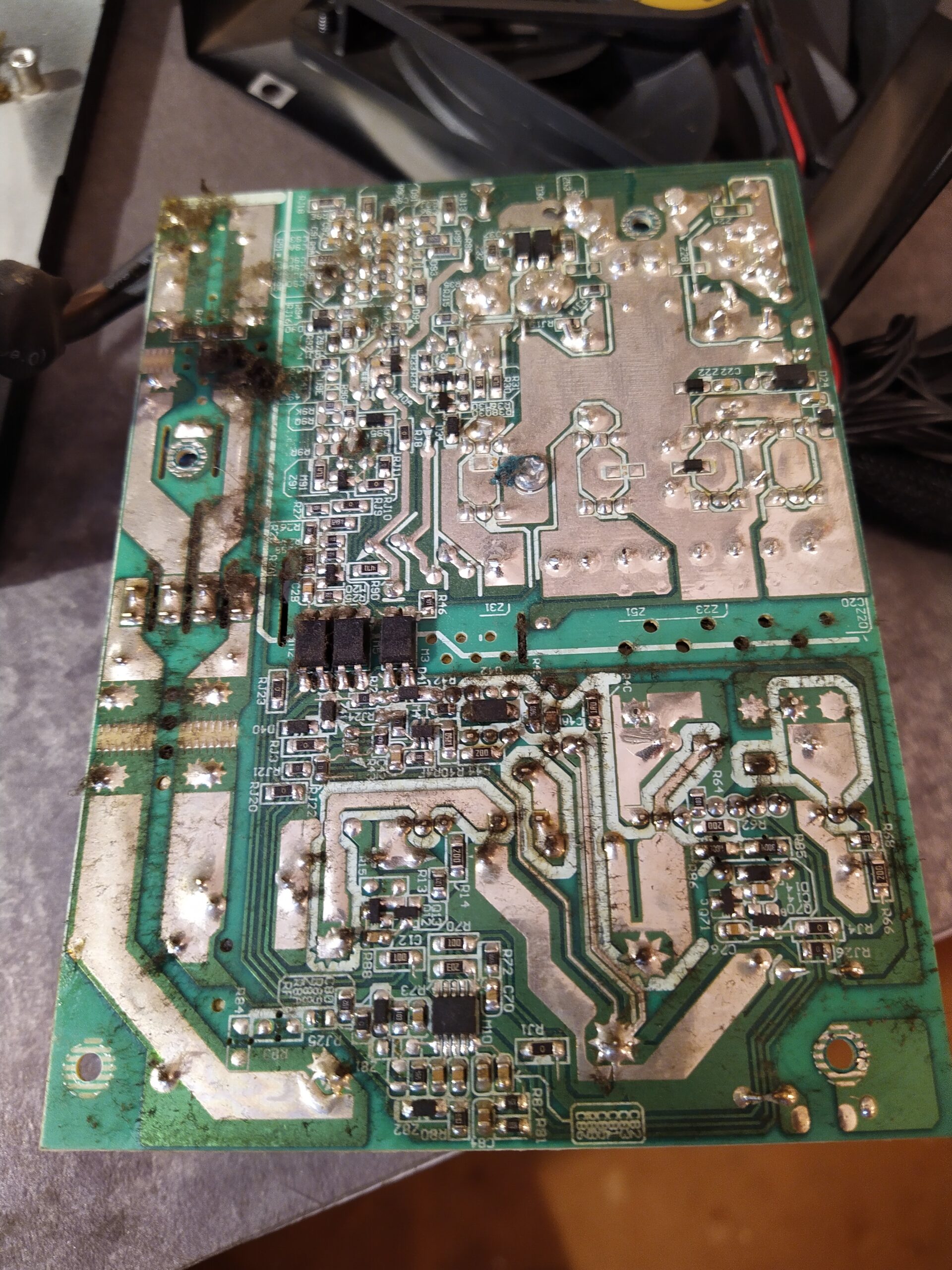

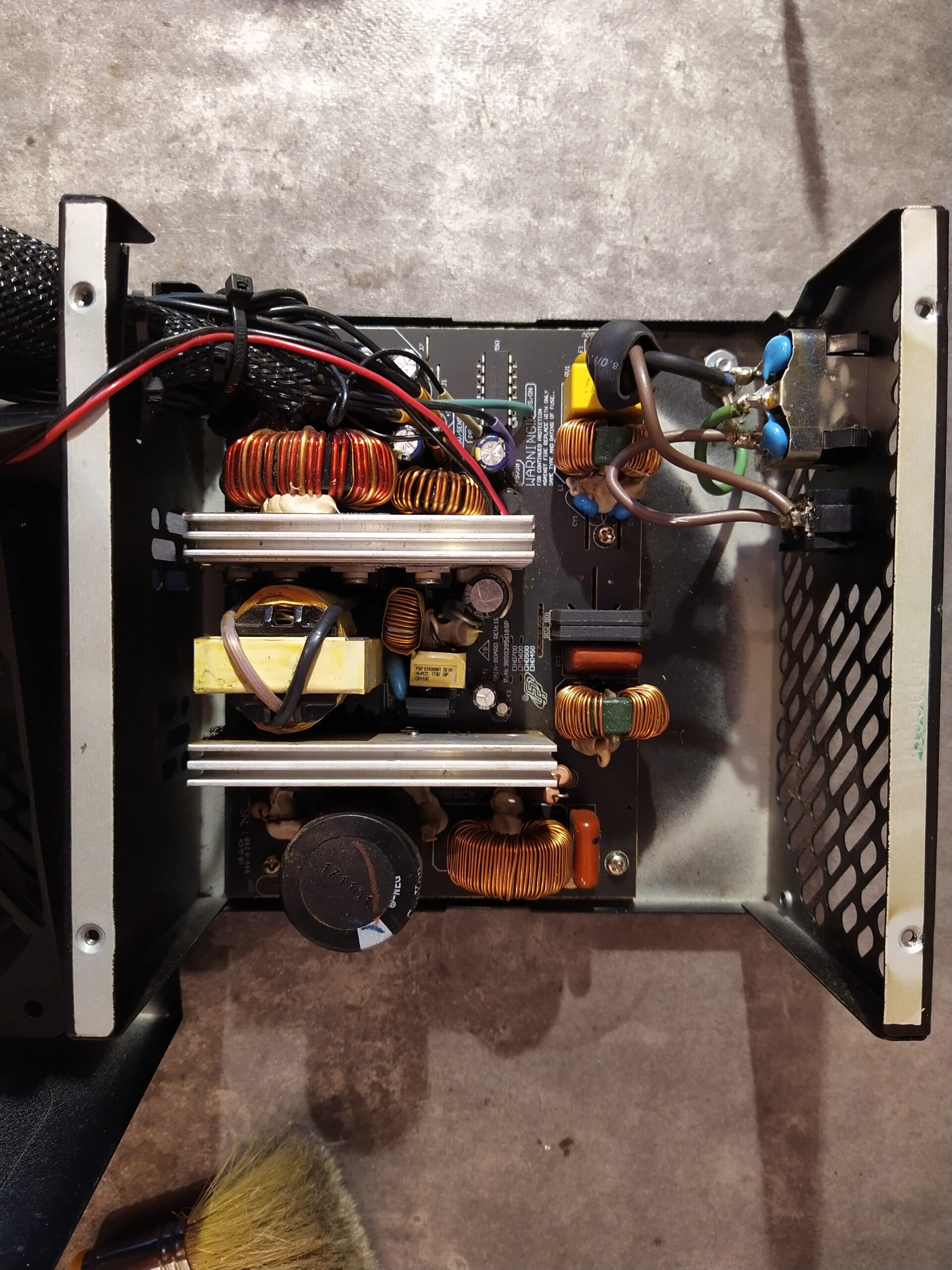

Po rozebrání a vyčištění zdroje jsem osciloskopem zkontroloval náběh napětí jednotlivých větví po spuštění zdroje. Napětí na +3,3V větvi přesahovalo 4 V (kopírovalo průběh napětí na +5V větvi). Po překročení napětí 4 V na této větvi obvod dohledu hlavní zdroj vypnul.

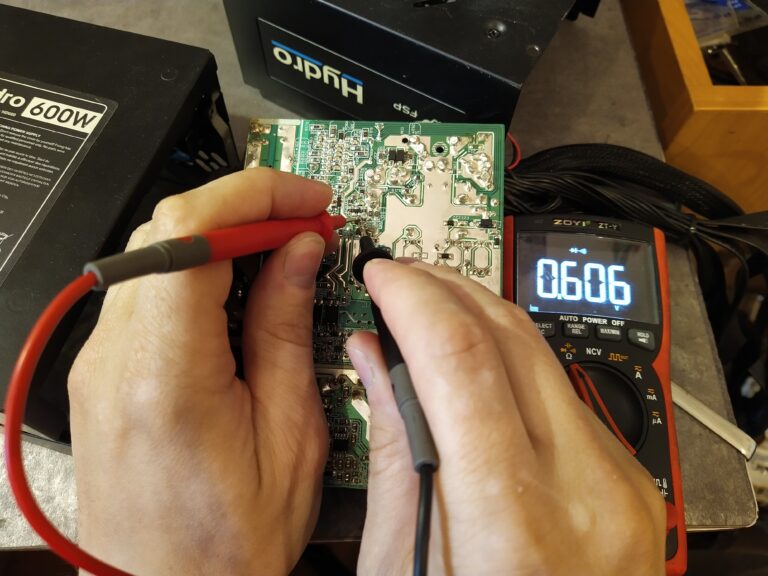

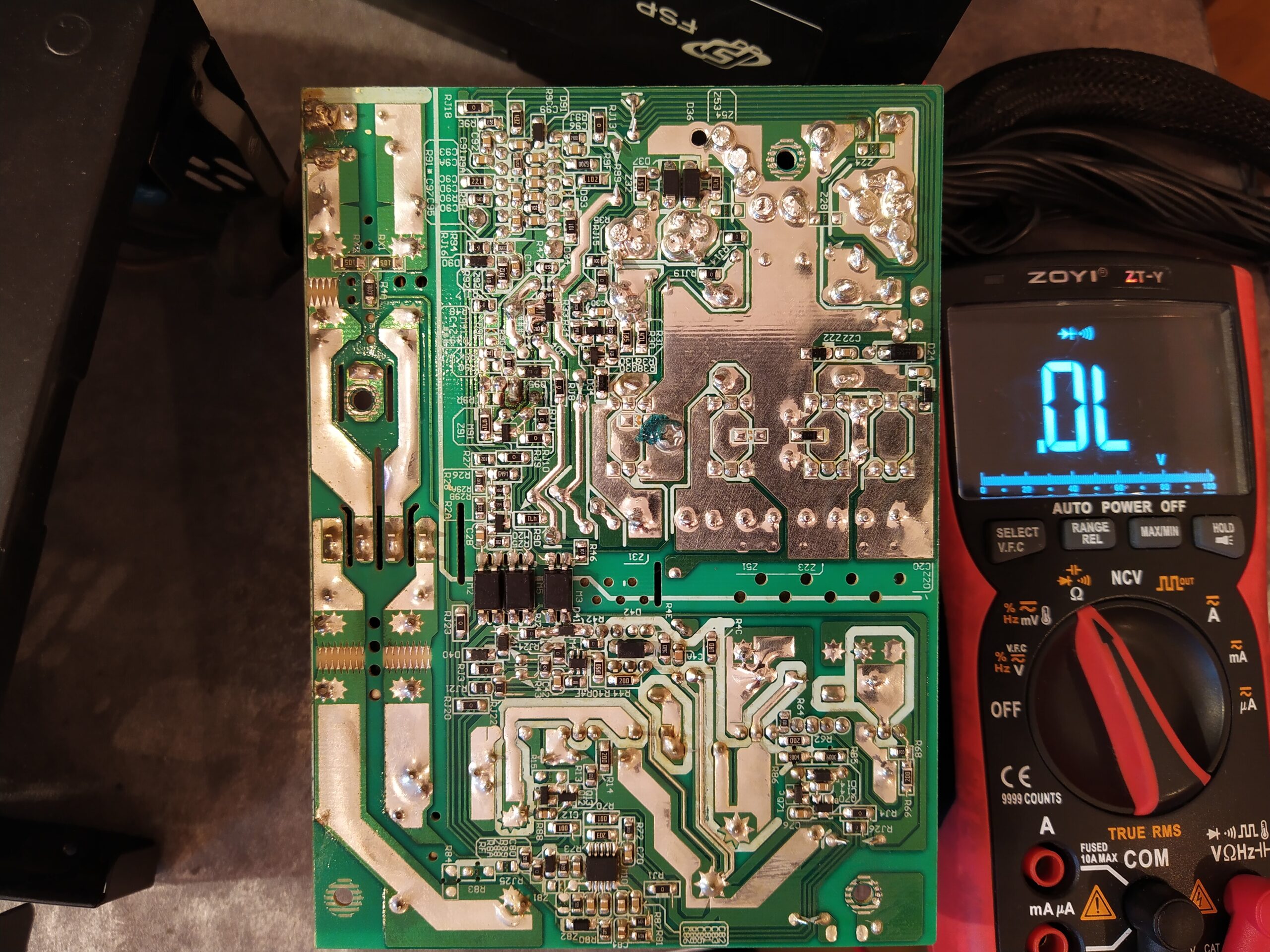

Vzhledem ke zkušenostem z nedávné opravy zdroje Corsair VS450, který vykazoval stejné chování, jsem tentokrát šel téměř na jistotu. Vše naznačovalo, že bude opět vadný tranzistor ve stabilizátoru pro +3,3V větev. Asi nejvíce času mi zabralo ten tranzistor na DPS najít 🙂 Poté jsem tranzistor změřil diodovým testem na multimetru a skutečně měl opět přerušený přechod BC.
Oprava ATX zdroje FSP Hydro HD600

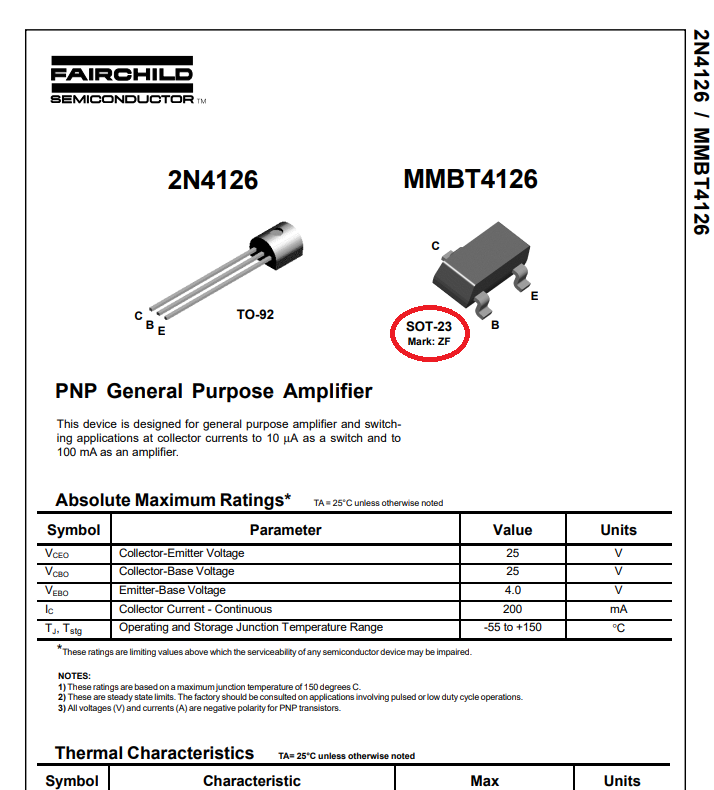

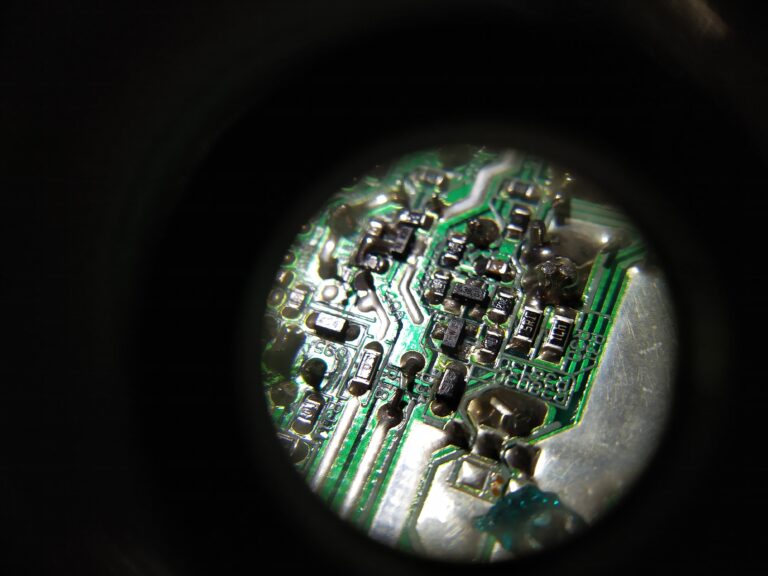

Původní tranzistor v +3,3V stabilizátoru na sobě měl označení ZF. Dle tohoto kódu jsem dohledal, že s největší pravděpodobností se bude jednat o tranzistor MMBT4126 s parametry 25 V, 200 mA, 250 MHz. Náhradu jsem provedl stejným typem tranzistoru jako v případě zdroje Corsair VS450 – 2SAR544R s parametry 80 V, 2,5 A, 280 MHz. I v tomto případě bude nový tranzistor dostatečně předimenzovaný.
Pozn. pro vyhledávání SMD součástek dle kódu na nich vyraženého se mi nejvíce osvědčil tento web: https://www.s-manuals.com/smd/

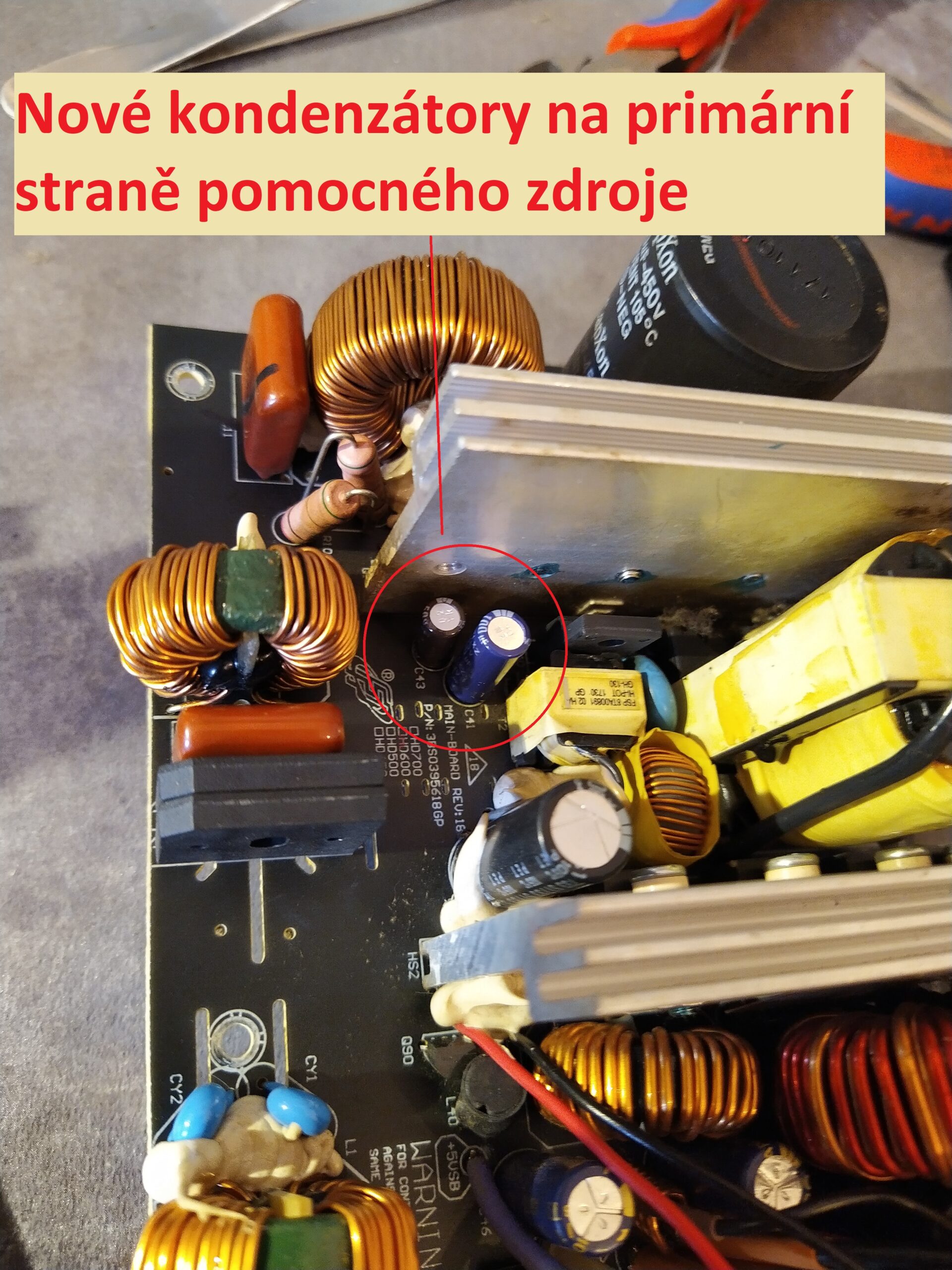

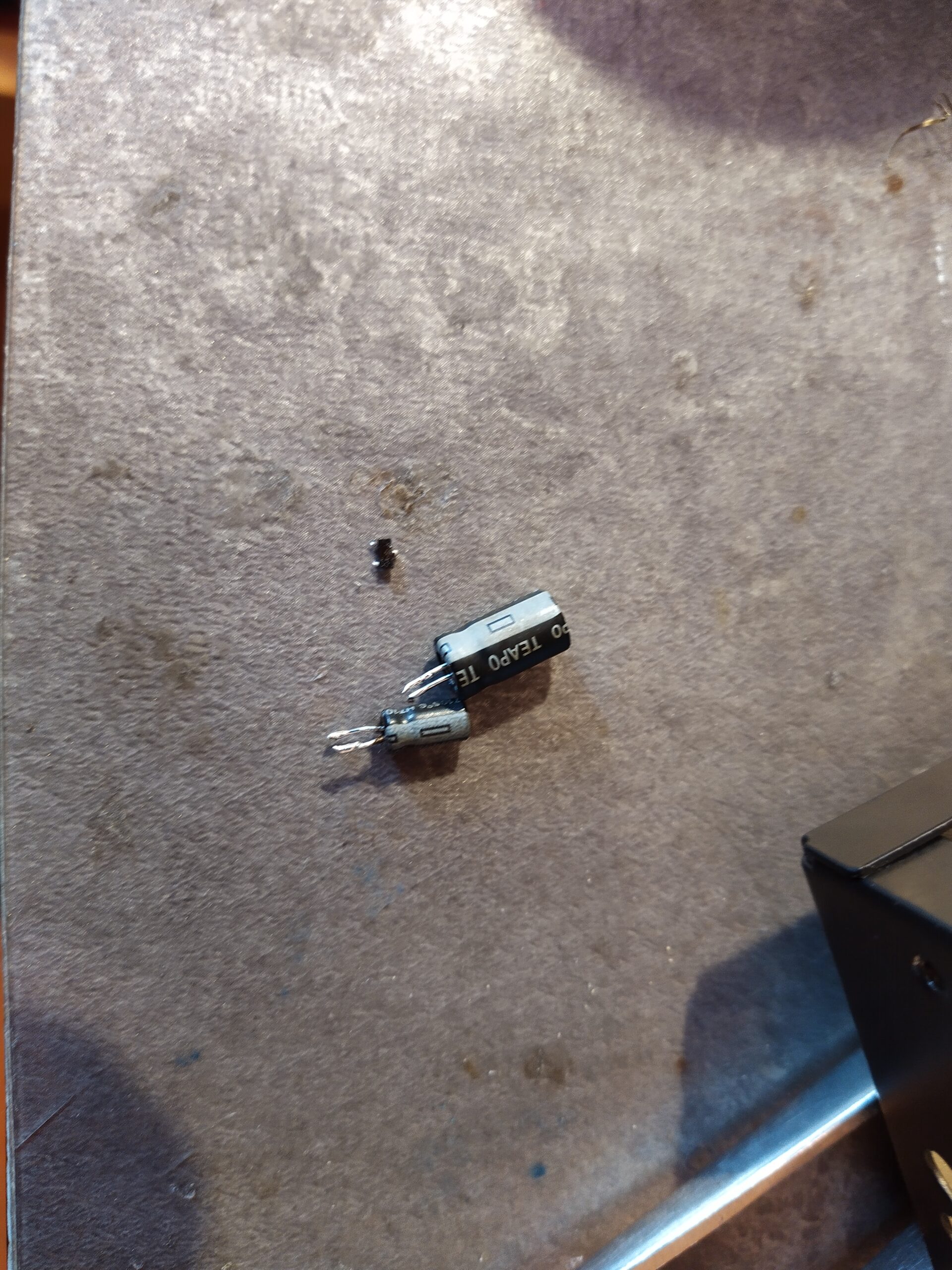

Po opravě +3,3V stabilizátoru jsem ještě preventivně zkontroloval všechny elektrolytické kondenzátory. Na primární straně pomocného zdroje jsem našel dva kondenzátory s horším ESR. Oba tyto kondenzátory jsem vyměnil za nové Nippony 🙂
Pozn. preventivní kontrola elektrolytických kondenzátorů v obvodu pomocí testeru dle Danyka jako součást každé opravy je velmi jednoduchá a rychlá a může do budoucna ušetřit čas i práci na opětovném rozebírání toho samého zařízení např. po dvou letech až kondenzátory odejdou úplně.

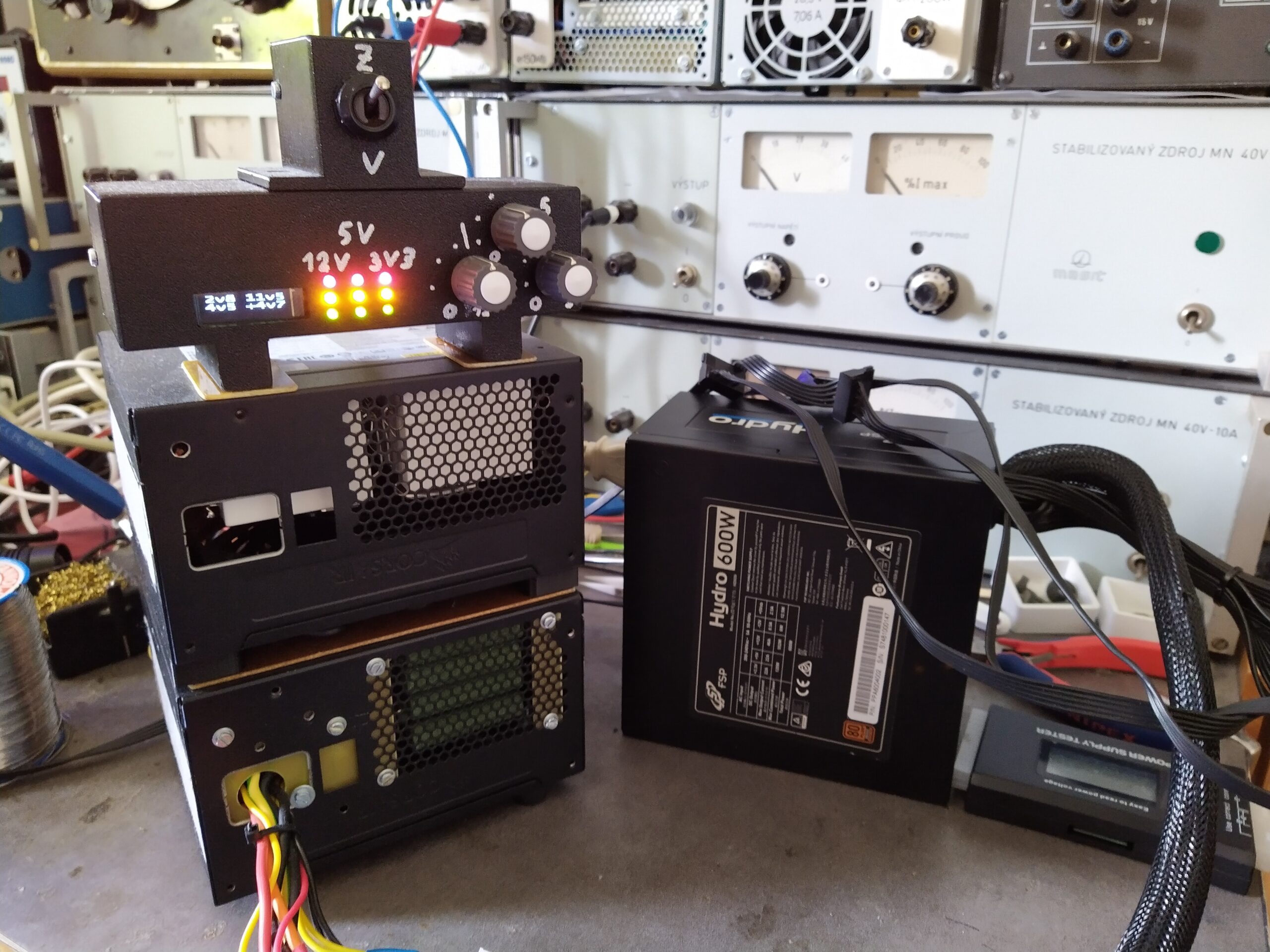

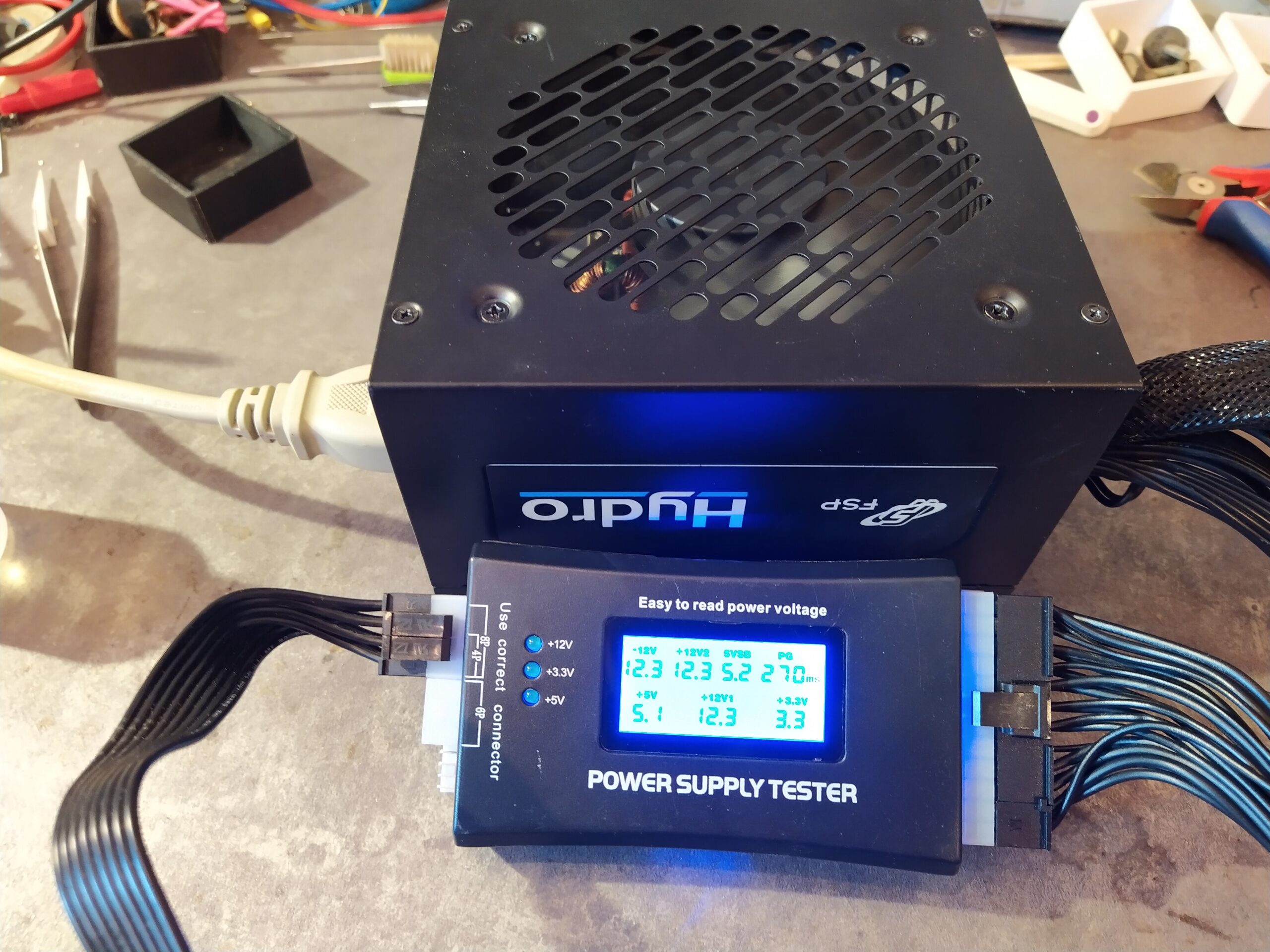

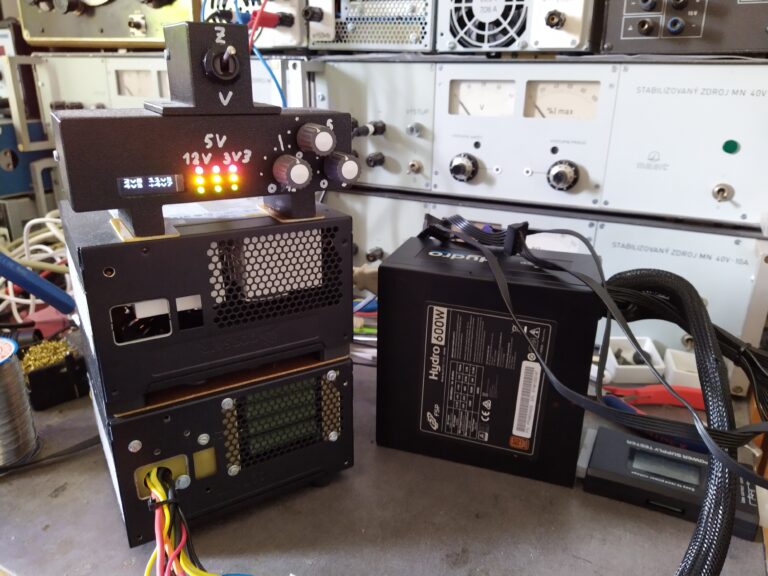

Opraveno
