Oprava PC zdroje Gigabyte P550B
Co se stalo?
Zdroji Gigabyte P550B chybělo napětí na výstupu pomocného zdroje.
Analýza poruchy PC zdroje Gigabyte P550B
Zdroj jsem připojil do sítě a měřil napětí na výstupu pomocného zdroje multimetrem. Napětí, které ukazoval multimetr bylo velmi blízké nule (desítky mV), ale v pravidelných intervalech se měnilo. Průběh napětí jsem proto raději změřil i osciloskopem. Osciloskop ukázal malé, ale pravidelné impulsy o šířce zhruba 60 ms a úrovni 50 mV.
Z toho jsem usoudil, že pomocný zdroj bude zřejmě přetížen a že závada bude na sekundární straně zdroje. Za pravděpodobnou příčinu v tomto případě lze považovat vadnou sekundární diodu nebo zkrat způsobený cizím předmětem.

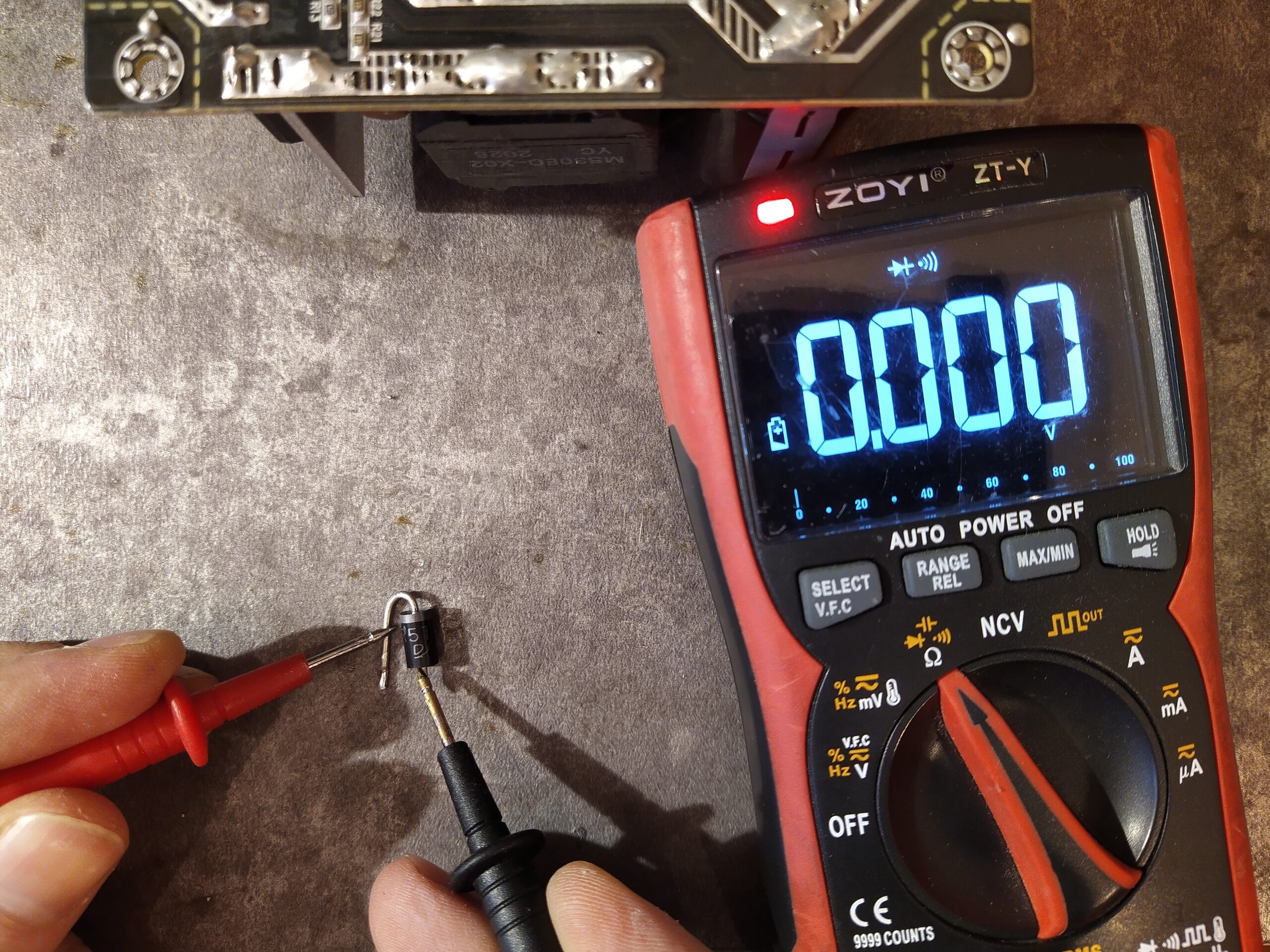

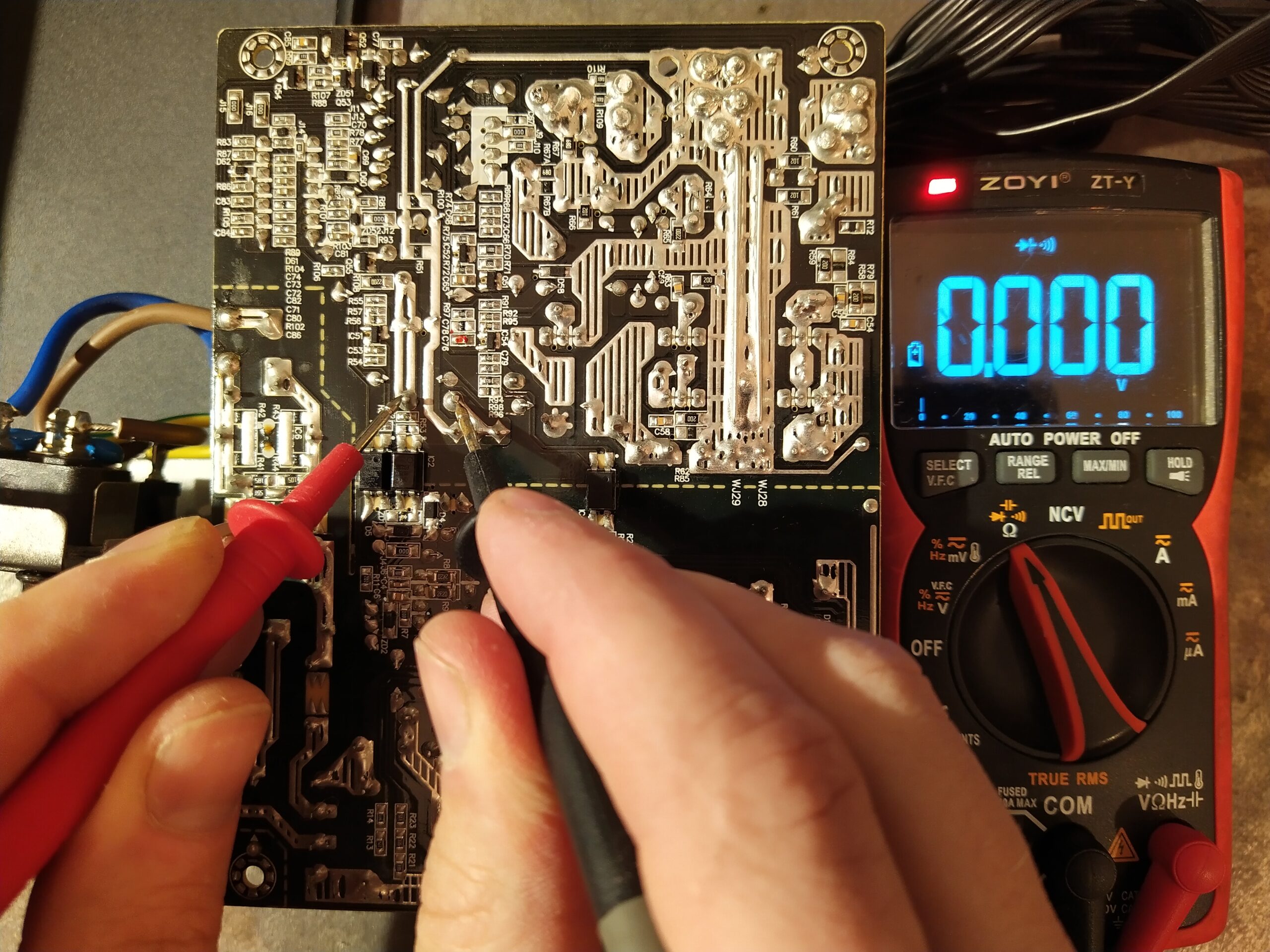

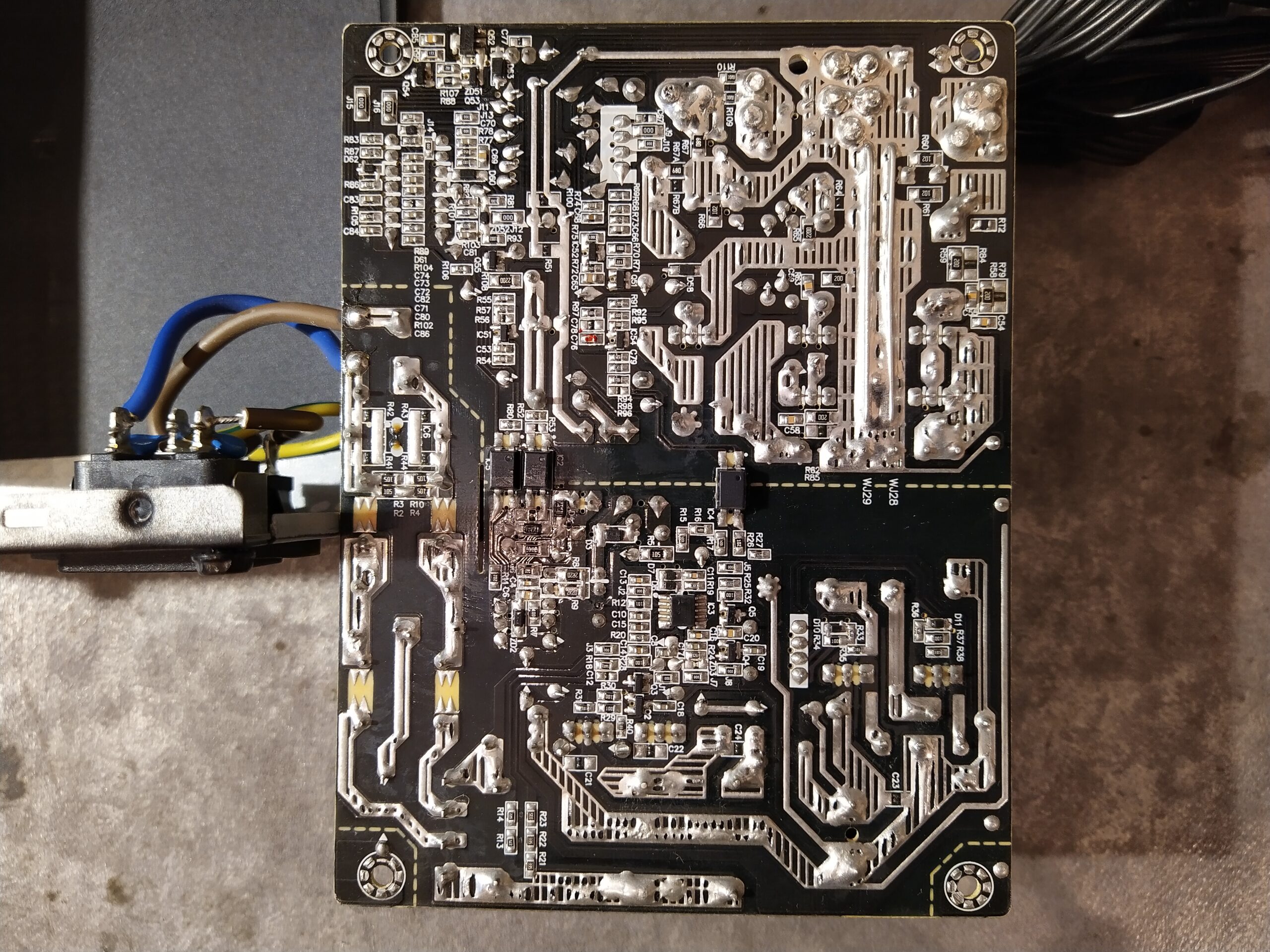

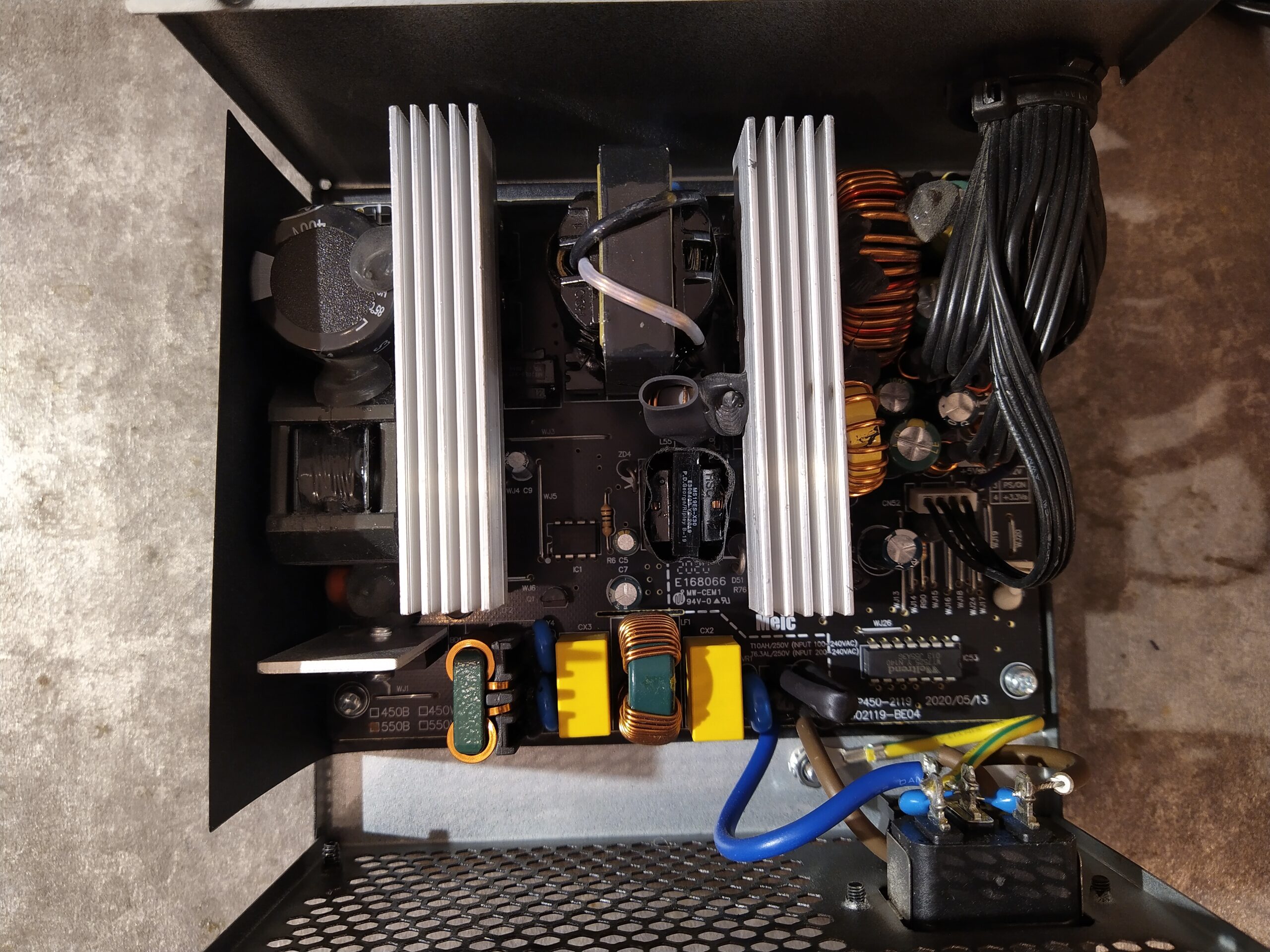

Po rozebrání zdroje jsem žádný cizí předmět neviděl. Dále jsem změřil sekundární diodu multimetrem a byla skutečně vadná.
Oprava PC zdroje Gigabyte P550B
Původní sekundární dioda pomocného zdroje byla typu SR5T45. Od této diody se mi bohužel nepodařilo dohledat datasheet. Nicméně ze zkušeností z minulých oprav a z parametrů, které naznačovalo označení diody, jsem jako náhradu vybral diodu SR5100 se závěrným napětím 100 V a trvalým proudem 5 A. Obvykle se na tuto pozici používají Schottkyho diody se závěrným napětím 45 V a trvalým proudem 5 A.
Pozn. z označení součástek lze často odvodit jejich hlavní parametry. Příklad: dioda SR5100, zřejmě: SR -> Schottky Rectifier, 5 -> 5 A, 100 -> 100 V. Nicméně značení součástek není normalizováno a záleží vždy na výrobci, jak svou součástku označí. Označení součástky tedy může napovědět, ale nelze na něj 100% spoléhat.

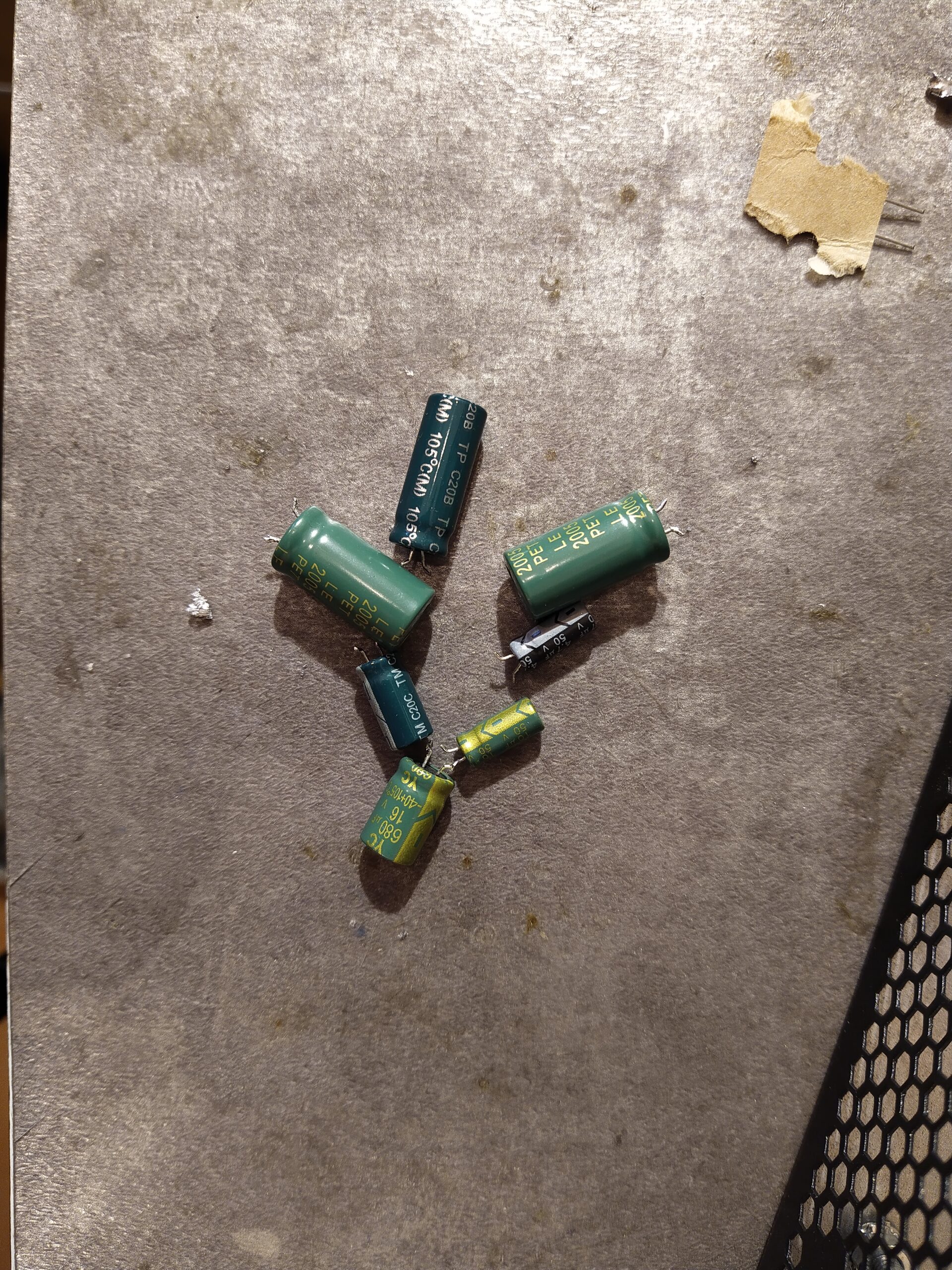

Když už jsem měl zdroj rozebraný, provedl jsem preventivní výměnu elektrolytických kondenzátorů, u kterých jsem naměřil nepatrně vyšší ESR.

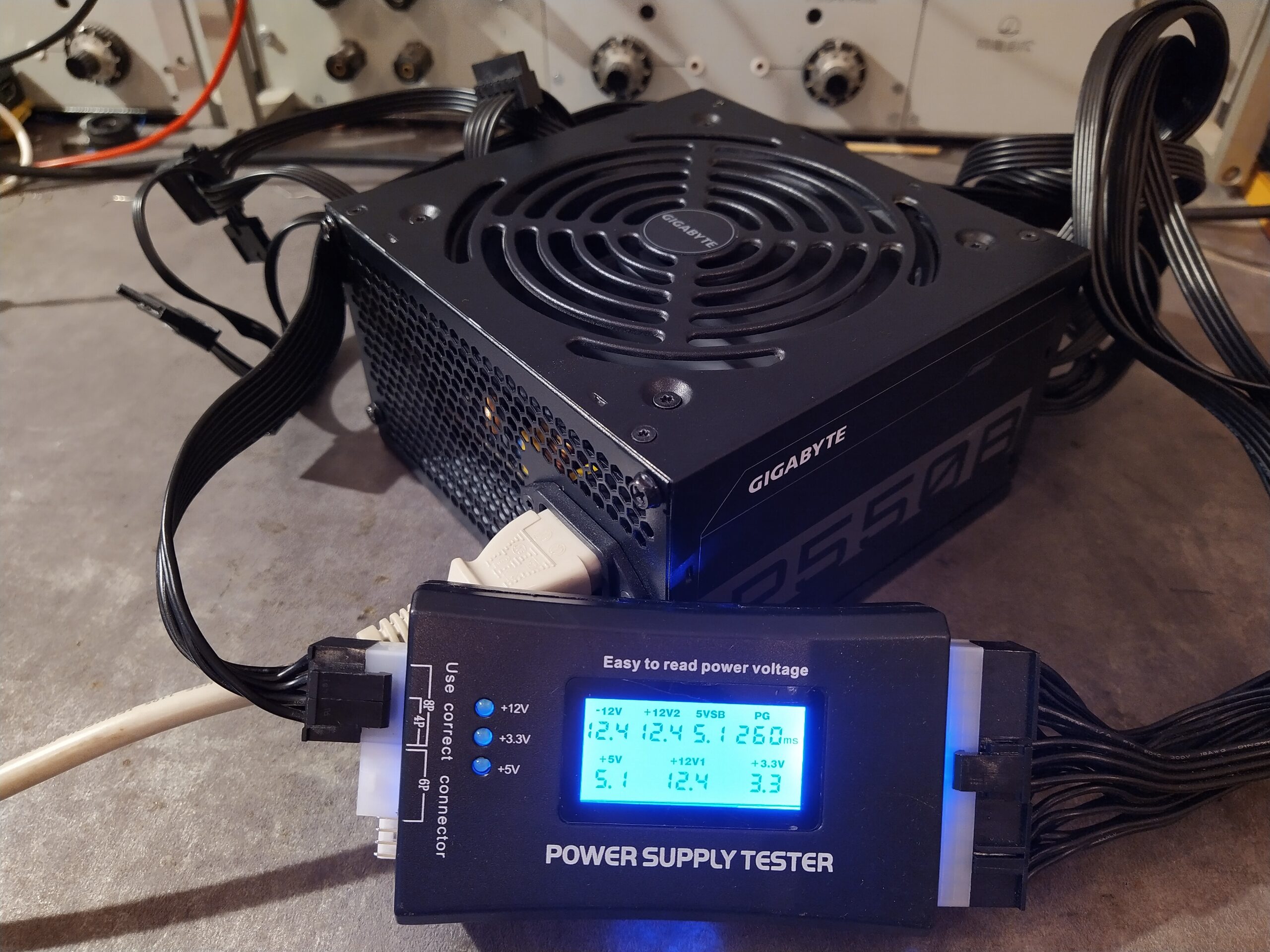

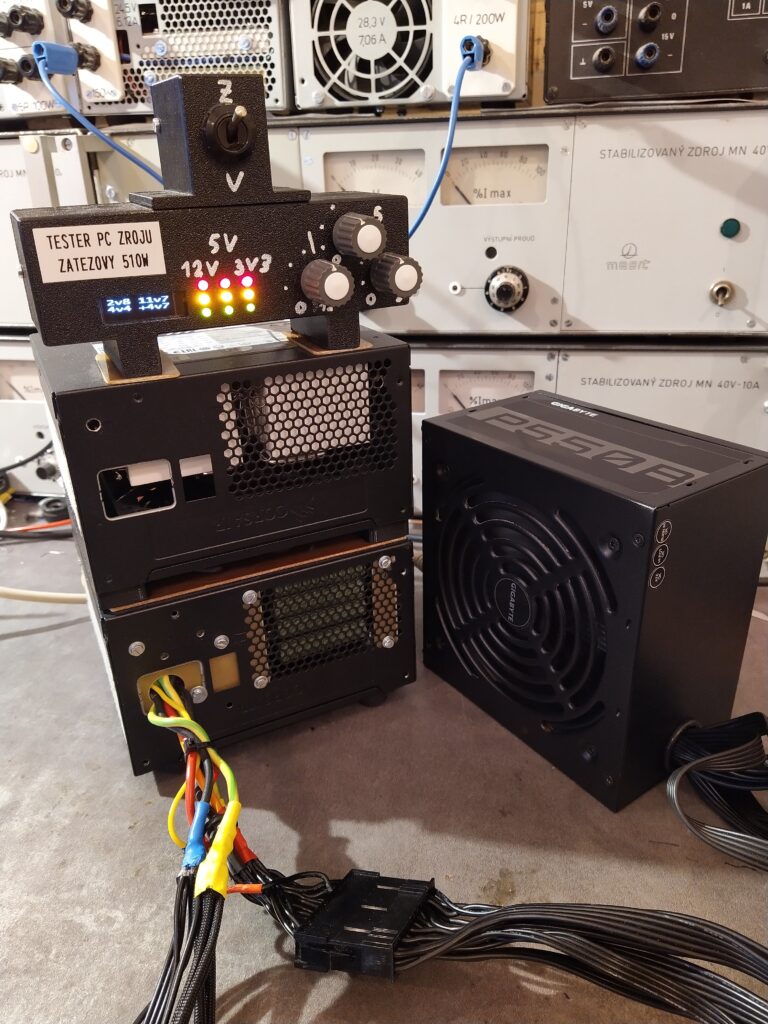

Opraveno
