Oprava PC zdroje Gigabyte P750GM č. 2
Co se stalo?

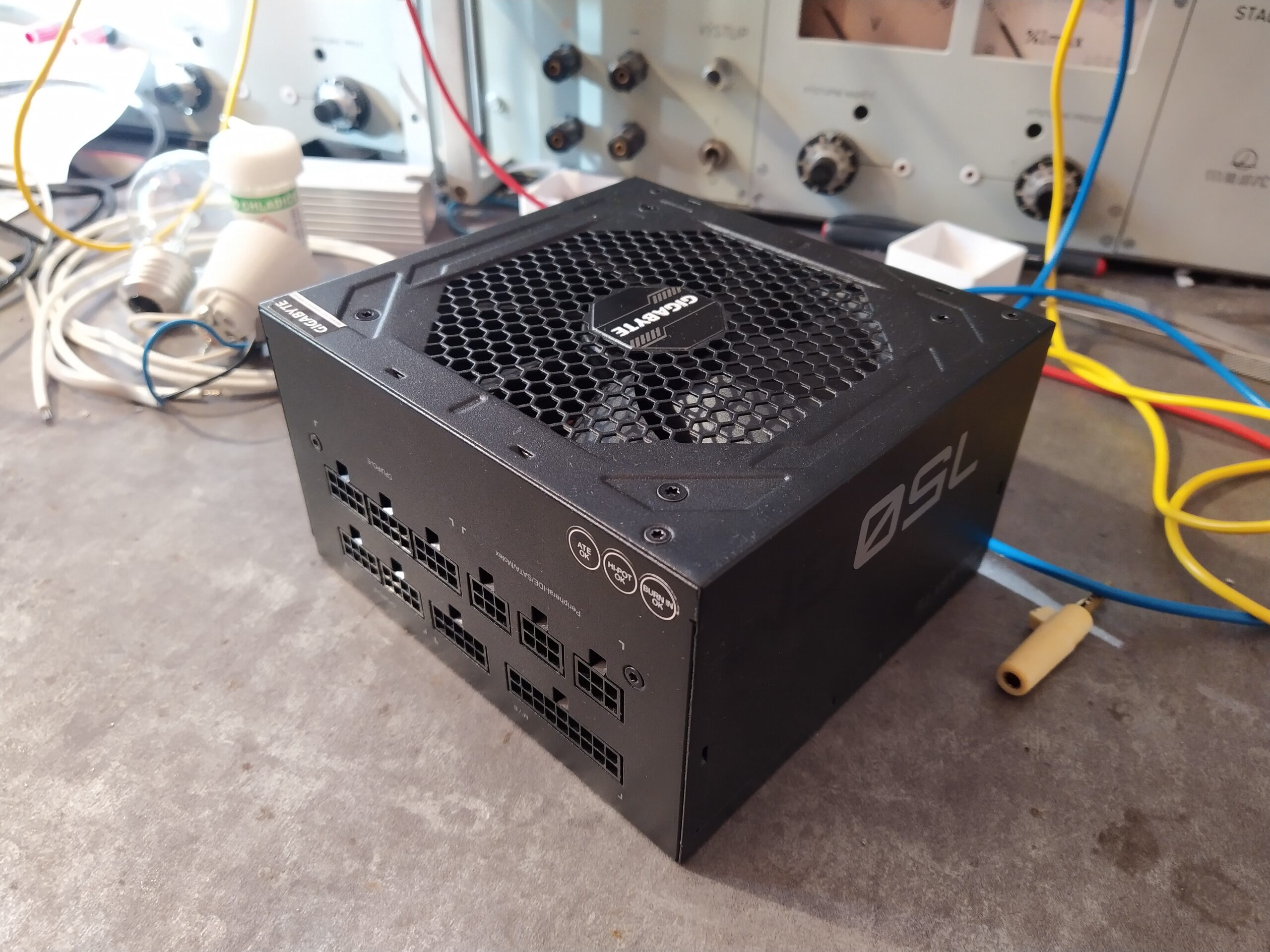

Tento zdroj mi přinesl kamarád, který mi před časem stejný zdroj jednou do opravy dal, jen jiný kus. Zdroj byl opět krátce po záruce a chování zdroje naznačovalo stejný nebo podobný problém jako minule – vadné kondenzátory v pomocném zdroji.
Analýza poruchy ATX zdroje Gigabyte P750GM č. 2

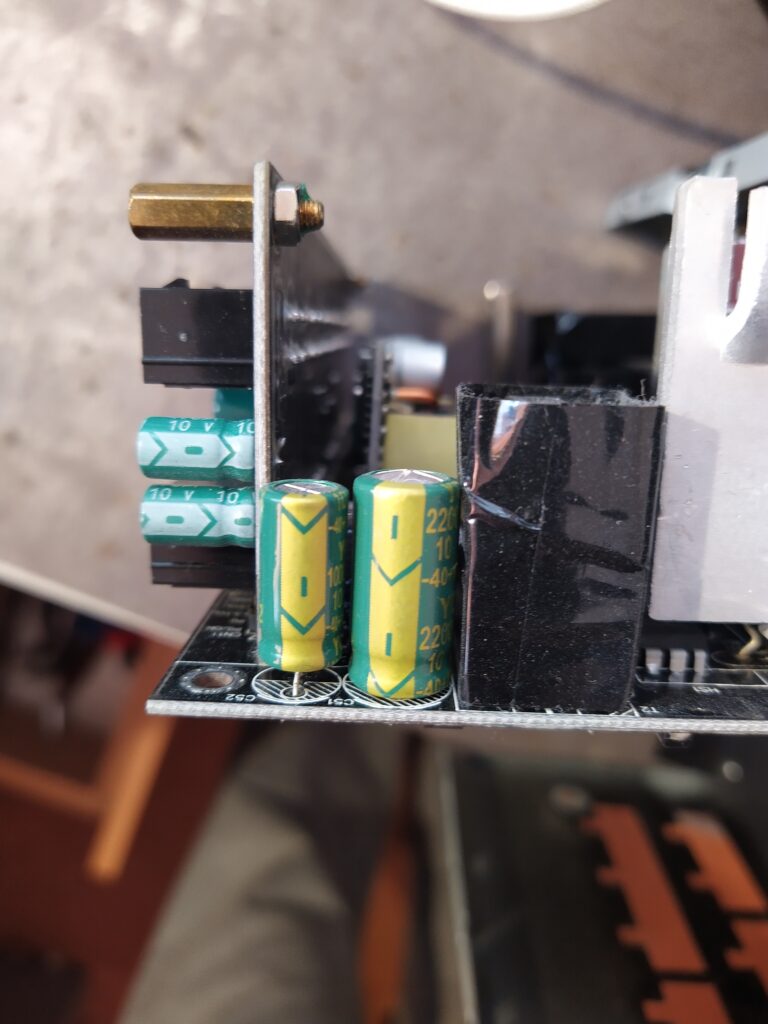

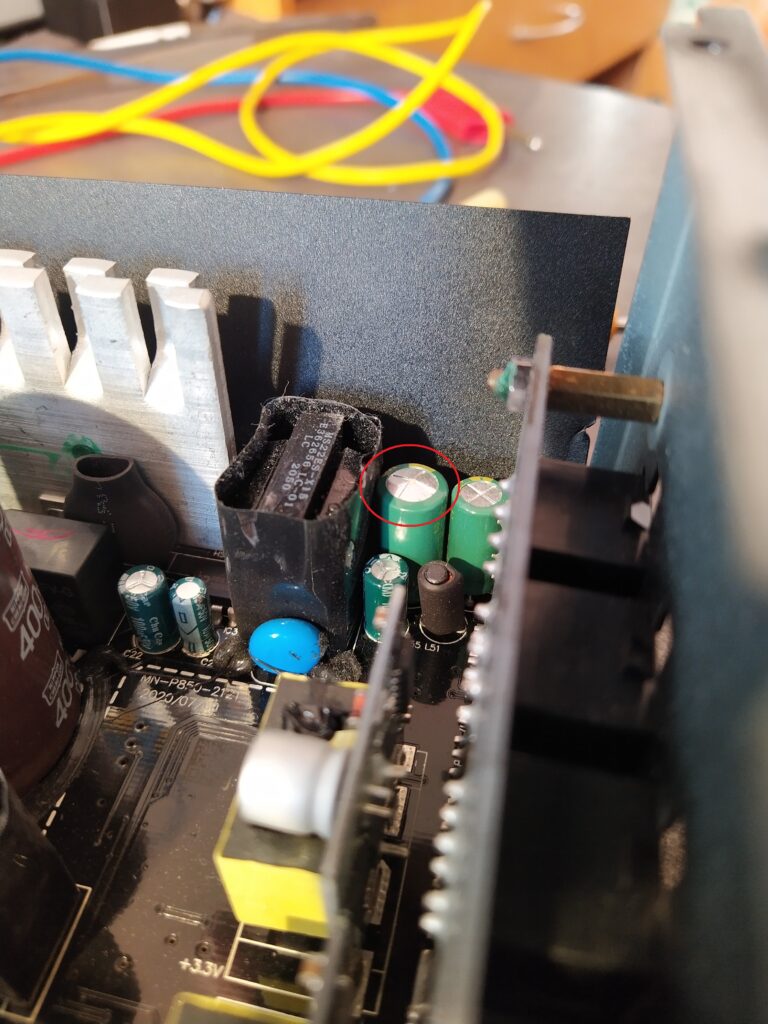

Předpoklad vadných elektrolytických kondenzátorů se bohužel potvrdil. Po rozebrání zdroje byl viditelně nafouklý ten samý kondenzátor jako v minulém zdroji – 2200 uF / 10 V.
Takže tentokrát to bylo velmi jednoduché. Zároveň mi tato skutečnost přijde celkem smutná, jelikož zbytek zdroje se mi líbí – synchronní usměrňovač, vypnutý ventilátor při malých výstupních výkonech a jiné viz předchozí oprava.
Oprava zdroje Gigabyte P750GM č. 2

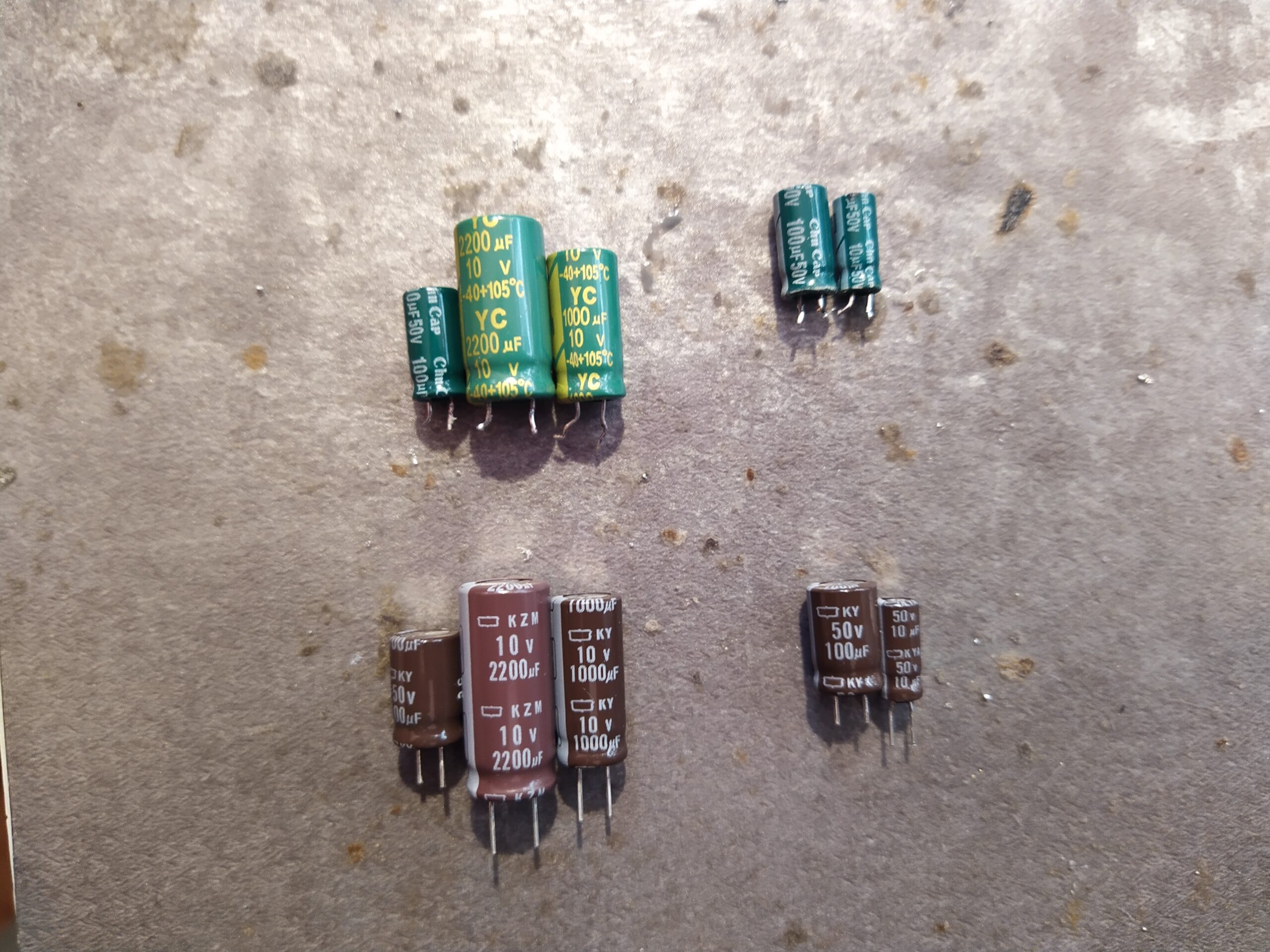

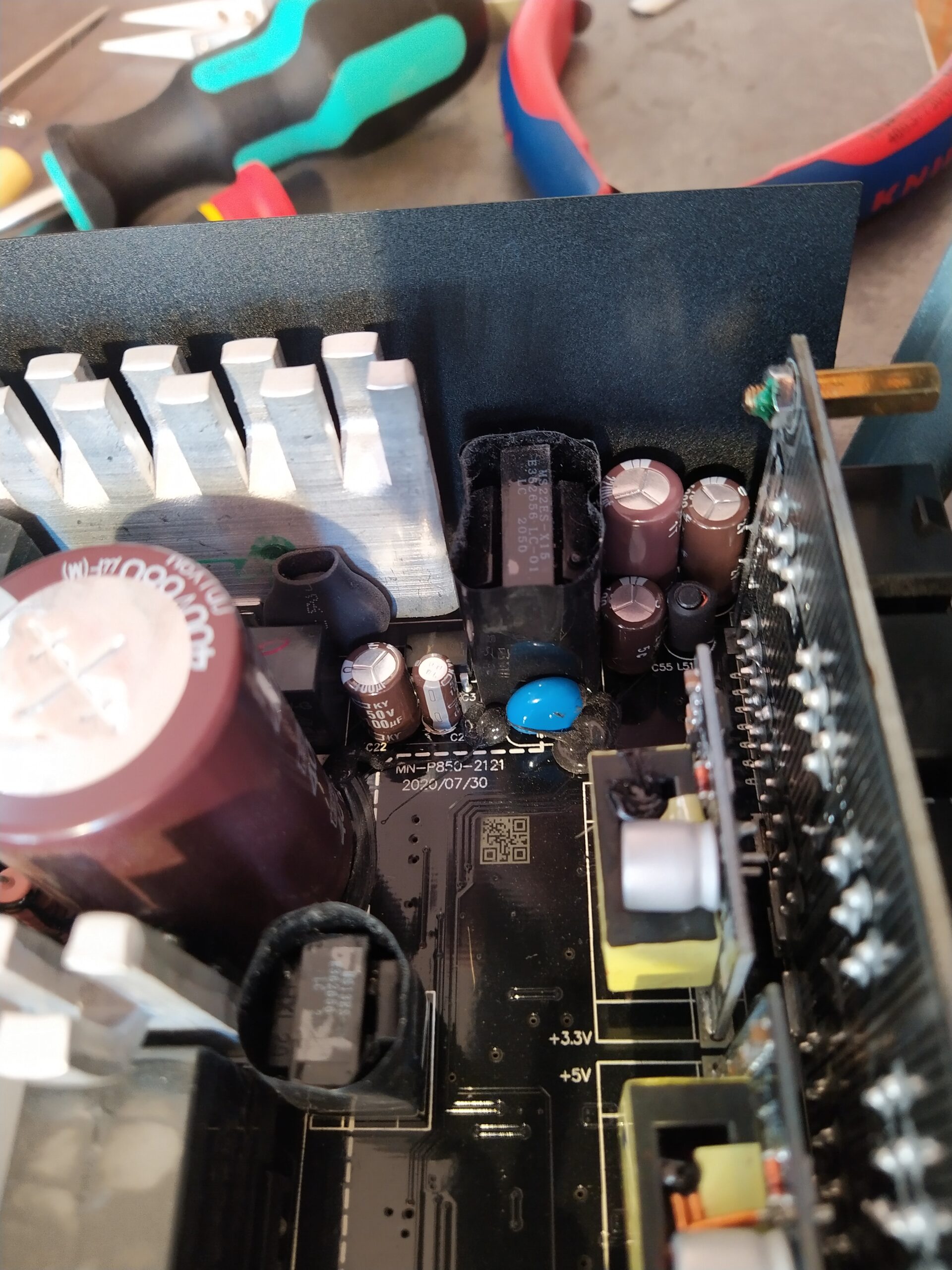

Minulý zdroj chtěl kamarád zrepasovat, tzn. vyměnit elektrolytické kondenzátory všechny. Tentokrát však vadný zdroj nahradil jiným a tento bude mít jen jako záložní. Domluvili jsme se tedy pouze na výměně kondenzátorů v pomocném zdroji, ale v celém. Jelikož to vypadá na to, že zdroje Gigabyte P750GM budou na vadné kondenzátory v pomocném zdroji trpět zřejmě všechny, zde pro urychlení opravy nabízím nákupní seznam všech kondenzátorů v pomocném zdroji:
- 10 uF / 50 V – 1x
- 100 uF / 50 V – 2x
- 1000 uF / 10 V – 1x
- 2200 uF / 10 V – 1x
A vzhledem k mizerné kvalitě elektrolytických kondenzátorů ve zdroji, doporučuji vyměnit minimálně všechny kondenzátory v pomocném zdroji a ideálně samozřejmě všechny v celém zdroji. Pozn. elektrolytické kondenzátory objednávám většinou z ECOMu, kvalitě kondenzátorů se zde nechá věřit – doporučuji.

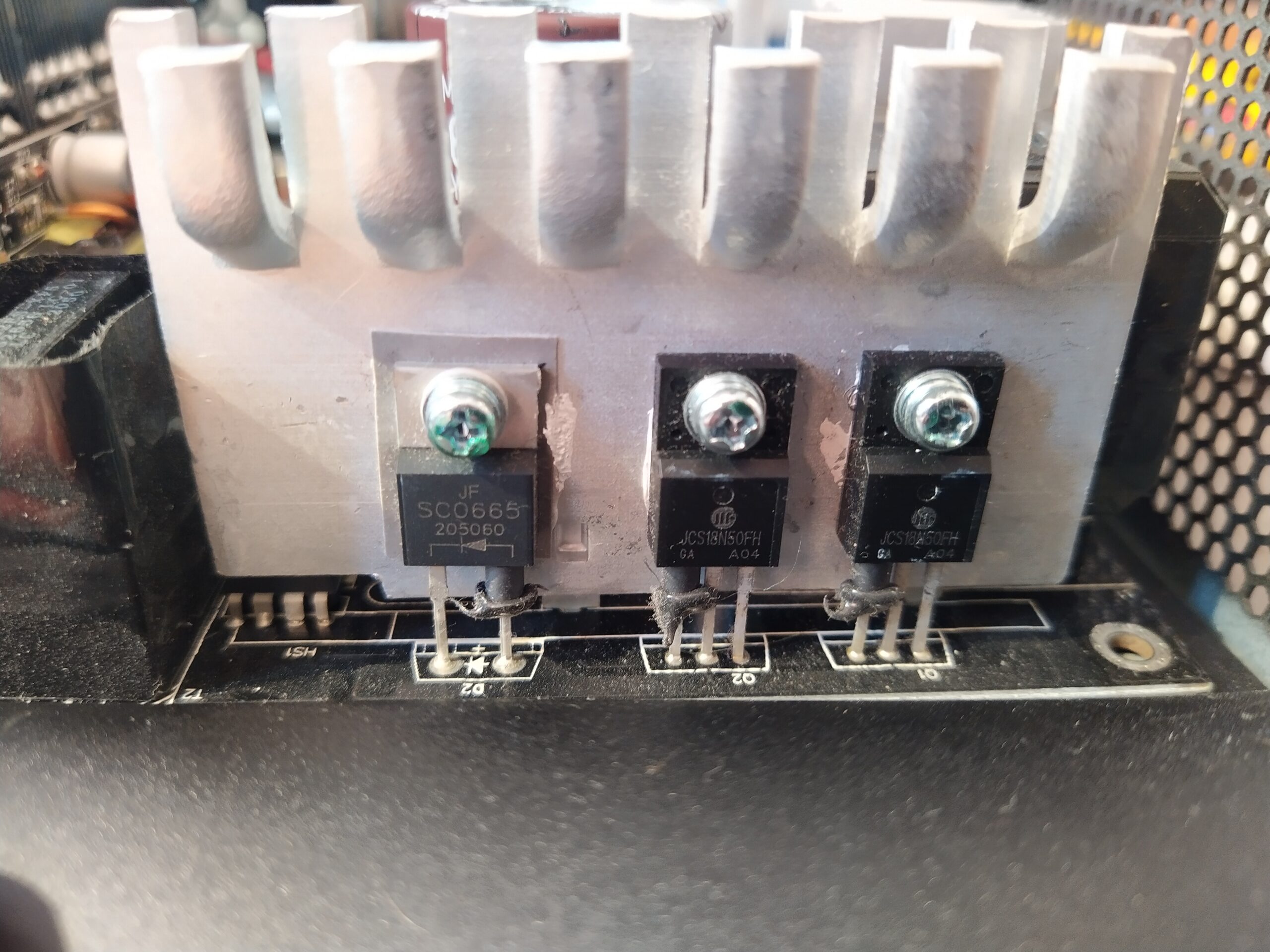

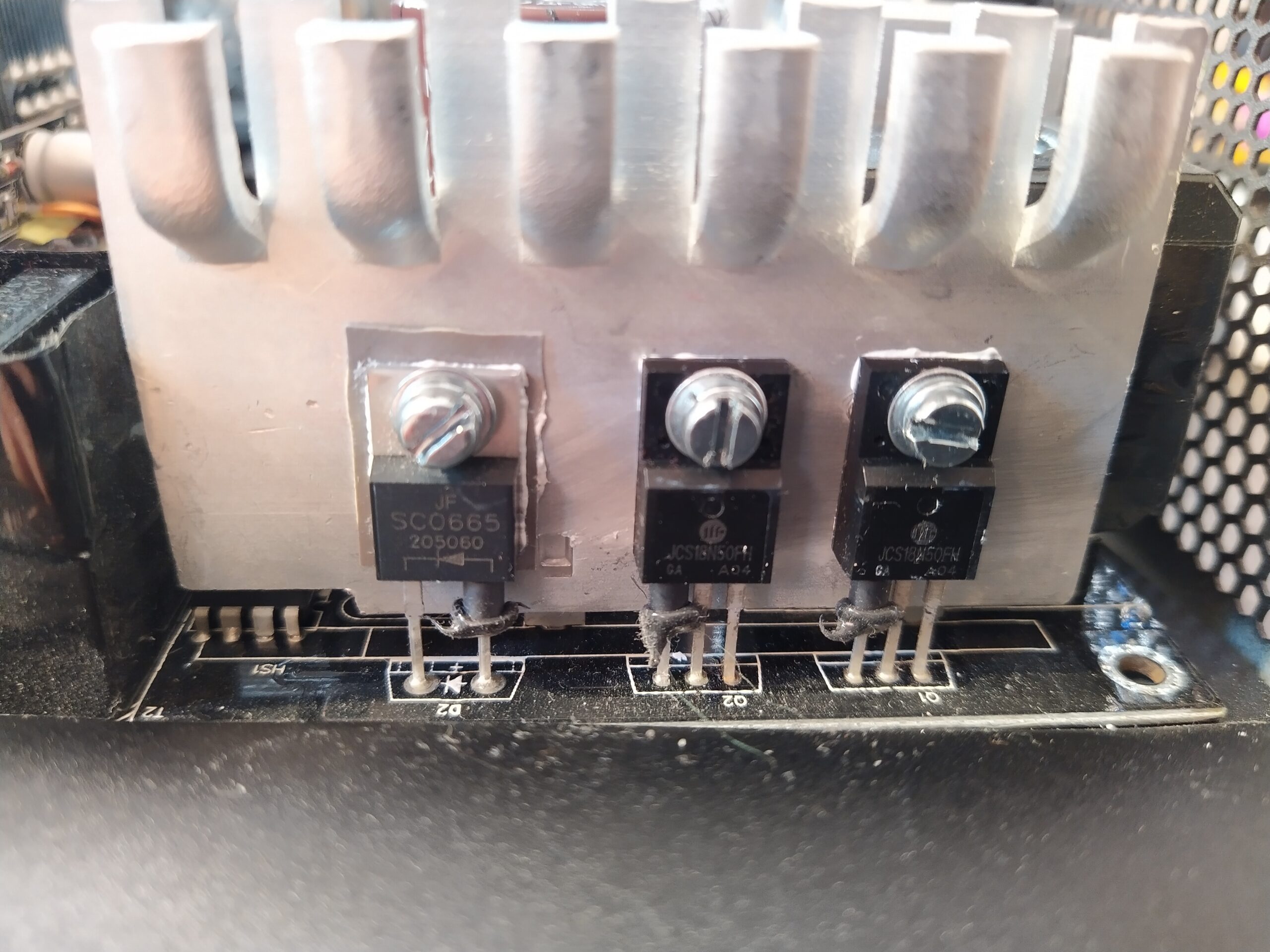

Při opravách čehokoli, běžně také kontroluji i dotažení prvků na chladičích – tranzistory, diody, integrované obvody aj. V tomto zdroji jsem zjistil, že prvky PFC byly lehce nedotaženy. Asi by se kvůli tomu nic nestalo, ale proč to nedoladit 🙂 Prvky jsem z chladiče odšrouboval, znovu podmazal teplovodivou pastou a vyměnil spojovací materiál za nový. Tím byla oprava zdroje hotova.

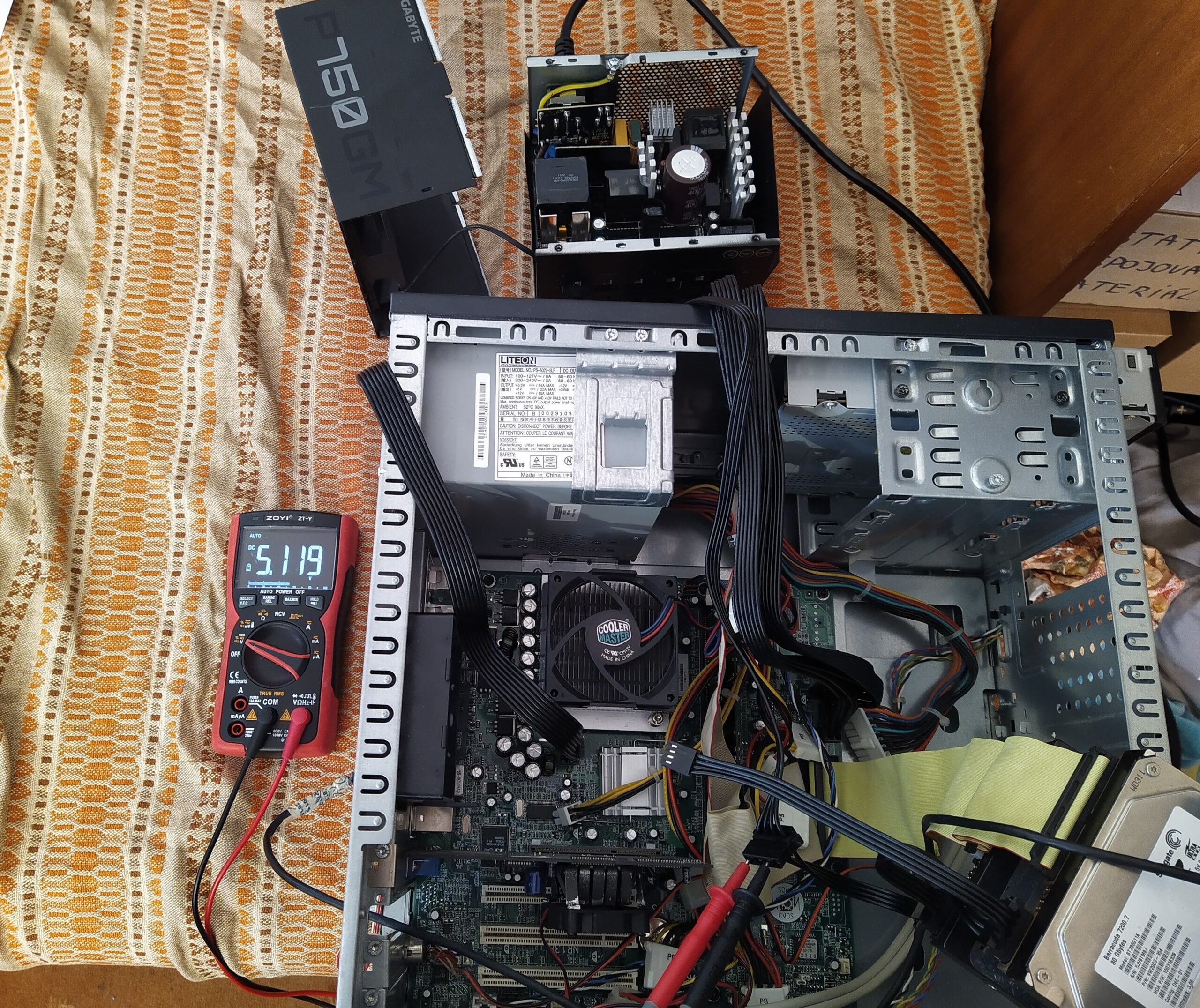

Opraveno
