Oprava PC zdroje Seasonic GC-500
Co se stalo?

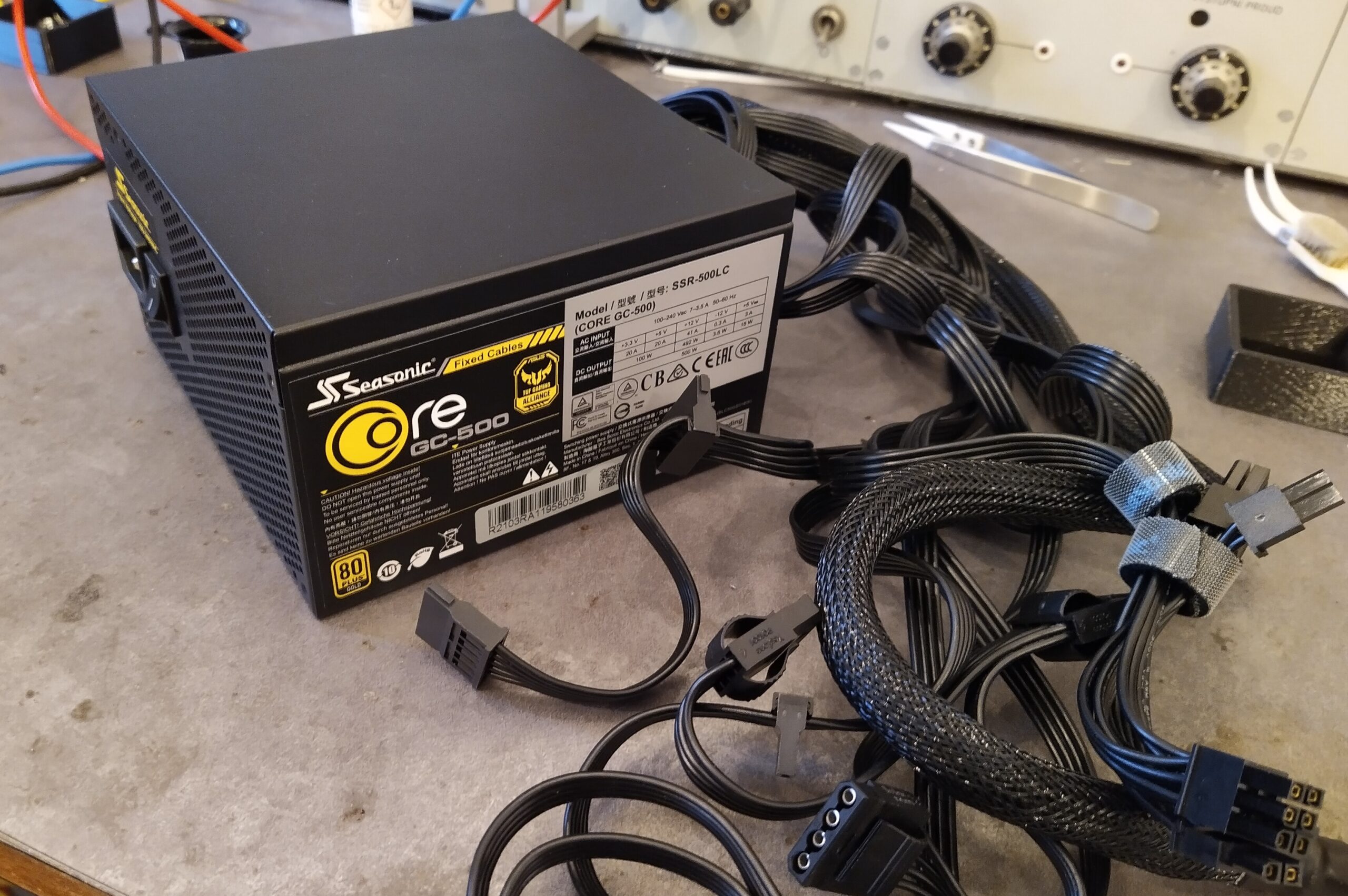

Asi 5 let starý počítačový ATX zdroj byl po připojení k síti zcela bez napětí na výstupu. Ani na pomocném zdroji napětí nebylo. Zdroj byl navíc uvnitř velmi čistý, z čehož lze usoudit, že moc hodin provozu za sebou asi neměl.
Analýza poruchy ATX zdroje Seasonic GC-500

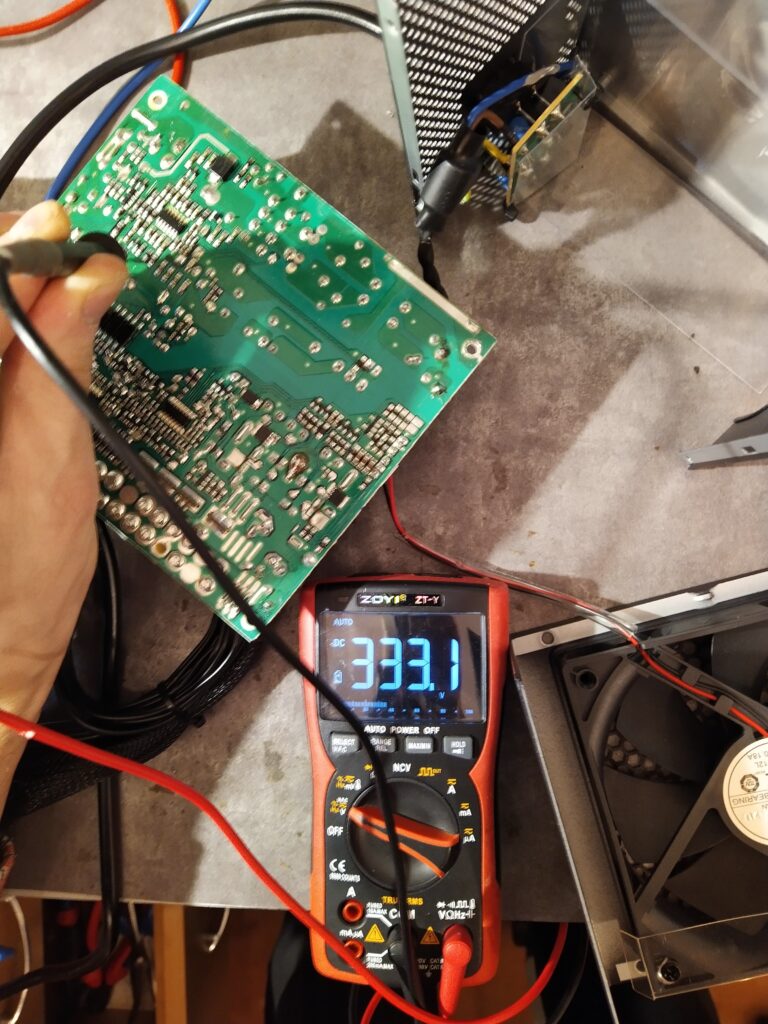

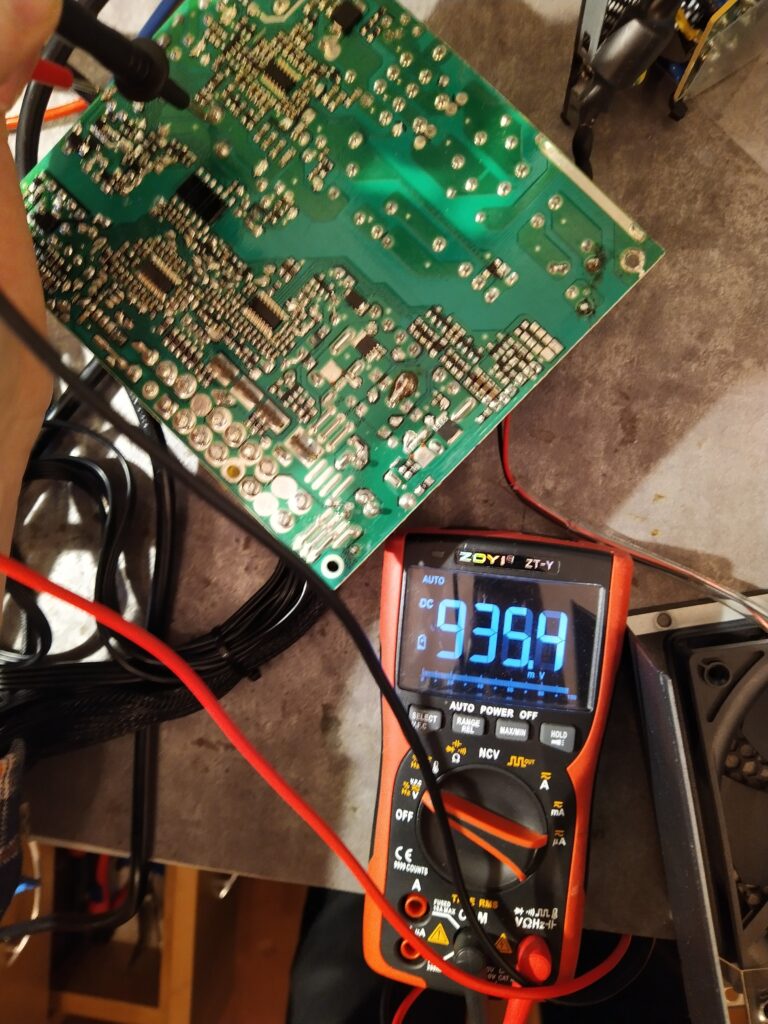

Po rozebrání zdroje a zapojení do sítě jsem zjistil, že na hlavním filtračním kondenzátoru je napětí okolo 330 V. PFC v tuto chvíli jistě běžet nemá, takže je to v pořádku. Dále jsem měřil napětí na výstupu pomocného zdroje, který má běžet od okamžiku zapnutí zdroje. Napětí na hlavním filtračním kondenzátoru pomocného zdroje na sekundární straně však chybělo. To ukazovalo na to, že pomocný zdroj vůbec neběží. Dále jsem zkontroloval napětí přímo na primáru trafa pomocného zdroje proti zemi. I tam napětí chybělo.

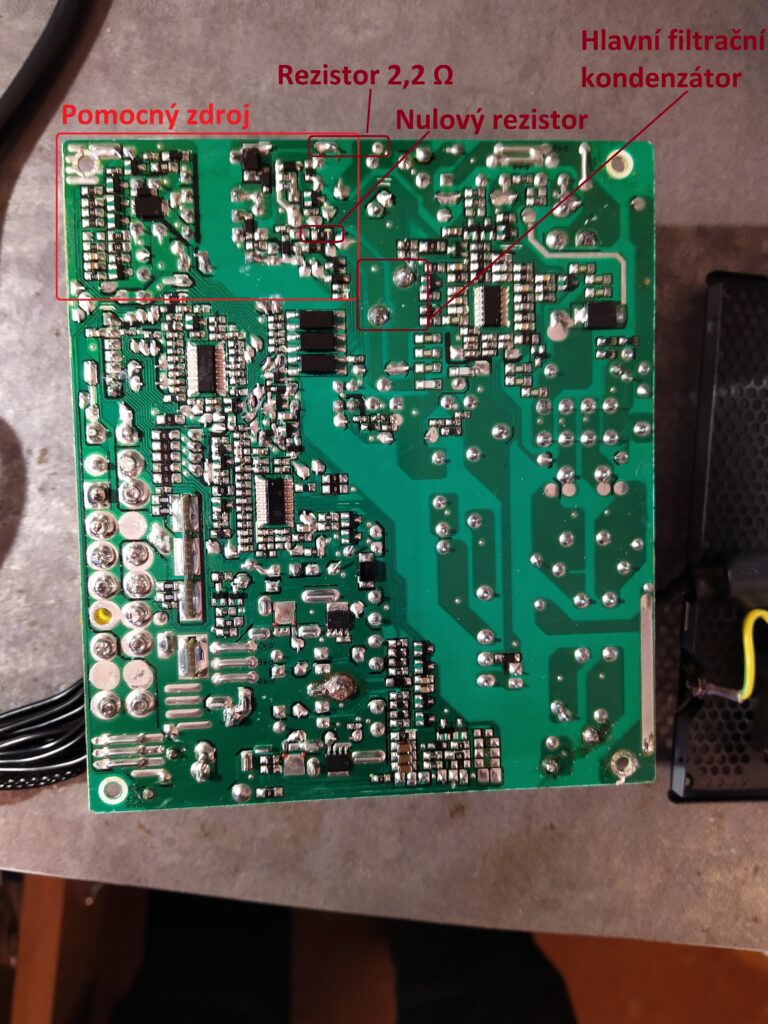

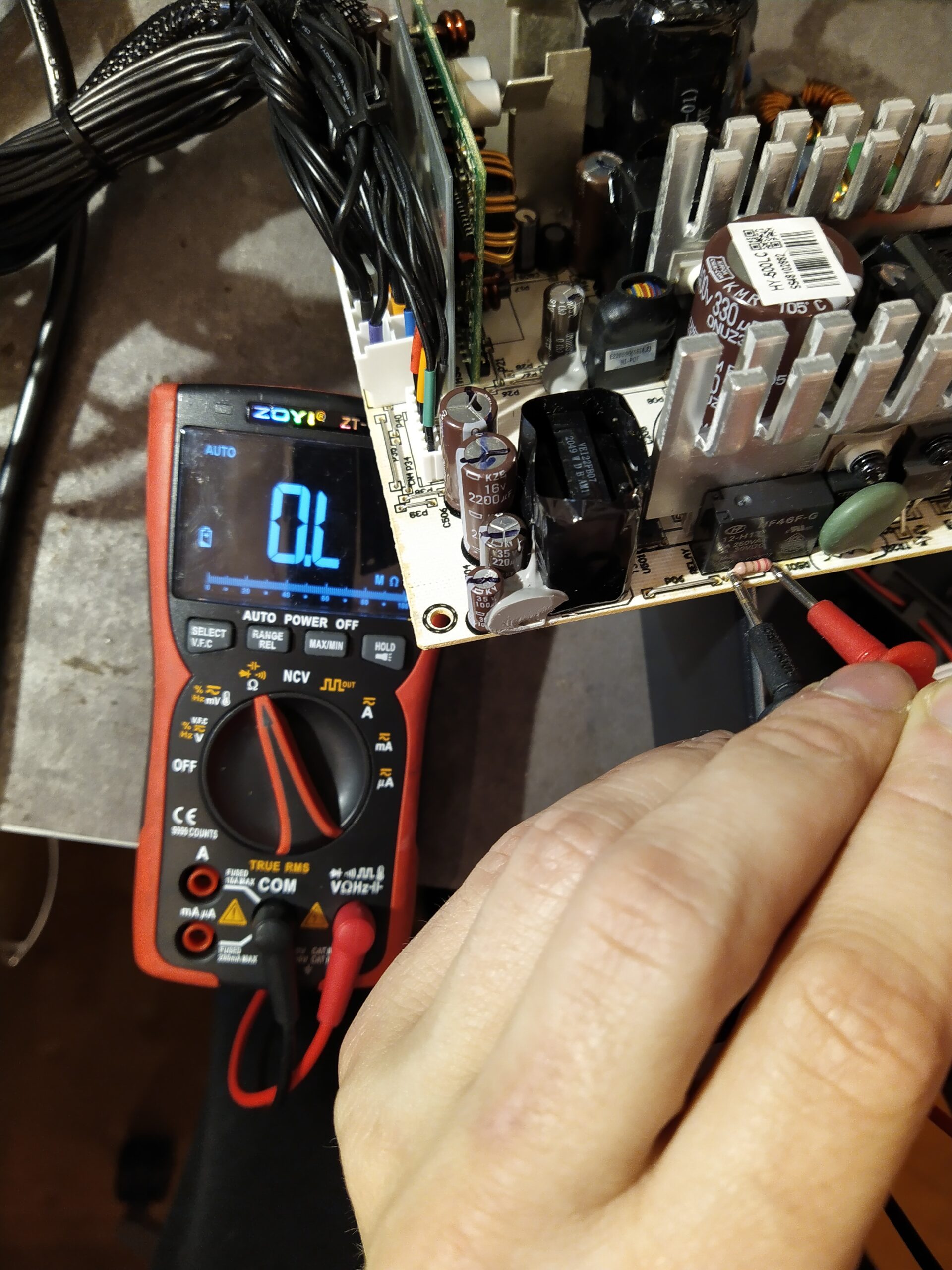

V tuto chvíli již zbývaly pouze dvě možnosti, kde by mohl být problém. Pomocný zdroj je k hlavnímu filtračnímu kondenzátoru celého zdroje připojen následovně: zem je napojena přes nulový rezistor (klema) a plus je připojeno přes rezistor 2,2 Ω. Vadný byl rezistor 2,2 Ω. V této souvislosti jsem ještě zkontroloval spínací tranzistor v řídícím obvodu pomocného zdroje, zdali není proražený. V případě, že by byl proražený, byl by to dobrý důvod k tomu, aby odešel i předřadný rezistor 2,2 Ω. Ten byl ale v pořádku. Rezistor tedy zřejmě nevydržel nějaké špičkové odběry pomocného zdroje.
Obvyklou kontrolu elektrolytických kondenzátorů v tomto zdroji jsem tentokrát neprovedl a to ze dvou důvodů. Za prvé, v celém zdroji jsou použity, za mě, velmi kvalitní kondenzátory značky Nippon a za druhé, zdroj je poměrně nový, takže jsem nepočítal s tím, že by nějaký kondenzátor mohl odejít 🙂
Oprava ATX zdroje Seasonic GC-500

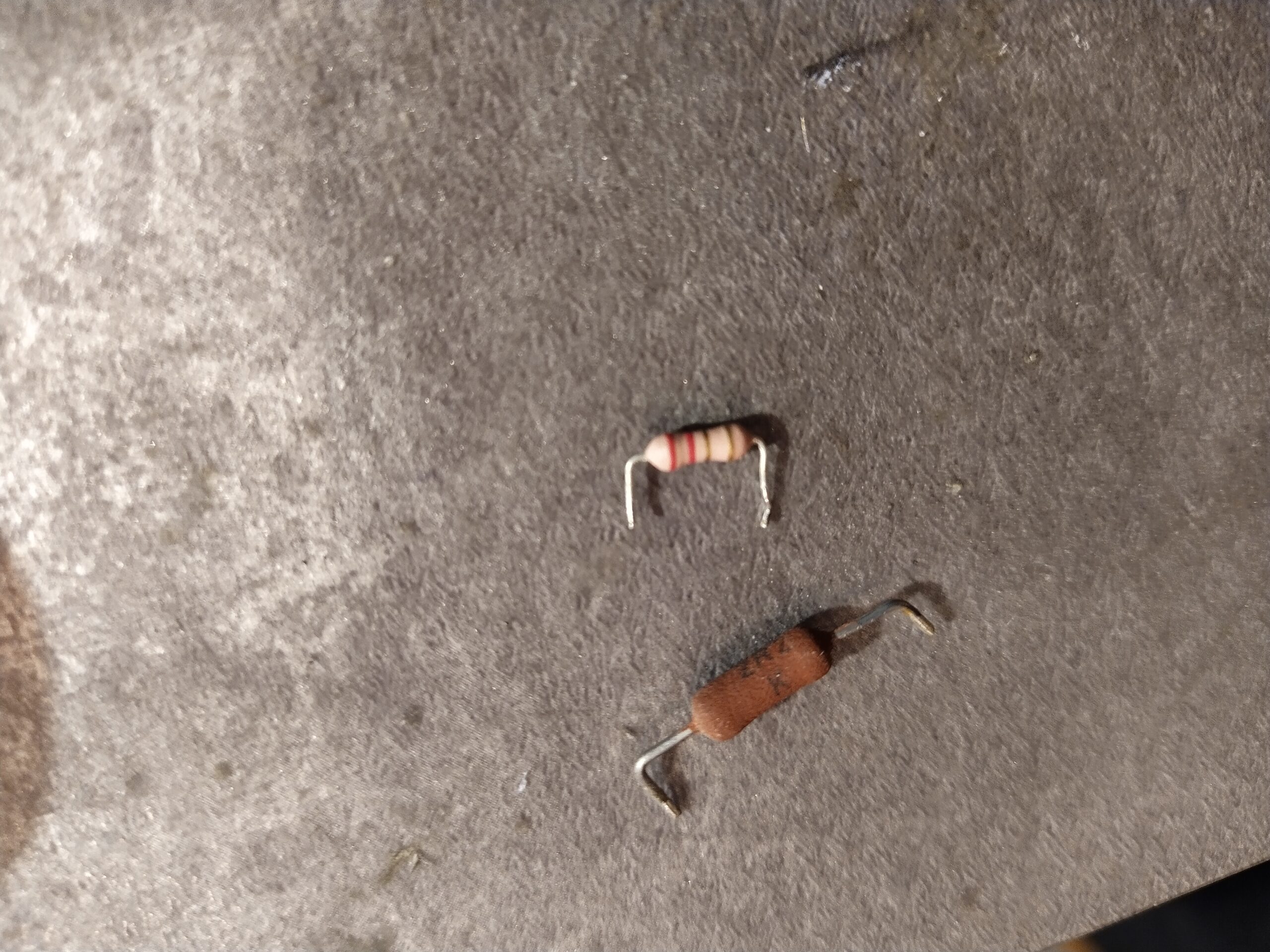

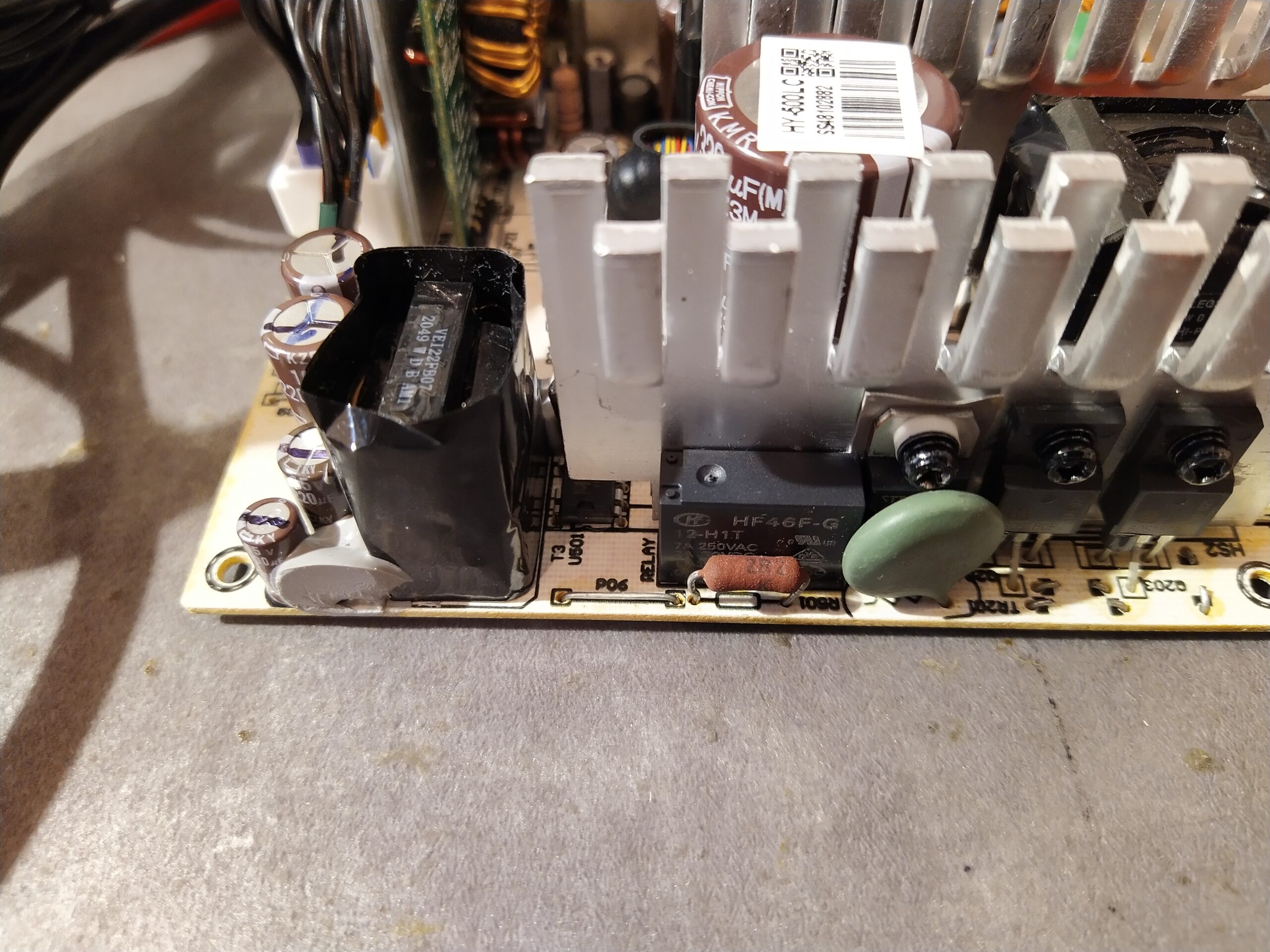

K opravě stačilo vyměnit vadný rezistor 2,2 Ω. Tento rezistor mohl být dimenzovaný odhadem na 0,25 W nebo max. na 0,5 W. Nový rezistor jsem se rozhodl dimenzovat lépe. Doma jsem měl nějaké MOX rezistory Tesla TR223, které jsou stavěné na výkon 1 W – ten jsem použil. Samozřejmě, že zde by byl lepší nějaký drátový rezistor, ale ten jsem doma neměl. A to už by byl skutečný TOP 😀
Opraveno

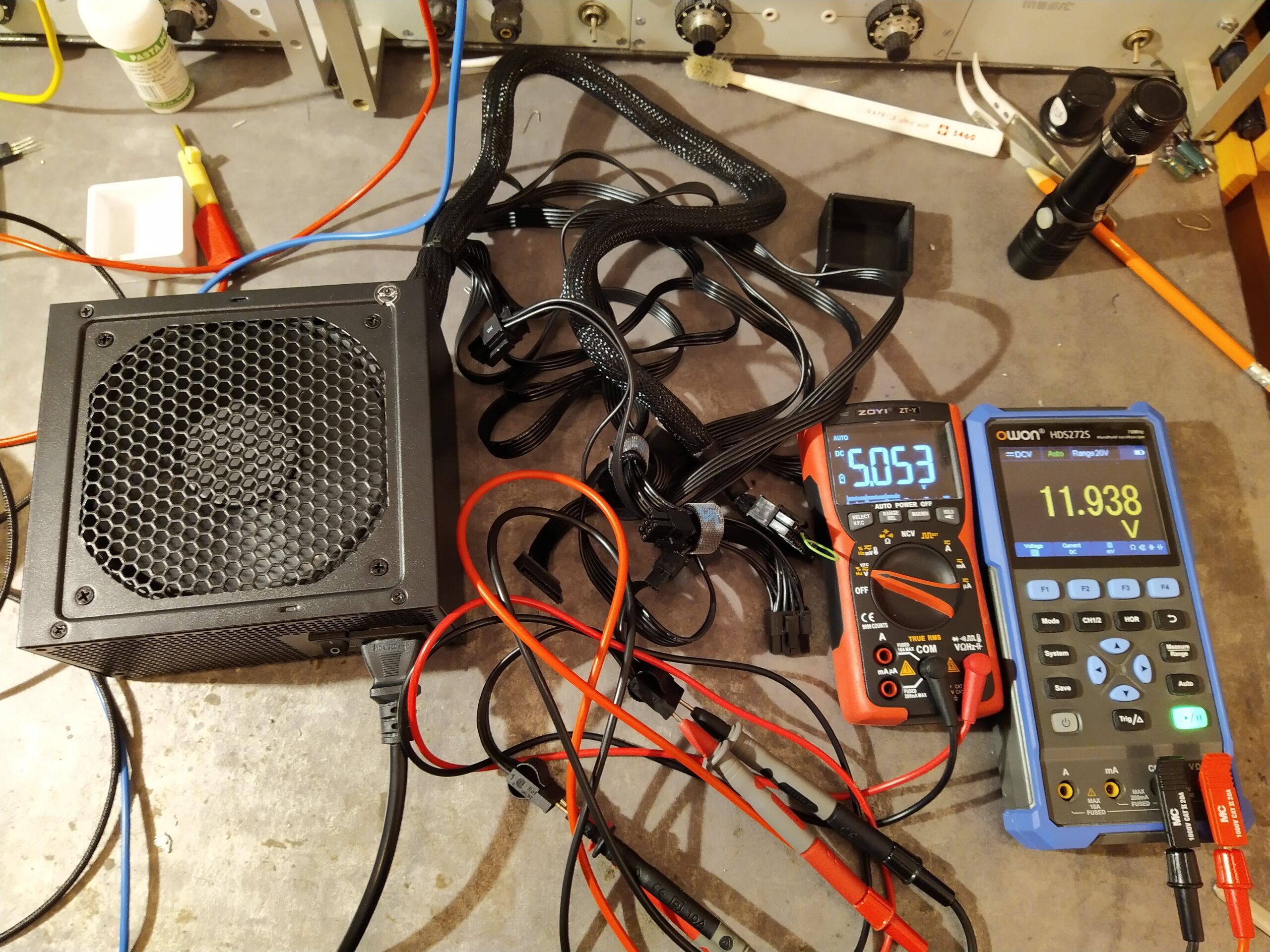

Každý opravený počítačový zdroj po takovéto orientační kontrole napětí samozřejmě zkouším ještě ve zkušebním počítači 🙂
zhodnocení kvality PC zdroje Seasonic GC-500

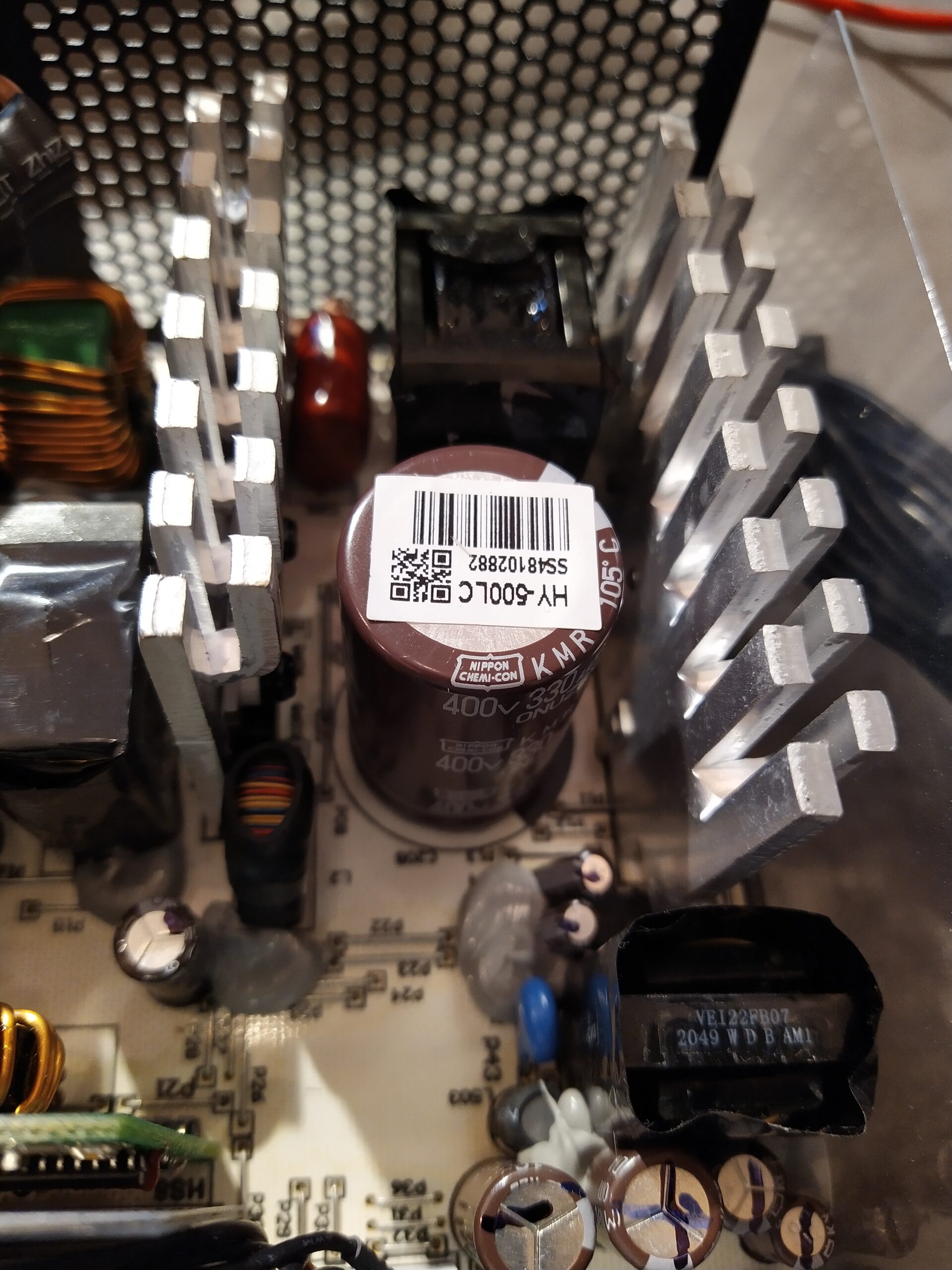

Tento počítačový zdroj byl snad první, ve kterém jsem viděl použité nějaké kvalitní elektrolytické kondenzátory. Navíc mě zaujalo i to, že skutečně všechny kondenzátory byly značky Nippon a ne jen některé 👍

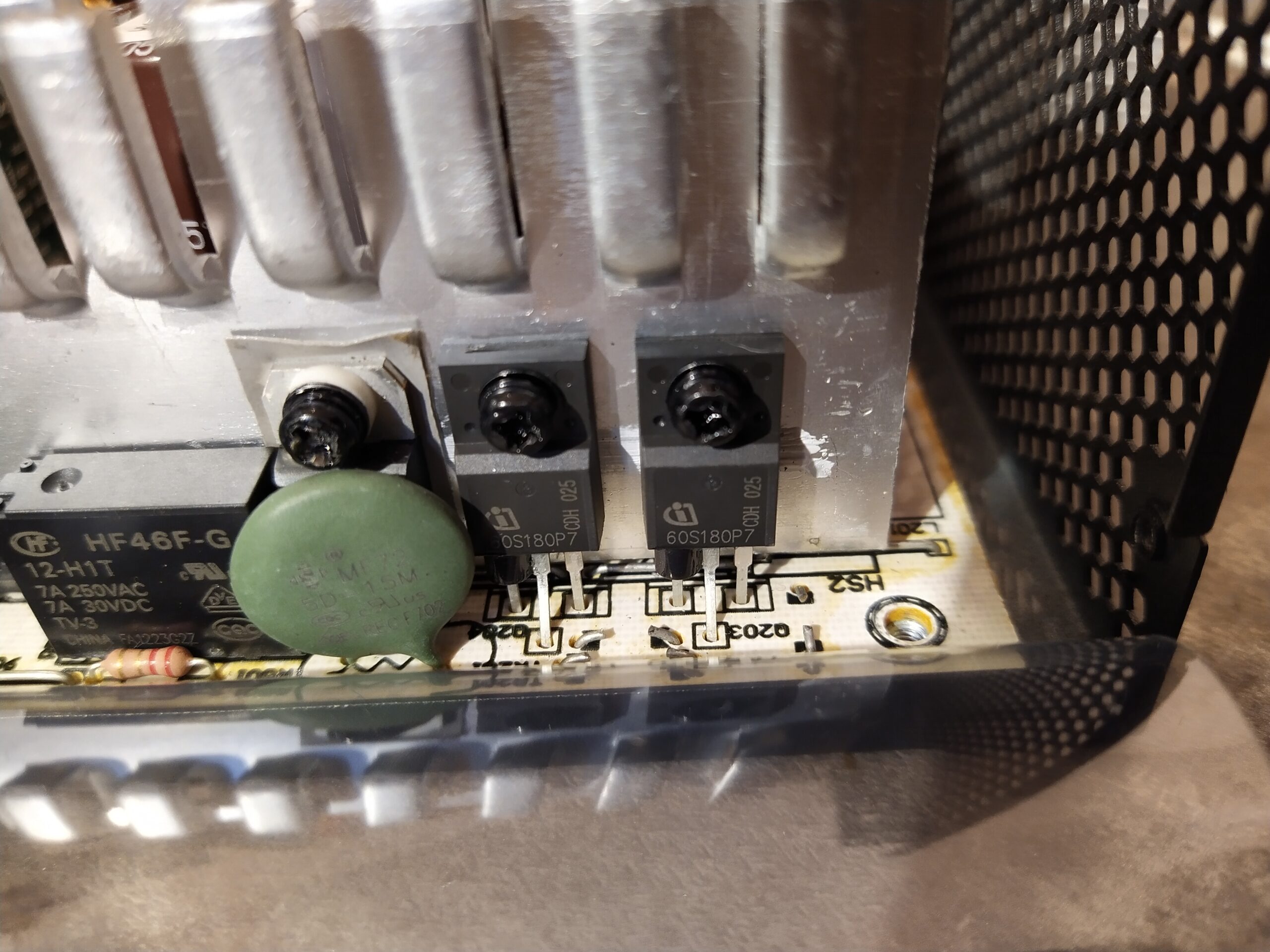

Dále mi přišlo pozitivní zjištění, že spínací tranzistory ve zdroji nebo alespoň v PFC byly od Infineonu a ne od nějakého méně známého čínského výrobce. Tím samozřejmě v žádném případě nechci srážet kvalitu čínských výrobců! Jen mě to prostě potěšilo 🙂

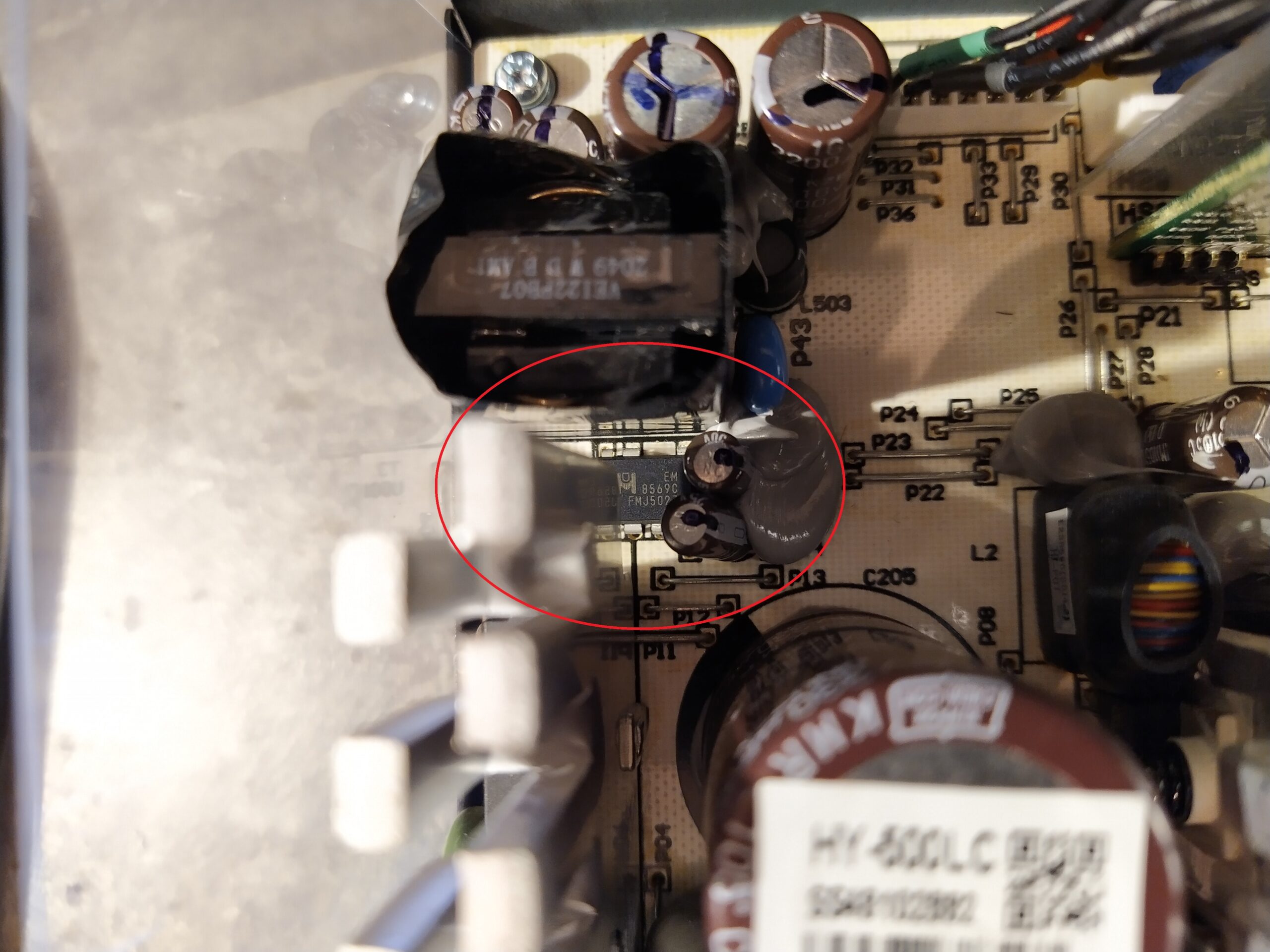

Od čínského výrobce je ve zdroji použit řídící obvod pomocného zdroje – EM8569C.
Nicméně i přes použití kvalitních kondenzátorů a potažmo i tranzistorů a celkově kvalitního provedení, zdroj odešel po krátké době, kvůli možná špatně dimenzovanému rezistoru. Samozřejmě to může být náhoda a toto může být jeden zdroj z 10 000 kusů, který odešel na tuto závadu. Ale když budu brát v úvahu pouze to, že tento zdroj s kvalitními kondenzátory odešel po krátké době provozu a porovnám to například se zdrojem Fortron, který jsem opravoval před časem a který odešel kvůli nekvalitním kondenzátorům, ale po 15 letech, tak je to celkem ironické 🙂
Když však uvážím, že tato porucha je ojedinělá, mohu zdroj s klidným svědomím ke koupi rozhodně doporučit.
