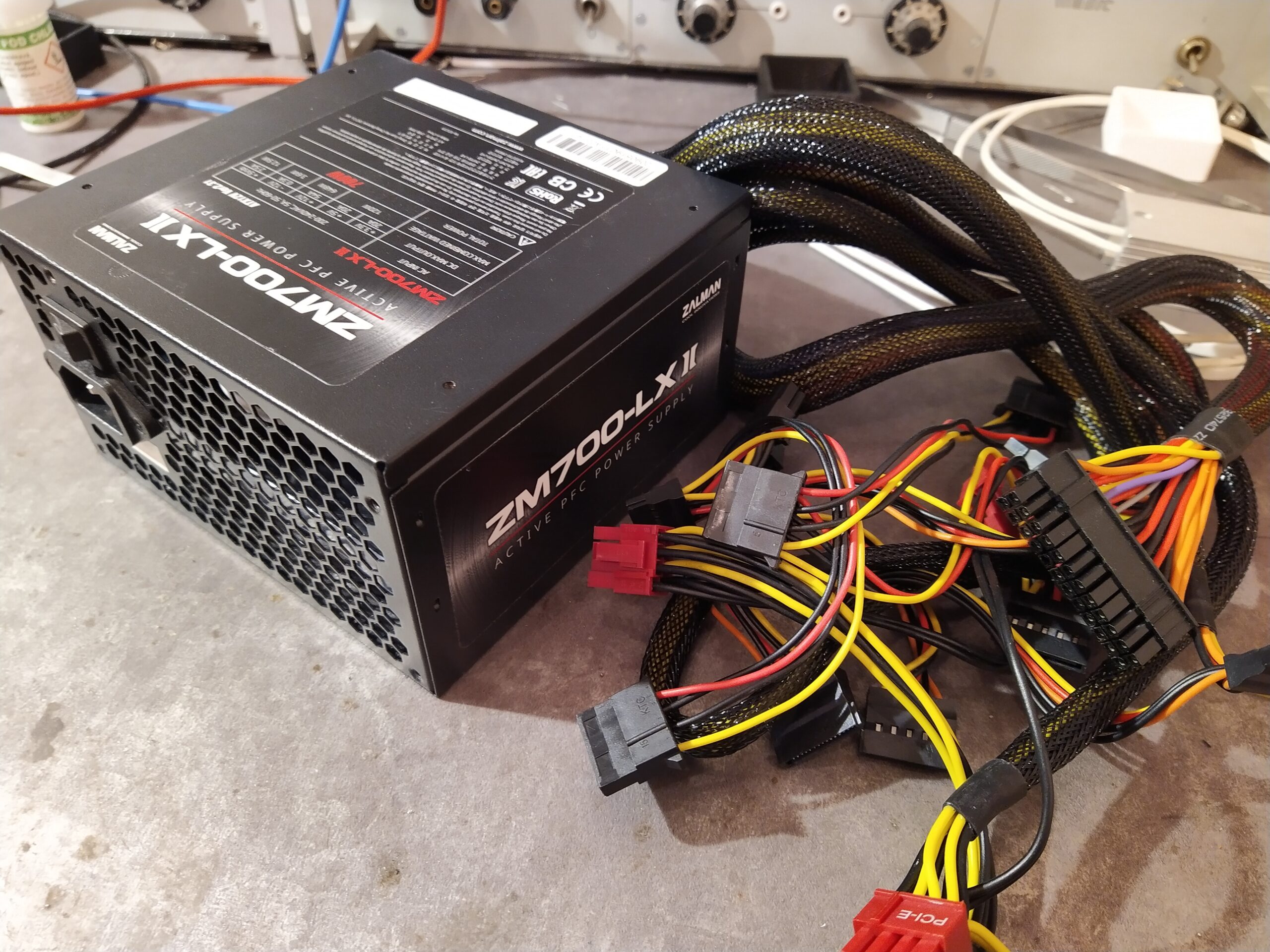

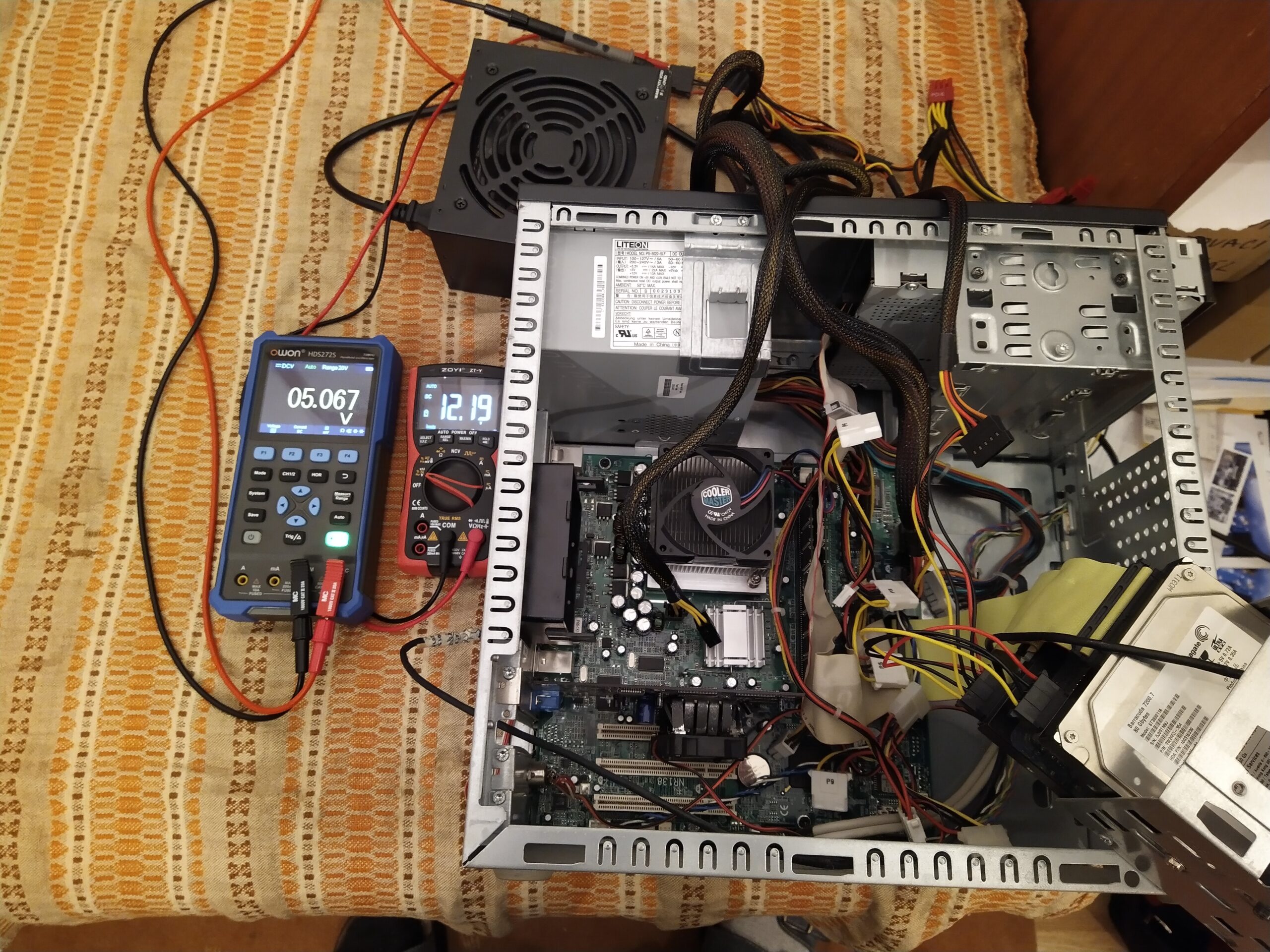

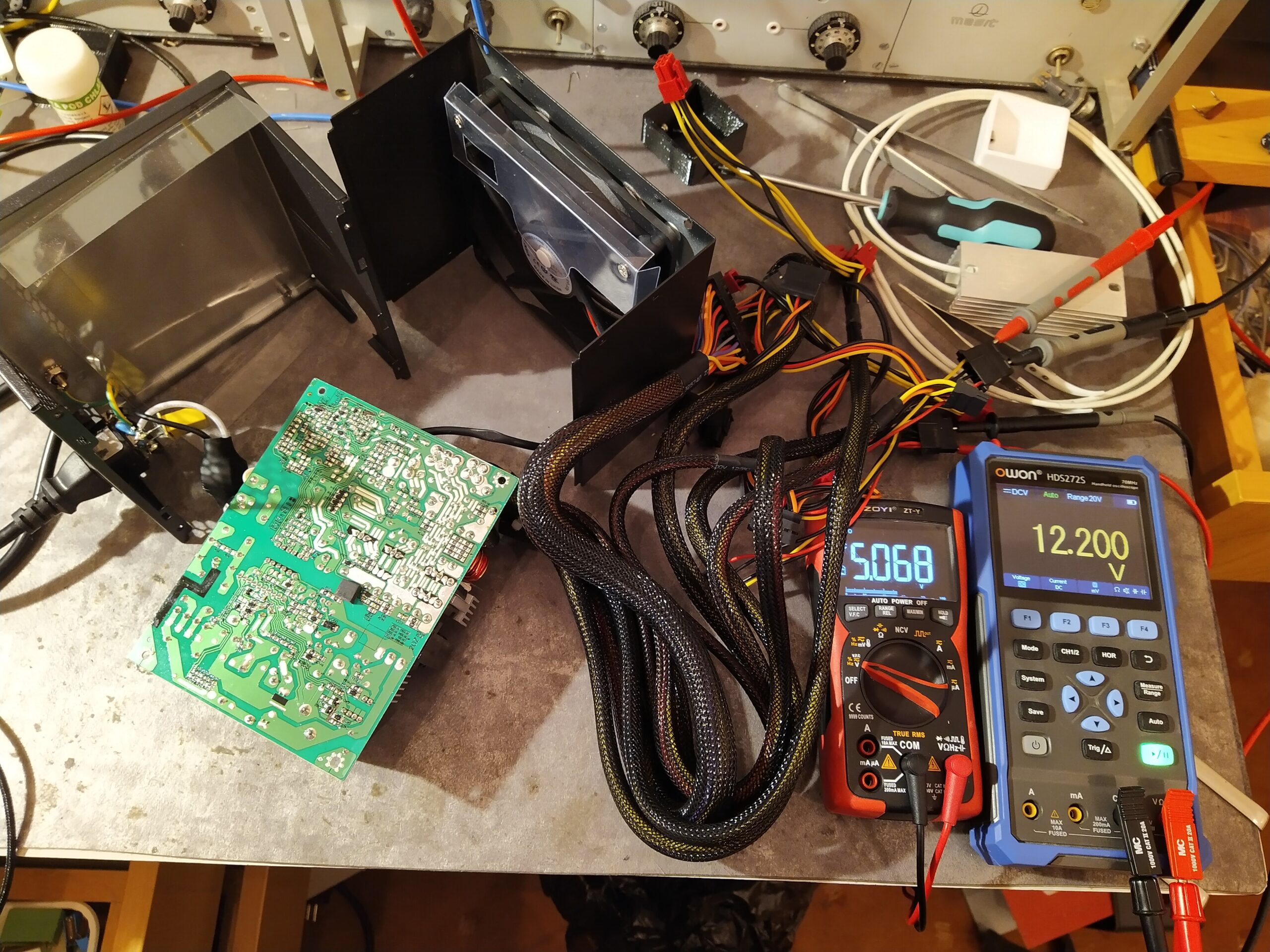

Oprava PC zdroje ZALMAN ZM700 LXII

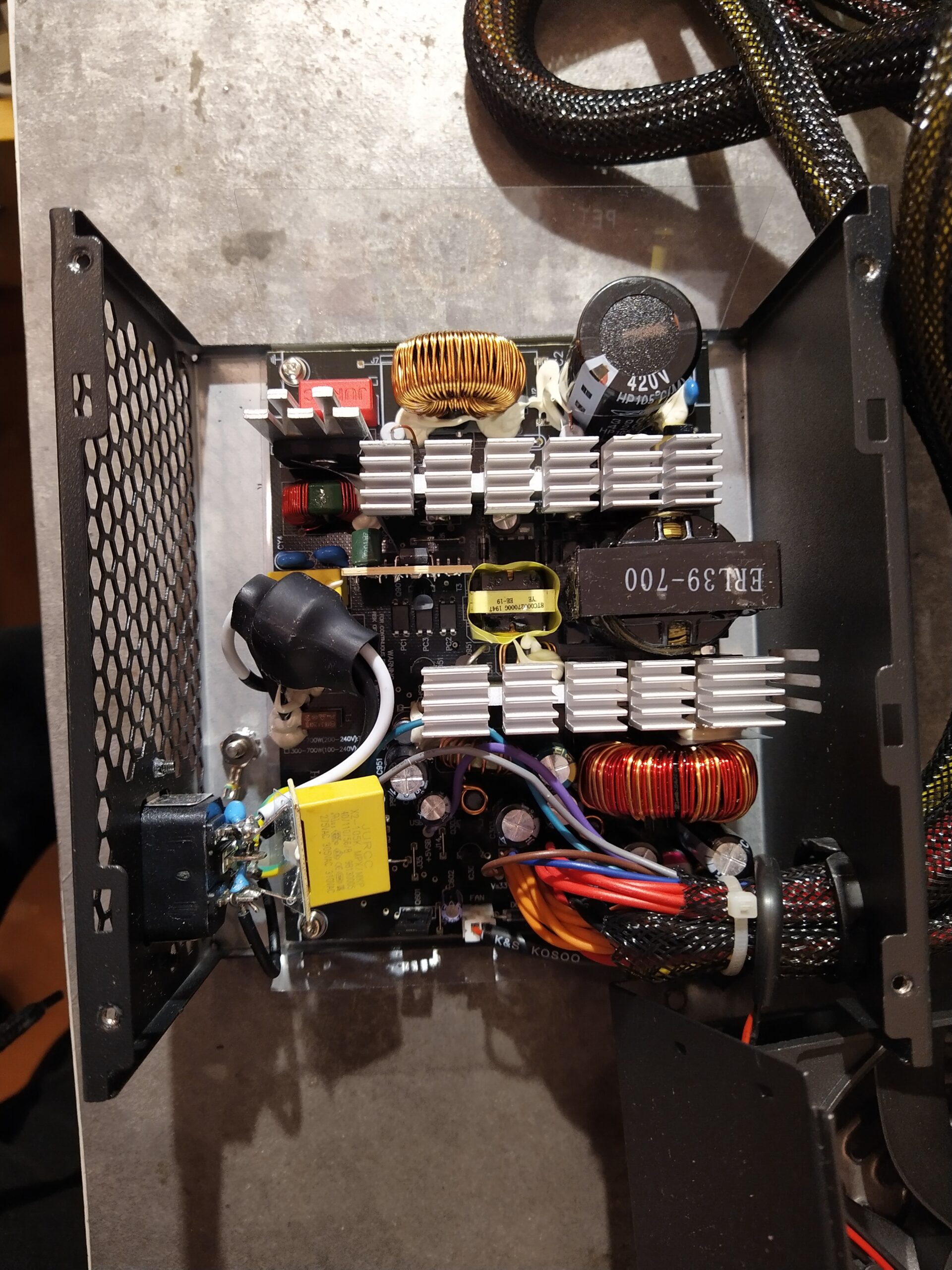

   Analýza poruchy tohoto PC zdroje a jeho následná oprava byla zatím jedna z nejrychlejších, která se mi doposud podařila. Při každé opravě se snažím zařízení rozebrat takovým způsobem, abych měl dobrý přístup k jeho DPS a to jak z vrchní strany tak i ze spodní. Po rozebrání nejprve provádím vizuální kontrolu, zda-li někde nejsou zkraty (kuličky cínu z výroby, cizí vodivý předmět aj.), kontroluji dotažení šroubů všech prvků umístěných na chladič, u starších zařízení koukám i na stav elektrolytických kondenzátorů (jestli nejsou nafouklé), ale také kontroluji kvalitu pájení, jestli někde není například studený spoj.

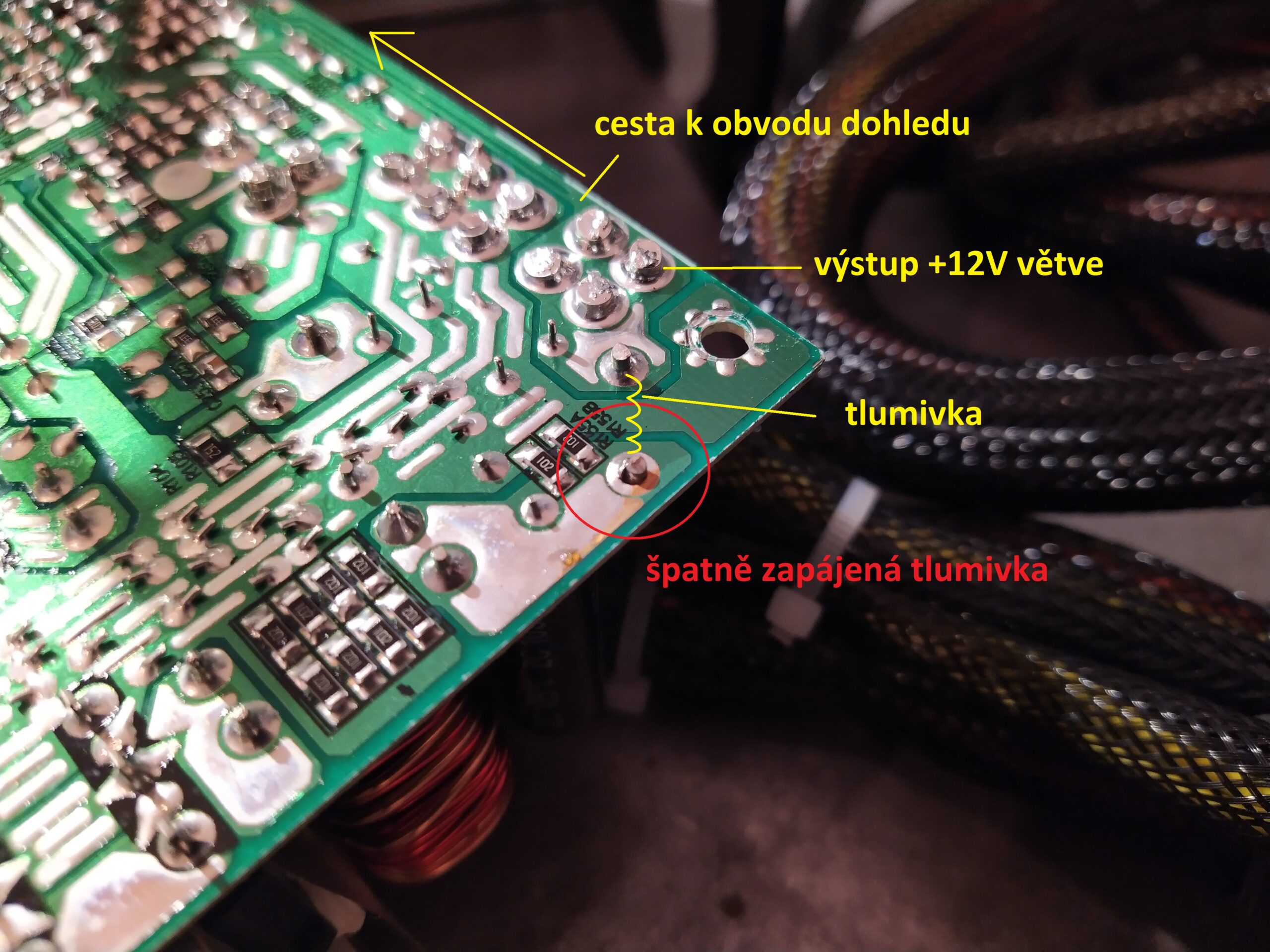

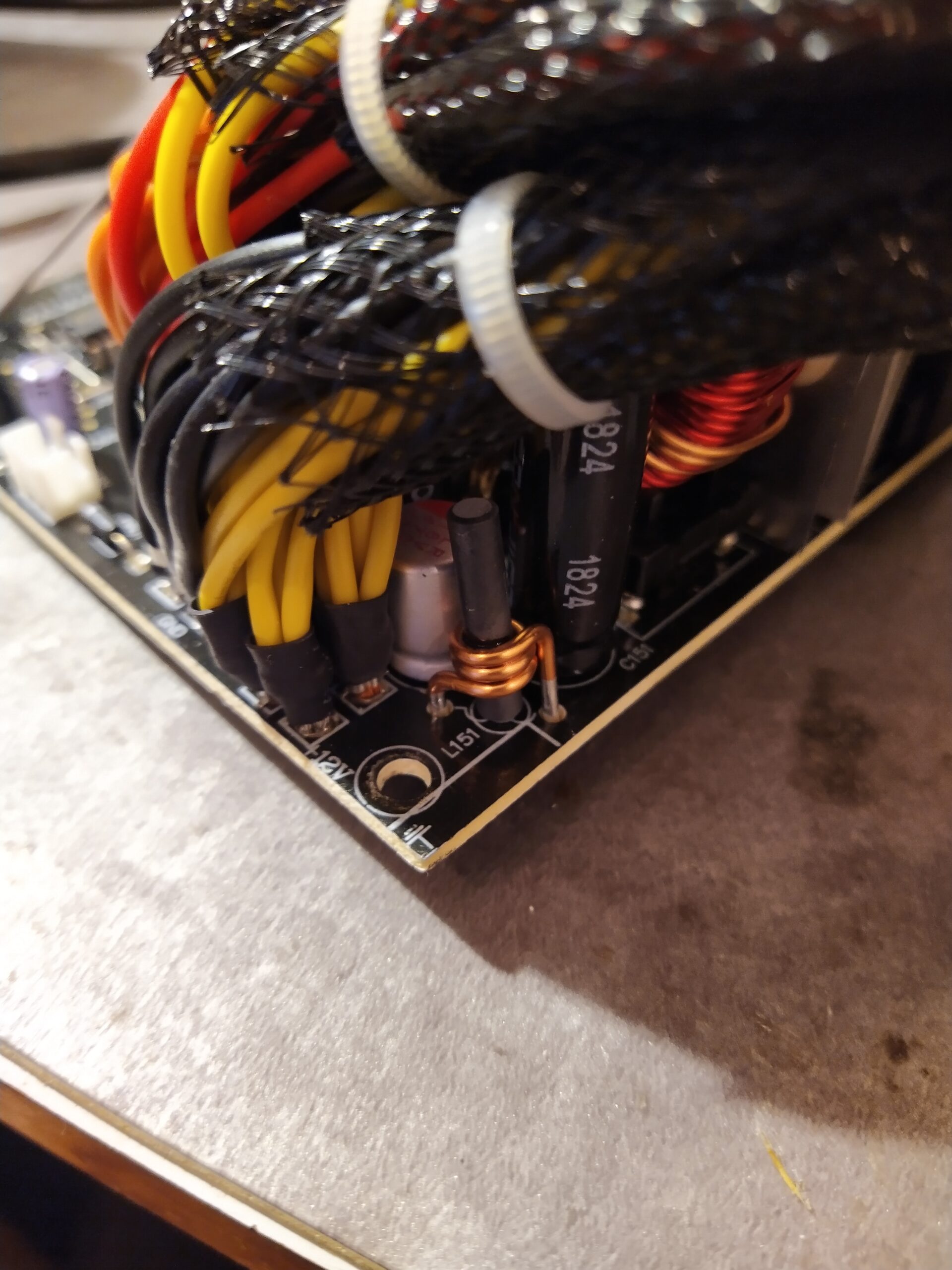

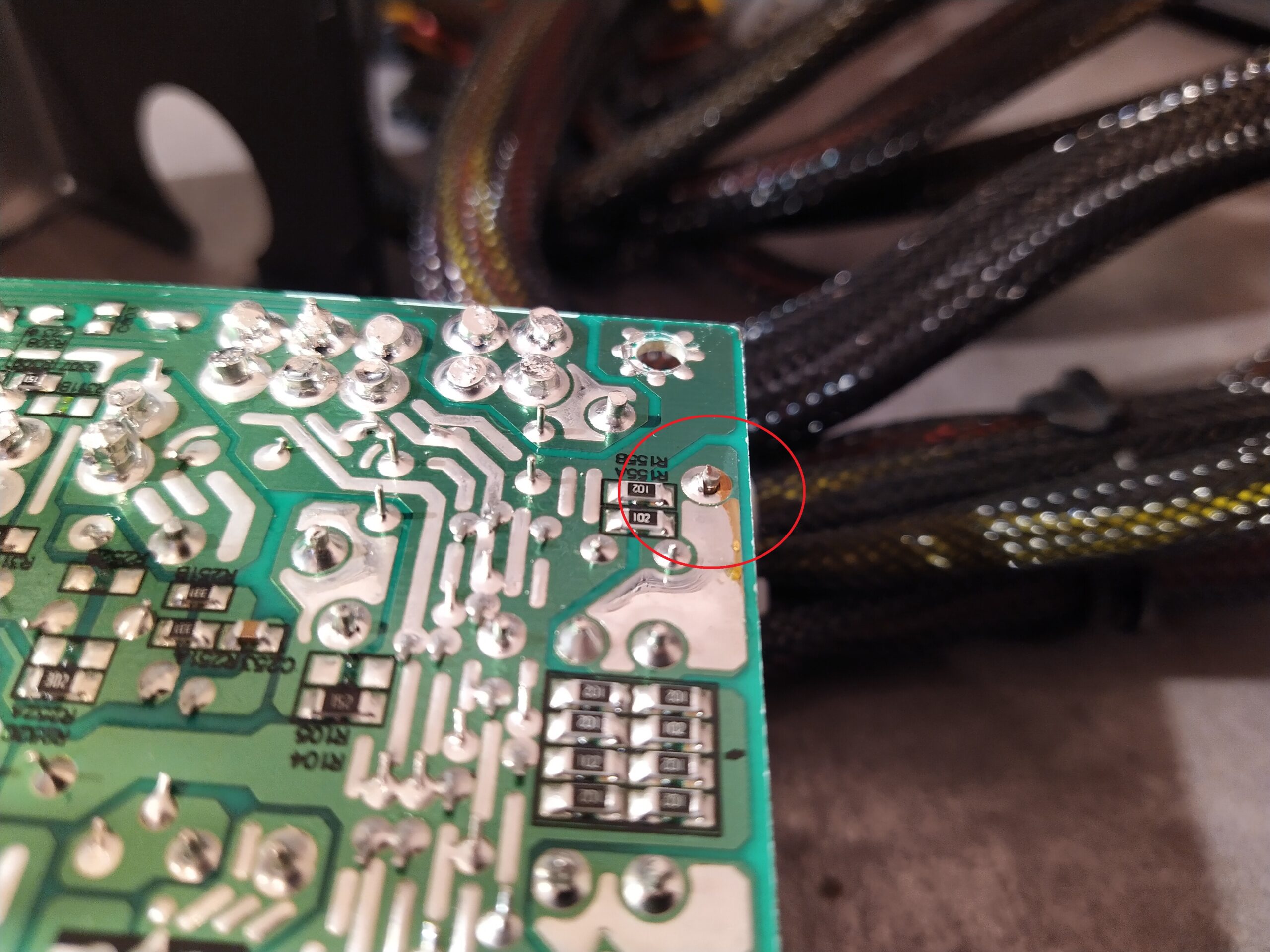

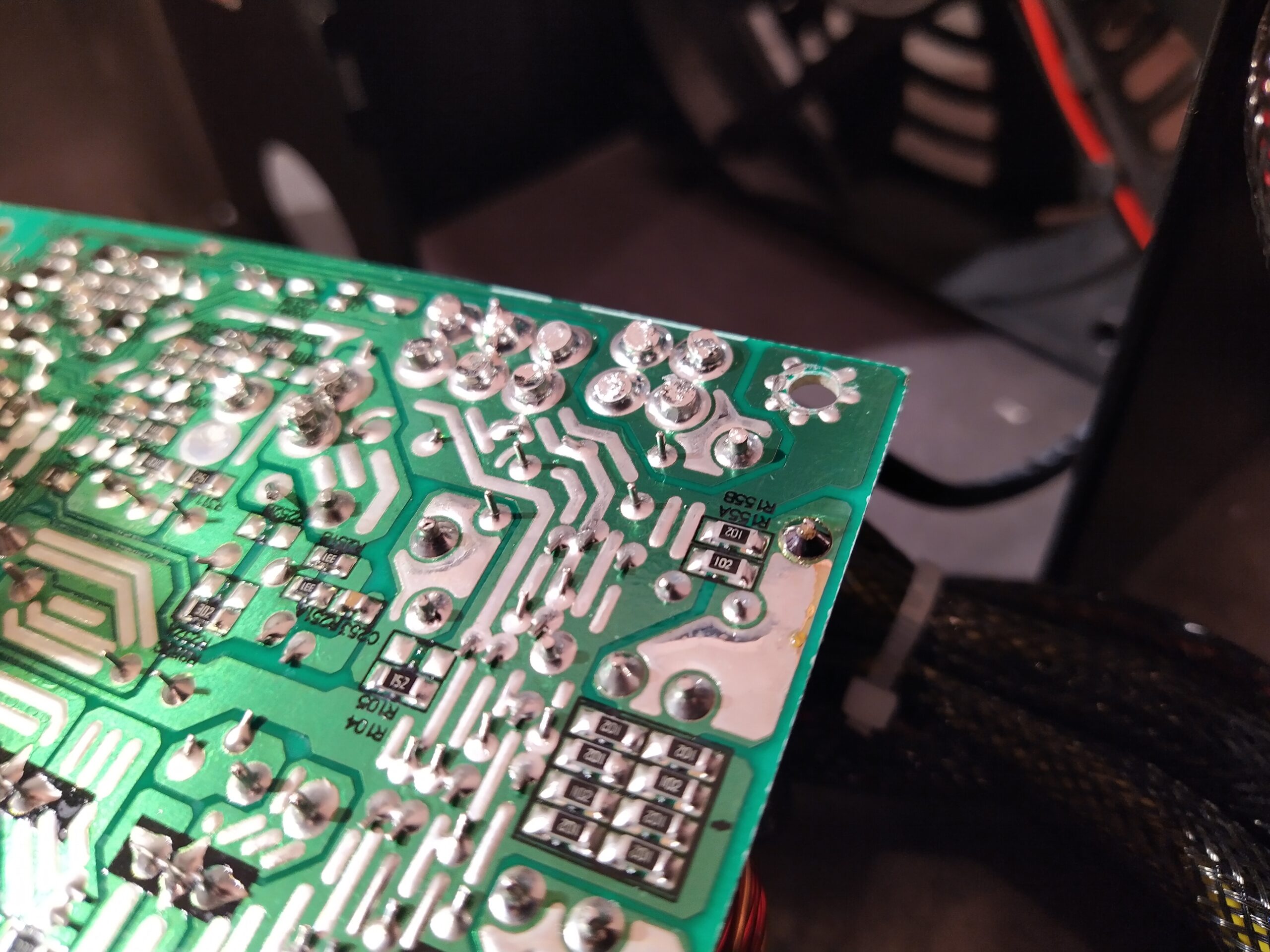

   A právě vizuální kontrola mi pomohla odhalit problém v tomto zdroji. Větev +12 V má na svém výstupu malou tlumivku, která zřejmě slouží k dodatečné filtraci proudu nebo zlepšení EMC. A tato tlumivka byla špatně zapájena 🙂 Je pravda, že u silnějších lakovaných drátů, jako je tento, se to občas stává, hlavně když je z drátu nedostatečně odstraněna izolační vrstva nebo je drát špatně pocínován a před pájením do DPS zoxiduje.

   Snímání napětí +12 V větve pro integrovaný obvod dohledu je vedeno až z výstupu této větve, tj. za touto malou tlumivkou. A kvůli jejímu špatnému zapájení na výstupu větve napětí chybělo. V reakci na to obvod dohledu celý hlavní měnič zablokoval.
