Snímač hladiny ve studni s doplňováním vody v zásobní nádrži pro Noria SH3 - SMPL33

   Po dokončení vývoje náhradní elektroniky pro Noria SH3 – SMPP30 a jejím testování na pracovním stole, jsem tuto elektroniku i v rámci důkladného prověření v reálném provozu nainstaloval i k naší studni. Ta je kopaná s hloubkou cca 5 m, vody v ní není mnoho a občas přes léto se stává, že v ní voda dojde. Snímač hladiny SMPP30 pro ochranu čerpadla zde jistě nebude ke škodě.

   Zároveň máme na zahradě vedle studny zásobní nádrž na vodu, kterou vždy napouštíme ze studny a ze které následně zaléváme. Napadlo mě, že i dopouštění zásobní nádrže by mohla mít na starost elektronika.

   A tento požadavek dal vzniknout nové verzi původní elektroniky, která kromě snímání hladiny ve studni dokáže navíc i automaticky dopouštět vodu do zásobní nádrže – SMPL33.

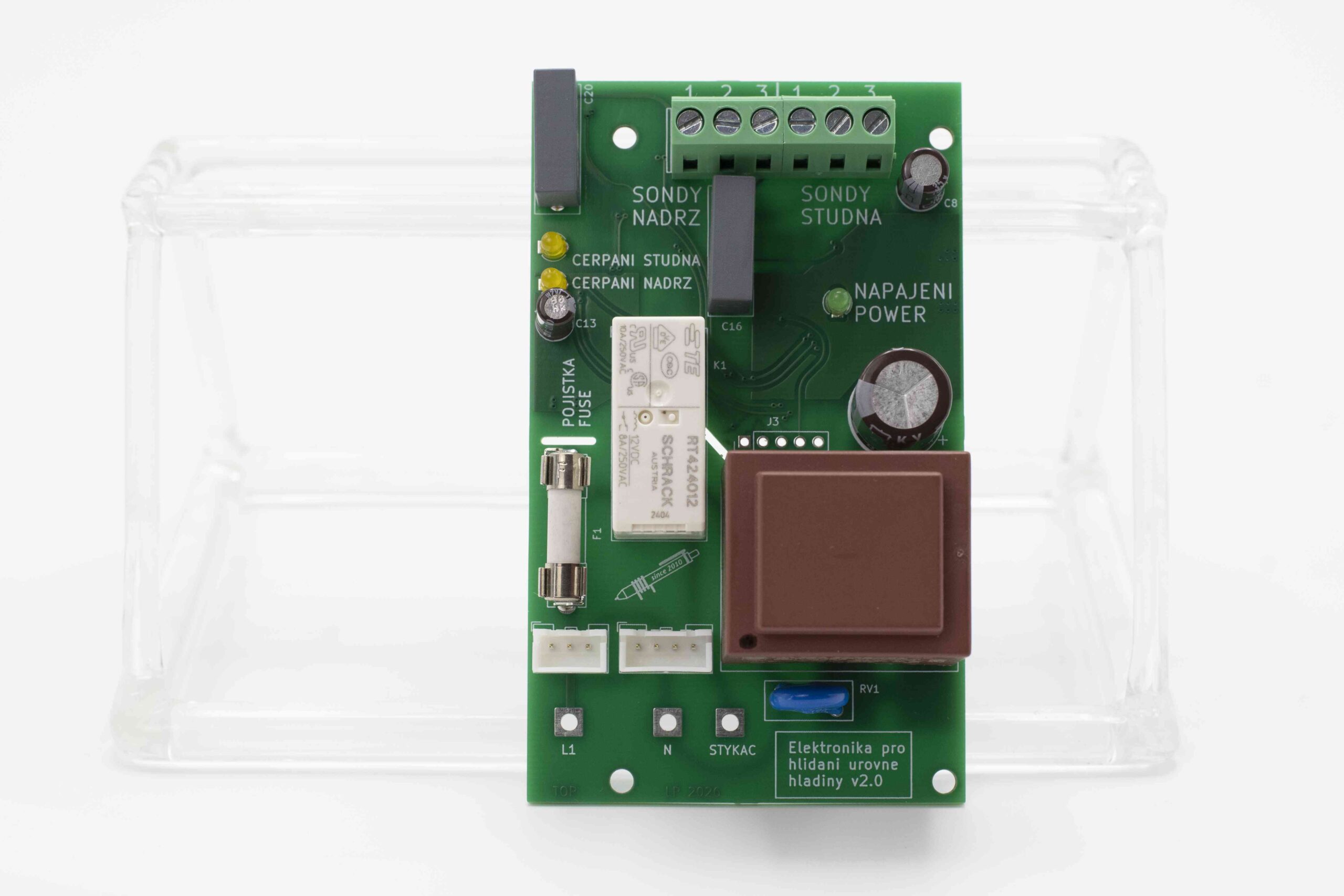

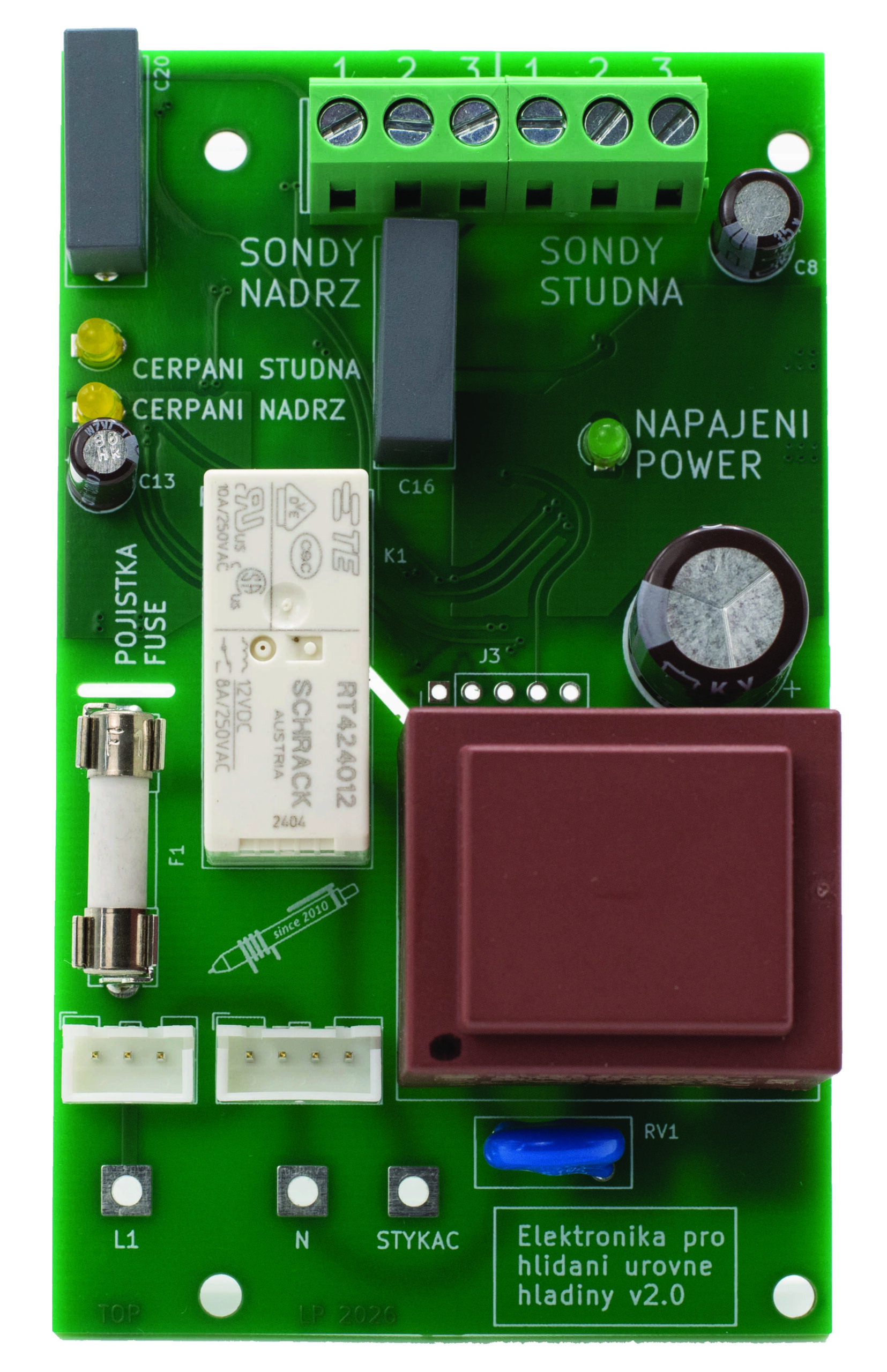

Elektronika SMPL33 - snímač hladiny ve studni s kontrolou vody v nádrži z přední strany.

Hlavní využití snímače hladiny SMPL33

   Elektronika SMPL33 může být zajímavá především pro ty, kteří již mají nainstalovaný snímač hladiny Noria SH3 a potřebují kromě hlídání hladiny ve studni také automaticky dopouštět vodu do zásobní nádrže, aniž by museli předělávat stávající instalaci.

   Mechanické upevnění i elektrické připojení elektroniky SMPL33 jsou shodné s původní elektronikou snímače hladiny Noria SH3. Hladinové sondy ve studni se připojí do pravé svorkovnice označené SONDY STUDNA. Do druhé svorkovnice označené SONDY NADRZ se připojí další tři sondy umístěné v zásobní nádrži.

   Původní systém, který sloužil pouze k ochraně čerpadla proti chodu nasucho, tak lze jednoduše rozšířit o funkci automatického dopouštění vody do zásobní nádrže. Elektronika SMPL33 pak bude autonomně zajišťovat obě funkce.

Popis činnosti snímače hladiny SMPL33

   HW i princip detekce hladiny v SW jsem zachoval z elektroniky SMPP30 a vše jsem pouze rozšířil.

   Detekce hladiny ve studni využívá stále střídavý signál o frekvenci 468 Hz. Pro snímání hladiny v nádrži jsem použil frekvenci 320 Hz, kterou jsem vybral dle stejných kritérií jako frekvenci měřicího signálu do studny. Výhody obou těchto měřicích frekvencí proti 50 Hz jsou následující:

  • Síťová frekvence 50 Hz je prakticky všudypřítomná a ubránit se rušení a falešným signálům je na této frekvenci obtížnější než na frekvencích vyšších.
  • Měřicí frekvence 468 Hz ani 320 Hz nejsou celočíselnými násobky základní síťové frekvence 50 Hz (vyšší harmonické), což opět přispěje ke spolehlivosti měření.

   V případě, kdy sondy nejsou zaplaveny se úroveň měřicího napětí na sondách se pohybuje kolem 5 V a se zaplavenými sondami je úroveň měřicího napětí cca 1 V.

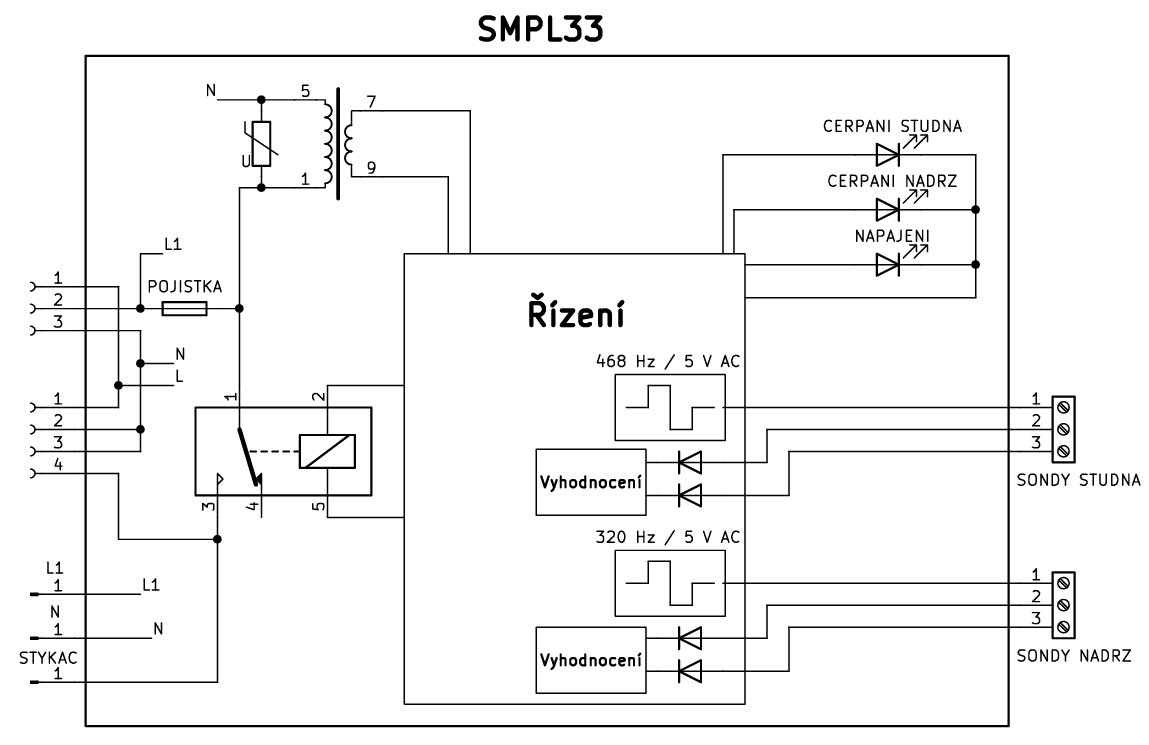

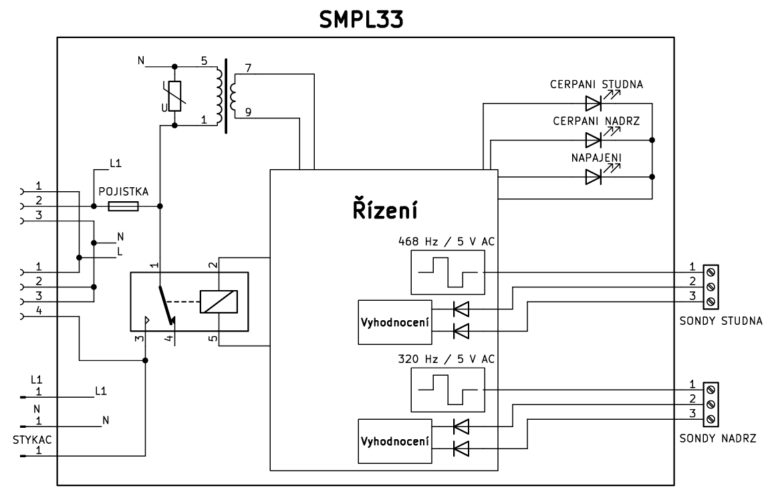

Blokové schéma zapojení snímače vodní hladiny ve studni s možností automatického dopouštění zásobní nádrže SMPL33.
Blokové schéma zapojení snímače vodní hladiny ve studni s možností automatického dopouštění zásobní nádrže SMPL33.

Další možnosti využití snímače hladiny SMPL33

   Snímač hladiny SMPL33 lze výhodně využít ve třech různých případech:

  1. Potřebuji kontrolovat hladinu pouze ve studni – SMPL33 umožňuje také pouze základní ochranu čerpadla proti chodu nasucho. V takovém případě se k elektronice připojí pouze sondy ve studni, zatímco sondy určené pro nádrž zůstanou jednoduše nezapojené. Elektronika se pak bude chovat stejně jako SMPP30, resp. Noria SH3.

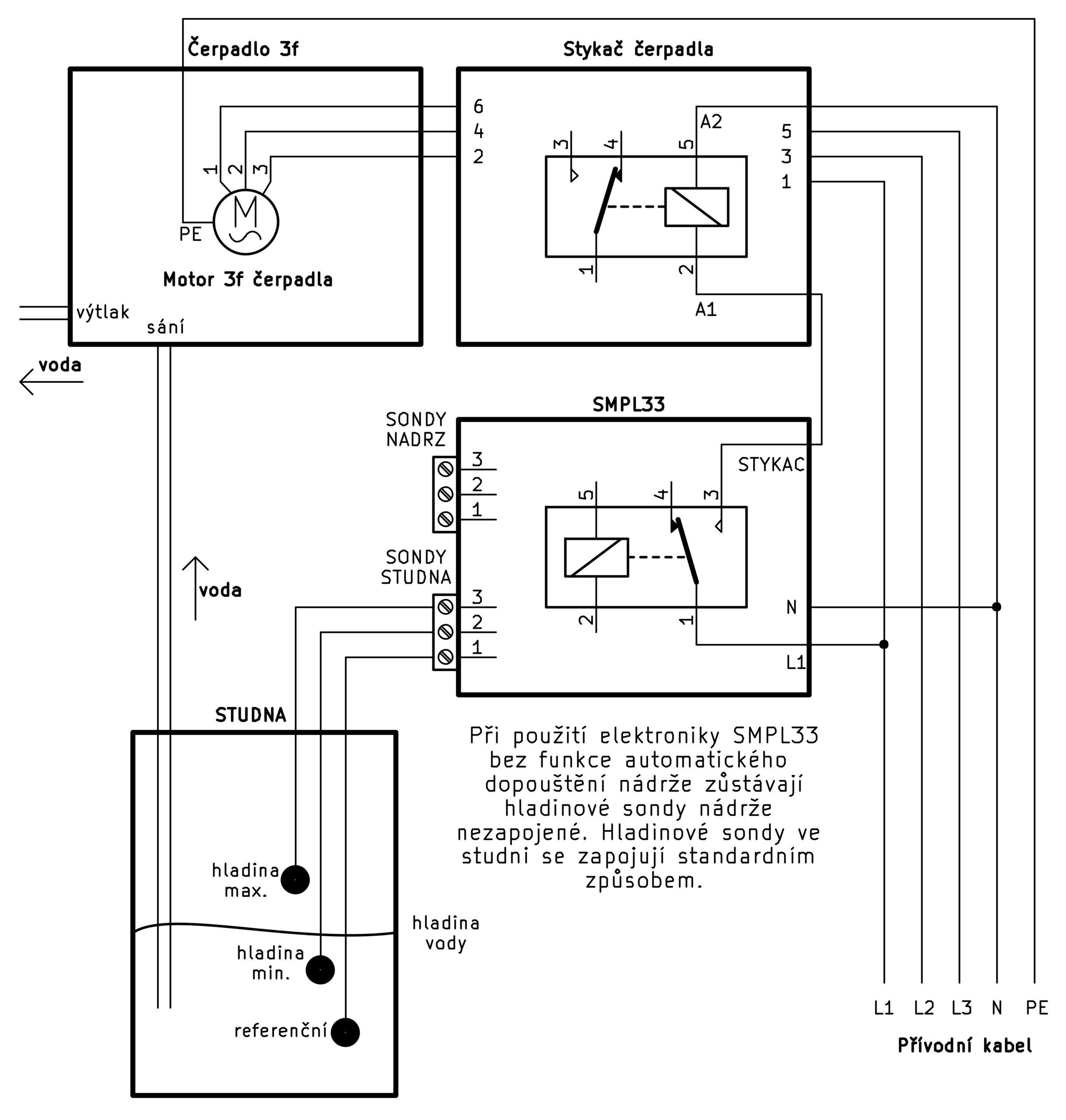

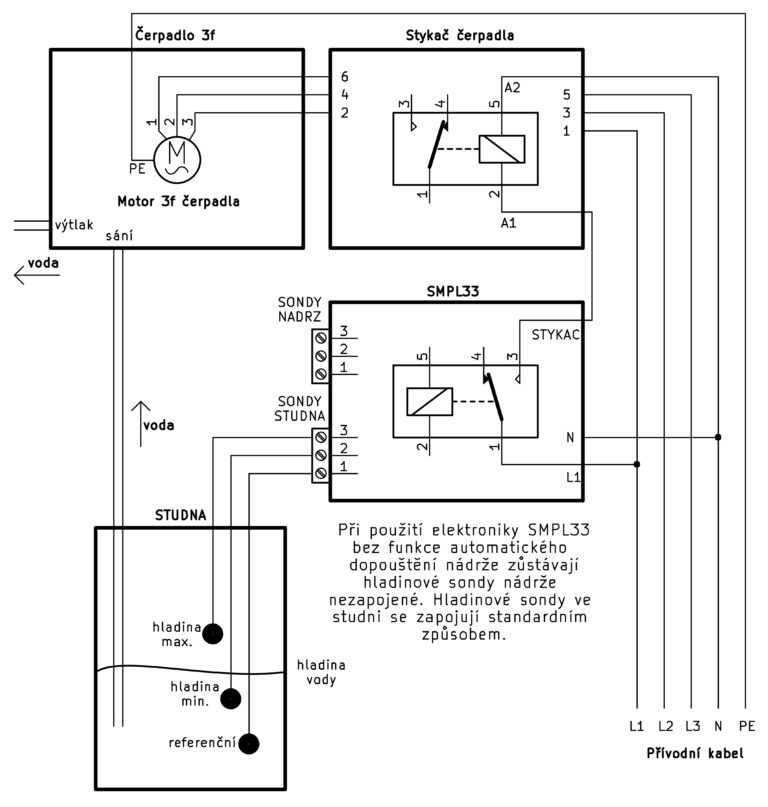

Příklad zapojení SMPL33 se sondami pouze ve studni pro ochranu 3f čerpadla proti chodu nasucho bez dopouštění nádrže.
Příklad zapojení SMPL33 se sondami pouze ve studni pro ochranu 3f čerpadla proti chodu nasucho bez dopouštění nádrže.

2. Potřebuji pouze automaticky dopouštět nádrž – V případě, že ochrana čerpadla proti chodu nasucho není vyžadována nebo je zajištěna jiným způsobem, případně pokud je nádrž dopouštěna z vodovodního řádu a elektronika má dopouštění ovládat pomocí elektromagnetického ventilu, lze rovněž využít elektroniku SMPL33.

   V takovém případě je však nutné ve svorkovnici pro připojení sond ve studni vzájemně propojit všechny tři svorky pomocí propojek. Poté již stačí nainstalovat vodivostní sondy do nádrže.

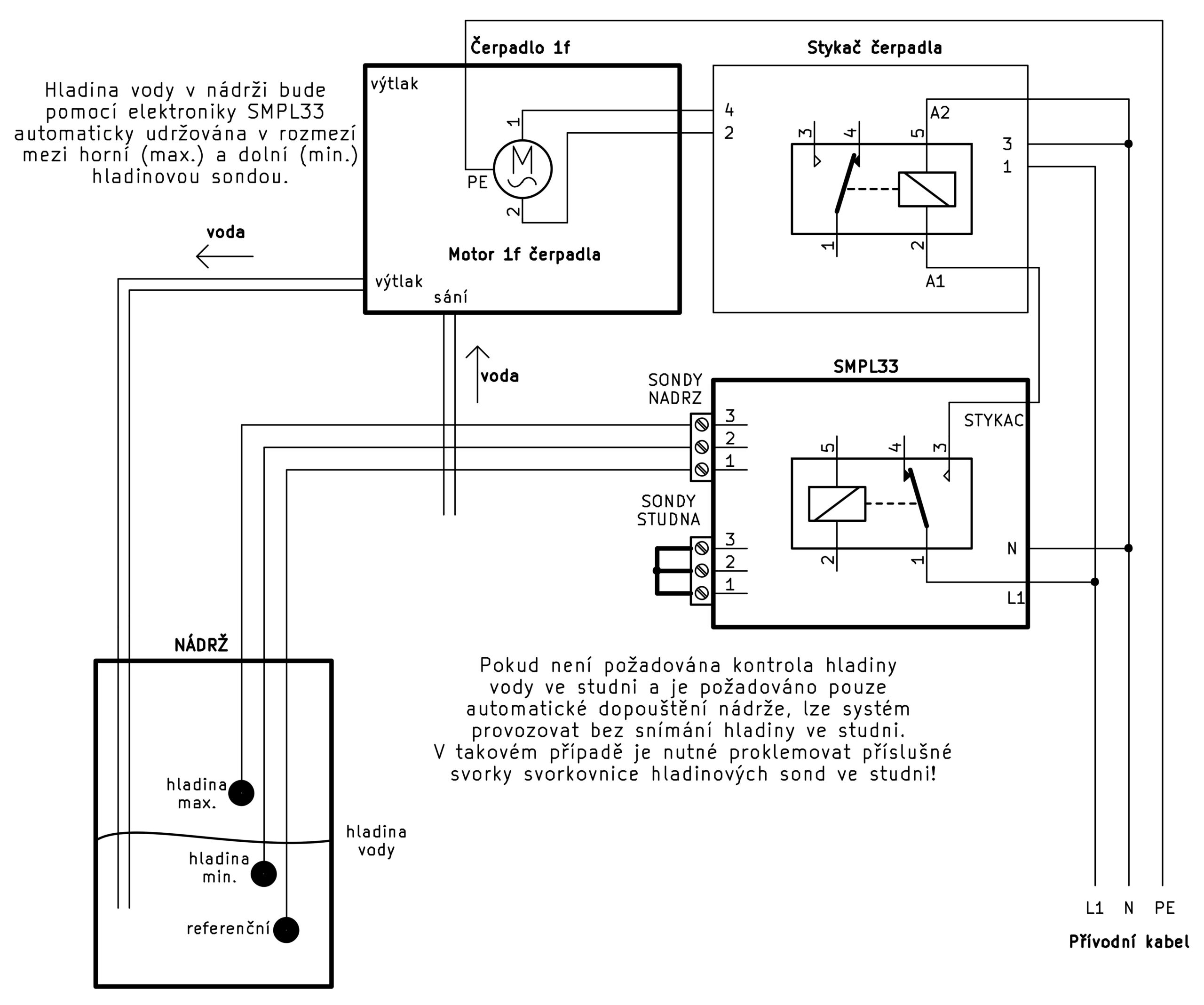

Příklad zapojení SMPL33 se sondami pouze v nádrži pro automatické dopouštění vody do nádrže bez ochrany čerpadla.
Příklad zapojení SMPL33 se sondami pouze v nádrži pro automatické dopouštění vody do nádrže bez ochrany čerpadla.

3. Potřebuji kontrolovat hladinu ve studni a automaticky dopouštět vodu do nádrže – Právě tato aplikace umožňuje plnohodnotné využití elektroniky SMPL33. Do studny se instalují tři vodivostní sondy a další tři sondy se umístí do zásobní nádrže.

   Elektronika SMPL33 bude automaticky dopouštět vodu do nádrže vždy, když její hladina klesne pod úroveň minimální hladiny určenou příslušnou sondou, ale pouze za předpokladu, že bude ve studni dostatek vody. Systém tak bude fungovat zcela autonomně, bez nutnosti zásahu obsluhy.

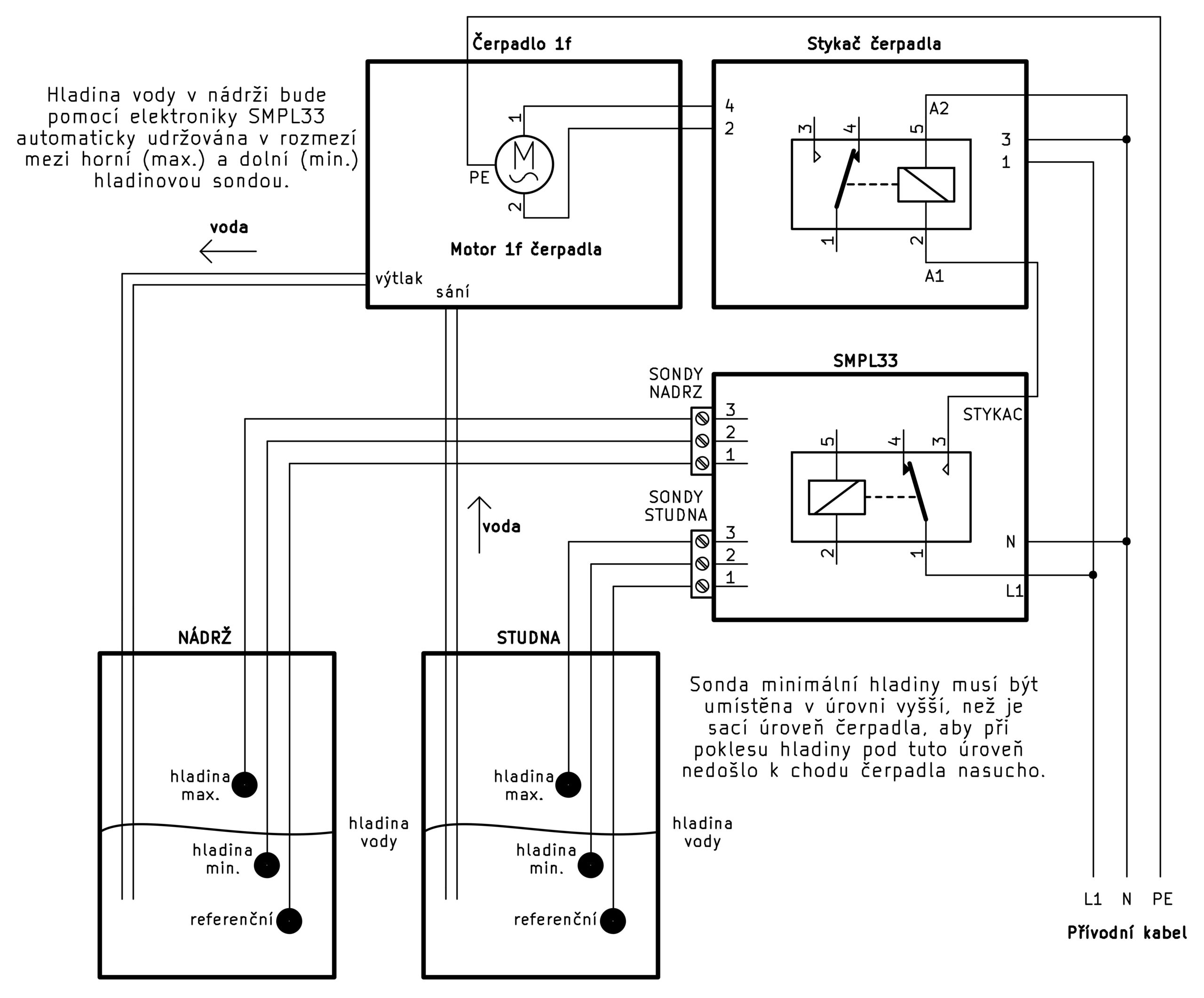

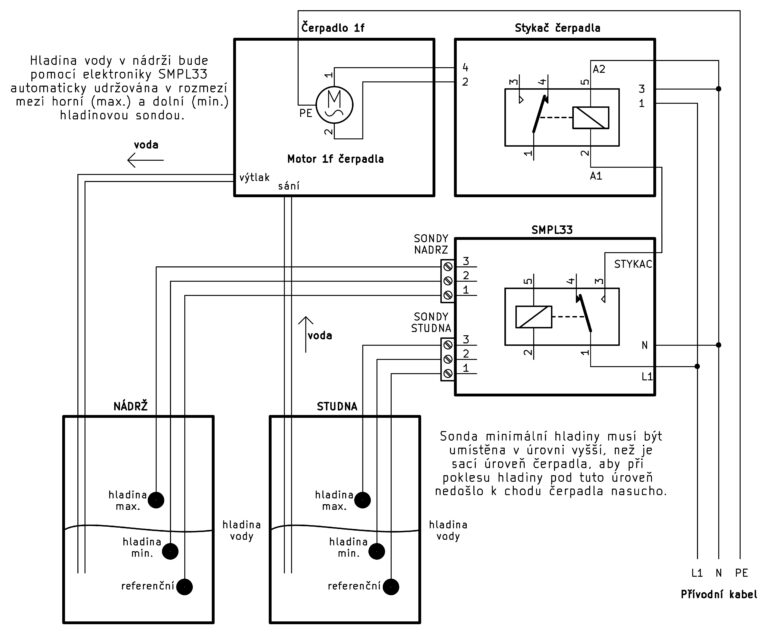

Příklad zapojení SMPL33 se sondami ve studni i nádrži. Elektronika v tomto případě bude automaticky dopouštět vodu do zásobní nádrže, ale pouze za předpokladu, že ve studni bude dostatek vody.
Příklad zapojení SMPL33 se sondami ve studni i nádrži. Elektronika v tomto případě bude automaticky dopouštět vodu do zásobní nádrže, ale pouze za předpokladu, že ve studni bude dostatek vody.

Držák pro SMPL33 na DIN lištu

   Držák na DIN lištu, původně vyvinutý pro SMPP30 lze samozřejmě využít i pro elektroniku SMPL33.

Držák snímače hladiny na DIN lištu, pohled shora.
Držák snímače hladiny na DIN lištu, pohled shora.
Držák snímače hladiny na DIN lištu, pohled ze spodní strany.
Držák snímače hladiny na DIN lištu, pohled ze spodní strany.

Foto elektroniky

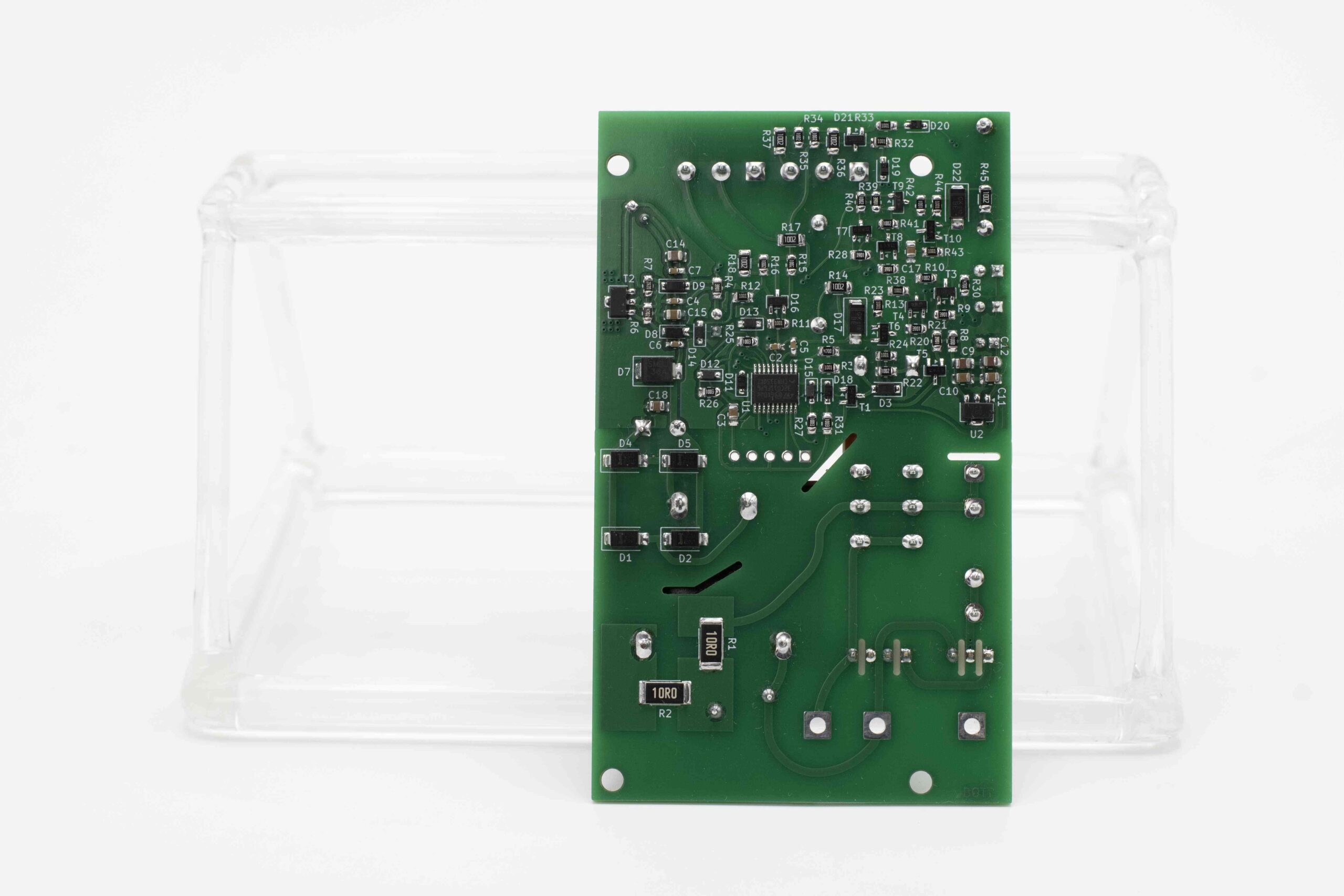

Snímač hladiny SMPL33. Pohled na DPS z horní strany.
Snímač hladiny SMPL33. Pohled na DPS z horní strany.
Snímač hladiny SMPL33. Pohled na DPS ze strany součástek.
Snímač hladiny SMPL33. Pohled na DPS ze strany součástek.

Dokumenty ke stažení

SMPL33 Technický list

Poznámka

   Zaujala Vás elektronika SMPL33? Máte o ni zájem? Pro více info mě neváhejte kontaktovat admin@penelectronics.cz
